1ЭДС и внутреннее сопротивление источника тока_ Презентация (1).pptx

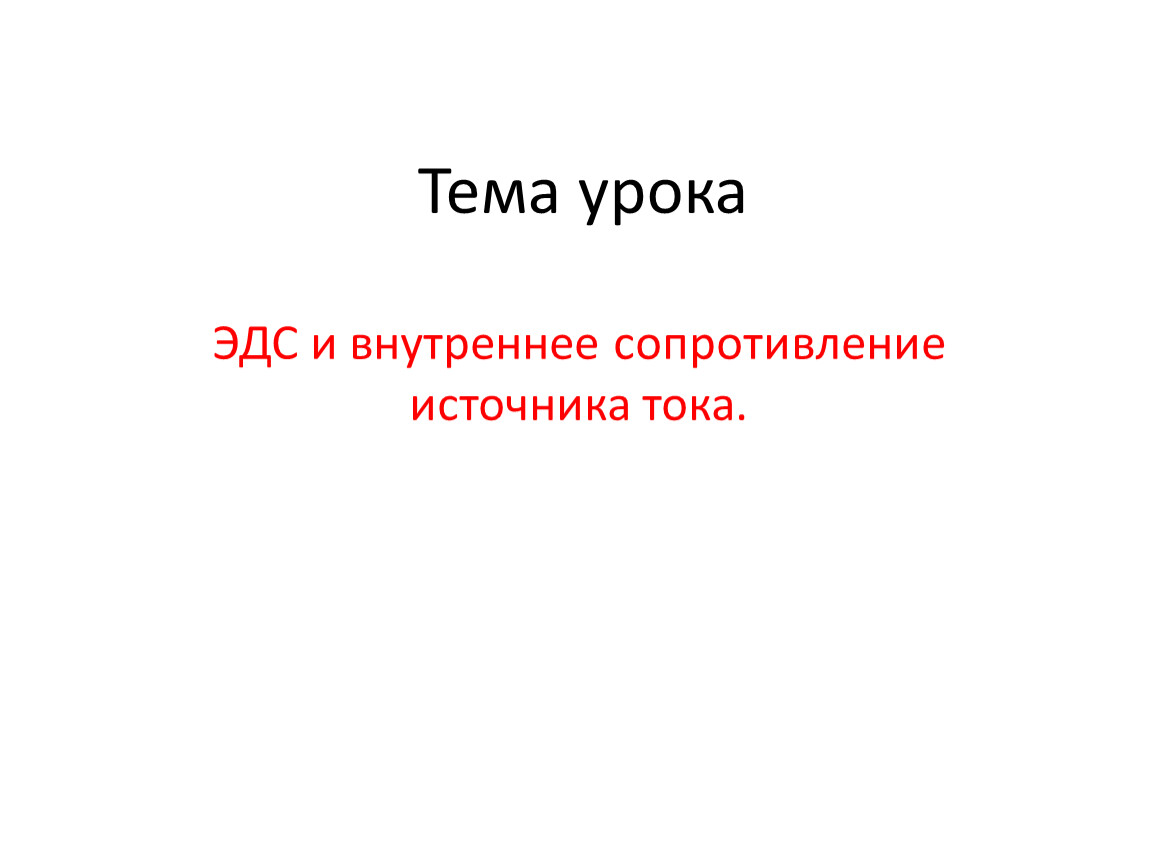

Тема урока
ЭДС и внутреннее сопротивление источника тока.

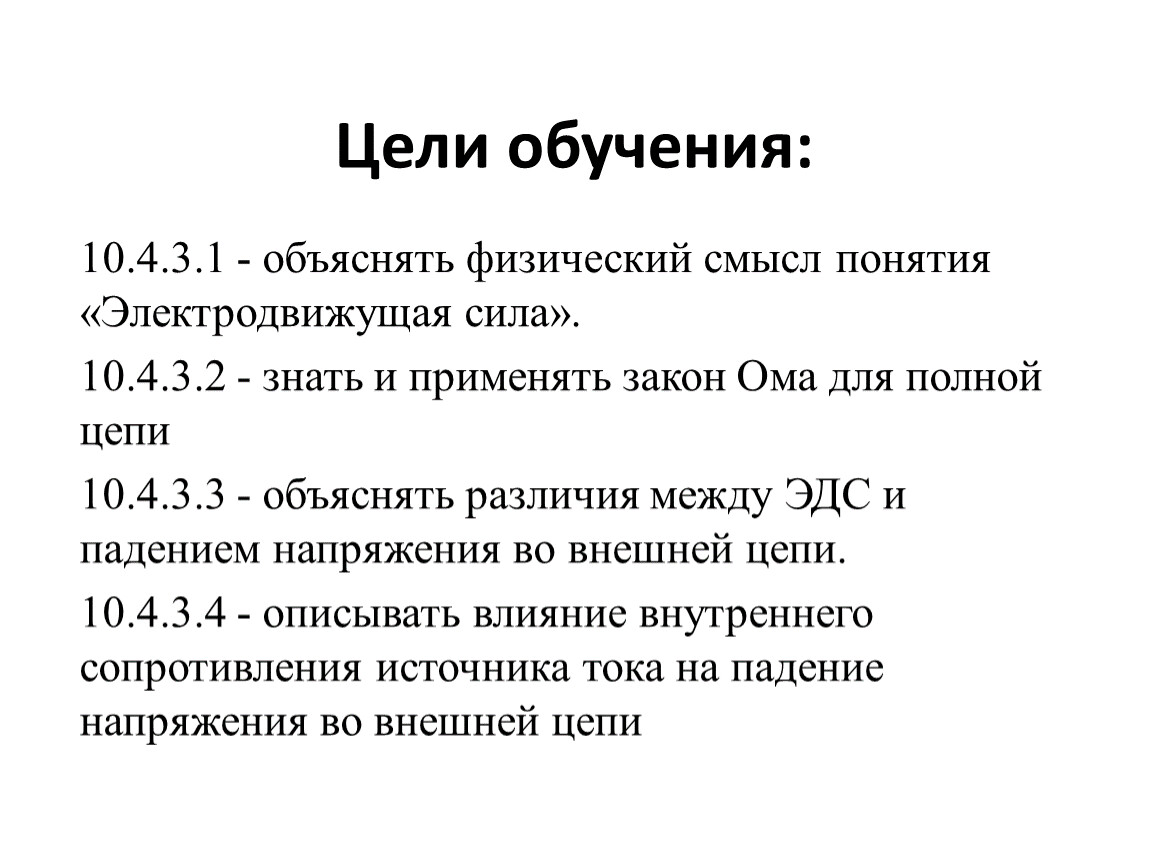

Цели обучения:
10.4.3.1 - объяснять физический смысл понятия «Электродвижущая сила».
10.4.3.2 - знать и применять закон Ома для полной цепи
10.4.3.3 - объяснять различия между ЭДС и падением напряжения во внешней цепи.
10.4.3.4 - описывать влияние внутреннего сопротивления источника тока на падение напряжения во внешней цепи

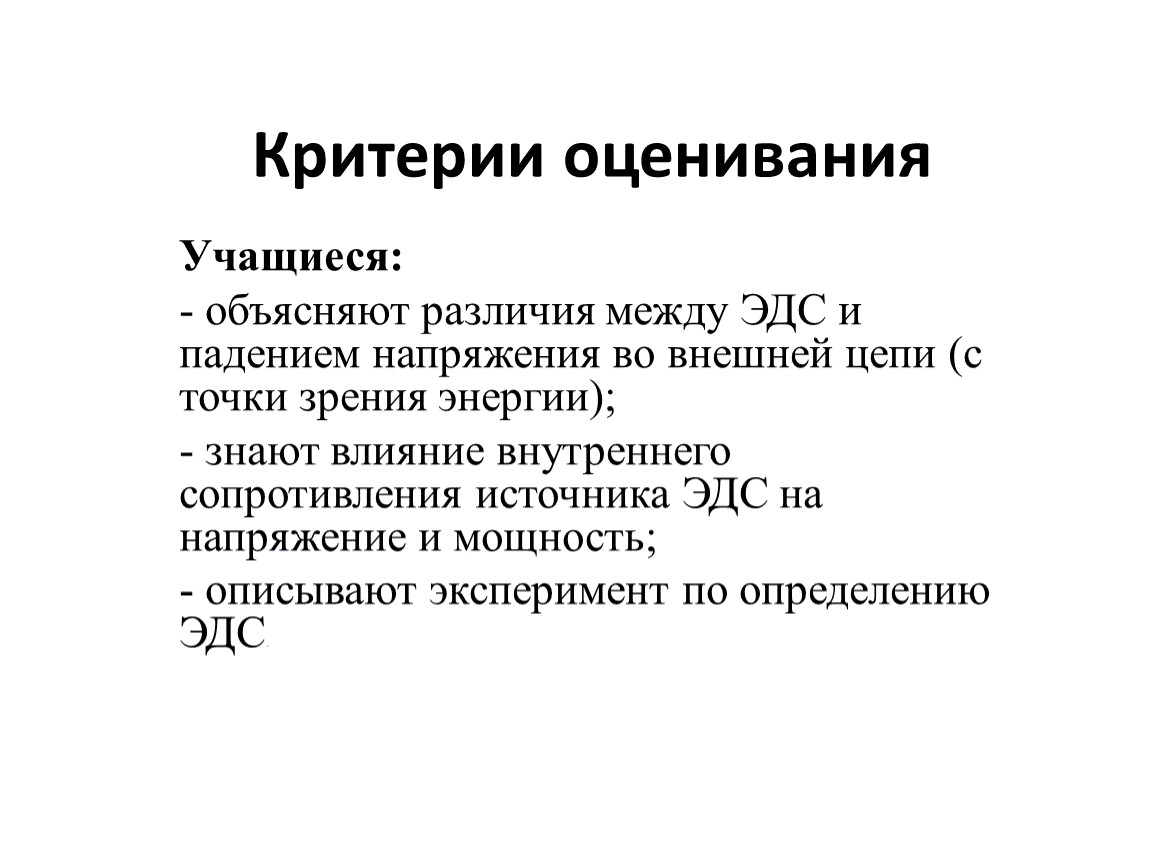

Критерии оценивания
Учащиеся:
- объясняют различия между ЭДС и падением напряжения во внешней цепи (с точки зрения энергии);
- знают влияние внутреннего сопротивления источника ЭДС на напряжение и мощность;
- описывают эксперимент по определению ЭДС.
Какая лампа горит ярче?
http://www.schoolphysics.co.uk/age14-16/Electricity%20and%20magnetism/Current%20electricity/text/Volts_amps_and_joules/index.html

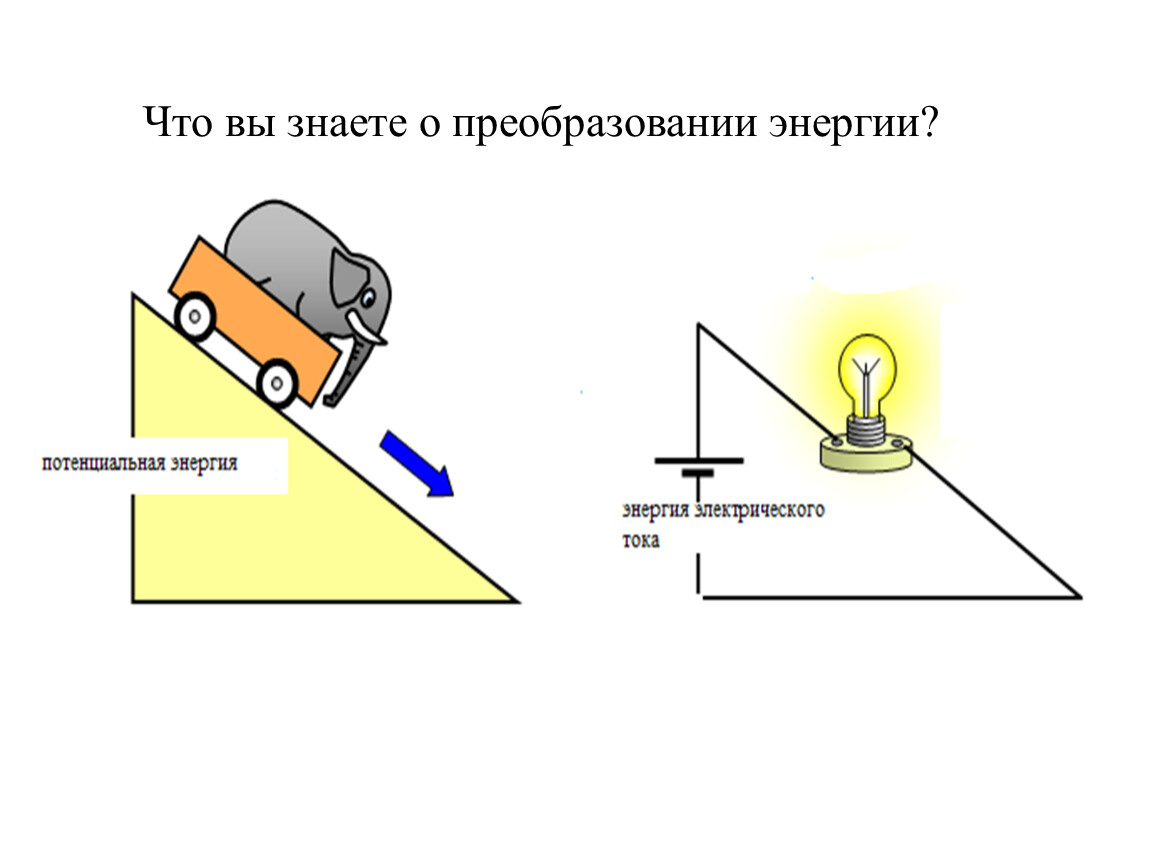

Что вы знаете о преобразовании энергии?

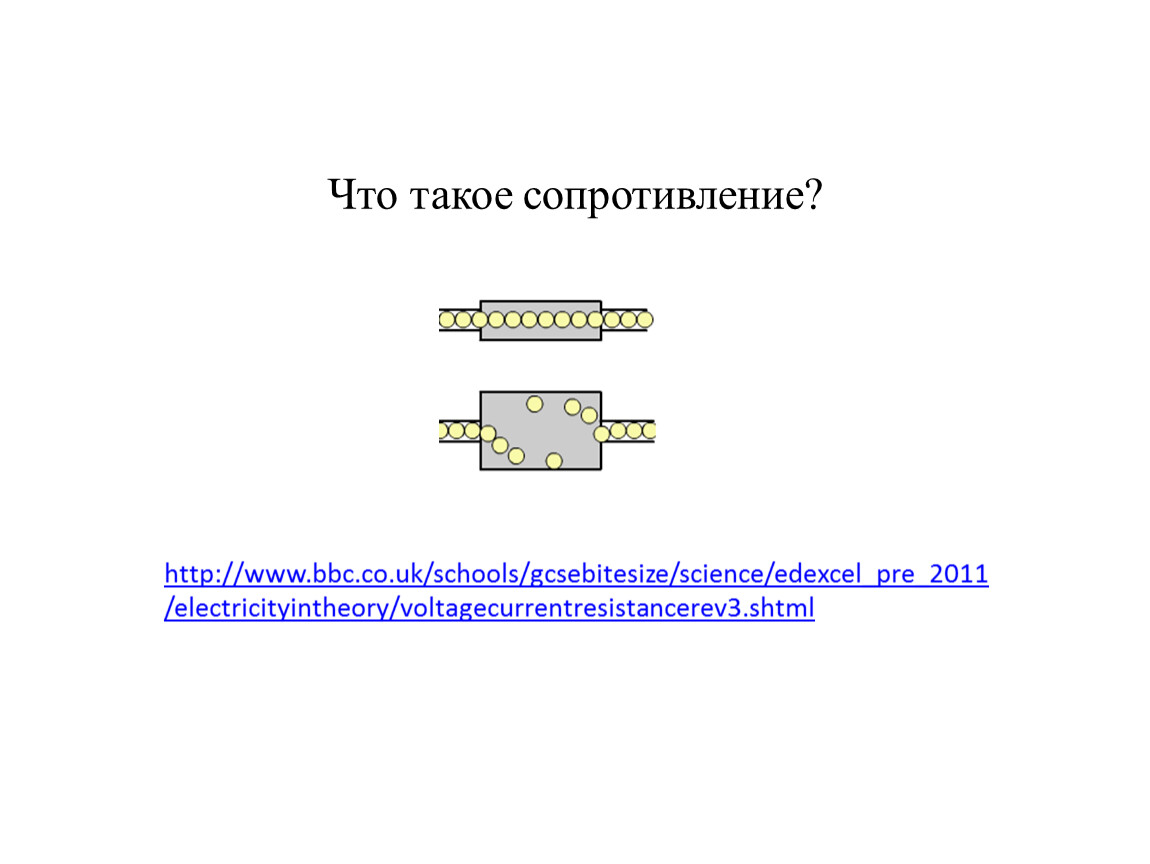

Что такое сопротивление?
http://www.bbc.co.uk/schools/gcsebitesize/science/edexcel_pre_2011/electricityintheory/voltagecurrentresistancerev3.shtml

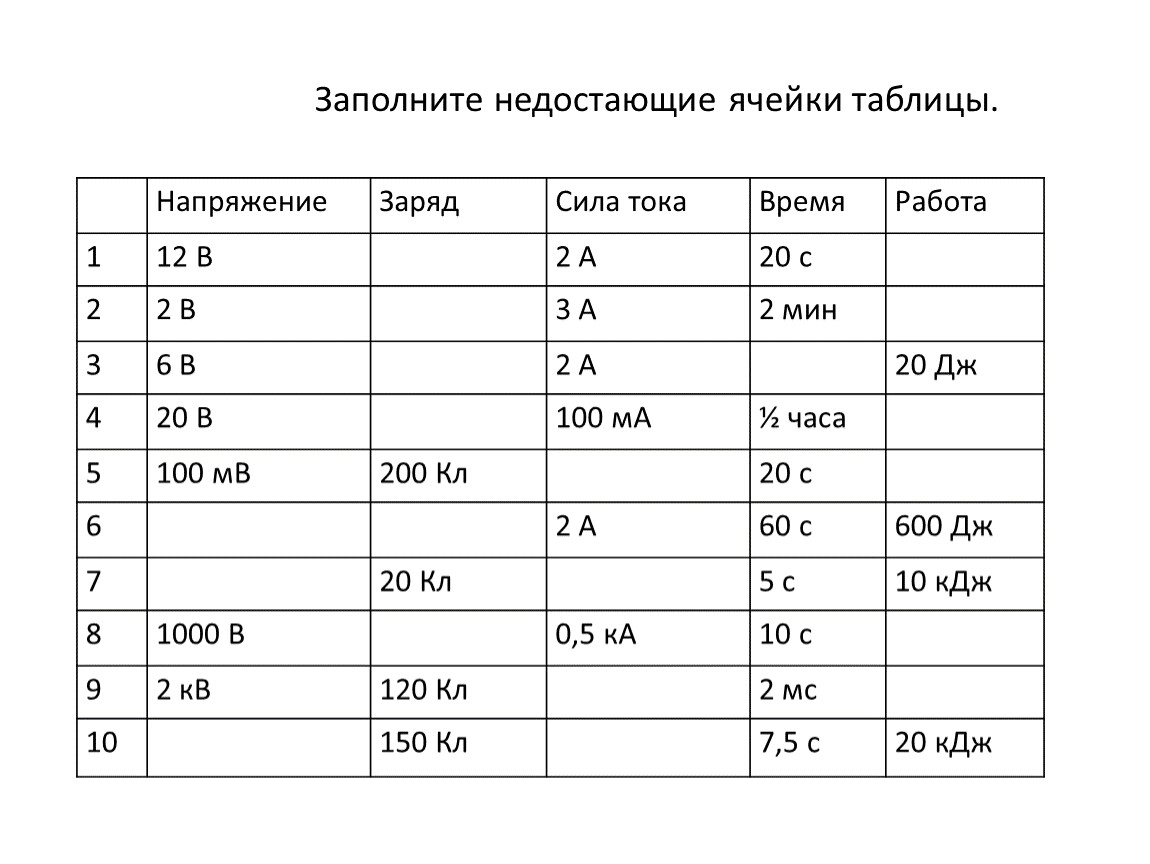

Заполните недостающие ячейки таблицы.
| Напряжение | Заряд | Сила тока | Время | Работа |
1 | 12 В |
| 2 А | 20 с |
|
2 | 2 В | 3 А | 2 мин | ||
3 | 6 В | 2 А |
| 20 Дж | |
4 | 20 В | 100 мА | ½ часа |
| |
5 | 100 мВ | 200 Кл |
| 20 с | |
6 |
| 2 А | 60 с | 600 Дж | |
7 | 20 Кл |
| 5 с | 10 кДж | |
8 | 1000 В |
| 0,5 кА | 10 с |
|
9 | 2 кВ | 120 Кл |
| 2 мс | |
10 |
| 150 Кл | 7,5 с | 20 кДж | |
Заполните недостающие ячейки таблицы.
| Напряжение | Заряд | Сила тока | Время | Работа |
1 | 12 В | 40 Кл | 2 А | 20 с | 480 Дж |
2 | 2 В | 360 Кл | 3 А | 2 мин | 720 Дж |
3 | 6 В | 4 Кл | 2 А | 0,5 с | 24 Дж |
4 | 20 В | 9 Кл | 100 мА | ½ часа | 180 Дж |
5 | 100 мВ | 200 Кл | 10 А | 20 с | 20 Дж |
6 | 5 В | 120 Кл | 2 А | 60 с | 600 Дж |
7 | 500 В | 20 Кл | 4 А | 5 с | 10 кДж |
8 | 1000 В | 5000 Кл | 0,5 кА | 10 с | 5 МДж |
9 | 2 кВ | 120 Кл | 60 кА | 2 мс | 240 кДж |
10 | 200 В | 150 Кл | 20 А | 7,5 с | 30 кДж |
Критерии оценивания:
Электродвижущая сила (ЭДС)
https://bilimland.kz/ru/courses/physics-ru/ehlektrodinamika/postoyannyj-ehlektricheskij-tok/lesson/ehlektrodvizhushyaya-sila-zakon-oma-dlya-polnoi-czepi

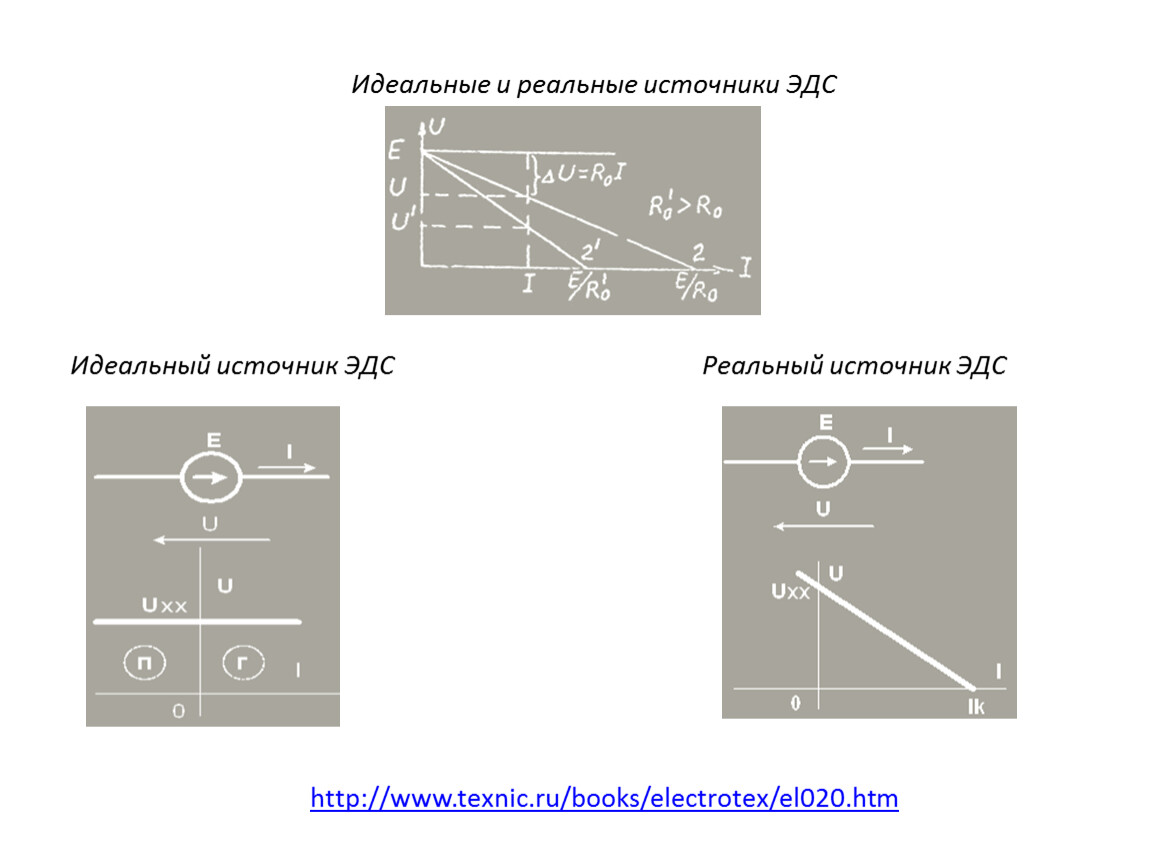

Идеальные и реальные источники ЭДС
Реальный источник ЭДС
Идеальный источник ЭДС
http://www.texnic.ru/books/electrotex/el020.htm

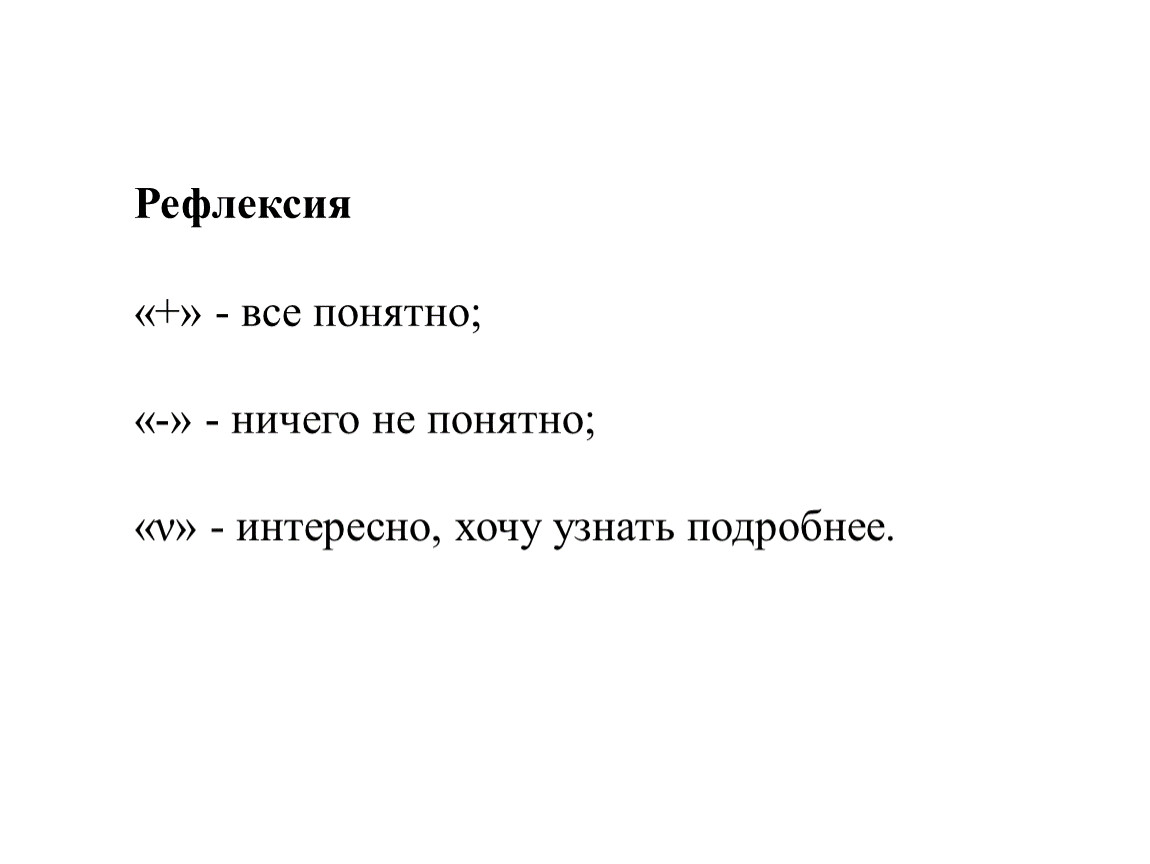

Рефлексия
