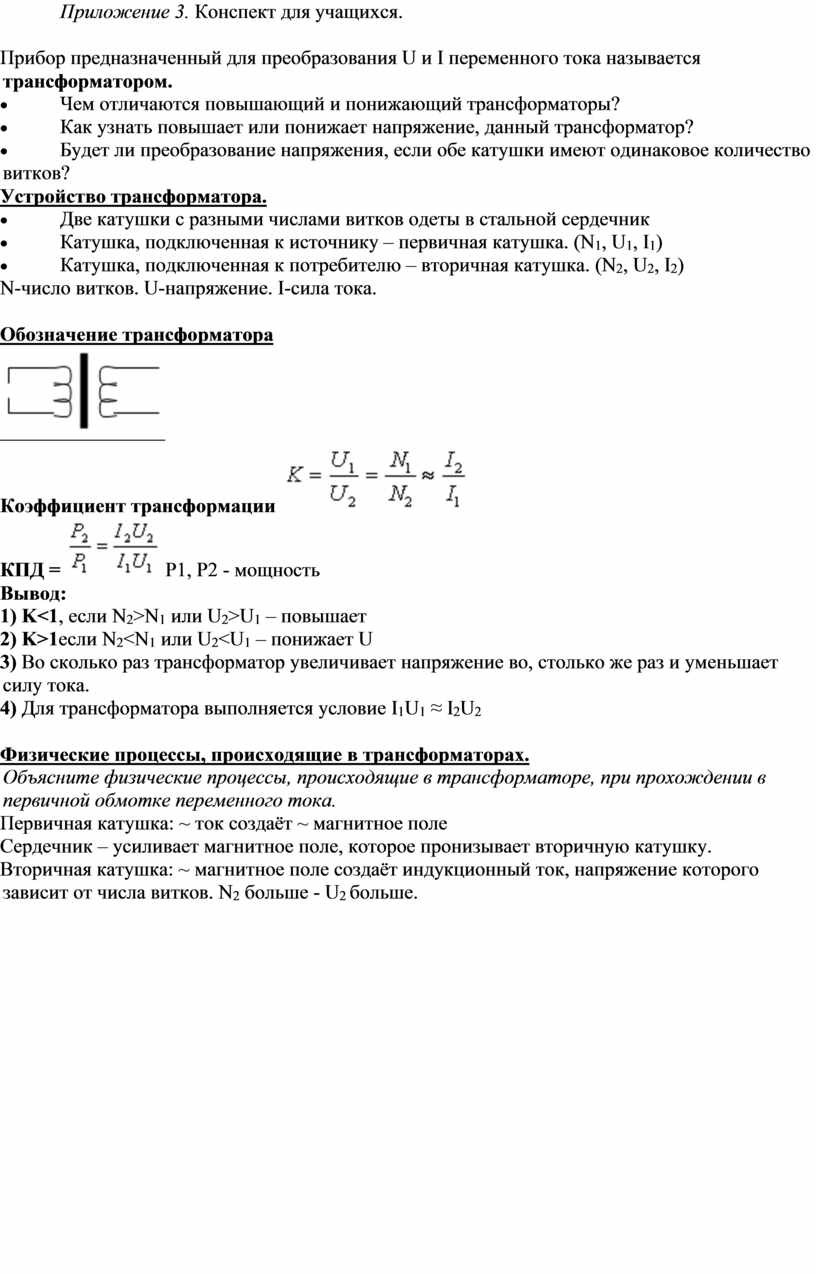

Приложение 3. Конспект для учащихся.

Прибор предназначенный для преобразования U и I переменного тока называется трансформатором.

·                     Чем отличаются повышающий и понижающий трансформаторы?

·                     Как узнать повышает или понижает напряжение, данный трансформатор?

·                     Будет ли преобразование напряжения, если обе катушки имеют одинаковое количество витков?

Устройство трансформатора.

·                     Две катушки с разными числами витков одеты в стальной сердечник

·                     Катушка, подключенная к источнику – первичная катушка. (N₁, U₁, I₁)

·                     Катушка, подключенная к потребителю – вторичная катушка. (N₂, U₂, I₂)

N-число витков. U-напряжение. I-сила тока.

Обозначение трансформатора

Коэффициент трансформации

КПД =  P1, P2 - мощность

Вывод:

1) K<1, если N₂>N₁ или U₂>U₁ – повышает

2) K>1если N₂<N₁ или U₂<U₁ – понижает U

3) Во сколько раз трансформатор увеличивает напряжение во, столько же раз и уменьшает силу тока.

4) Для трансформатора выполняется условие I₁U₁ ≈ I₂U₂

Физические процессы, происходящие в трансформаторах.

Объясните физические процессы, происходящие в трансформаторе, при прохождении в первичной обмотке переменного тока.

Первичная катушка: ~ ток создаёт ~ магнитное поле

Сердечник – усиливает магнитное поле, которое пронизывает вторичную катушку.

Вторичная катушка: ~ магнитное поле создаёт индукционный ток, напряжение которого зависит от числа витков. N₂ больше - U₂ больше.

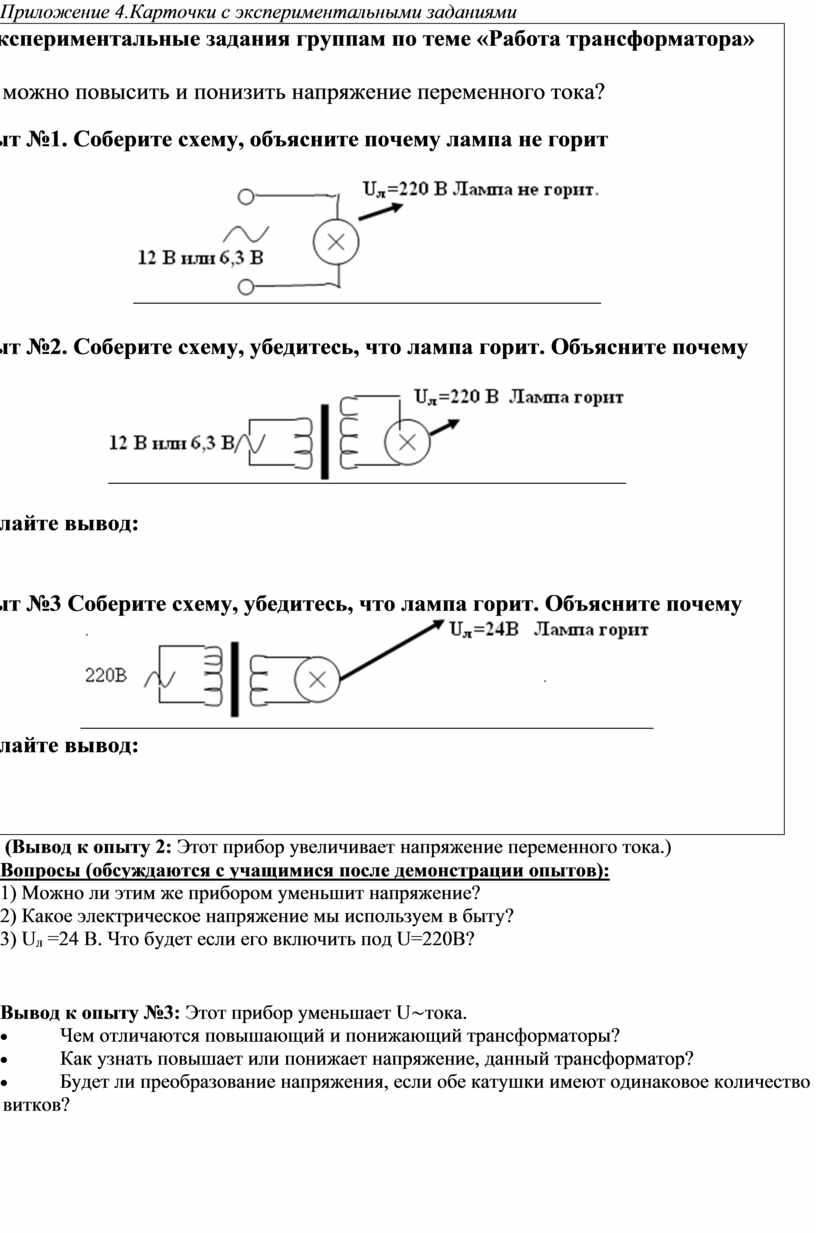

Приложение 4.Карточки с экспериментальными заданиями

 (Вывод к опыту 2: Этот прибор увеличивает напряжение переменного тока.)

Вопросы (обсуждаются с учащимися после демонстрации опытов):

1) Можно ли этим же прибором уменьшит напряжение?

2) Какое электрическое напряжение мы используем в быту?

3) U_л =24 В. Что будет если его включить под U=220В?

Вывод к опыту №3: Этот прибор уменьшает U∼тока.

·                     Чем отличаются повышающий и понижающий трансформаторы?

·                     Как узнать повышает или понижает напряжение, данный трансформатор?

·                     Будет ли преобразование напряжения, если обе катушки имеют одинаковое количество витков?
