3ЭДС и внутреннее сопротивление источника тока Презентация

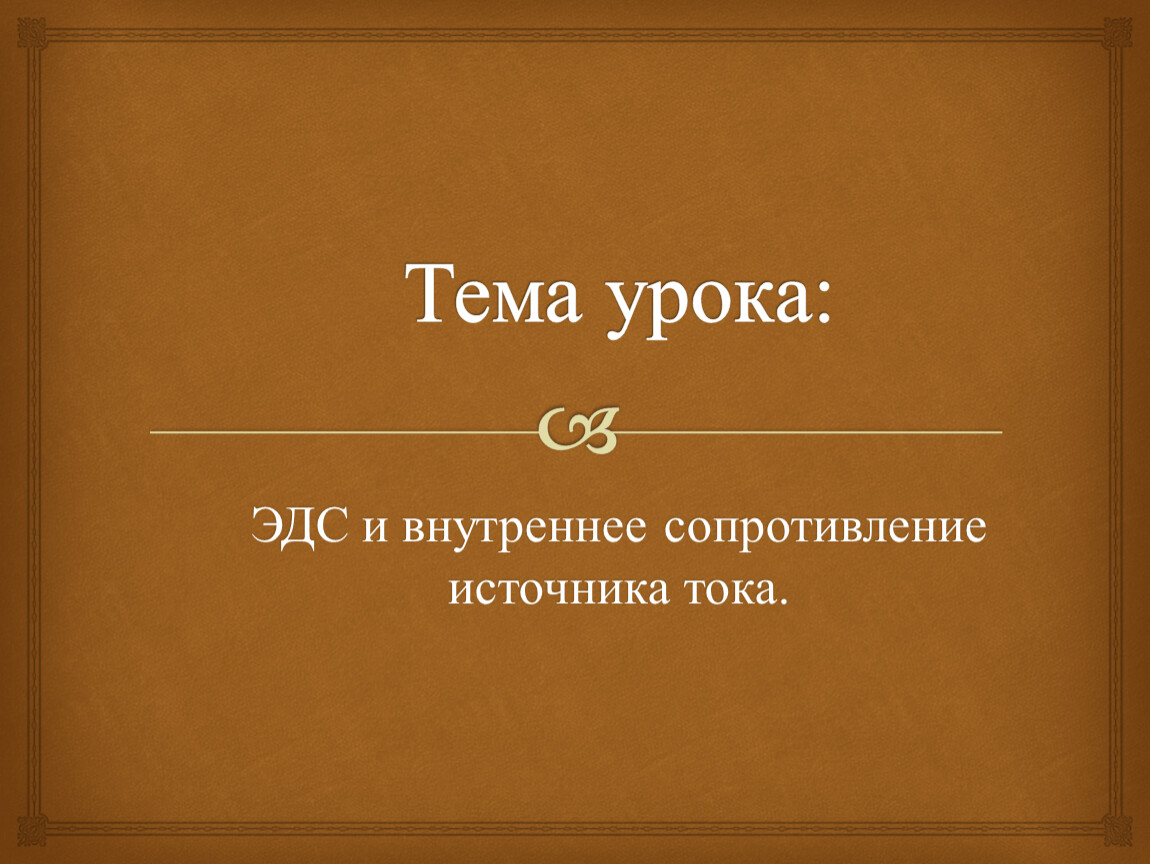

Тема урока:

ЭДС и внутреннее сопротивление источника тока.

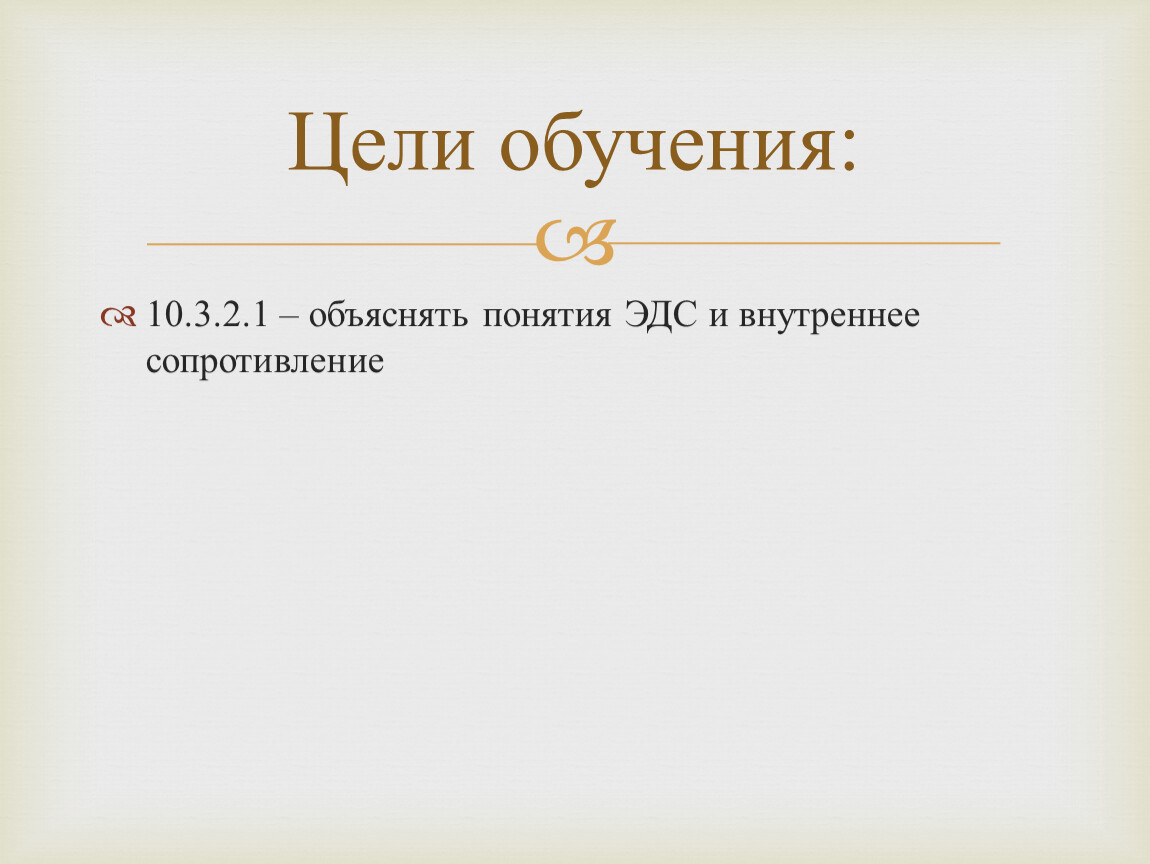

Цели обучения:

10.3.2.1 – объяснять понятия ЭДС и внутреннее сопротивление

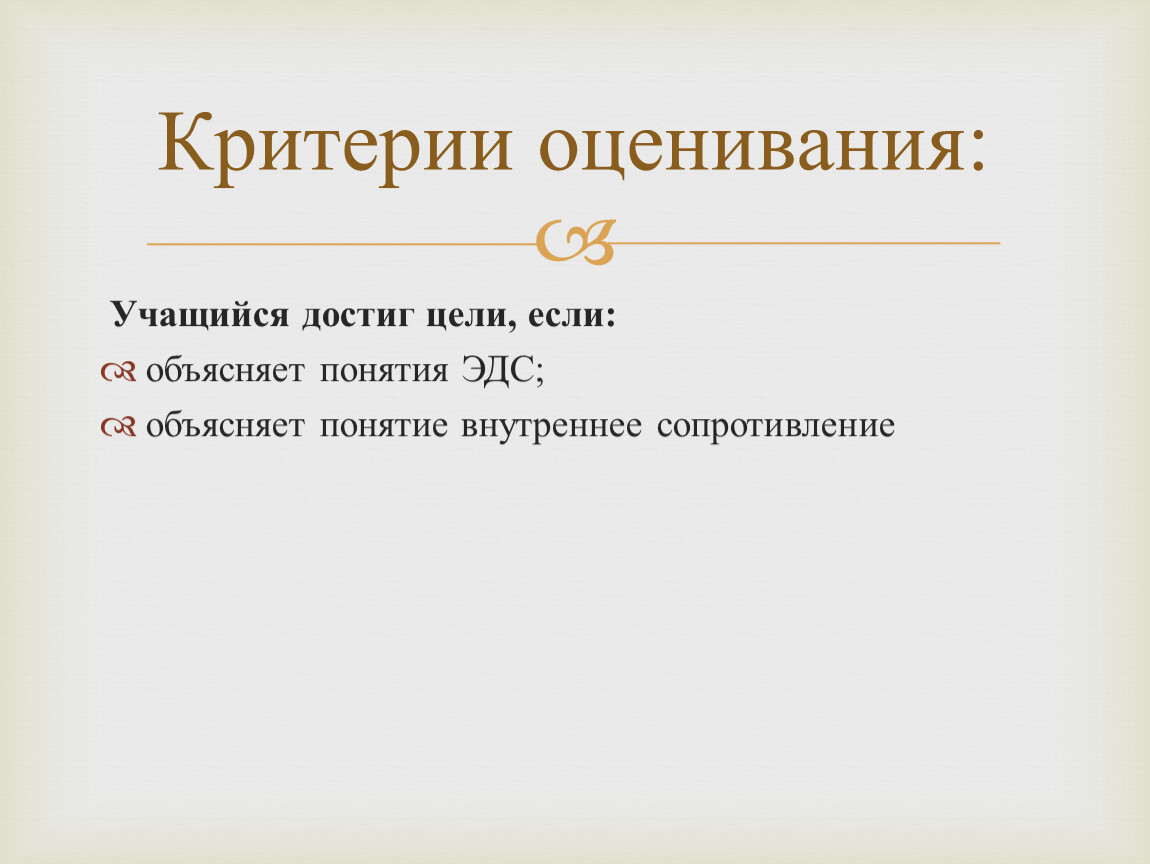

Критерии оценивания:

Учащийся достиг цели, если:
объясняет понятия ЭДС;
объясняет понятие внутреннее сопротивление

Повторение тем 8 класса:

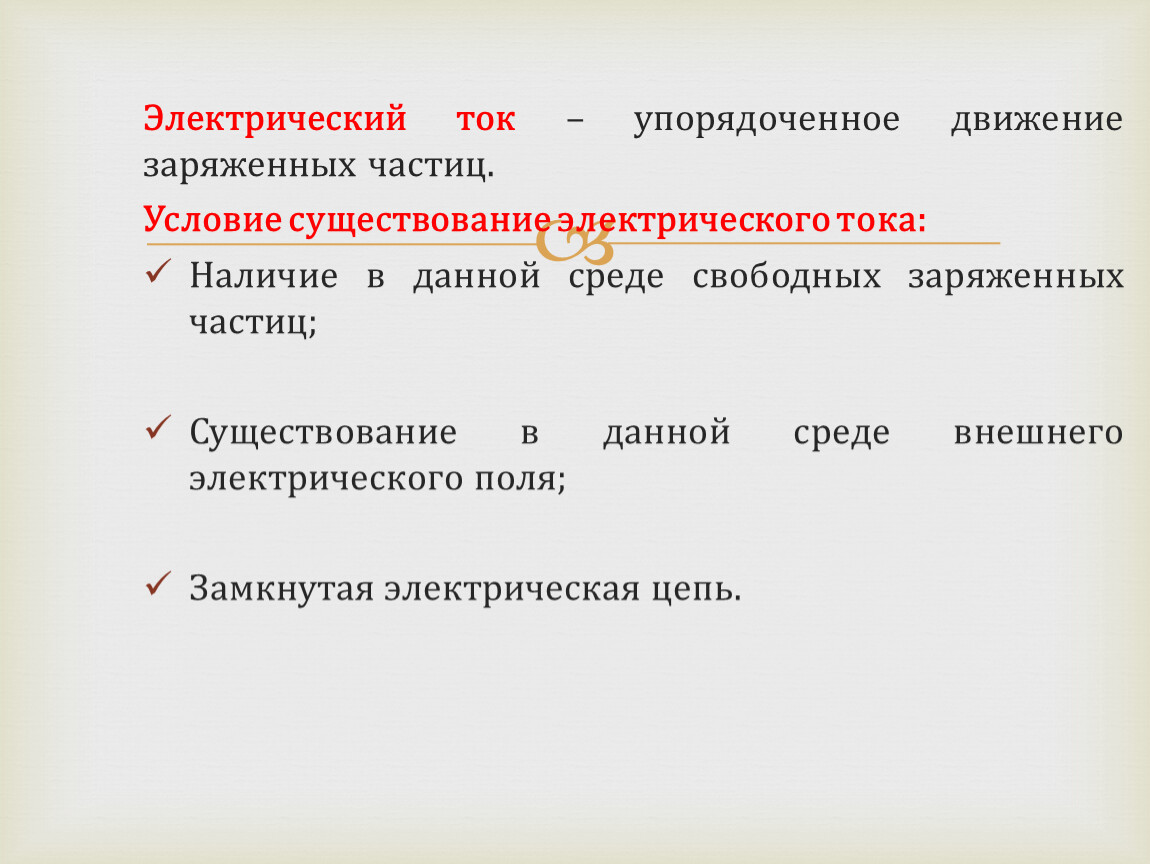

Электрический ток – упорядоченное движение заряженных частиц.
Условие существование электрического тока:
Наличие в данной среде свободных заряженных частиц;

Существование в данной среде внешнего электрического поля;

Замкнутая электрическая цепь.

Основные величины

Физическая величина, которая показывает, какой заряд проходит через поперечное сечение проводника за единицу времени называется силой тока:


В международной системе (SI) сила тока измеряется в амперах:
1 A = 1Кл/1 с

Прибор для силы тока называется амперметром

Условное обозначение амперметра

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют.

Сопротивление проводника – физическая величина, которая показывает, как данный проводник препятствует прохождению тока через него.
Сопротивление зависит от:
Длины проводника;
Площади поперечного сечения;
Рода вещества



R – сопротивление, [Ом]
𝜌𝜌 −удельное сопротивление, [Ом∙м]

Закон Ома для участка цепи

Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению:

𝐼= 𝑈 𝑅

Электродвижущая сила (ЭДС) — скалярная физическая величина, характеризующая работу сторонних сил, то есть любых сил неэлектрического происхождения, при перемещении единичного положительно заряда:



В международной системе (SI) напряжение измеряется в вольтах:
1 В = 1Дж/1 Кл

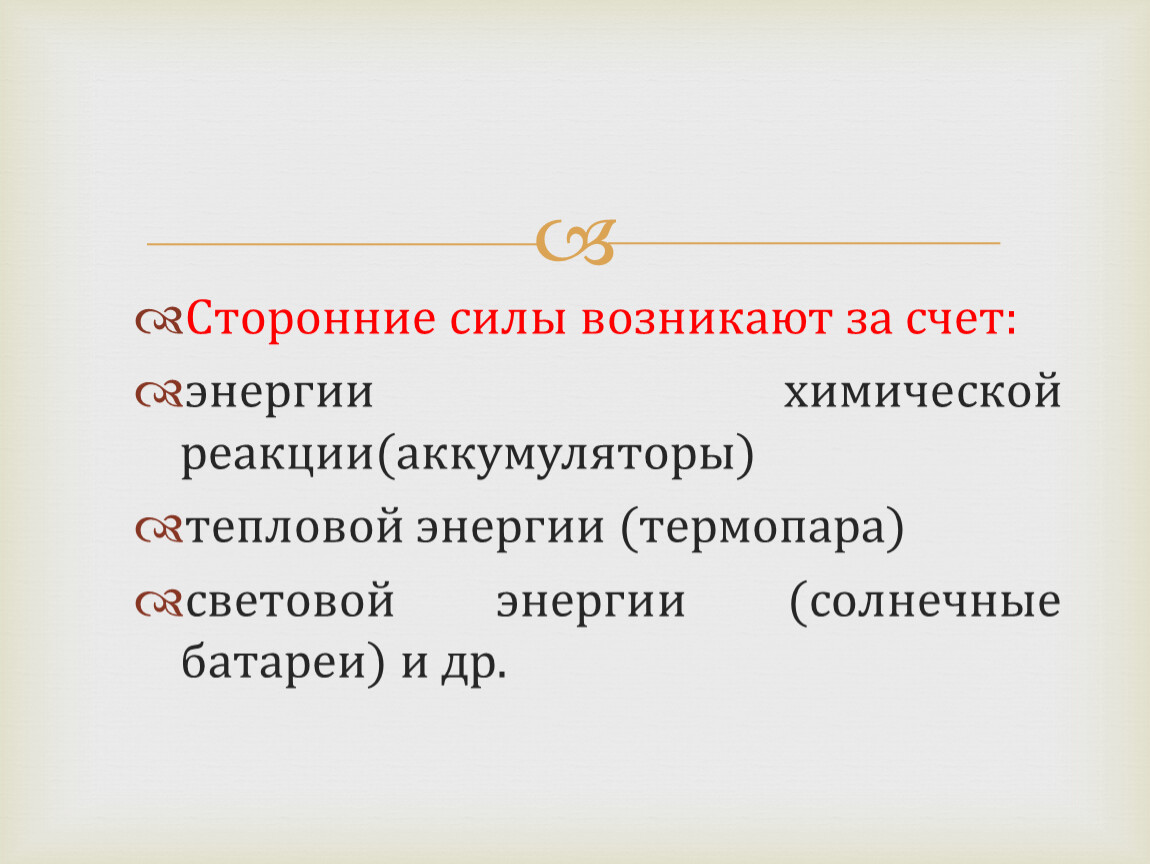

Сторонние силы возникают за счет:
энергии химической реакции(аккумуляторы)
тепловой энергии (термопара)
световой энергии (солнечные батареи) и др.

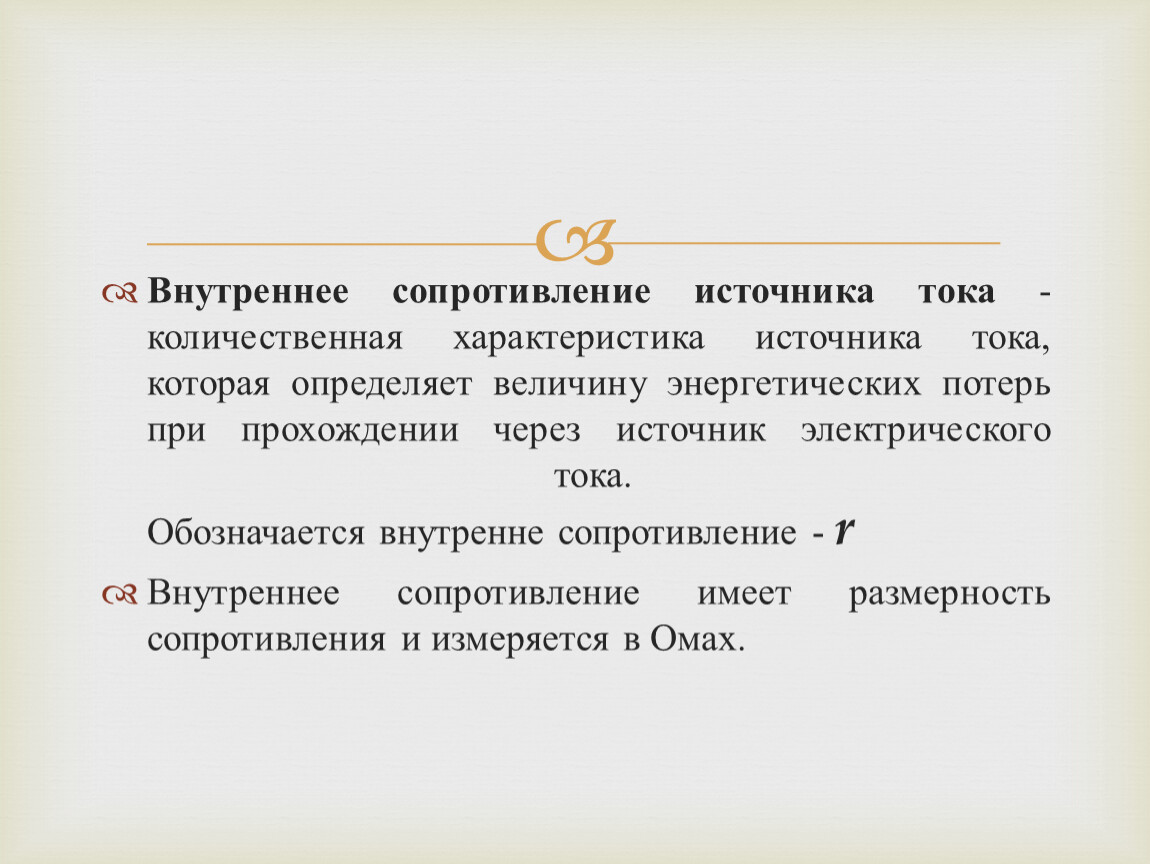

Внутреннее сопротивление источника тока - количественная характеристика источника тока, которая определяет величину энергетических потерь при прохождении через источник электрического тока. Обозначается внутренне сопротивление - r
Внутреннее сопротивление имеет размерность сопротивления и измеряется в Омах.

Обозначение источника тока в электрических схемах

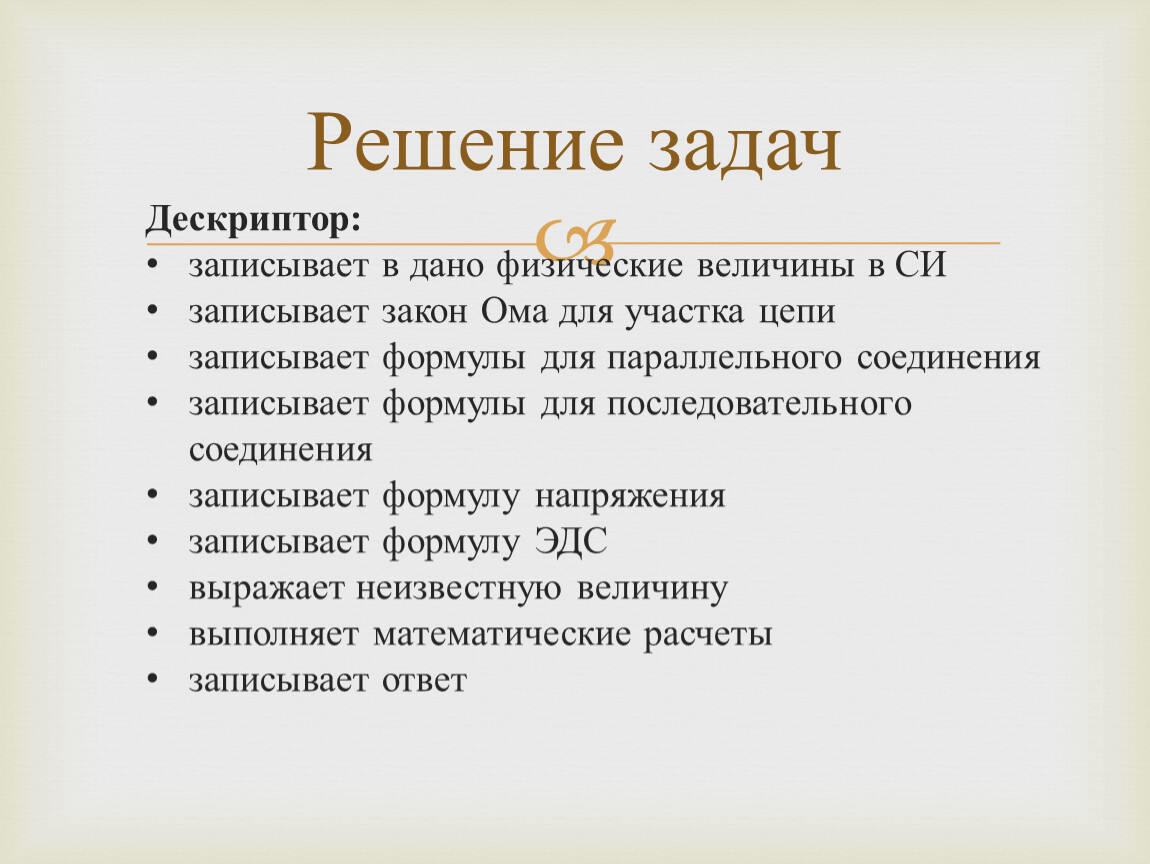

Решение задач

Дескриптор:
записывает в дано физические величины в СИ
записывает закон Ома для участка цепи
записывает формулы для параллельного соединения
записывает формулы для последовательного соединения
записывает формулу напряжения
записывает формулу ЭДС
выражает неизвестную величину
выполняет математические расчеты
записывает ответ

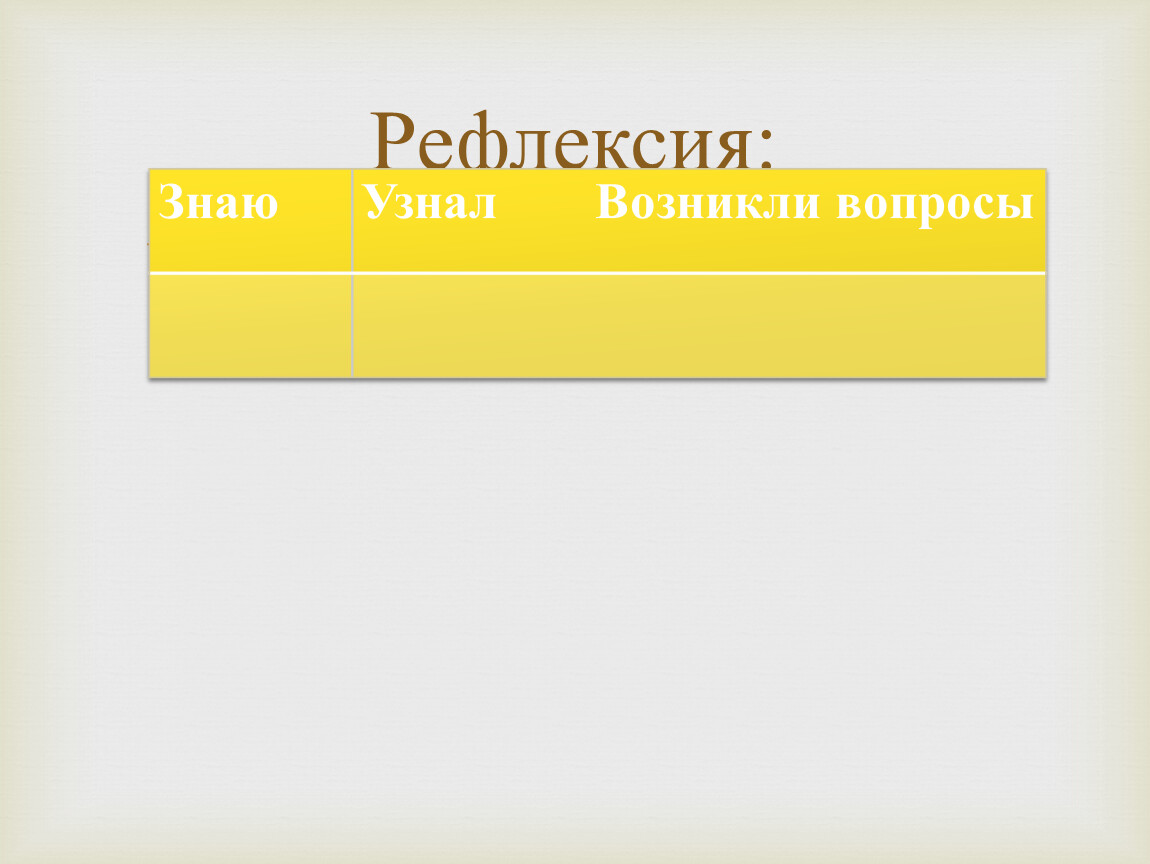

Рефлексия:

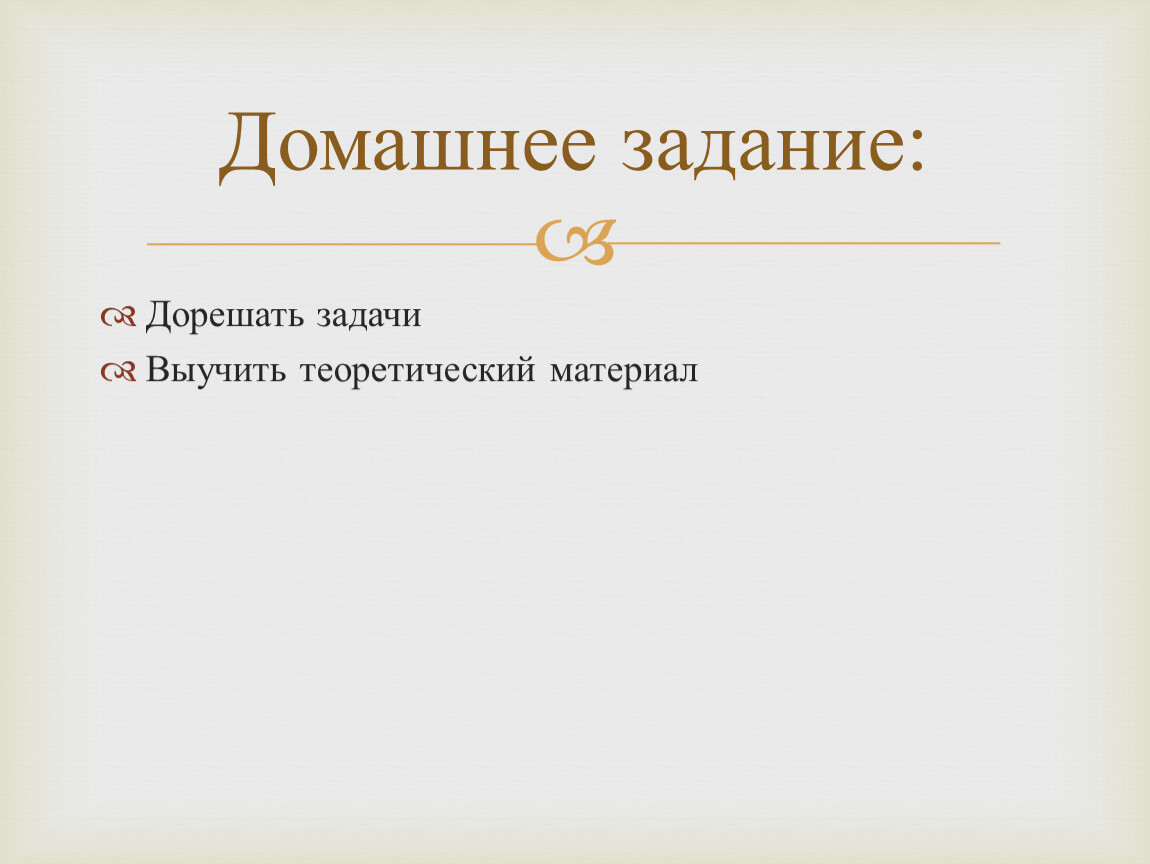

Домашнее задание:

Дорешать задачи
Выучить теоретический материал
