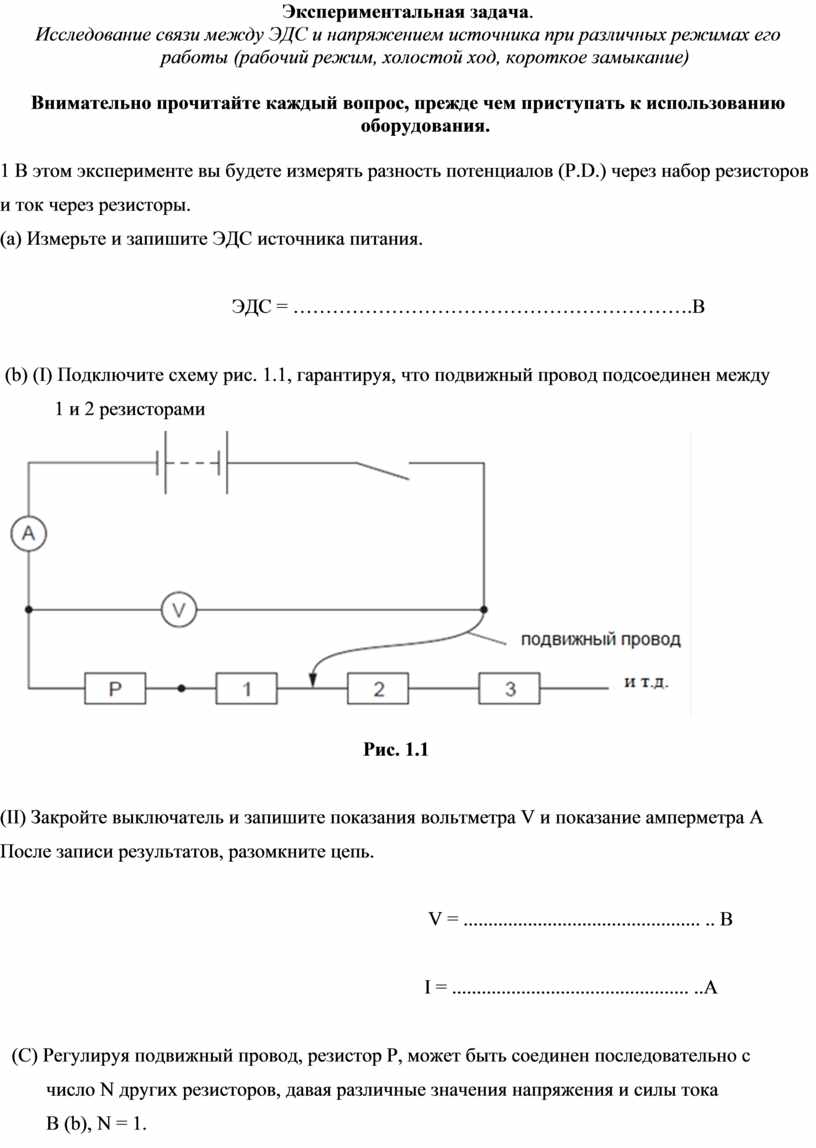

Экспериментальная задача.

Исследование связи между ЭДС и напряжением источника при различных режимах его работы (рабочий режим, холостой ход, короткое замыкание)

Внимательно прочитайте каждый вопрос, прежде чем приступать к использованию оборудования.

1 В этом эксперименте вы будете измерять разность потенциалов (P.D.) через набор резисторов и ток через резисторы.

(a) Измерьте и запишите ЭДС источника питания.

                                               ЭДС = …………………………………………………….В

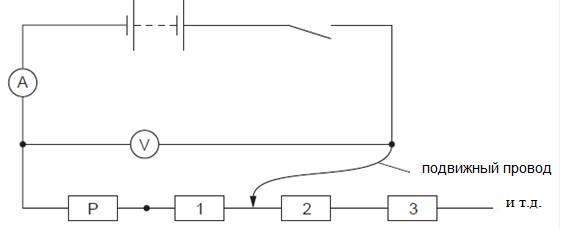

 (b) (I) Подключите схему рис. 1.1, гарантируя, что подвижный провод подсоединен между

           1 и 2 резисторами

Рис. 1.1

(II) Закройте выключатель и запишите показания вольтметра V и показание амперметра А

После записи результатов, разомкните цепь.

                                                                      V = ................................................ .. В

                                                                                      Ι = ................................................ ..A

(С) Регулируя подвижный провод, резистор Р, может быть соединен последовательно с

       число N других резисторов, давая различные значения напряжения и силы тока

       В (b), N = 1.

       Повторите (b) (II), при различных значениях N, пока у вас  будет шесть наборов показаний для N, V и Ι.

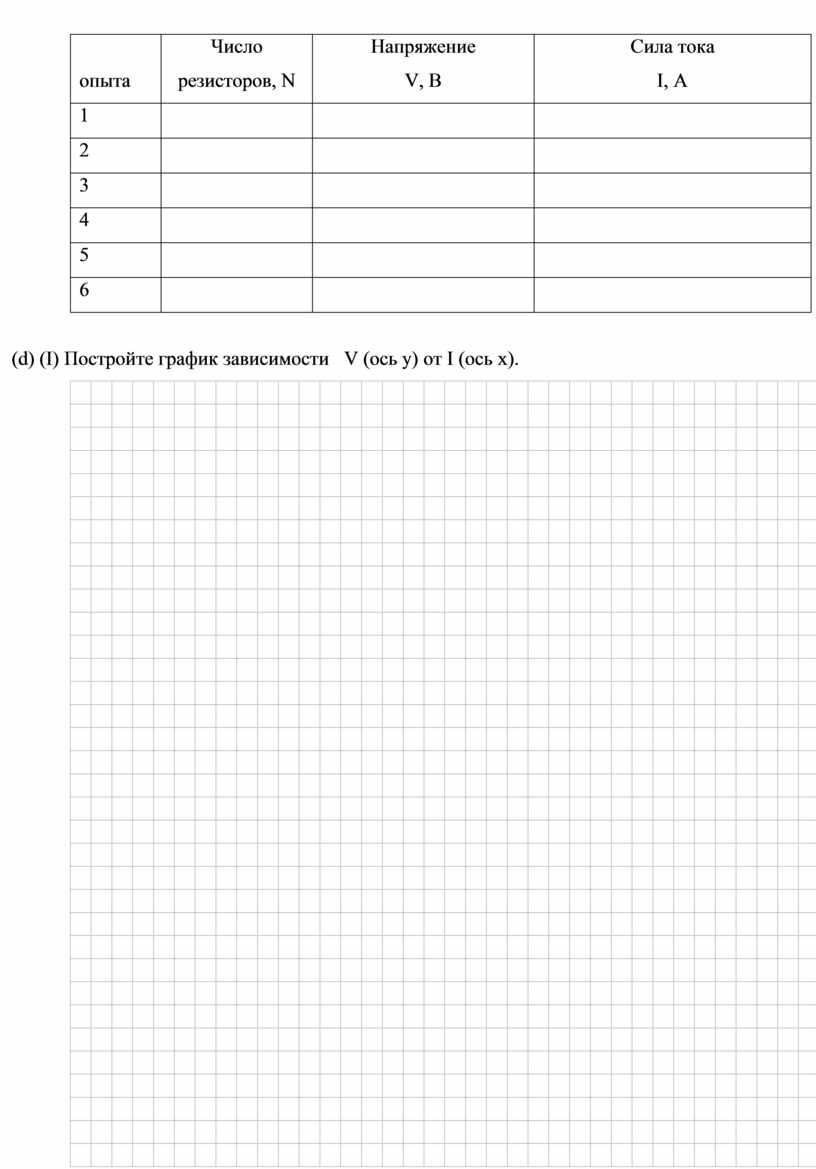

(d) (I) Постройте график зависимости   V (ось у) от Ι (ось х).

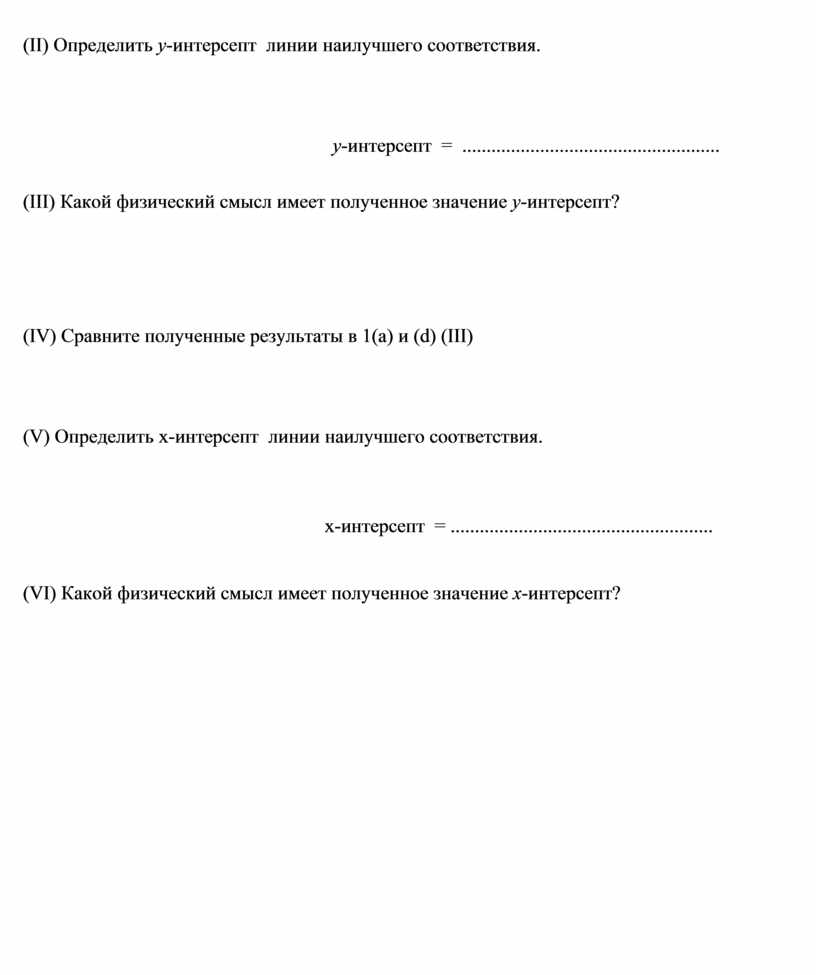

(II) Определить y-интерсепт  линии наилучшего соответствия.

                                                                  y-интерсепт  =  .....................................................

(III) Какой физический смысл имеет полученное значение y-интерсепт?

(IV) Сравните полученные результаты в 1(a) и (d) (III)

(V) Определить х-интерсепт  линии наилучшего соответствия.

                                                              х-интерсепт  = ......................................................

(VI) Какой физический смысл имеет полученное значение х-интерсепт?

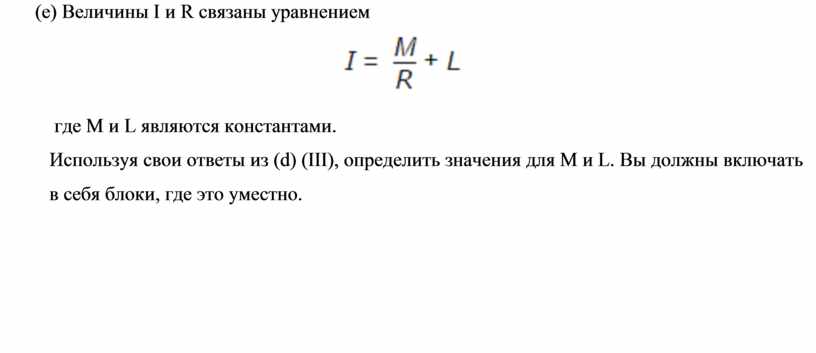

       (е) Величины Ι и R связаны уравнением

           где M и L являются константами.

          Используя свои ответы из (d) (III), определить значения для M и L. Вы должны включать

          в себя блоки, где это уместно.
