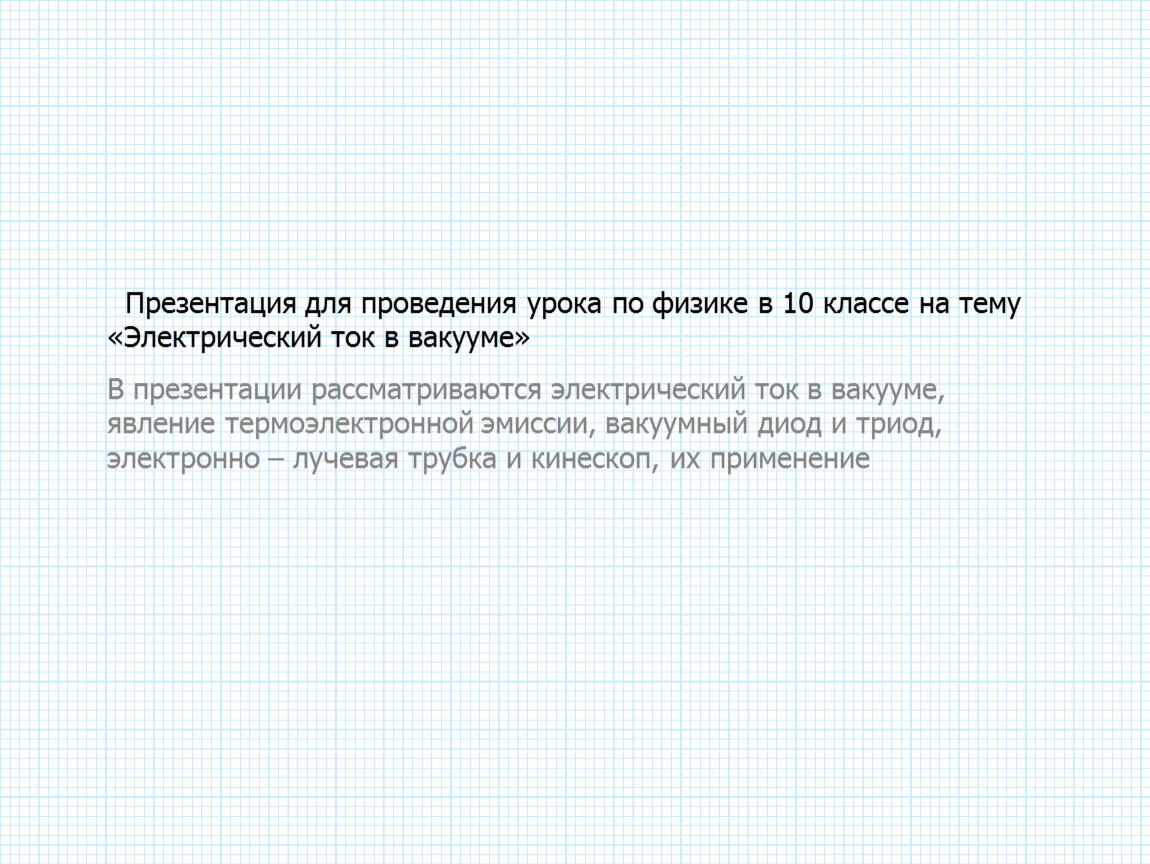

Презентация для проведения урока по физике в 10 классе на тему «Электрический ток в вакууме»
В презентации рассматриваются электрический ток в вакууме, явление термоэлектронной эмиссии, вакуумный диод и триод, электронно – лучевая трубка и кинескоп, их применение
@ Краснополянская школа № 1 Домнин Константин Михайлович 2006 год
Электрический ток
в вакууме
Электрический ток в различных средах
ВОПРОСЫ:
Вакуум. Явление термоэлектронной эмиссии
Вакуумный диод и триод
Электронно – лучевая трубка, кинескоп
Вакуум. Явление термоэлектронной эмиссии
Вопрос 1
Вакуум. Явление термоэлектронной эмиссии

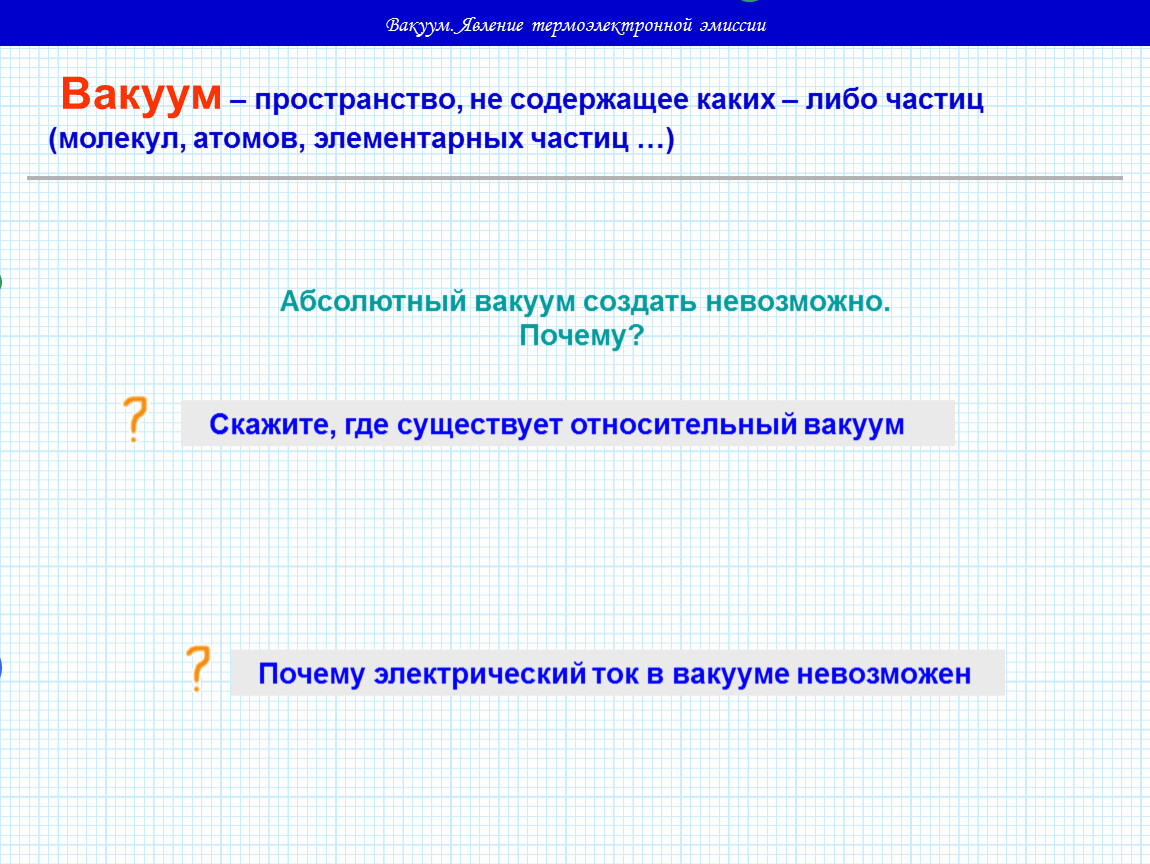

Вакуум – пространство, не содержащее каких – либо частиц (молекул, атомов, элементарных частиц …)
Абсолютный вакуум создать невозможно. Почему?
Скажите, где существует относительный вакуум
Почему электрический ток в вакууме невозможен
Вакуум. Явление термоэлектронной эмиссии

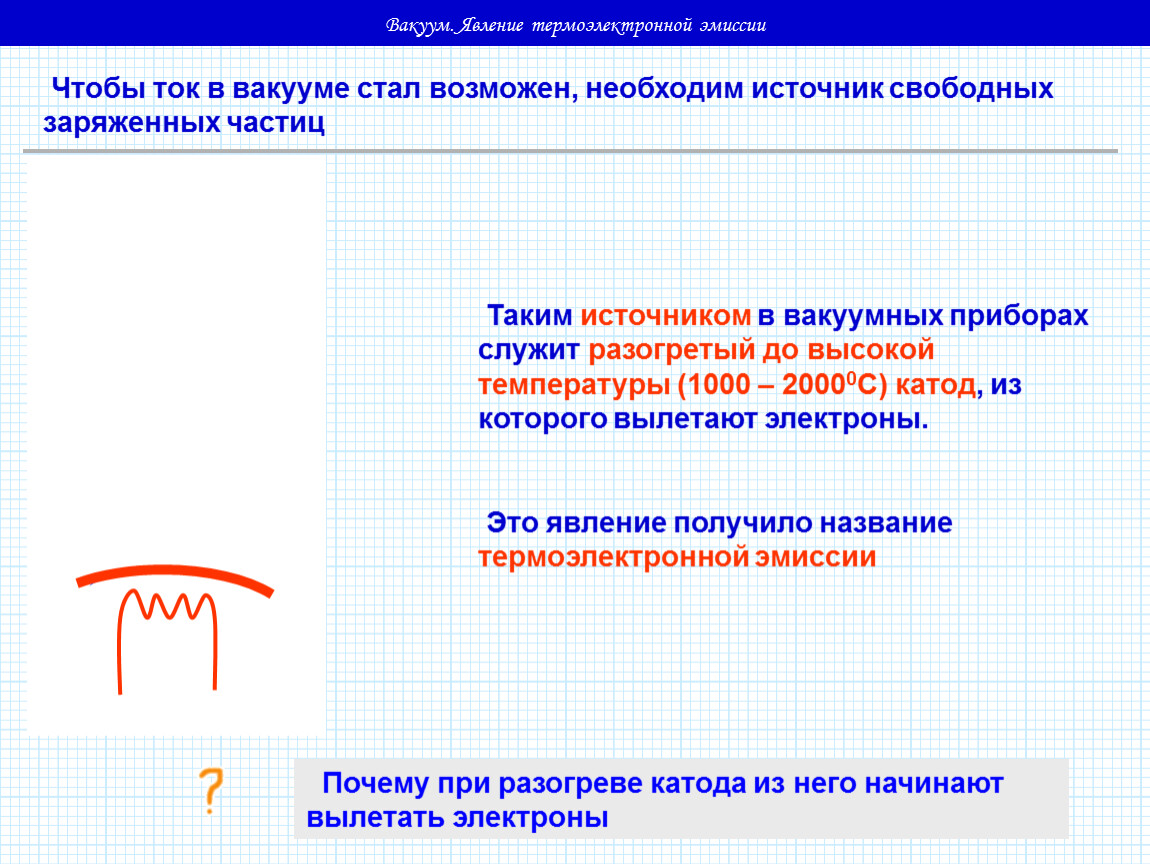

Чтобы ток в вакууме стал возможен, необходим источник свободных заряженных частиц
Таким источником в вакуумных приборах служит разогретый до высокой температуры (1000 – 20000С) катод, из которого вылетают электроны.
Это явление получило название термоэлектронной эмиссии
Почему при разогреве катода из него начинают вылетать электроны
Вакуумный диод и триод
Вопрос 2
Вакуумный диод и триод
нить накала
-
-
-
-
-
-
-
катод
анод
+
-
Е

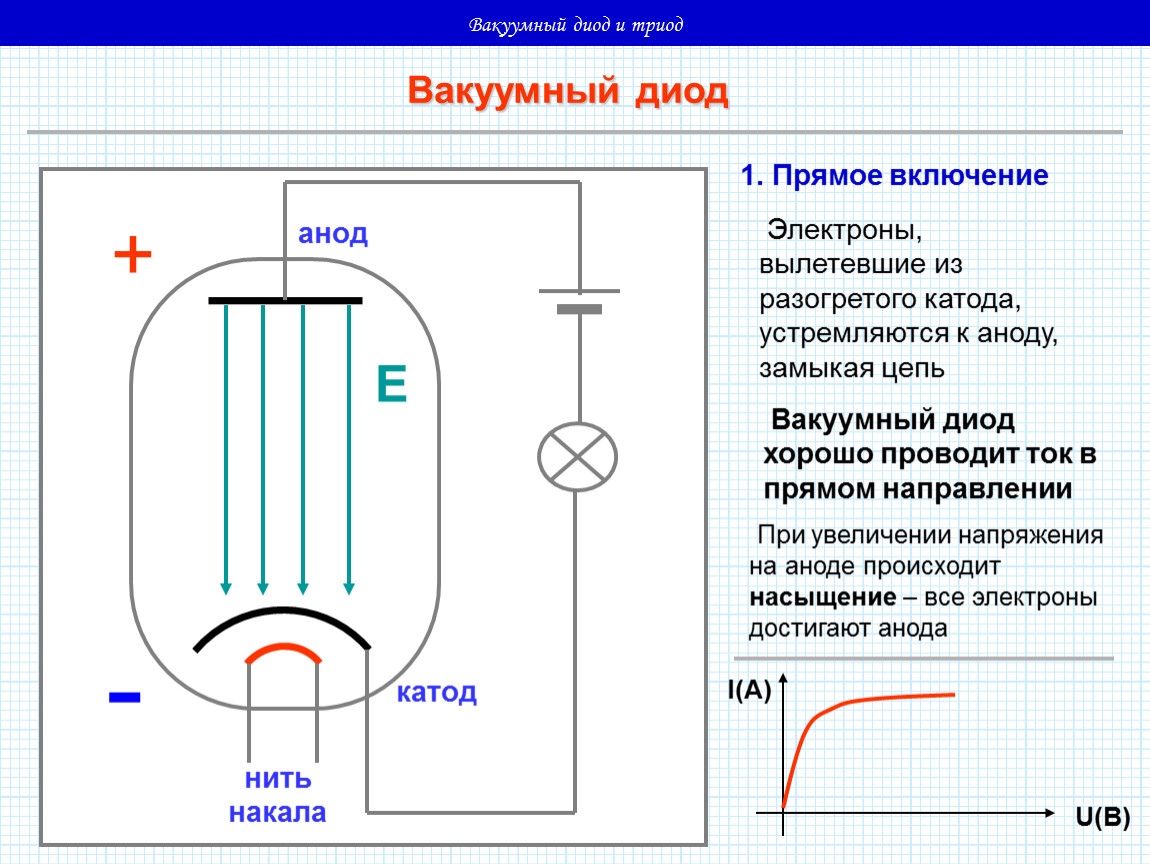

Вакуумный диод
1. Прямое включение
Электроны, вылетевшие из разогретого катода, устремляются к аноду, замыкая цепь
Вакуумный диод хорошо проводит ток в прямом направлении
При увеличении напряжения на аноде происходит насыщение – все электроны достигают анода
U(В)
I(A)
Вакуумный диод и триод
нить накала
-
-
-
-
-
-
-
катод
анод
-
Е
Вакуумный диод

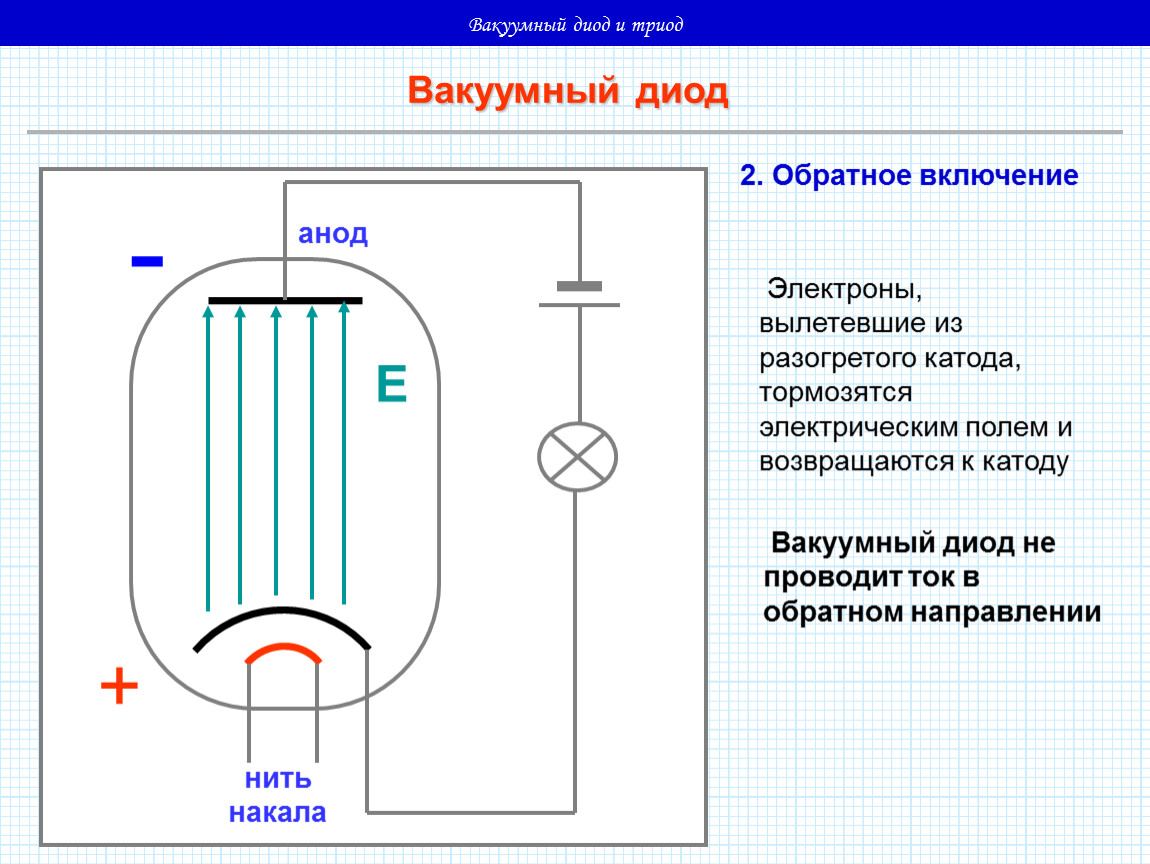

2. Обратное включение
Электроны, вылетевшие из разогретого катода, тормозятся электрическим полем и возвращаются к катоду
Вакуумный диод не проводит ток в обратном направлении
+
Вакуумный диод и триод

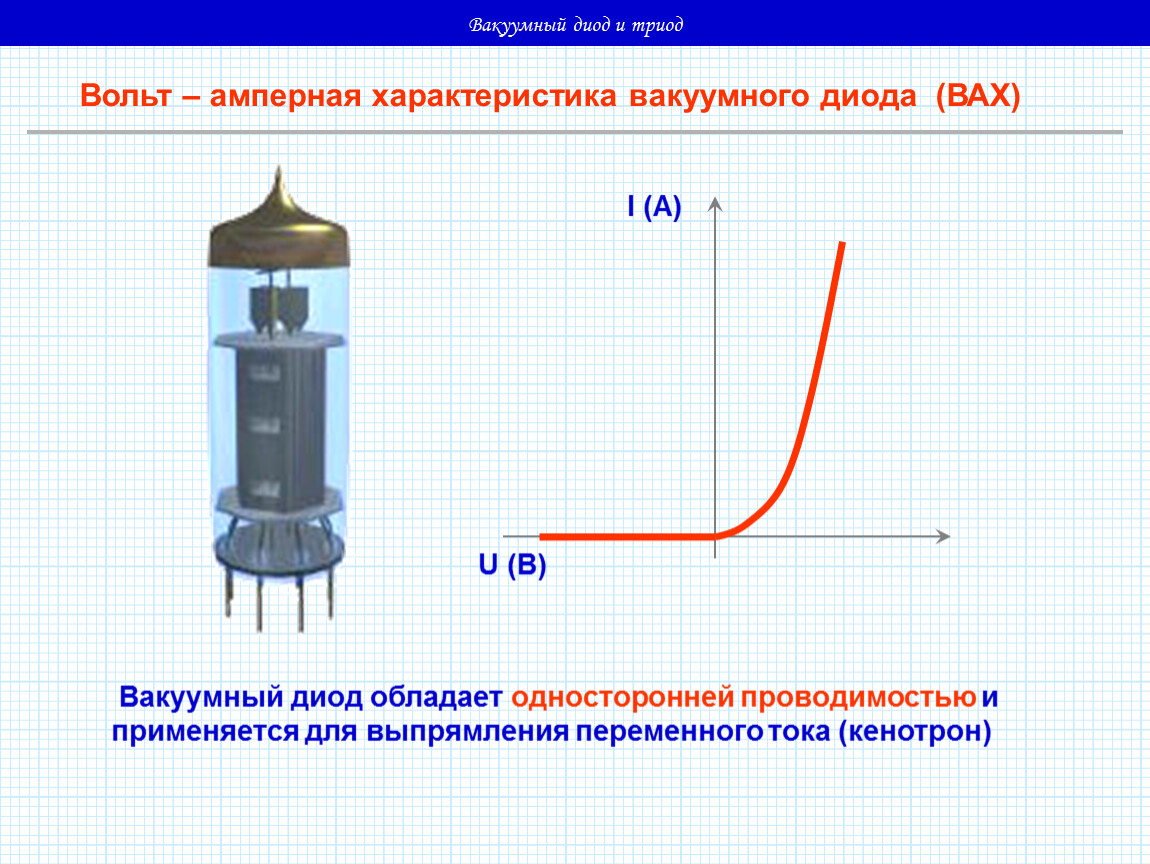

Вольт – амперная характеристика вакуумного диода (ВАХ)
U (В)
I (А)
Вакуумный диод обладает односторонней проводимостью и применяется для выпрямления переменного тока (кенотрон)
Вакуумный диод и триод

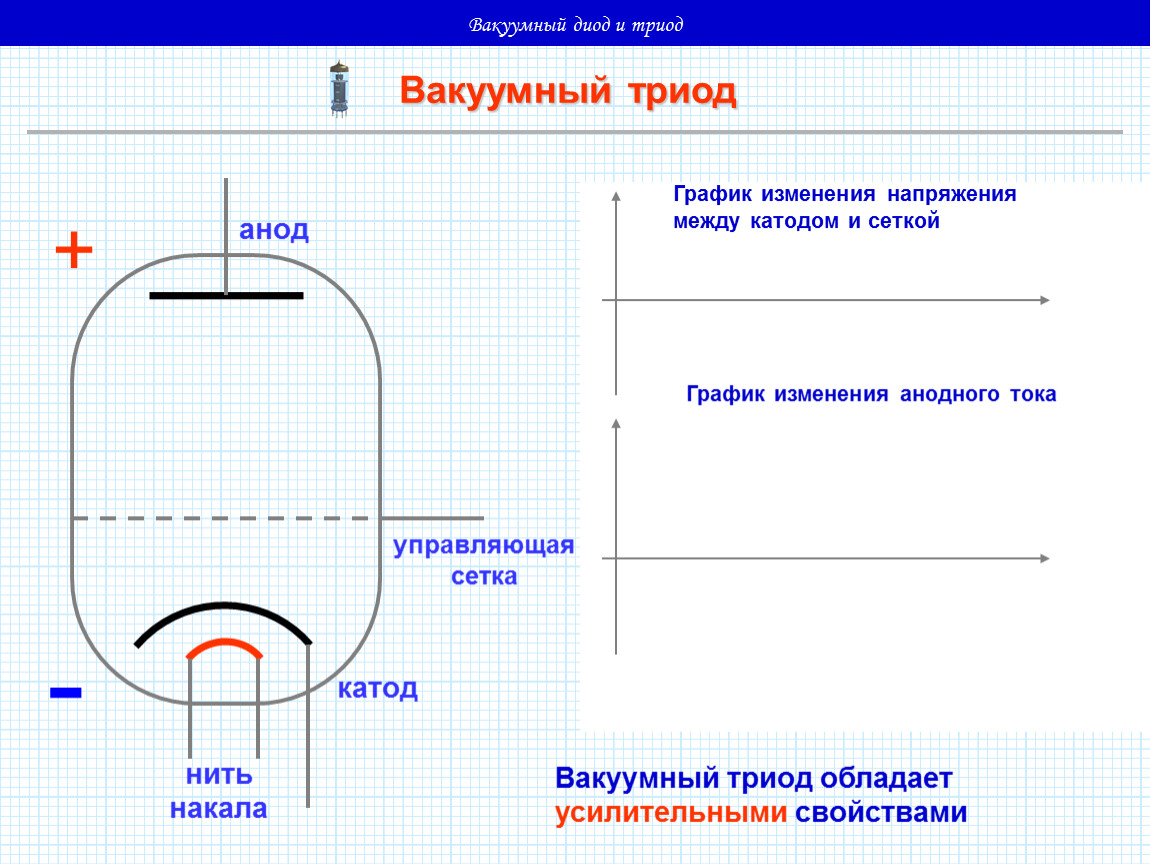

Вакуумный триод
нить накала
катод
анод
+
-
управляющая сетка
График изменения напряжения между катодом и сеткой
График изменения анодного тока
Вакуумный триод обладает усилительными свойствами
Вакуумный диод и триод

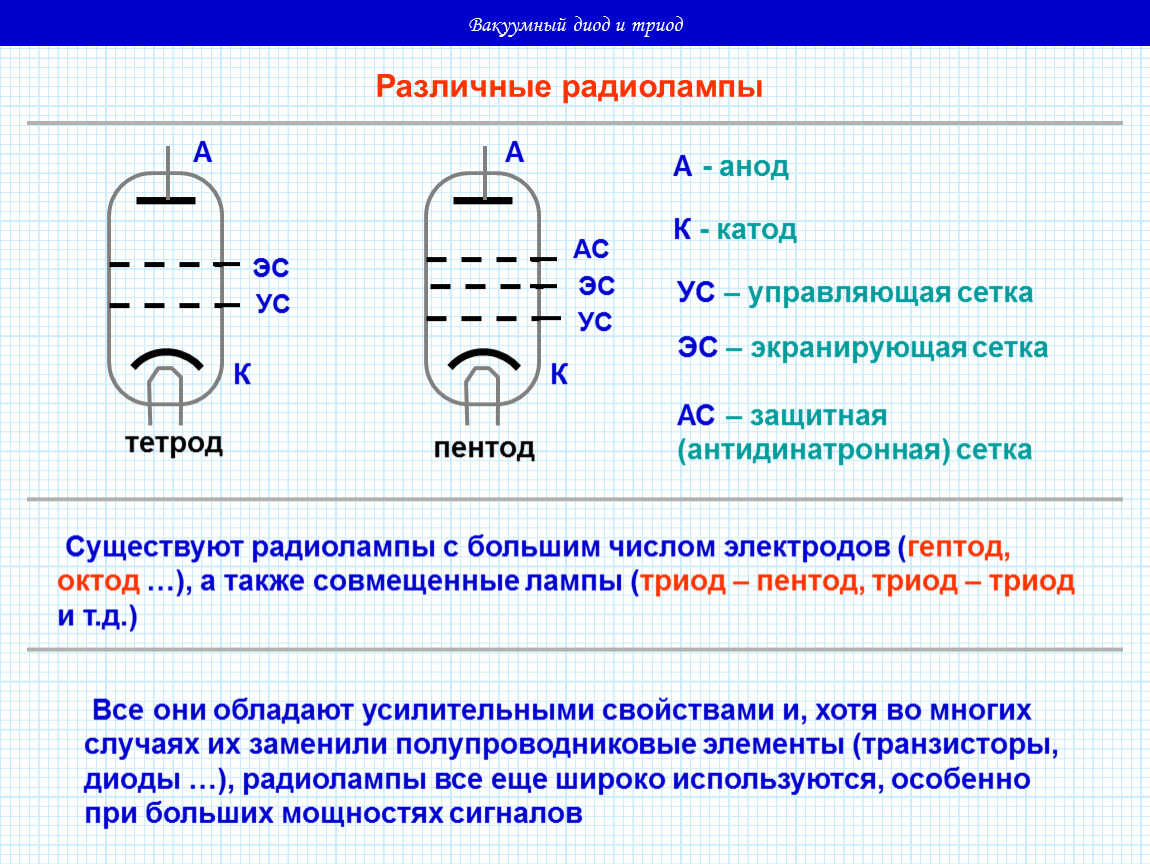

Различные радиолампы
тетрод
пентод
К
К
А
А
УС
УС
ЭС
ЭС
АС
А - анод
К - катод
УС – управляющая сетка
ЭС – экранирующая сетка
АС – защитная (антидинатронная) сетка
Существуют радиолампы с большим числом электродов (гептод, октод …), а также совмещенные лампы (триод – пентод, триод – триод и т.д.)
Все они обладают усилительными свойствами и, хотя во многих случаях их заменили полупроводниковые элементы (транзисторы, диоды …), радиолампы все еще широко используются, особенно при больших мощностях сигналов
Электронно – лучевая трубка
Вопрос 3

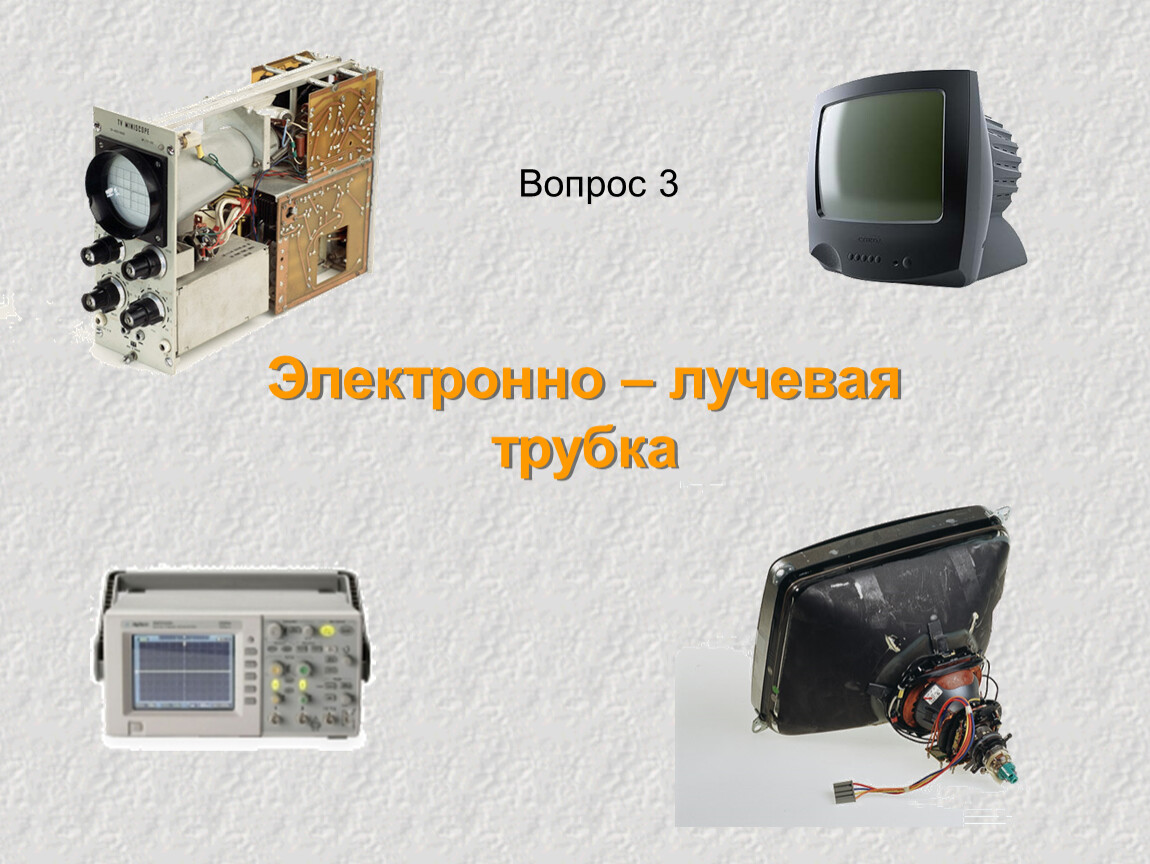

Электронно – лучевая трубка
Электронно – лучевая трубка

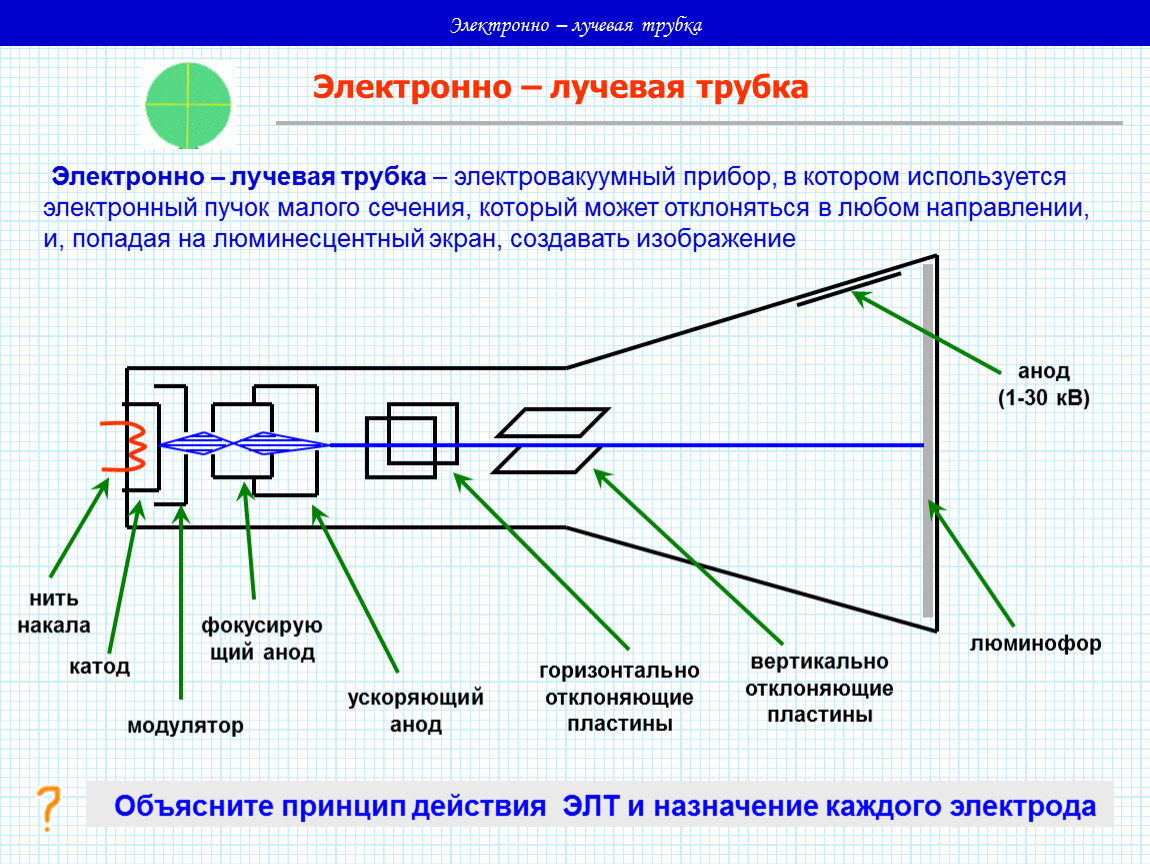

Электронно – лучевая трубка – электровакуумный прибор, в котором используется электронный пучок малого сечения, который может отклоняться в любом направлении, и, попадая на люминесцентный экран, создавать изображение
нить накала
катод
модулятор
фокусирующий анод
ускоряющий анод
анод (1-30 кВ)
горизонтально отклоняющие пластины
вертикально отклоняющие пластины
люминофор
Объясните принцип действия ЭЛТ и назначение каждого электрода
Электронно – лучевая трубка

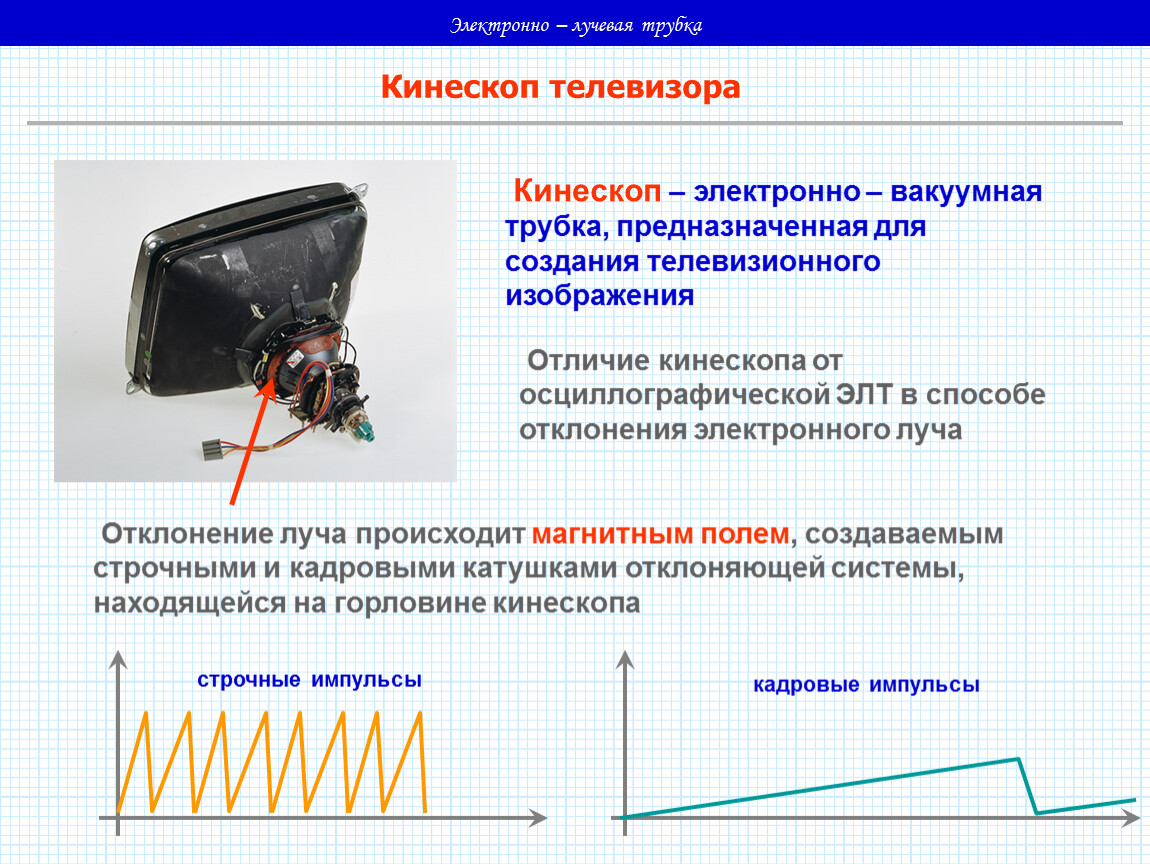

Кинескоп телевизора
Кинескоп – электронно – вакуумная трубка, предназначенная для создания телевизионного изображения
Отличие кинескопа от осциллографической ЭЛТ в способе отклонения электронного луча
Отклонение луча происходит магнитным полем, создаваемым строчными и кадровыми катушками отклоняющей системы, находящейся на горловине кинескопа
строчные импульсы
кадровые импульсы
Электронно – лучевая трубка

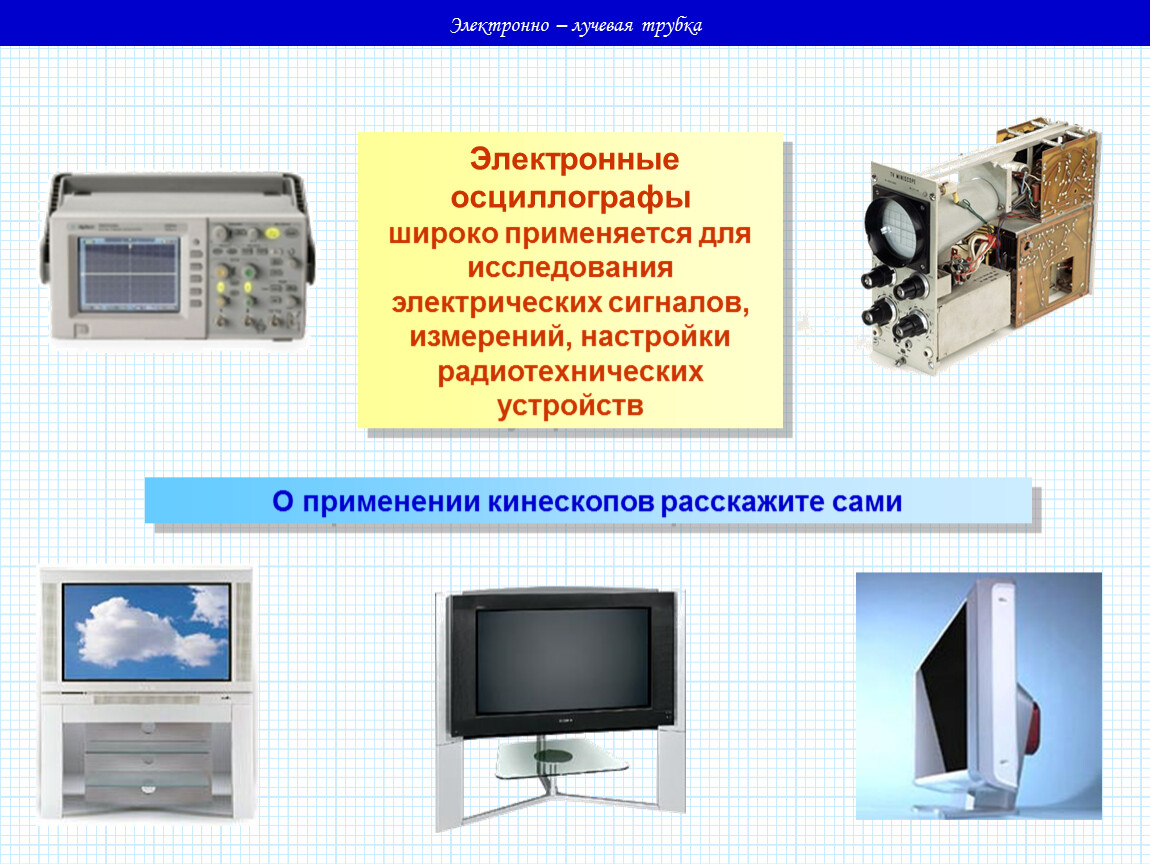

Электронные осциллографы широко применяется для исследования электрических сигналов, измерений, настройки радиотехнических устройств
О применении кинескопов расскажите сами
Применение вакуумных приборов
