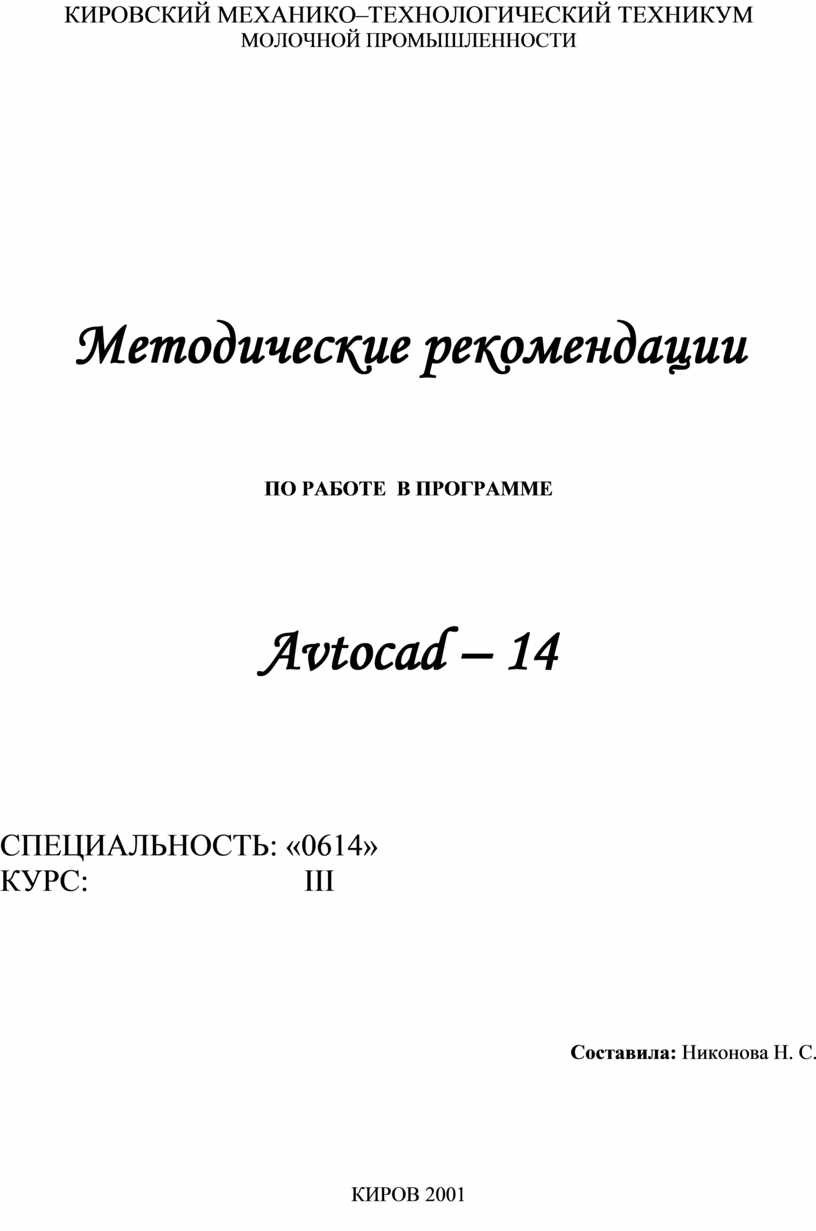

КИРОВСКИЙ МЕХАНИКО–ТЕХНОЛОГИЧЕСКИЙ ТЕХНИКУМ

МОЛОЧНОЙ ПРОМЫШЛЕННОСТИ

Методические рекомендации

ПО РАБОТЕ  В ПРОГРАММЕ

Avtocad – 14

СПЕЦИАЛЬНОСТЬ: «0614»

КУРС:                             III

Составила: Никонова Н. С.

КИРОВ 2001

Существует специальная область информатики, изучающая методы и средства обработки графических объектов.

            В обширном классе программ для обработки векторной графики особое место занимает пакет AVTOCAD.

            Возможности данного пакета можно применять при изучении дисциплин «Компьютерное сопровождение профессиональной деятельности», «Информационное обеспечение профессиональной деятельности» по специальности 0614; дисциплины «Компьютеризация производства» по специальности 2710.

Данный программный продукт позволяет проектировать различные объекты: от простой инженерной детали, до сложного архитектурного проекта. Сложные объекты разрабатываются методом послойного проектирования. Различные уровни – слои – накладывают друг на друга. Например, внешний слой может содержать план местности, а внутренний – вид и характер почв, канализационные и трубопроводы.

Поэтому, изучая приемы работы в AVTOCAD, студенты вышеуказанных специальностей смогут применять его в своей деятельности: составлять планы местности по геодезии, планы зданий по имущественным отношениям, проектировать схемы промышленного оборудования для обработки молочных продуктов и т.п.

Данные рекомендации предназначены для самостоятельного освоения приемов работы в программе AVTOCAD – 14.

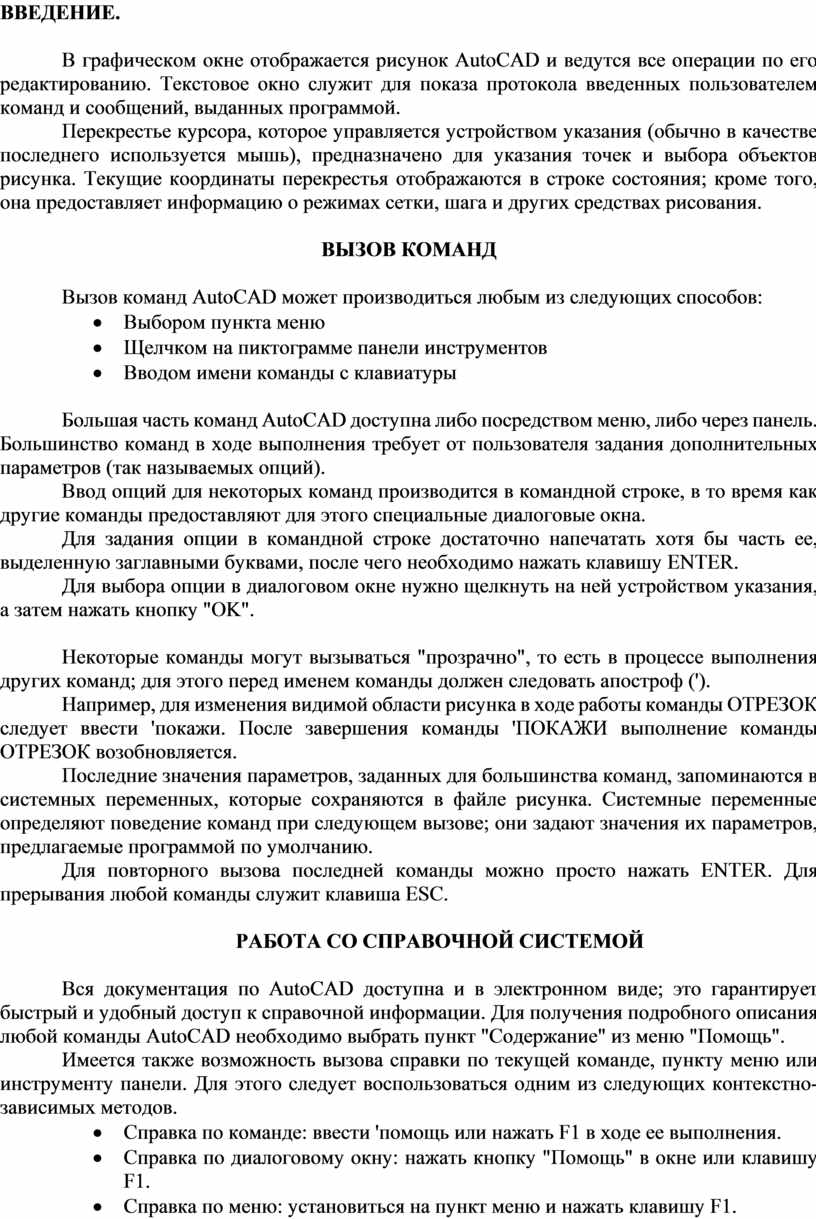

ВВЕДЕНИЕ.

В графическом окне отображается рисунок AutoCAD и ведутся все операции по его редактированию. Текстовое окно служит для показа протокола введенных пользователем команд и сообщений, выданных программой.

Перекрестье курсора, которое управляется устройством указания (обычно в качестве последнего используется мышь), предназначено для указания точек и выбора объектов рисунка. Текущие координаты перекрестья отображаются в строке состояния; кроме того, она предоставляет информацию о режимах сетки, шага и других средствах рисования.

ВЫЗОВ КОМАНД

Вызов команд AutoCAD может производиться любым из следующих способов:

·         Выбором пункта меню

·         Щелчком на пиктограмме панели инструментов

·         Вводом имени команды с клавиатуры

Большая часть команд AutoCAD доступна либо посредством меню, либо через панель. Большинство команд в ходе выполнения требует от пользователя задания дополнительных параметров (так называемых опций).

Ввод опций для некоторых команд производится в командной строке, в то время как другие команды предоставляют для этого специальные диалоговые окна.

Для задания опции в командной строке достаточно напечатать хотя бы часть ее, выделенную заглавными буквами, после чего необходимо нажать клавишу ENTER.

Для выбора опции в диалоговом окне нужно щелкнуть на ней устройством указания, а затем нажать кнопку "OK".

Некоторые команды могут вызываться "прозрачно", то есть в процессе выполнения других команд; для этого перед именем команды должен следовать апостроф (').

Например, для изменения видимой области рисунка в ходе работы команды ОТРЕЗОК следует ввести 'покажи. После завершения команды 'ПОКАЖИ выполнение команды ОТРЕЗОК возобновляется.

Последние значения параметров, заданных для большинства команд, запоминаются в системных переменных, которые сохраняются в файле рисунка. Системные переменные определяют поведение команд при следующем вызове; они задают значения их параметров, предлагаемые программой по умолчанию.

Для повторного вызова последней команды можно просто нажать ENTER. Для прерывания любой команды служит клавиша ESC.

РАБОТА СО СПРАВОЧНОЙ СИСТЕМОЙ

Вся документация по AutoCAD доступна и в электронном виде; это гарантирует быстрый и удобный доступ к справочной информации. Для получения подробного описания любой команды AutoCAD необходимо выбрать пункт "Содержание" из меню "Помощь".

Имеется также возможность вызова справки по текущей команде, пункту меню или инструменту панели. Для этого следует воспользоваться одним из следующих контекстно-зависимых методов.

·         Справка по команде: ввести 'помощь или нажать F1 в ходе ее выполнения.

·         Справка по диалоговому окну: нажать кнопку "Помощь" в окне или клавишу F1.

·         Справка по меню: установиться на пункт меню и нажать клавишу F1.

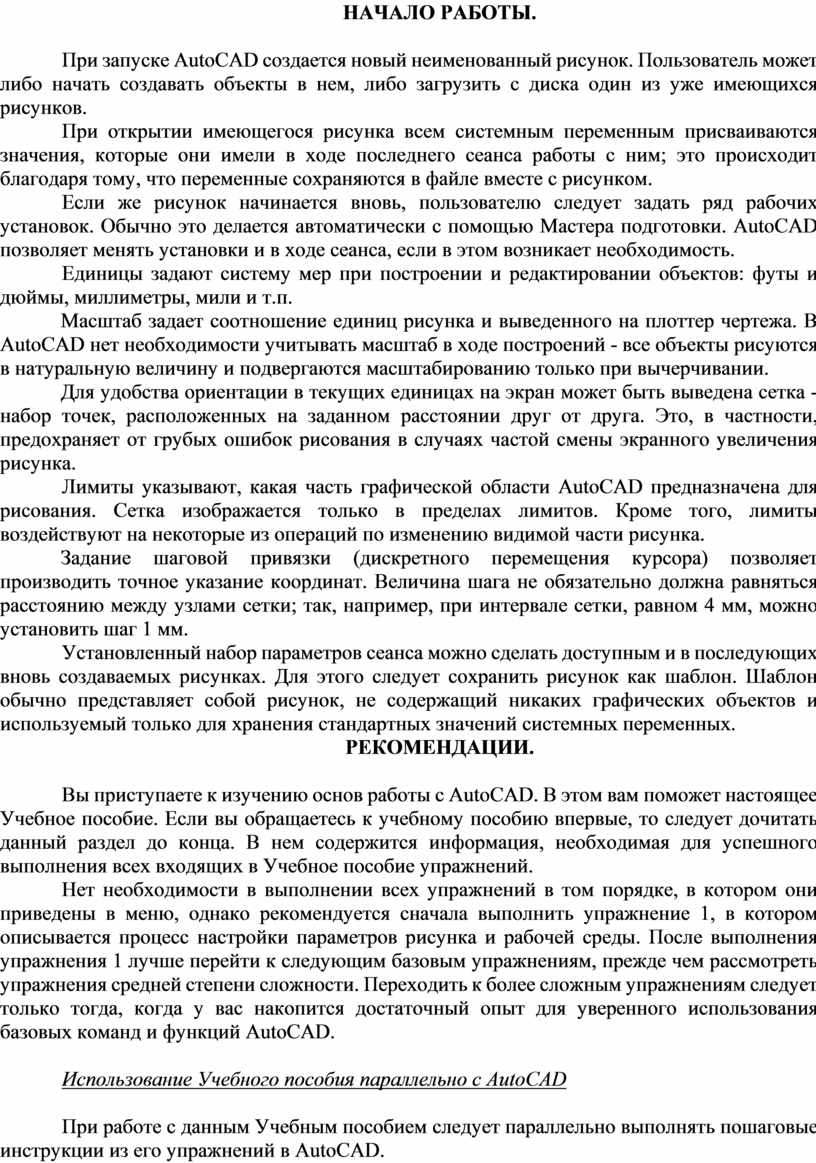

НАЧАЛО РАБОТЫ.

При запуске AutoCAD создается новый неименованный рисунок. Пользователь может либо начать создавать объекты в нем, либо загрузить с диска один из уже имеющихся рисунков.

При открытии имеющегося рисунка всем системным переменным присваиваются значения, которые они имели в ходе последнего сеанса работы с ним; это происходит благодаря тому, что переменные сохраняются в файле вместе с рисунком.

Если же рисунок начинается вновь, пользователю следует задать ряд рабочих установок. Обычно это делается автоматически с помощью Мастера подготовки. AutoCAD позволяет менять установки и в ходе сеанса, если в этом возникает необходимость.

Единицы задают систему мер при построении и редактировании объектов: футы и дюймы, миллиметры, мили и т.п.

            Масштаб задает соотношение единиц рисунка и выведенного на плоттер чертежа. В AutoCAD нет необходимости учитывать масштаб в ходе построений - все объекты рисуются в натуральную величину и подвергаются масштабированию только при вычерчивании.

            Для удобства ориентации в текущих единицах на экран может быть выведена сетка - набор точек, расположенных на заданном расстоянии друг от друга. Это, в частности, предохраняет от грубых ошибок рисования в случаях частой смены экранного увеличения рисунка.

Лимиты указывают, какая часть графической области AutoCAD предназначена для рисования. Сетка изображается только в пределах лимитов. Кроме того, лимиты воздействуют на некоторые из операций по изменению видимой части рисунка.

            Задание шаговой привязки (дискретного перемещения курсора) позволяет производить точное указание координат. Величина шага не обязательно должна равняться расстоянию между узлами сетки; так, например, при интервале сетки, равном 4 мм, можно установить шаг 1 мм.

Установленный набор параметров сеанса можно сделать доступным и в последующих вновь создаваемых рисунках. Для этого следует сохранить рисунок как шаблон. Шаблон обычно представляет собой рисунок, не содержащий никаких графических объектов и используемый только для хранения стандартных значений системных переменных.

РЕКОМЕНДАЦИИ.

Вы приступаете к изучению основ работы с AutoCAD. В этом вам поможет настоящее Учебное пособие. Если вы обращаетесь к учебному пособию впервые, то следует дочитать данный раздел до конца. В нем содержится информация, необходимая для успешного выполнения всех входящих в Учебное пособие упражнений.

Нет необходимости в выполнении всех упражнений в том порядке, в котором они приведены в меню, однако рекомендуется сначала выполнить упражнение 1, в котором описывается процесс настройки параметров рисунка и рабочей среды. После выполнения упражнения 1 лучше перейти к следующим базовым упражнениям, прежде чем рассмотреть упражнения средней степени сложности. Переходить к более сложным упражнениям следует только тогда, когда у вас накопится достаточный опыт для уверенного использования базовых команд и функций AutoCAD.

Использование Учебного пособия параллельно с AutoCAD

При работе с данным Учебным пособием следует параллельно выполнять пошаговые инструкции из его упражнений в AutoCAD.

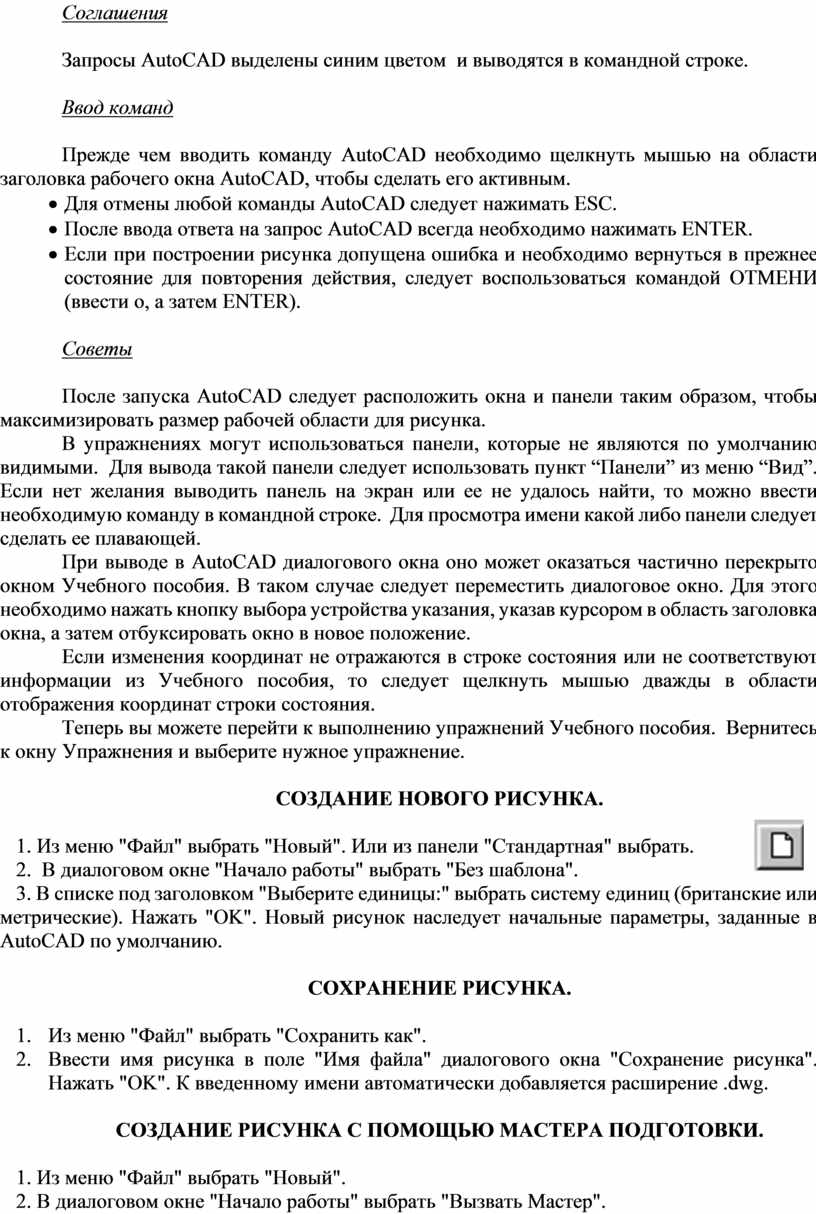

Соглашения

Запросы AutoCAD выделены синим цветом  и выводятся в командной строке.

Ввод команд

Прежде чем вводить команду AutoCAD необходимо щелкнуть мышью на области заголовка рабочего окна AutoCAD, чтобы сделать его активным.

·   Для отмены любой команды AutoCAD следует нажимать ESC.

·   После ввода ответа на запрос AutoCAD всегда необходимо нажимать ENTER.

·   Если при построении рисунка допущена ошибка и необходимо вернуться в прежнее состояние для повторения действия, следует воспользоваться командой ОТМЕНИ (ввести о, а затем ENTER).

Советы

После запуска AutoCAD следует расположить окна и панели таким образом, чтобы максимизировать размер рабочей области для рисунка.

В упражнениях могут использоваться панели, которые не являются по умолчанию видимыми.  Для вывода такой панели следует использовать пункт “Панели” из меню “Вид”.  Если нет желания выводить панель на экран или ее не удалось найти, то можно ввести необходимую команду в командной строке.  Для просмотра имени какой либо панели следует сделать ее плавающей.

При выводе в AutoCAD диалогового окна оно может оказаться частично перекрыто окном Учебного пособия. В таком случае следует переместить диалоговое окно. Для этого необходимо нажать кнопку выбора устройства указания, указав курсором в область заголовка окна, а затем отбуксировать окно в новое положение.

Если изменения координат не отражаются в строке состояния или не соответствуют информации из Учебного пособия, то следует щелкнуть мышью дважды в области отображения координат строки состояния.

Теперь вы можете перейти к выполнению упражнений Учебного пособия.  Вернитесь к окну Упражнения и выберите нужное упражнение.

СОЗДАНИЕ НОВОГО РИСУНКА.

1. Из меню "Файл" выбрать "Новый". Или из панели "Стандартная" выбрать.

2.  В диалоговом окне "Начало работы" выбрать "Без шаблона".

3. В списке под заголовком "Выберите единицы:" выбрать систему единиц (британские или метрические). Нажать "OK". Новый рисунок наследует начальные параметры, заданные в AutoCAD по умолчанию.

СОХРАНЕНИЕ РИСУНКА.

1.       Из меню "Файл" выбрать "Сохранить как".

2.       Ввести имя рисунка в поле "Имя файла" диалогового окна "Сохранение рисунка". Нажать "OK". К введенному имени автоматически добавляется расширение .dwg.

СОЗДАНИЕ РИСУНКА С ПОМОЩЬЮ МАСТЕРА ПОДГОТОВКИ.

1. Из меню "Файл" выбрать "Новый".

2. В диалоговом окне "Начало работы" выбрать "Вызвать Мастер".

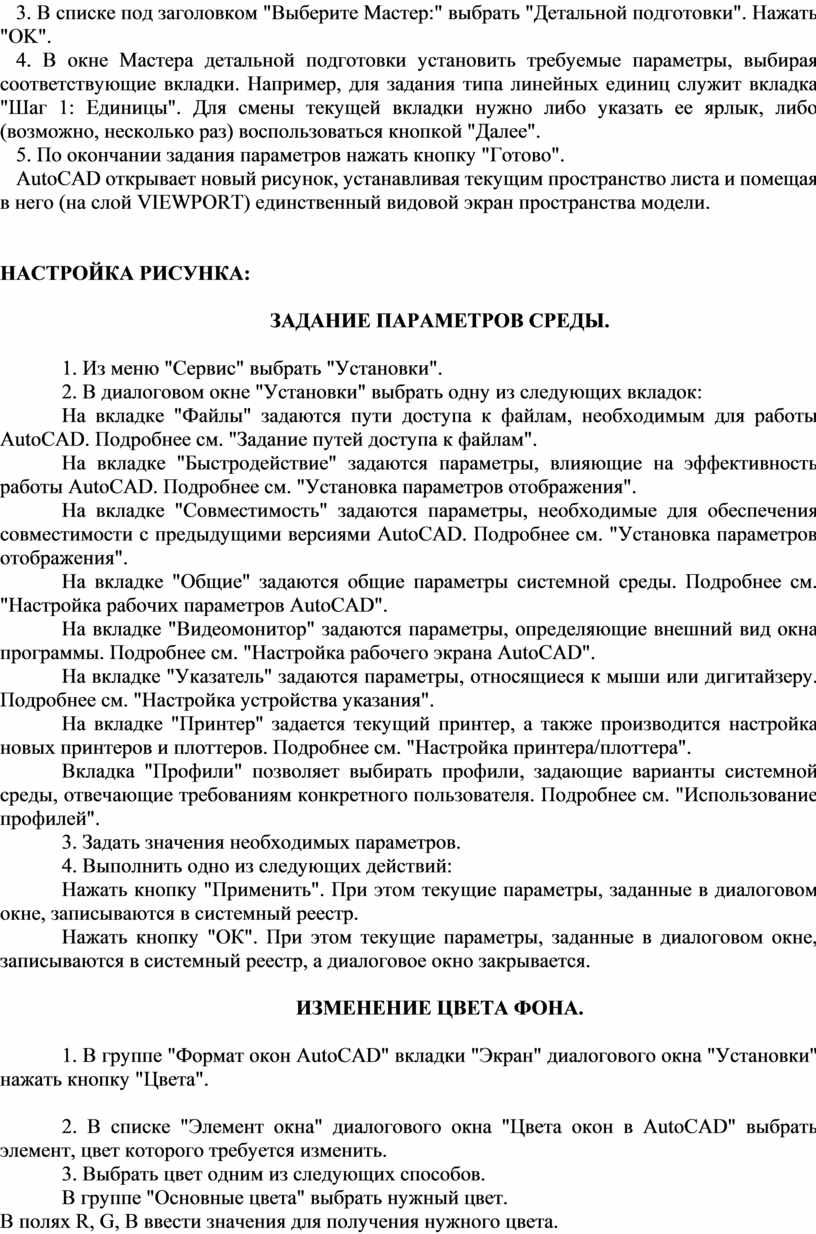

3. В списке под заголовком "Выберите Мастер:" выбрать "Детальной подготовки". Нажать "OK".

4. В окне Мастера детальной подготовки установить требуемые параметры, выбирая соответствующие вкладки. Например, для задания типа линейных единиц служит вкладка "Шаг 1: Единицы". Для смены текущей вкладки нужно либо указать ее ярлык, либо (возможно, несколько раз) воспользоваться кнопкой "Далее".

5. По окончании задания параметров нажать кнопку "Готово".

AutoCAD открывает новый рисунок, устанавливая текущим пространство листа и помещая в него (на слой VIEWPORT) единственный видовой экран пространства модели.

НАСТРОЙКА РИСУНКА:

ЗАДАНИЕ ПАРАМЕТРОВ СРЕДЫ.

1. Из меню "Сервис" выбрать "Установки".

2. В диалоговом окне "Установки" выбрать одну из следующих вкладок:

На вкладке "Файлы" задаются пути доступа к файлам, необходимым для работы AutoCAD. Подробнее см. "Задание путей доступа к файлам".

На вкладке "Быстродействие" задаются параметры, влияющие на эффективность работы AutoCAD. Подробнее см. "Установка параметров отображения".

На вкладке "Совместимость" задаются параметры, необходимые для обеспечения совместимости с предыдущими версиями AutoCAD. Подробнее см. "Установка параметров отображения".

На вкладке "Общие" задаются общие параметры системной среды. Подробнее см. "Настройка рабочих параметров AutoCAD".

На вкладке "Видеомонитор" задаются параметры, определяющие внешний вид окна программы. Подробнее см. "Настройка рабочего экрана AutoCAD".

На вкладке "Указатель" задаются параметры, относящиеся к мыши или дигитайзеру. Подробнее см. "Настройка устройства указания".

На вкладке "Принтер" задается текущий принтер, а также производится настройка новых принтеров и плоттеров. Подробнее см. "Настройка принтера/плоттера".

Вкладка "Профили" позволяет выбирать профили, задающие варианты системной среды, отвечающие требованиям конкретного пользователя. Подробнее см. "Использование профилей".

3. Задать значения необходимых параметров.

4. Выполнить одно из следующих действий:

Нажать кнопку "Применить". При этом текущие параметры, заданные в диалоговом окне, записываются в системный реестр.

Нажать кнопку "ОК". При этом текущие параметры, заданные в диалоговом окне, записываются в системный реестр, а диалоговое окно закрывается.

ИЗМЕНЕНИЕ ЦВЕТА ФОНА.

1. В группе "Формат окон AutoCAD" вкладки "Экран" диалогового окна "Установки" нажать кнопку "Цвета".

2. В списке "Элемент окна" диалогового окна "Цвета окон в AutoCAD" выбрать элемент, цвет которого требуется изменить.

3. Выбрать цвет одним из следующих способов.

В группе "Основные цвета" выбрать нужный цвет.

В полях R, G, B ввести значения для получения нужного цвета.

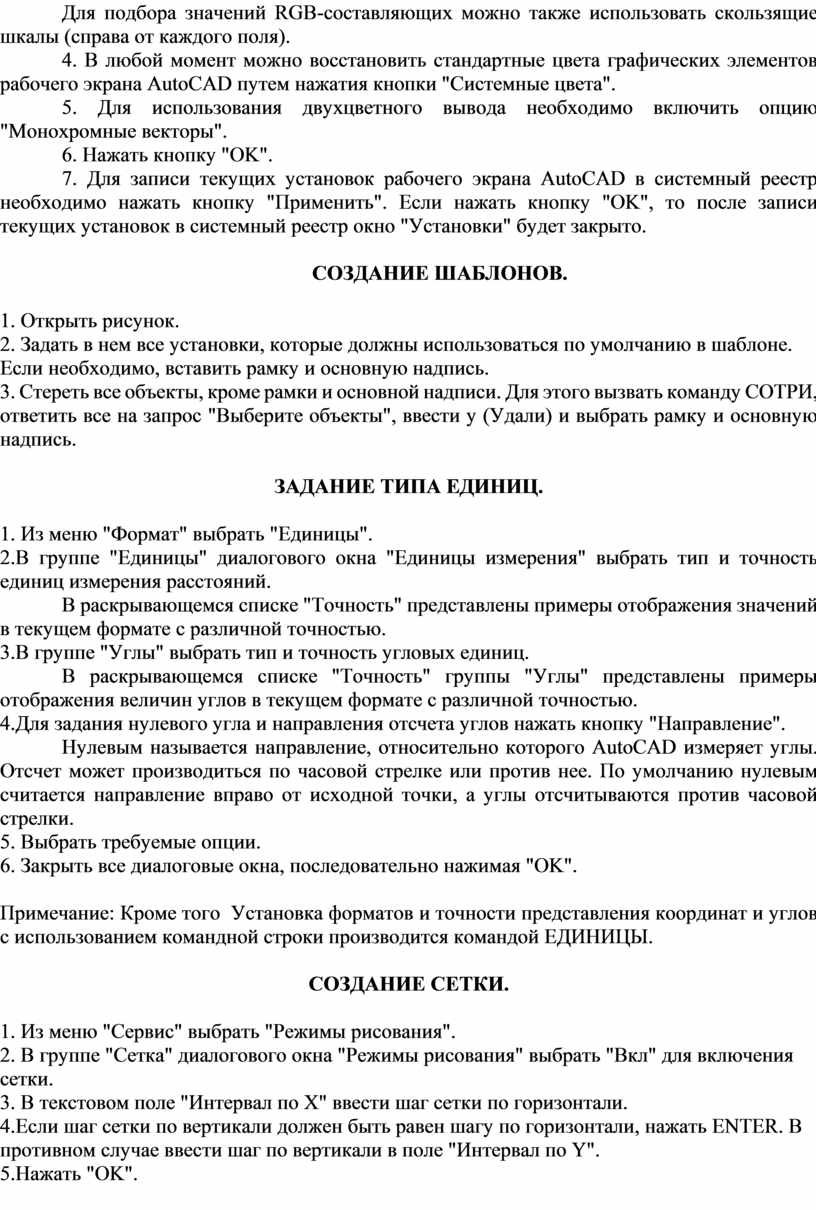

Для подбора значений RGB-составляющих можно также использовать скользящие шкалы (справа от каждого поля).

4. В любой момент можно восстановить стандартные цвета графических элементов рабочего экрана AutoCAD путем нажатия кнопки "Системные цвета".

5. Для использования двухцветного вывода необходимо включить опцию "Монохромные векторы".

6. Нажать кнопку "OK".

7. Для записи текущих установок рабочего экрана AutoCAD в системный реестр необходимо нажать кнопку "Применить". Если нажать кнопку "OK", то после записи текущих установок в системный реестр окно "Установки" будет закрыто.

СОЗДАНИЕ ШАБЛОНОВ.

1. Открыть рисунок.

2. Задать в нем все установки, которые должны использоваться по умолчанию в шаблоне.

Если необходимо, вставить рамку и основную надпись.

3. Стереть все объекты, кроме рамки и основной надписи. Для этого вызвать команду СОТРИ, ответить все на запрос "Выберите объекты", ввести у (Удали) и выбрать рамку и основную надпись.

ЗАДАНИЕ ТИПА ЕДИНИЦ.

1. Из меню "Формат" выбрать "Единицы".

2.В группе "Единицы" диалогового окна "Единицы измерения" выбрать тип и точность единиц измерения расстояний.

В раскрывающемся списке "Точность" представлены примеры отображения значений в текущем формате с различной точностью.

3.В группе "Углы" выбрать тип и точность угловых единиц.

В раскрывающемся списке "Точность" группы "Углы" представлены примеры отображения величин углов в текущем формате с различной точностью.

4.Для задания нулевого угла и направления отсчета углов нажать кнопку "Направление".

Нулевым называется направление, относительно которого AutoCAD измеряет углы. Отсчет может производиться по часовой стрелке или против нее. По умолчанию нулевым считается направление вправо от исходной точки, а углы отсчитываются против часовой стрелки.

5. Выбрать требуемые опции.

6. Закрыть все диалоговые окна, последовательно нажимая "OK".

Примечание: Кроме того  Установка форматов и точности представления координат и углов с использованием командной строки производится командой ЕДИНИЦЫ.

СОЗДАНИЕ СЕТКИ.

1. Из меню "Сервис" выбрать "Режимы рисования".

2. В группе "Сетка" диалогового окна "Режимы рисования" выбрать "Вкл" для включения сетки.

3. В текстовом поле "Интервал по X" ввести шаг сетки по горизонтали.

4.Если шаг сетки по вертикали должен быть равен шагу по горизонтали, нажать ENTER. В противном случае ввести шаг по вертикали в поле "Интервал по Y".

5.Нажать "OK".

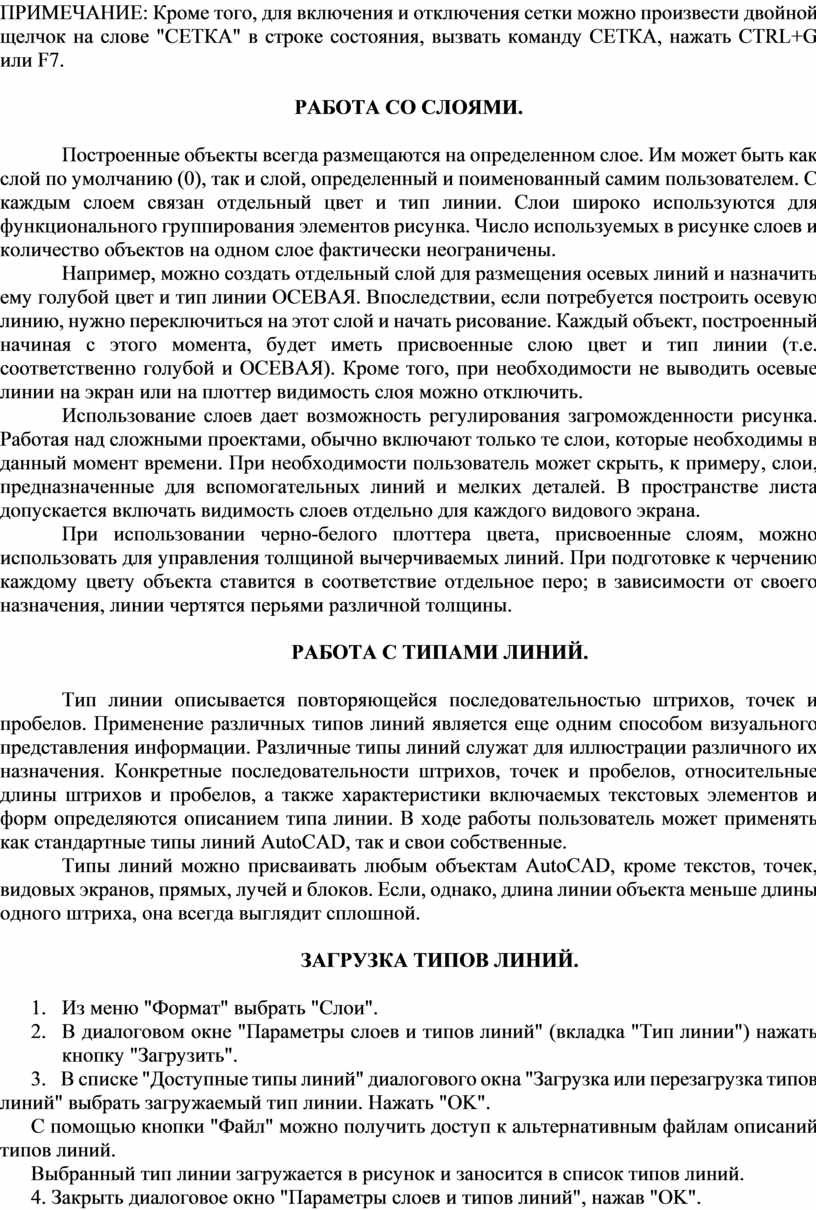

ПРИМЕЧАНИЕ: Кроме того, для включения и отключения сетки можно произвести двойной щелчок на слове "СЕТКА" в строке состояния, вызвать команду СЕТКА, нажать CTRL+G или F7.

РАБОТА СО СЛОЯМИ.

Построенные объекты всегда размещаются на определенном слое. Им может быть как слой по умолчанию (0), так и слой, определенный и поименованный самим пользователем. С каждым слоем связан отдельный цвет и тип линии. Слои широко используются для функционального группирования элементов рисунка. Число используемых в рисунке слоев и количество объектов на одном слое фактически неограничены.

Например, можно создать отдельный слой для размещения осевых линий и назначить ему голубой цвет и тип линии ОСЕВАЯ. Впоследствии, если потребуется построить осевую линию, нужно переключиться на этот слой и начать рисование. Каждый объект, построенный начиная с этого момента, будет иметь присвоенные слою цвет и тип линии (т.е. соответственно голубой и ОСЕВАЯ). Кроме того, при необходимости не выводить осевые линии на экран или на плоттер видимость слоя можно отключить.

Использование слоев дает возможность регулирования загроможденности рисунка. Работая над сложными проектами, обычно включают только те слои, которые необходимы в данный момент времени. При необходимости пользователь может скрыть, к примеру, слои, предназначенные для вспомогательных линий и мелких деталей. В пространстве листа допускается включать видимость слоев отдельно для каждого видового экрана.

При использовании черно-белого плоттера цвета, присвоенные слоям, можно использовать для управления толщиной вычерчиваемых линий. При подготовке к черчению каждому цвету объекта ставится в соответствие отдельное перо; в зависимости от своего назначения, линии чертятся перьями различной толщины.

РАБОТА С ТИПАМИ ЛИНИЙ.

Тип линии описывается повторяющейся последовательностью штрихов, точек и пробелов. Применение различных типов линий является еще одним способом визуального представления информации. Различные типы линий служат для иллюстрации различного их назначения. Конкретные последовательности штрихов, точек и пробелов, относительные длины штрихов и пробелов, а также характеристики включаемых текстовых элементов и форм определяются описанием типа линии. В ходе работы пользователь может применять как стандартные типы линий AutoCAD, так и свои собственные.

Типы линий можно присваивать любым объектам AutoCAD, кроме текстов, точек, видовых экранов, прямых, лучей и блоков. Если, однако, длина линии объекта меньше длины одного штриха, она всегда выглядит сплошной.

ЗАГРУЗКА ТИПОВ ЛИНИЙ.

1. Из меню "Формат" выбрать "Слои".
2. В диалоговом окне "Параметры слоев и типов линий" (вкладка "Тип линии") нажать кнопку "Загрузить".

3.   В списке "Доступные типы линий" диалогового окна "Загрузка или перезагрузка типов линий" выбрать загружаемый тип линии. Нажать "OK".

С помощью кнопки "Файл" можно получить доступ к альтернативным файлам описаний типов линий.

Выбранный тип линии загружается в рисунок и заносится в список типов линий.

4. Закрыть диалоговое окно "Параметры слоев и типов линий", нажав "OK".

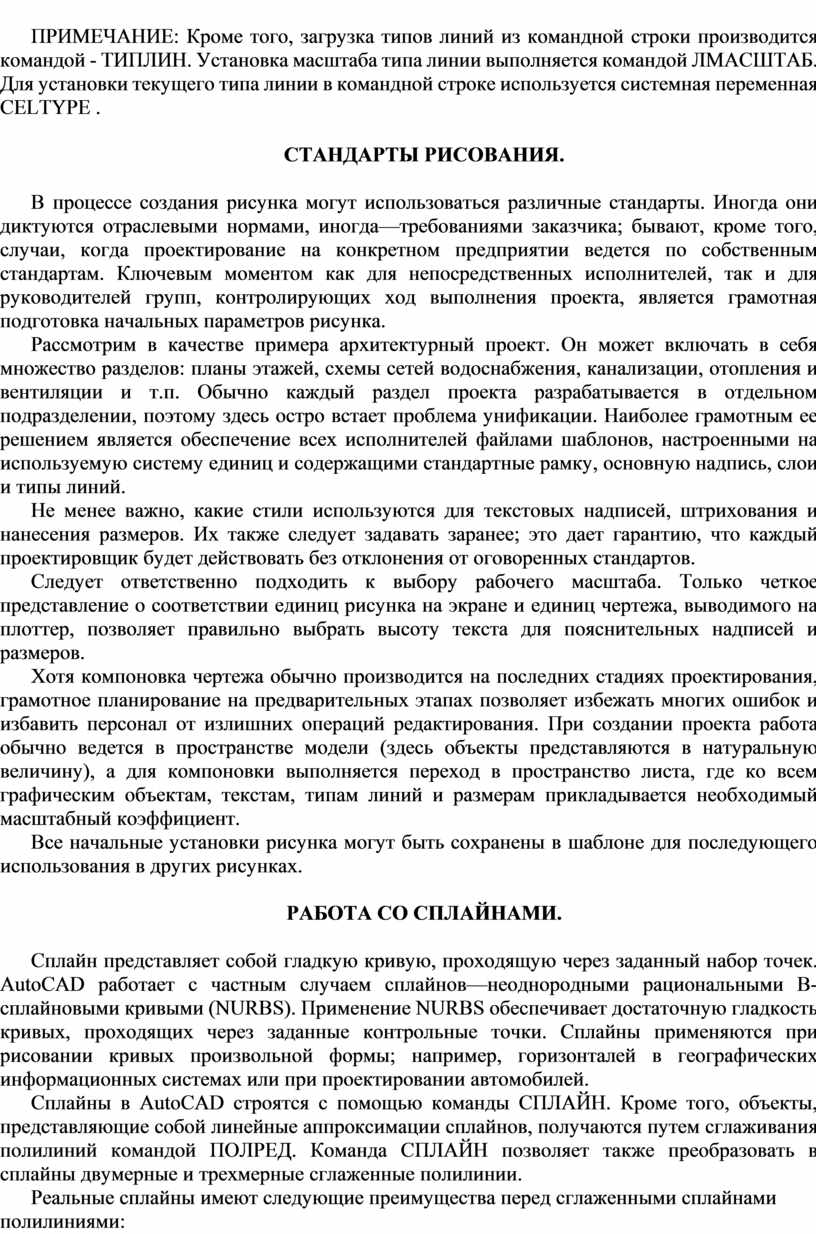

ПРИМЕЧАНИЕ: Кроме того, загрузка типов линий из командной строки производится командой - ТИПЛИН. Установка масштаба типа линии выполняется командой ЛМАСШТАБ. Для установки текущего типа линии в командной строке используется системная переменная CELTYPE .

СТАНДАРТЫ РИСОВАНИЯ.

В процессе создания рисунка могут использоваться различные стандарты. Иногда они диктуются отраслевыми нормами, иногда—требованиями заказчика; бывают, кроме того, случаи, когда проектирование на конкретном предприятии ведется по собственным стандартам. Ключевым моментом как для непосредственных исполнителей, так и для руководителей групп, контролирующих ход выполнения проекта, является грамотная подготовка начальных параметров рисунка.

Рассмотрим в качестве примера архитектурный проект. Он может включать в себя множество разделов: планы этажей, схемы сетей водоснабжения, канализации, отопления и вентиляции и т.п. Обычно каждый раздел проекта разрабатывается в отдельном подразделении, поэтому здесь остро встает проблема унификации. Наиболее грамотным ее решением является обеспечение всех исполнителей файлами шаблонов, настроенными на используемую систему единиц и содержащими стандартные рамку, основную надпись, слои и типы линий.

Не менее важно, какие стили используются для текстовых надписей, штрихования и нанесения размеров. Их также следует задавать заранее; это дает гарантию, что каждый проектировщик будет действовать без отклонения от оговоренных стандартов.

Следует ответственно подходить к выбору рабочего масштаба. Только четкое представление о соответствии единиц рисунка на экране и единиц чертежа, выводимого на плоттер, позволяет правильно выбрать высоту текста для пояснительных надписей и размеров.

Хотя компоновка чертежа обычно производится на последних стадиях проектирования, грамотное планирование на предварительных этапах позволяет избежать многих ошибок и избавить персонал от излишних операций редактирования. При создании проекта работа обычно ведется в пространстве модели (здесь объекты представляются в натуральную величину), а для компоновки выполняется переход в пространство листа, где ко всем графическим объектам, текстам, типам линий и размерам прикладывается необходимый масштабный коэффициент.

Все начальные установки рисунка могут быть сохранены в шаблоне для последующего использования в других рисунках.

РАБОТА СО СПЛАЙНАМИ.

Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек. AutoCAD работает с частным случаем сплайнов—неоднородными рациональными B-сплайновыми кривыми (NURBS). Применение NURBS обеспечивает достаточную гладкость кривых, проходящих через заданные контрольные точки. Сплайны применяются при рисовании кривых произвольной формы; например, горизонталей в географических информационных системах или при проектировании автомобилей.

Сплайны в AutoCAD строятся с помощью команды СПЛАЙН. Кроме того, объекты, представляющие собой линейные аппроксимации сплайнов, получаются путем сглаживания полилиний командой ПОЛРЕД. Команда СПЛАЙН позволяет также преобразовать в сплайны двумерные и трехмерные сглаженные полилинии.

Реальные сплайны имеют следующие преимущества перед сглаженными сплайнами полилиниями:

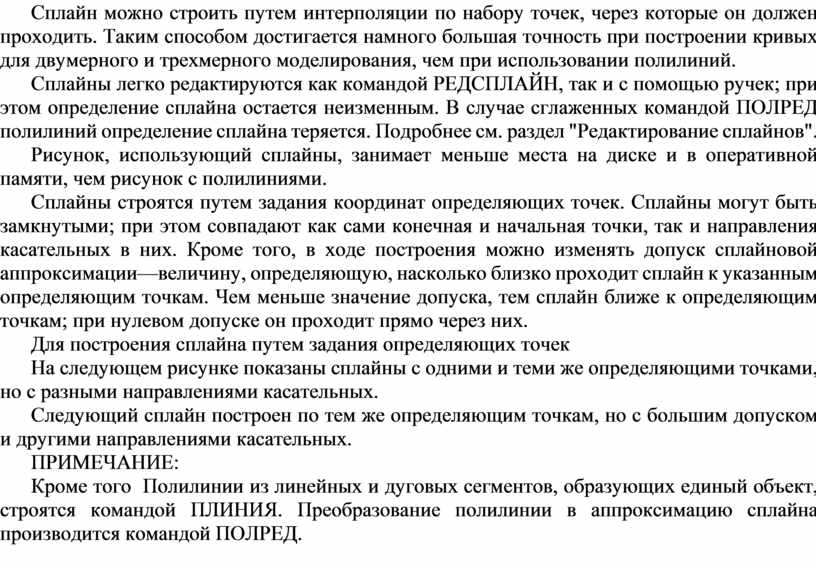

Сплайн можно строить путем интерполяции по набору точек, через которые он должен проходить. Таким способом достигается намного большая точность при построении кривых для двумерного и трехмерного моделирования, чем при использовании полилиний.

Сплайны легко редактируются как командой РЕДСПЛАЙН, так и с помощью ручек; при этом определение сплайна остается неизменным. В случае сглаженных командой ПОЛРЕД полилиний определение сплайна теряется. Подробнее см. раздел "Редактирование сплайнов".

Рисунок, использующий сплайны, занимает меньше места на диске и в оперативной памяти, чем рисунок с полилиниями.

Сплайны строятся путем задания координат определяющих точек. Сплайны могут быть замкнутыми; при этом совпадают как сами конечная и начальная точки, так и направления касательных в них. Кроме того, в ходе построения можно изменять допуск сплайновой аппроксимации—величину, определяющую, насколько близко проходит сплайн к указанным определяющим точкам. Чем меньше значение допуска, тем сплайн ближе к определяющим точкам; при нулевом допуске он проходит прямо через них.

Для построения сплайна путем задания определяющих точек

На следующем рисунке показаны сплайны с одними и теми же определяющими точками, но с разными направлениями касательных.

Следующий сплайн построен по тем же определяющим точкам, но с большим допуском и другими направлениями касательных.

ПРИМЕЧАНИЕ:

Кроме того  Полилинии из линейных и дуговых сегментов, образующих единый объект, строятся командой ПЛИНИЯ. Преобразование полилинии в аппроксимацию сплайна производится командой ПОЛРЕД.
