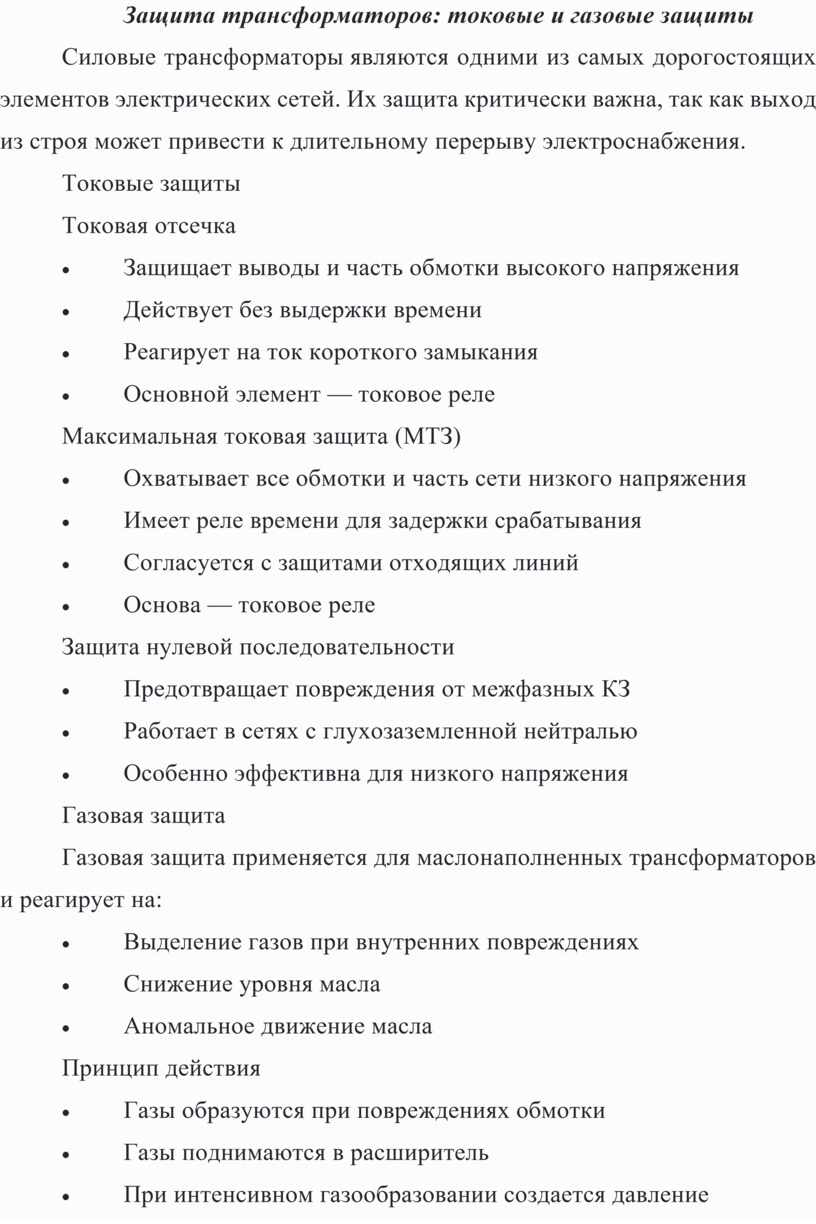

Защита трансформаторов: токовые и газовые защиты

Силовые трансформаторы являются одними из самых дорогостоящих элементов электрических сетей. Их защита критически важна, так как выход из строя может привести к длительному перерыву электроснабжения.

Токовые защиты

Токовая отсечка

·                     Защищает выводы и часть обмотки высокого напряжения

·                     Действует без выдержки времени

·                     Реагирует на ток короткого замыкания

·                     Основной элемент — токовое реле

Максимальная токовая защита (МТЗ)

·                     Охватывает все обмотки и часть сети низкого напряжения

·                     Имеет реле времени для задержки срабатывания

·                     Согласуется с защитами отходящих линий

·                     Основа — токовое реле

Защита нулевой последовательности

·                     Предотвращает повреждения от межфазных КЗ

·                     Работает в сетях с глухозаземленной нейтралью

·                     Особенно эффективна для низкого напряжения

Газовая защита

Газовая защита применяется для маслонаполненных трансформаторов и реагирует на:

·                     Выделение газов при внутренних повреждениях

·                     Снижение уровня масла

·                     Аномальное движение масла

Принцип действия

·                     Газы образуются при повреждениях обмотки

·                     Газы поднимаются в расширитель

·                     При интенсивном газообразовании создается давление

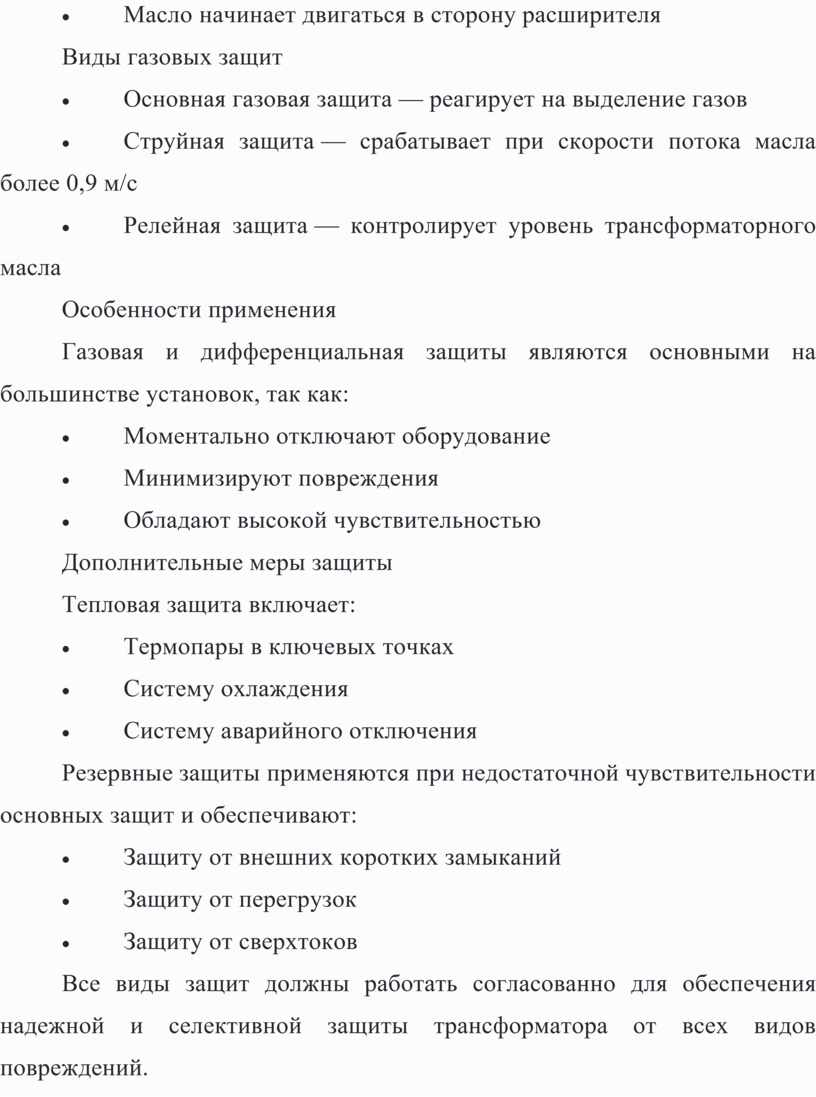

·                     Масло начинает двигаться в сторону расширителя

Виды газовых защит

·                     Основная газовая защита — реагирует на выделение газов

·                     Струйная защита — срабатывает при скорости потока масла более 0,9 м/с

·                     Релейная защита — контролирует уровень трансформаторного масла

Особенности применения

Газовая и дифференциальная защиты являются основными на большинстве установок, так как:

·                     Моментально отключают оборудование

·                     Минимизируют повреждения

·                     Обладают высокой чувствительностью

Дополнительные меры защиты

Тепловая защита включает:

·                     Термопары в ключевых точках

·                     Систему охлаждения

·                     Систему аварийного отключения

Резервные защиты применяются при недостаточной чувствительности основных защит и обеспечивают:

·                     Защиту от внешних коротких замыканий

·                     Защиту от перегрузок

·                     Защиту от сверхтоков

Все виды защит должны работать согласованно для обеспечения надежной и селективной защиты трансформатора от всех видов повреждений.
