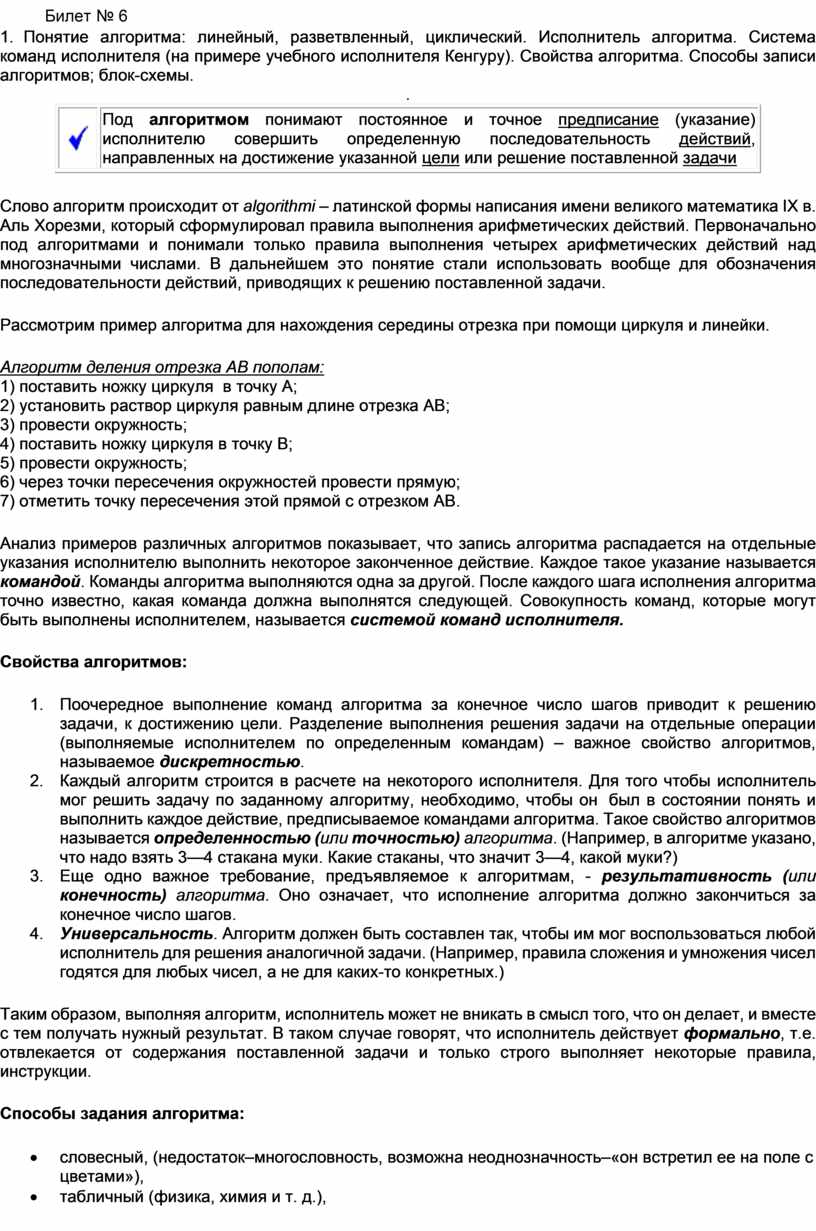

Билет № 6

1.   Понятие алгоритма: линейный, разветвленный, циклический. Исполнитель алгоритма. Система команд исполнителя (на примере учебного исполнителя Кенгуру). Свойства алгоритма. Способы записи алгоритмов; блок-схемы.

.

Слово алгоритм происходит от algorithmi – латинской формы написания имени великого математика IX в. Аль Хорезми, который сформулировал правила выполнения арифметических действий. Первоначально под алгоритмами и понимали только правила выполнения четырех арифметических действий над многозначными числами. В дальнейшем это понятие стали использовать вообще для обозначения последовательности действий, приводящих к решению поставленной задачи.

Рассмотрим пример алгоритма для нахождения середины отрезка при помощи циркуля и линейки.

Алгоритм деления отрезка АВ пополам:
1) поставить ножку циркуля  в точку А;
2) установить раствор циркуля равным длине отрезка АВ;
3) провести окружность;
4) поставить ножку циркуля в точку В;
5) провести окружность;
6) через точки пересечения окружностей провести прямую;
7) отметить точку пересечения этой прямой с отрезком АВ.

Анализ примеров различных алгоритмов показывает, что запись алгоритма распадается на отдельные указания исполнителю выполнить некоторое законченное действие. Каждое такое указание называется командой. Команды алгоритма выполняются одна за другой. После каждого шага исполнения алгоритма точно известно, какая команда должна выполнятся следующей. Совокупность команд, которые могут быть выполнены исполнителем, называется системой команд исполнителя.

Свойства алгоритмов:

1. Поочередное выполнение команд алгоритма за конечное число шагов приводит к решению задачи, к достижению цели. Разделение выполнения решения задачи на отдельные операции (выполняемые исполнителем по определенным командам) – важное свойство алгоритмов, называемое дискретностью.
2. Каждый алгоритм строится в расчете на некоторого исполнителя. Для того чтобы исполнитель мог решить задачу по заданному алгоритму, необходимо, чтобы он  был в состоянии понять и выполнить каждое действие, предписываемое командами алгоритма. Такое свойство алгоритмов называется определенностью (или точностью) алгоритма. (Например, в алгоритме указано, что надо взять 3—4 стакана муки. Какие стаканы, что значит 3—4, какой муки?)
3. Еще одно важное требование, предъявляемое к алгоритмам, - результативность (или конечность) алгоритма. Оно означает, что исполнение алгоритма должно закончиться за конечное число шагов.
4. Универсальность. Алгоритм должен быть составлен так, чтобы им мог воспользоваться любой исполнитель для решения анало­гичной задачи. (Например, правила сложения и умножения чисел годятся для любых чисел, а не для каких-то конкретных.)

Таким образом, выполняя алгоритм, исполнитель может не вникать в смысл того, что он делает, и вместе с тем получать нужный результат. В таком случае говорят, что исполнитель действует формально, т.е. отвлекается от содержания поставленной задачи и только строго выполняет некоторые правила, инструкции.

Способы задания алгоритма:

• словесный, (недостаток–многословность, возможна неоднозначность–«он встретил ее на поле с цветами»),
• табличный (физика, химия и т. д.),
• графический (блок-схемы).

Графическая форма представления алгоритма называется блок-схемой

Условные обозначения

Разберем выполнение команд учебным исполнителем  Кенгуру:

Команды линейного алгоритма в программе «Кенгу»

·         Шаг

·         Поворот на 90 градусов (против часовой стрелки)

·         Прыжок

Команда алгоритма ветвления на примере рисования рамки листа :

• Если впереди не край, то
• Шаг
• Иначе поворот
• Конец ветвления

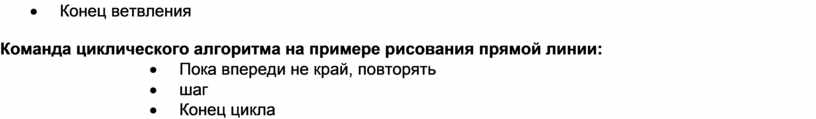

Команда циклического алгоритма на примере рисования прямой линии:

·         Пока впереди не край, повторять

·         шаг

·         Конец цикла
