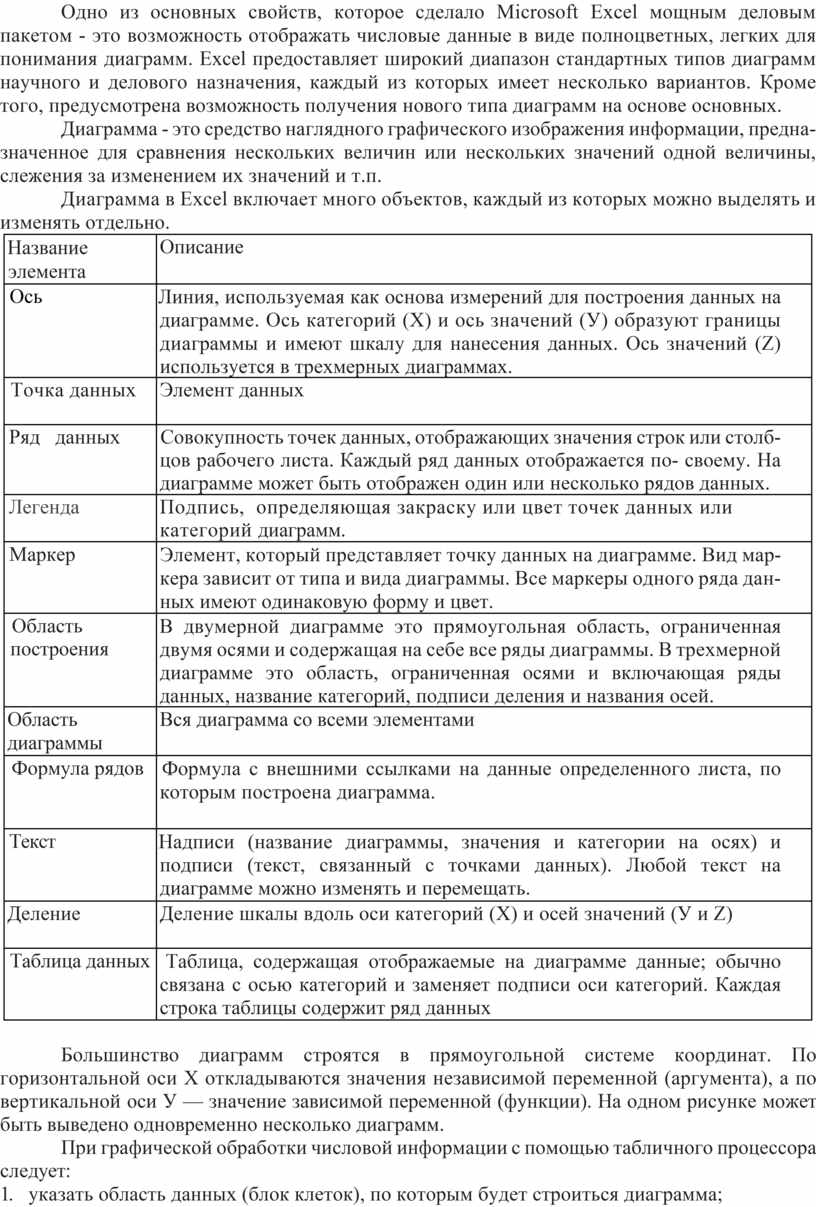

Одно из основных свойств, которое сделало Microsoft Excel мощным деловым пакетом - это возможность отображать числовые данные в виде полноцветных, легких для понимания диаграмм. Excel предоставляет широкий диапазон стандартных типов диаграмм научного и делового назначения, каждый из которых имеет несколько вариантов. Кроме того, предусмотрена возможность получения нового типа диаграмм на основе основных.
Диаграмма - это средство наглядного графического изображения информации, предназначенное для сравнения нескольких величин или нескольких значений одной величины, слежения за изменением их значений и т.п.
Диаграмма в Excel включает много объектов, каждый из которых можно выделять и изменять отдельно.
|
Название элемента |
Описание |
|
Ось |
Линия, используемая как основа измерений для построения данных на диаграмме. Ось категорий (X) и ось значений (У) образуют границы диаграммы и имеют шкалу для нанесения данных. Ось значений (Z) используется в трехмерных диаграммах. |
|
Точка данных |
Элемент данных |
|
Ряд данных |
Совокупность точек данных, отображающих значения строк или столбцов рабочего листа. Каждый ряд данных отображается по- своему. На диаграмме может быть отображен один или несколько рядов данных. |
|
Легенда |
Подпись, определяющая закраску или цвет точек данных или категорий диаграмм. |
|
Маркер |
Элемент, который представляет точку данных на диаграмме. Вид маркера зависит от типа и вида диаграммы. Все маркеры одного ряда данных имеют одинаковую форму и цвет. |
|
Область построения |
В двумерной диаграмме это прямоугольная область, ограниченная двумя осями и содержащая на себе все ряды диаграммы. В трехмерной диаграмме это область, ограниченная осями и включающая ряды данных, название категорий, подписи деления и названия осей. |
|
Область диаграммы |
Вся диаграмма со всеми элементами |
|
Формула рядов |
Формула с внешними ссылками на данные определенного листа, по которым построена диаграмма. |
|
Текст |
Надписи (название диаграммы, значения и категории на осях) и подписи (текст, связанный с точками данных). Любой текст на диаграмме можно изменять и перемещать. |
|
Деление |
Деление шкалы вдоль оси категорий (X) и осей значений (У и Z) |
|
Таблица данных |
Таблица, содержащая отображаемые на диаграмме данные; обычно связана с осью категорий и заменяет подписи оси категорий. Каждая строка таблицы содержит ряд данных |
Большинство диаграмм строятся в прямоугольной системе координат. По горизонтальной оси X откладываются значения независимой переменной (аргумента), а по вертикальной оси У — значение зависимой переменной (функции). На одном рисунке может быть выведено одновременно несколько диаграмм.
При графической обработки числовой информации с помощью табличного процессора следует:
1. указать область данных (блок клеток), по которым будет строиться диаграмма;

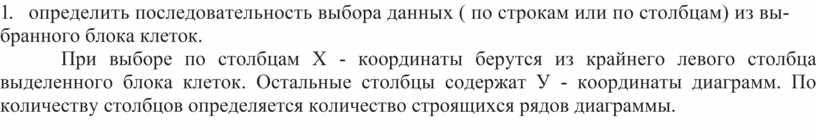

2. определить последовательность выбора данных ( по строкам или по столбцам) из выбранного блока клеток.
При выборе по столбцам Х - координаты берутся из крайнего левого столбца выделенного блока клеток. Остальные столбцы содержат У - координаты диаграмм. По количеству столбцов определяется количество строящихся рядов диаграммы.
