Электромагнитные приборы-10

Электромагнитное реле.
Генератор.

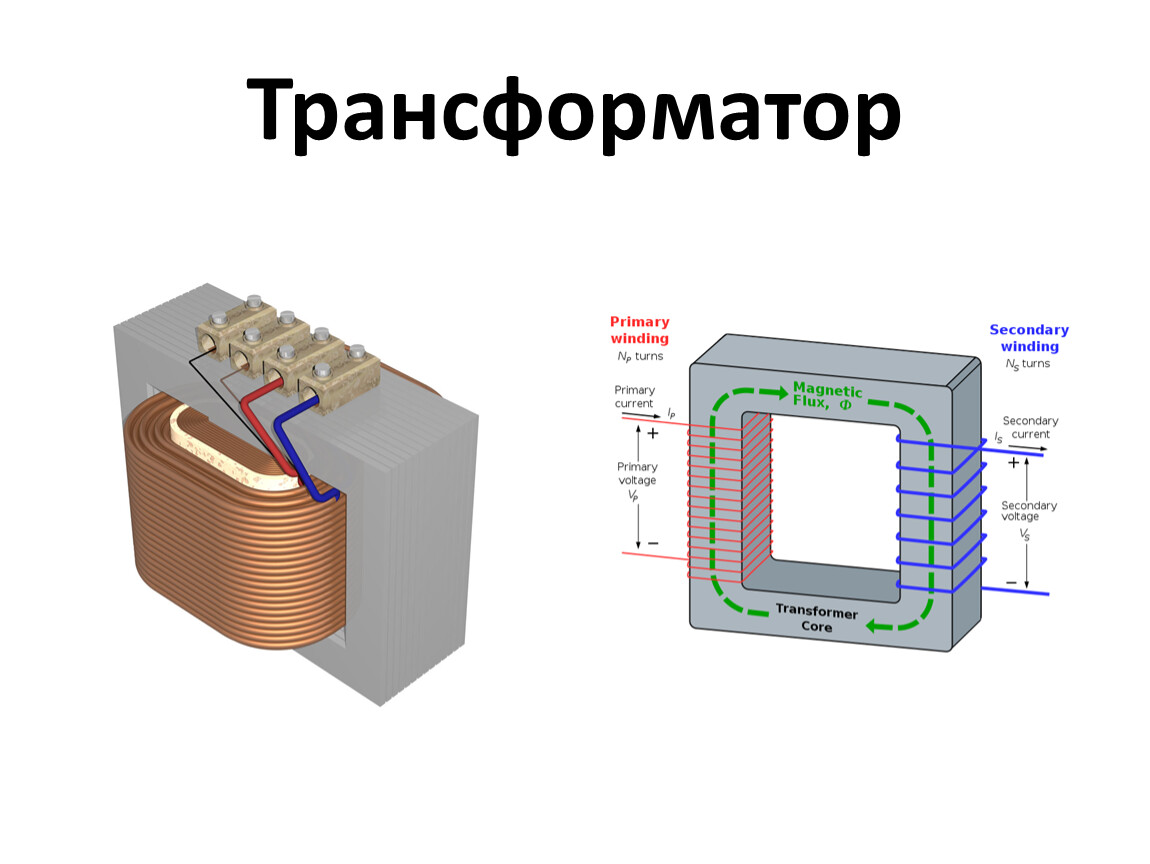

Трансформатор.

Реле - это выключатель питания, который размыкается и замыкается в других электрических цепях.
Реле управляется электромагнитом для размыкания или замыкания одного или нескольких наборов контактов.

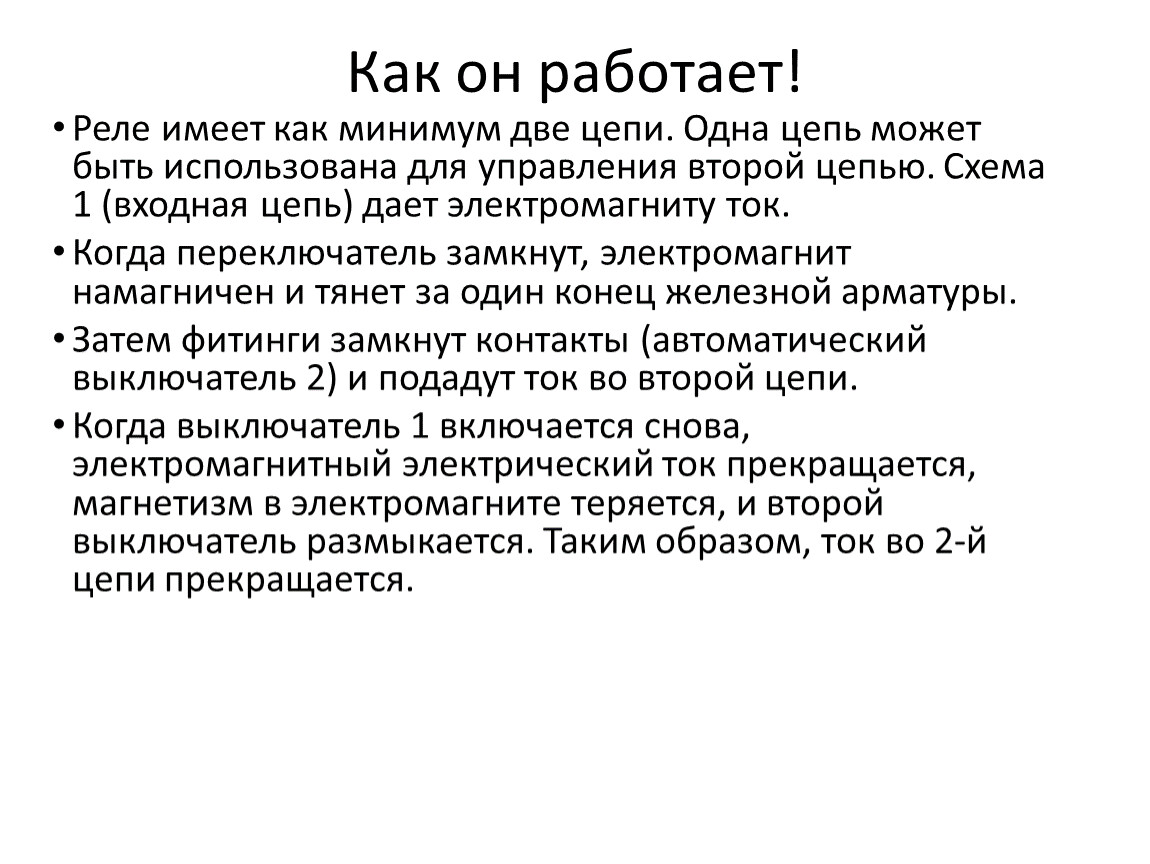

Как он работает!

Реле имеет как минимум две цепи. Одна цепь может быть использована для управления второй цепью. Схема 1 (входная цепь) дает электромагниту ток.
Когда переключатель замкнут, электромагнит намагничен и тянет за один конец железной арматуры.
Затем фитинги замкнут контакты (автоматический выключатель 2) и подадут ток во второй цепи.
Когда выключатель 1 включается снова, электромагнитный электрический ток прекращается, магнетизм в электромагните теряется, и второй выключатель размыкается. Таким образом, ток во 2-й цепи прекращается.

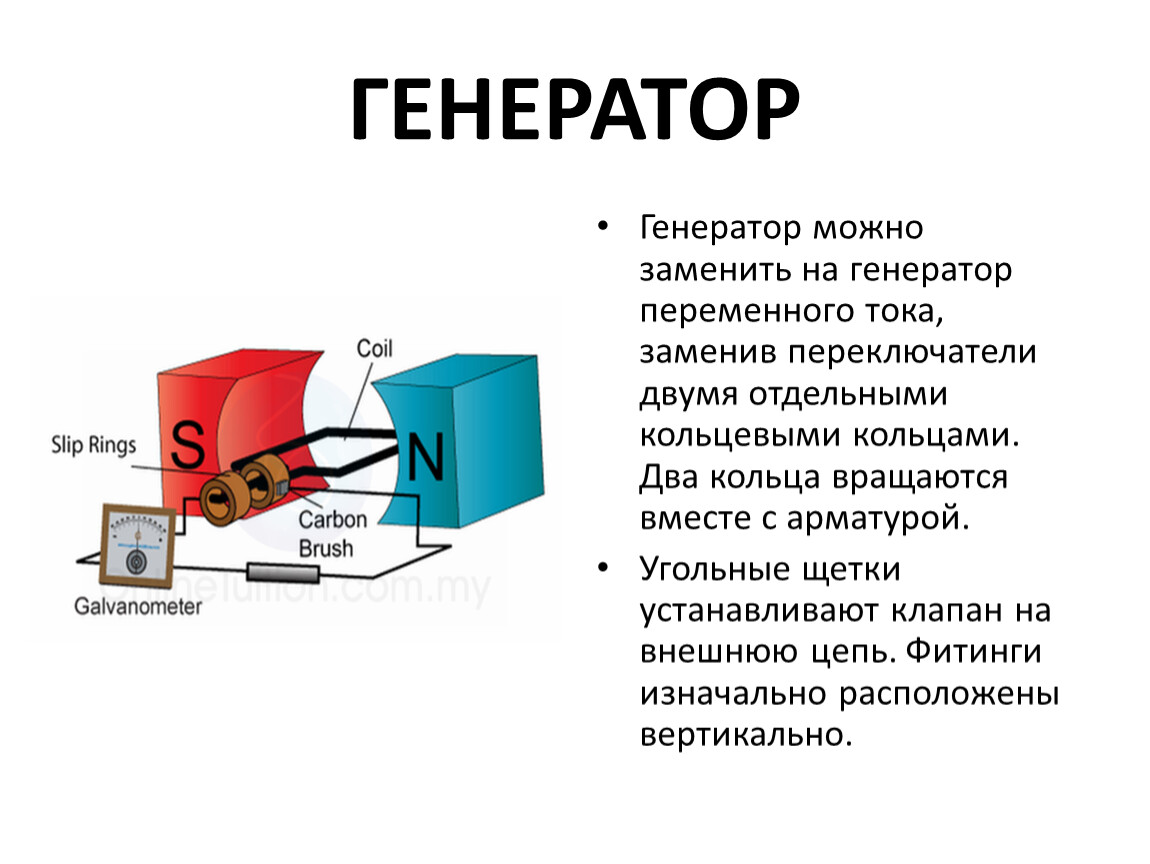

Генератор можно заменить на генератор переменного тока, заменив переключатели двумя отдельными кольцевыми кольцами. Два кольца вращаются вместе с арматурой.
Угольные щетки устанавливают клапан на внешнюю цепь. Фитинги изначально расположены вертикально.

Supplement

«Генератор для преобразования механической (кинетической) энергии в электричество во внешних электрических цепях при выработке электроэнергии». - Википедия.

Генераторы переменного тока обычно называют альтернативами.

Нам нужны две вещи для сборки генератора:
1.Магнитное поле
2. Мобильный шнур

http://nurshiyaam.wordpress.com/

Магнит создает магнитное поле.

Медная проволока оботана вдоль катушки.

Подвижные кольца прикреплены к катушке и вращаются вместе.

Щетки (обычно угольные) скользят по скользящему кольцу

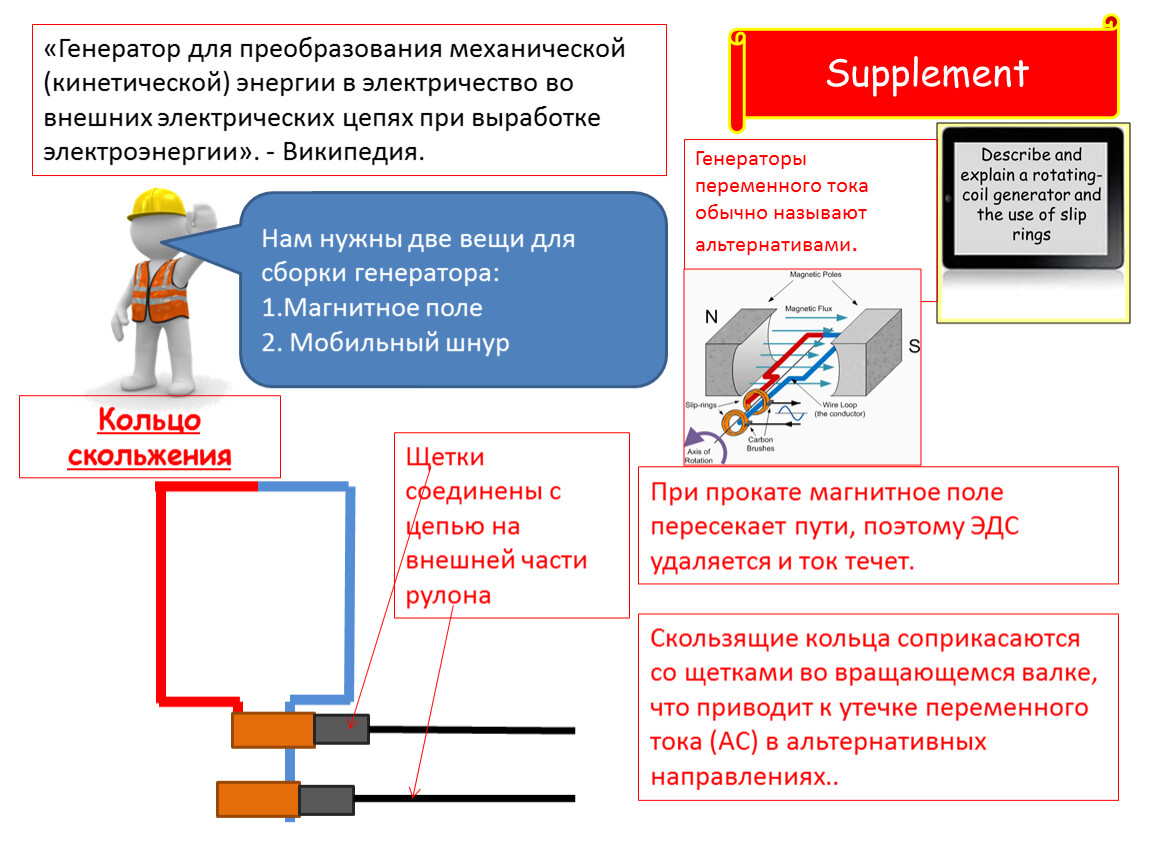

Supplement

«Генератор для преобразования механической (кинетической) энергии в электричество во внешних электрических цепях при выработке электроэнергии». - Википедия.

Генераторы переменного тока обычно называют альтернативами.
.

Нам нужны две вещи для сборки генератора:
1.Магнитное поле
2. Мобильный шнур

Щетки соединены с цепью на внешней части рулона

При прокате магнитное поле пересекает пути, поэтому ЭДС удаляется и ток течет.

Скользящие кольца соприкасаются со щетками во вращающемся валке, что приводит к утечке переменного тока (AC) в альтернативных направлениях..

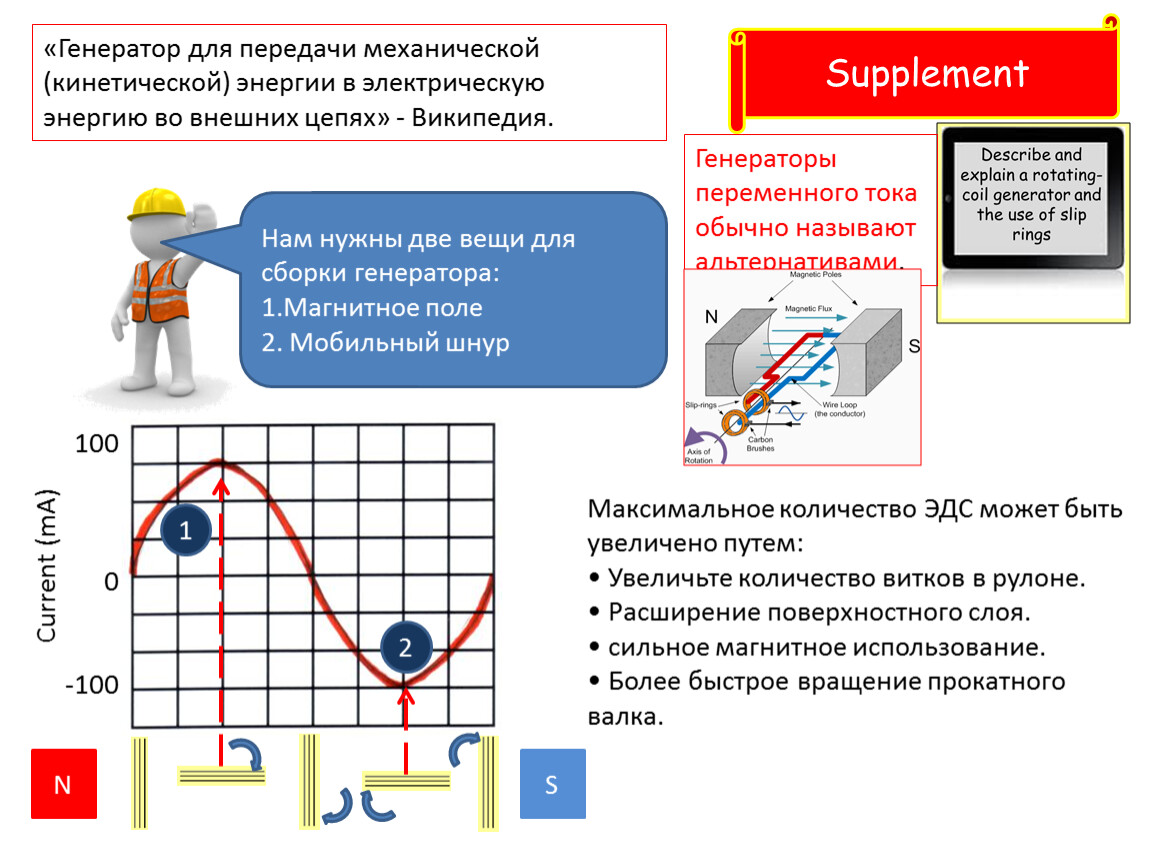

Supplement

«Генератор для передачи механической (кинетической) энергии в электрическую энергию во внешних цепях» - Википедия.

Генераторы переменного тока обычно называют альтернативами.

Нам нужны две вещи для сборки генератора:
1.Магнитное поле
2. Мобильный шнур

N

S

100



0


-100

Current (mA)

1

2

Максимальное количество ЭДС может быть увеличено путем:
• Увеличьте количество витков в рулоне.
• Расширение поверхностного слоя.
• сильное магнитное использование.
• Более быстрое вращение прокатного валка.

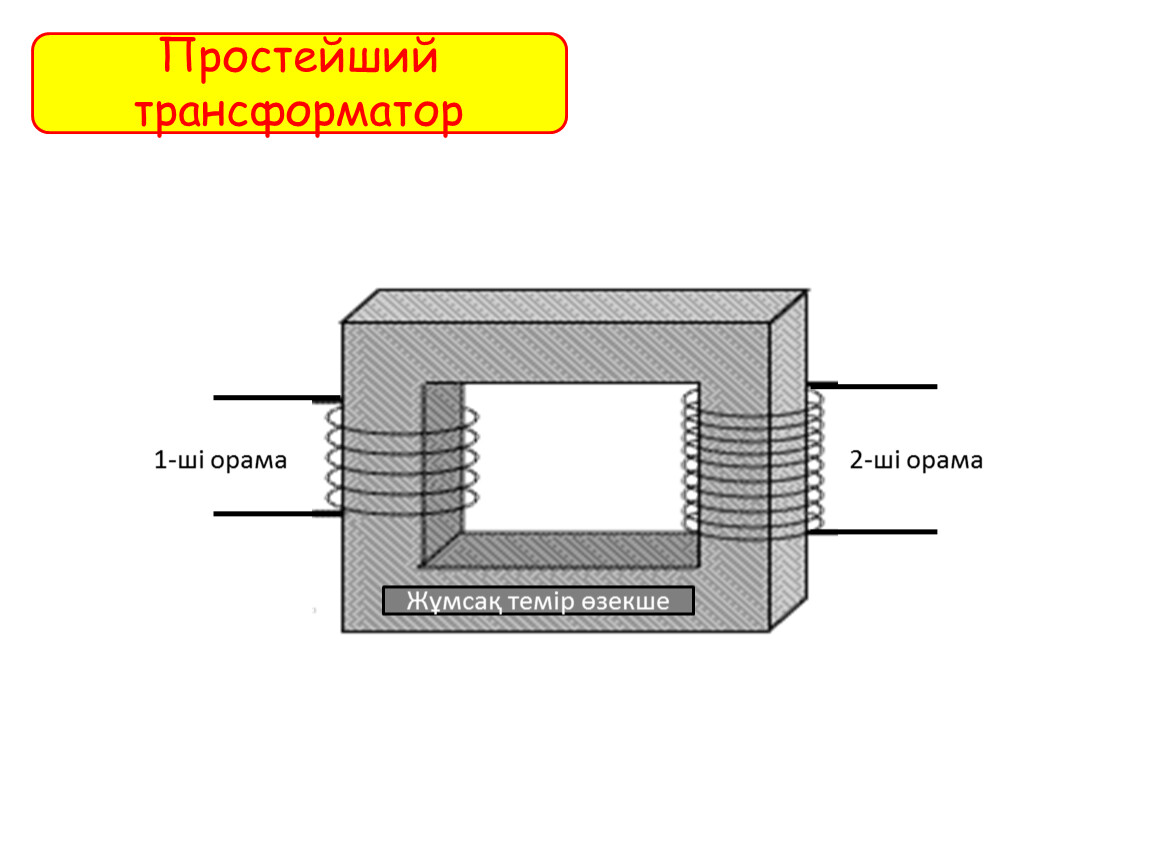

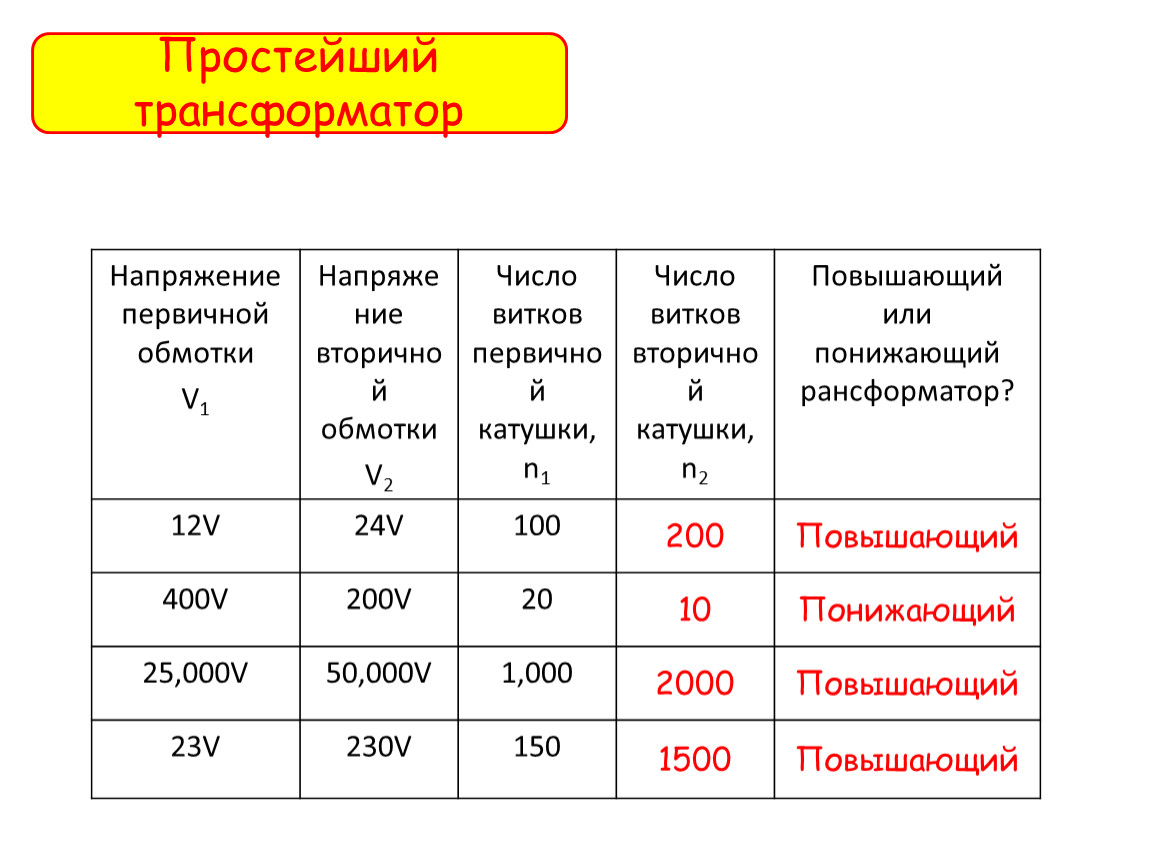

Простейший трансформатор

Жұмсақ темір өзекше

1-ші орама

2-ші орама

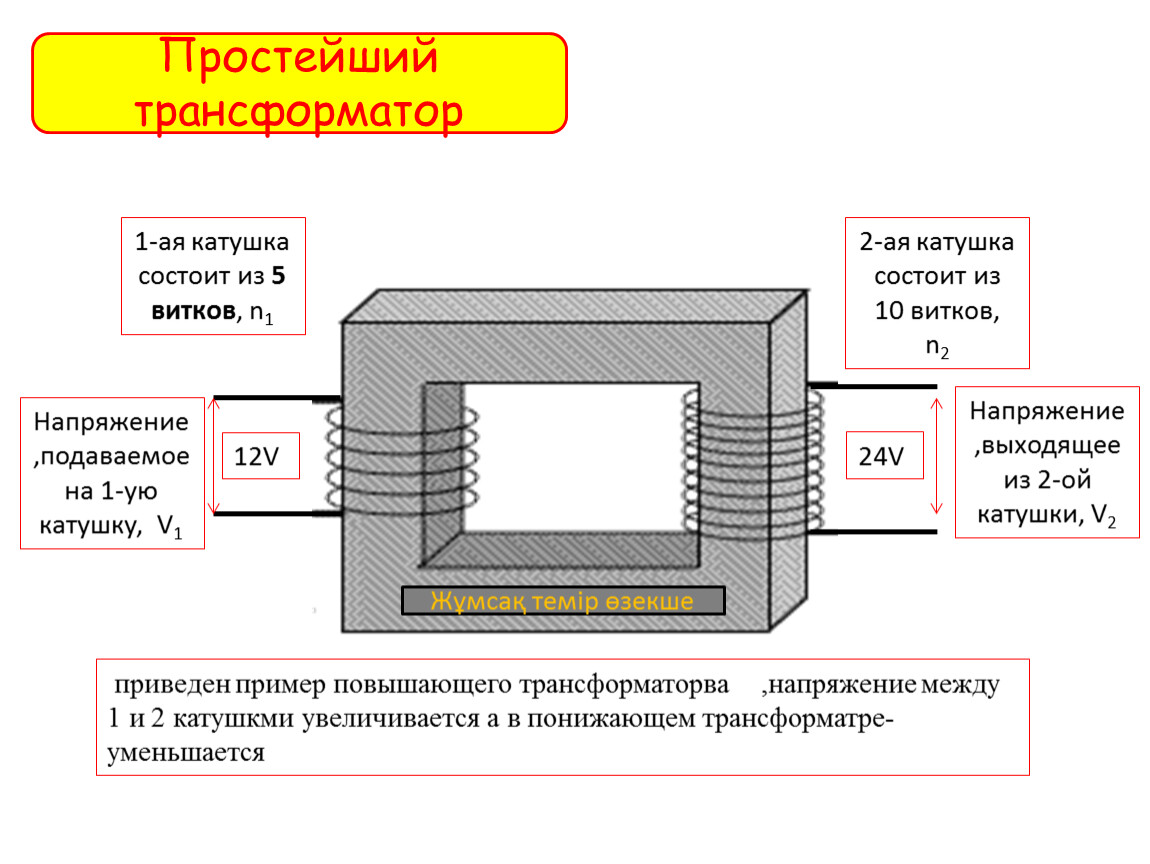

Простейший трансформатор

Жұмсақ темір өзекше

12V

Напряжение ,подаваемое на 1-ую катушку, V1

1-ая катушка состоит из 5 витков, n1

2-ая катушка состоит из 10 витков, n2

24V

Напряжение ,выходящее из 2-ой катушки, V2

приведен пример повышающего трансформаторва ,напряжение между 1 и 2 катушкми увеличивается а в понижающем трансформатре-уменьшается

Простейший трансформатор

Как это работает?

Когда переменный ток проходит через первичную обмотку, он перемещается по стержню из мягкого железа и, таким образом, генерирует переменное магнитное поле во второй обмотке. Это изменяемое поле вызывает переменное напряжение во 2-й обмоткеn

Простейший трансформатор

Как это работает?

Когда переменный ток проходит через первичную обмотку, он помещается в стержень из мягкого железа и, таким образом, генерирует переменное магнитное поле во второй обмотке. Это изменяемое поле вызывает переменное напряжение во 2-й обмотке.

Если данные линии магнитного поля полностью проходят через две обмотки, и тепло теряется, используется следующее уравнение:

Напряжение 1-й обмотки = количество витков
Второе линейное напряжение - 2-ая оботка
V2 = n2
V1 n1

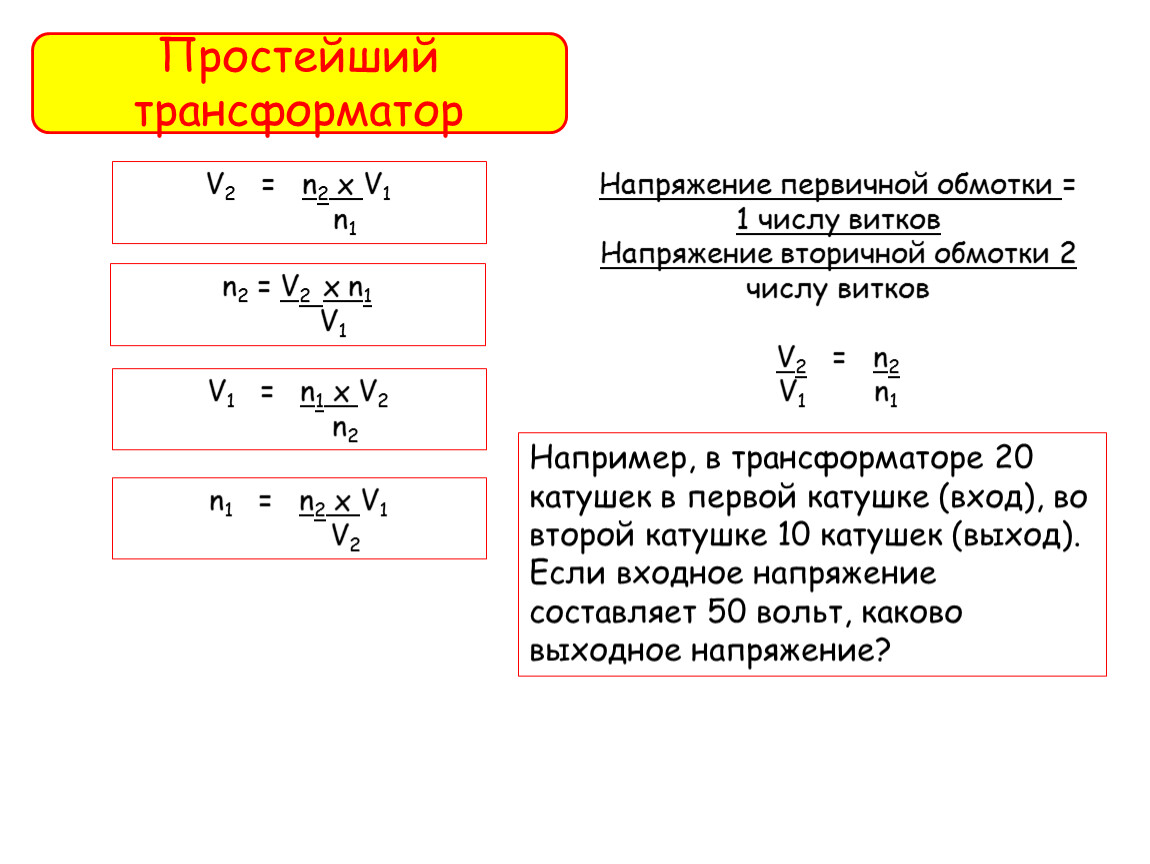

Простейший трансформатор

V2 = n2 x V1
n1

n2 = V2 x n1
V1

V1 = n1 x V2
n2

n1 = n2 x V1
V2

Например, в трансформаторе 20 катушек в первой катушке (вход), во второй катушке 10 катушек (выход). Если входное напряжение составляет 50 вольт, каково выходное напряжение?

Напряжение первичной обмотки = 1 числу витков
Напряжение вторичной обмотки 2 числу витков

V2 = n2
V1 n1

Простейший трансформатор

V2 = n2 x V1
n1

n2 = V2 x n1
V1

V1 = n1 x V2
n2

n1 = n2 x V1
V2

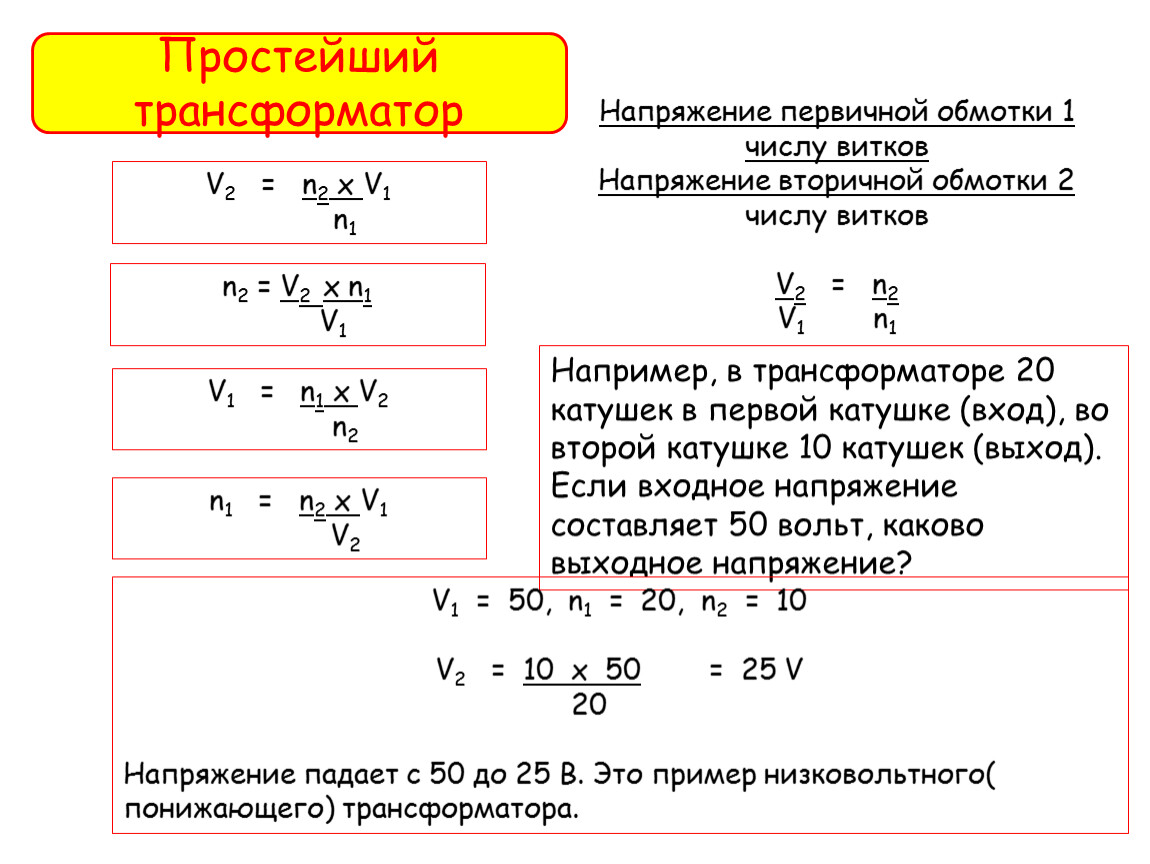

Например, в трансформаторе 20 катушек в первой катушке (вход), во второй катушке 10 катушек (выход). Если входное напряжение составляет 50 вольт, каково выходное напряжение?

V1 = 50, n1 = 20, n2 = 10

V2 = 10 x 50 = 25 V
20

Напряжение падает с 50 до 25 В. Это пример низковольтного( понижающего) трансформатора.

Напряжение первичной обмотки 1 числу витков
Напряжение вторичной обмотки 2 числу витков

V2 = n2
V1 n1

Простейший трансформатор

Простейший трансформатор

В железном рулоне, который изменяется в первой упаковке (a.c), он вызывает магнитное поле в одной фазе тока.
Поскольку магнитное поле пересекает 2-ю обмотку и магнитный поток изменяется, закон Фарадея индуцируется ЭДС. Он прямо пропорционален скорости преобразования магнитного потока EKC и, следовательно, индуцированная ЭДС будет изменяться с той же частотой, что и первый ток.
