Магнитное поле





Согласно теории близкодействия ток в одном из проводников не может непосредственно действовать на ток в другом проводнике.

В пространстве, окружающем неподвижные электрические заряды, возникает электрическое поле, в пространстве, окружающем токи, возникает поле, называемое магнитным.



Электрический ток в одном из проводников создает вокруг себя магнитное поле, которое действует на ток во втором проводнике. А поле, созданное электрическим током второго проводника, действует на первый.



Магнитное поле представляет собой особую форму материи, посредством которой осуществляется взаимодействие между движущимися электрически заряженными частицами.

•          Вектор магнитной индукции B [Тл]: это силовая характеристика магнитного поля. Направление В это направление от южного полюса к северному полюсу магнитной стрелки, свободно устанавливающейся в магнитном поле (совпадает с направлением положительной нормали к замкнутому контуру с током).

•          Правило Буравчика: если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора В.





Свойства магнитного поля



Постоянное (или стационарное) магнитное поле - это магнитное поле, неизменяющееся во времени

1. Магнитное поле создается движущимися заряженными частицами и телами, проводниками с током, постоянными магнитами.

2. Магнитное поле действует на движущиеся заряженные частицы и тела, на проводники с током, на постоянные магниты, на рамку с током.

3. Магнитное поле вихревое, т.е. не имеет источника.



Графическое изображение магнитного поля.

До сих пор для графического изображения магнитных полей мы пользовались линиями, которые условно называли магнитными линиями или линиями магнитного поля. Более точное название магнитных линий — линии магнитной индукции (или линии индукции магнитного поля). Вектор магнитной индукции прямого проводника с током направлен по касательной в каждой точке поля Данное определение линий магнитной индукции можно пояснить с помощью рисунка. На нём изображён проводник с током, расположенный перпендикулярно плоскости чертежа. Окружность вокруг проводника представляет собой одну из линий индукции магнитного поля, созданного протекающим по проводнику током. Во всех точках однородного магнитного поля вектор магнитной индукции В одинаков по модулю и по направлениюПроведённые к этой окружности касательные в любой точке совпадают с вектором магнитной индукции.

Теперь, пользуясь термином «магнитная индукция», назовём основные признаки однородного и неоднородного магнитных полей.

В однородном магнитном поле  вектор магнитной индукции http://vip8082p.vip8081p.beget.tech/%D0%A4%D0%B8%D0%B7%D0%B8%D0%BA%D0%B0_9_%D0%BA%D0%BB_%D0%9F%D0%B5%D1%80%D1%8B%D1%88%D0%BA%D0%B8%D0%BD_%D0%93%D0%94%D0%97/37.2.jpgво всех произвольно выбранных точках поля одинаков как по модулю, так и по направлению.

Однородное

магнитное поле

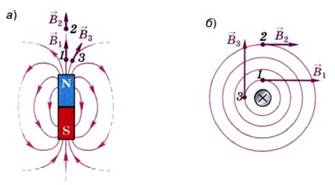

Сравним это поле с двумя неоднородными полями: полем постоянного полосового магнита (рис. а) и полем тока, протекающего по прямолинейному участку проводника (рис. б).

В разных точках неоднородного магнитного поля вектор магнитной индукции может быть различным как по модулю, так и по направлению

Легко заметить, что в неоднородных полях, в отличие от однородного, вектор магнитной индукции меняется от точки к точке. Например, в каждом из рассматриваемых неоднородных полей при переходе из точки 1 в точку 2 вектор магнитной индукции меняется по модулю, при переходе из точки 1 в точку 3 — по направлению, при переходе из точки 2 в точку 3 вектор магнитной индукции меняется как по модулю, так и по направлению.

Магнитное поле называется однородным, если во всех его точках магнитная индукция http://vip8082p.vip8081p.beget.tech/%D0%A4%D0%B8%D0%B7%D0%B8%D0%BA%D0%B0_9_%D0%BA%D0%BB_%D0%9F%D0%B5%D1%80%D1%8B%D1%88%D0%BA%D0%B8%D0%BD_%D0%93%D0%94%D0%97/37.2.jpg одинакова. В противном случае поле называется неоднородным.

Чем больше магнитная индукция в данной точке поля, тем с большей силой будет действовать поле в этой точке на магнитную стрелку или движущийся электрический заряд.
