Функциональная грамотность. Составление заданий естественно-научной грамотности.

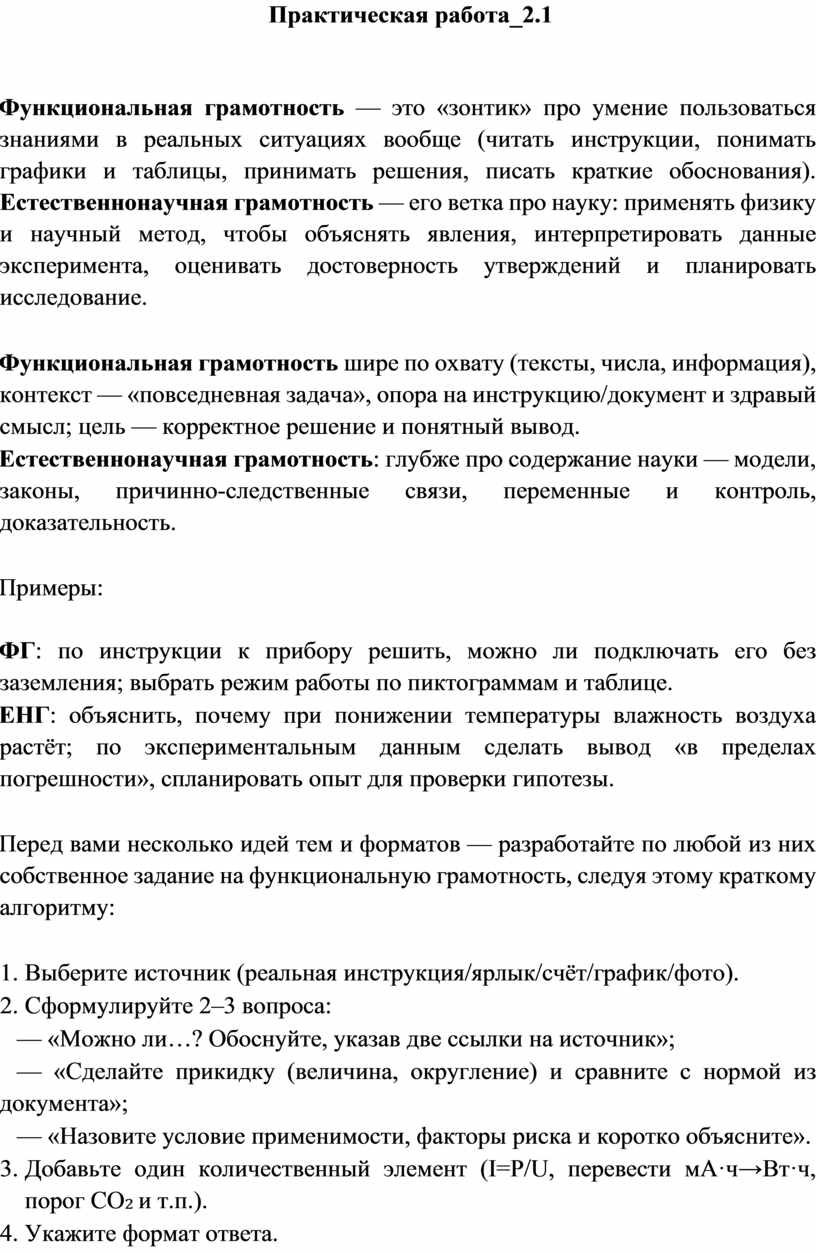

 Практическая работа_2.1

Функциональная грамотность — это «зонтик» про умение пользоваться знаниями в реальных ситуациях вообще (читать инструкции, понимать графики и таблицы, принимать решения, писать краткие обоснования). Естественнонаучная грамотность — его ветка про науку: применять физику и научный метод, чтобы объяснять явления, интерпретировать данные эксперимента, оценивать достоверность утверждений и планировать исследование.

Функциональная грамотность шире по охвату (тексты, числа, информация), контекст — «повседневная задача», опора на инструкцию/документ и здравый смысл; цель — корректное решение и понятный вывод.

Естественнонаучная грамотность: глубже про содержание науки — модели, законы, причинно-следственные связи, переменные и контроль, доказательность.

Примеры:

ФГ: по инструкции к прибору решить, можно ли подключать его без заземления; выбрать режим работы по пиктограммам и таблице.

ЕНГ: объяснить, почему при понижении температуры влажность воздуха растёт; по экспериментальным данным сделать вывод «в пределах погрешности», спланировать опыт для проверки гипотезы.

Перед вами несколько идей тем и форматов — разработайте по любой из них собственное задание на функциональную грамотность, следуя этому краткому алгоритму:

1.   Выберите источник (реальная инструкция/ярлык/счёт/график/фото).

2.   Сформулируйте 2–3 вопроса:

   — «Можно ли…? Обоснуйте, указав две ссылки на источник»;

   — «Сделайте прикидку (величина, округление) и сравните с нормой из документа»;

   — «Назовите условие применимости, факторы риска и коротко объясните».

3.   Добавьте один количественный элемент (I=P/U, перевести мА·ч→Вт·ч, порог CO и т.п.).

4.   Укажите формат ответа.

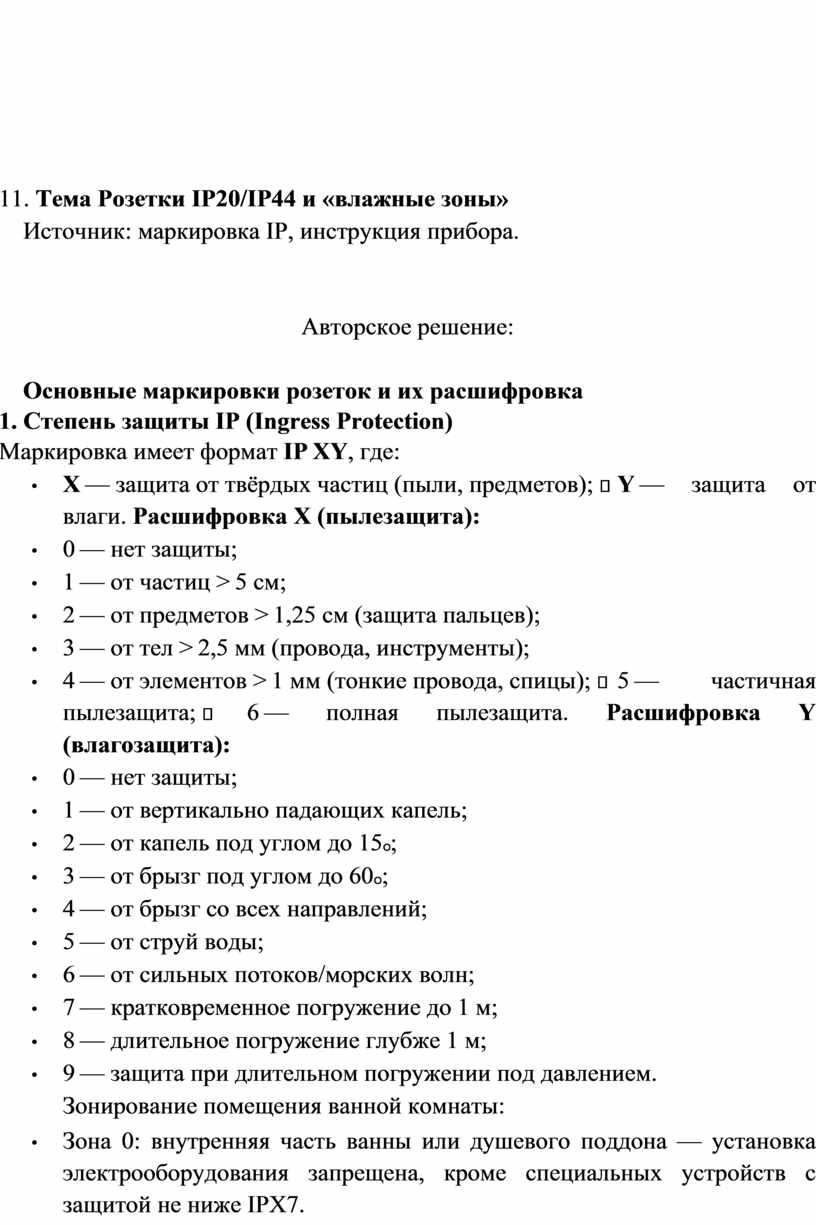

11. Тема Розетки IP20/IP44 и «влажные зоны»

    Источник: маркировка IP, инструкция прибора.

Авторское решение:

    Основные маркировки розеток и их расшифровка

1. Степень защиты IP (Ingress Protection)

Маркировка имеет формат IP XY, где:

•       X — защита от твёрдых частиц (пыли, предметов);  Y — защита от влаги. Расшифровка X (пылезащита):

•       0 — нет защиты;

•       1 — от частиц > 5 см;

•       2 — от предметов > 1,25 см (защита пальцев);

•       3 — от тел > 2,5 мм (провода, инструменты);

•       4 — от элементов > 1 мм (тонкие провода, спицы);  5 — частичная пылезащита;              6 — полная пылезащита. Расшифровка Y (влагозащита):

•       0 — нет защиты;

•       1 — от вертикально падающих капель;

•       2 — от капель под углом до 15;

•       3 — от брызг под углом до 60;

•       4 — от брызг со всех направлений;

•       5 — от струй воды;

•       6 — от сильных потоков/морских волн;

•       7 — кратковременное погружение до 1 м;

•       8 — длительное погружение глубже 1 м;

•       9 — защита при длительном погружении под давлением.

Зонирование помещения ванной комнаты:

•       Зона 0: внутренняя часть ванны или душевого поддона — установка электрооборудования запрещена, кроме специальных устройств с защитой не ниже IPX7.

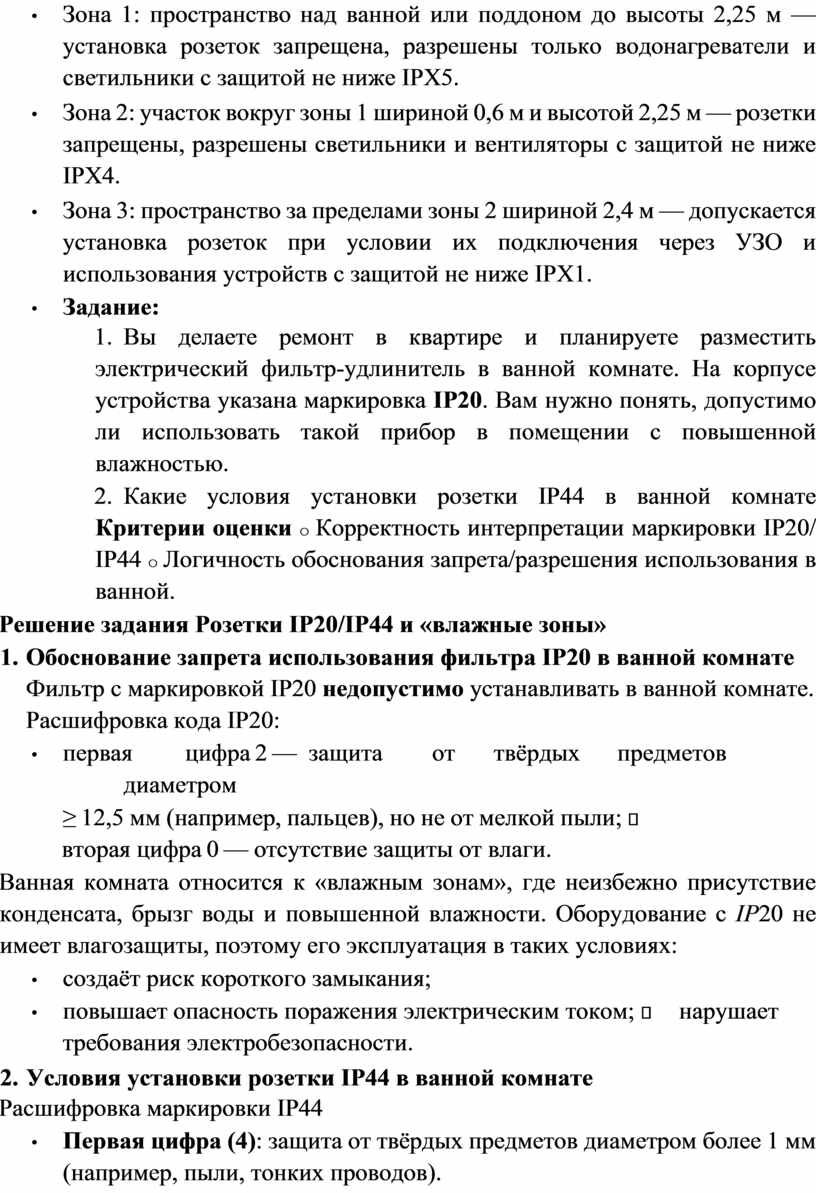

•       Зона 1: пространство над ванной или поддоном до высоты 2,25 м — установка розеток запрещена, разрешены только водонагреватели и светильники с защитой не ниже IPX5.

•       Зона 2: участок вокруг зоны 1 шириной 0,6 м и высотой 2,25 м — розетки запрещены, разрешены светильники и вентиляторы с защитой не ниже IPX4.

•       Зона 3: пространство за пределами зоны 2 шириной 2,4 м — допускается установка розеток при условии их подключения через УЗО и использования устройств с защитой не ниже IPX1.

•       Задание:

1.    Вы делаете ремонт в квартире и планируете разместить электрический фильтр-удлинитель в ванной комнате. На корпусе устройства указана маркировка IP20. Вам нужно понять, допустимо ли использовать такой прибор в помещении с повышенной влажностью.

2.    Какие условия установки розетки IP44 в ванной комнате Критерии оценки o Корректность интерпретации маркировки IP20/ IP44 o Логичность обоснования запрета/разрешения использования в ванной.

Решение задания Розетки IP20/IP44 и «влажные зоны»

1.   Обоснование запрета использования фильтра IP20 в ванной комнате Фильтр с маркировкой IP20 недопустимо устанавливать в ванной комнате. Расшифровка кода IP20:

•       первая        цифра 2 — защита       от      твёрдых     предметов диаметром

≥ 12,5 мм (например, пальцев), но не от мелкой пыли;        вторая цифра 0 — отсутствие защиты от влаги.

Ванная комната относится к «влажным зонам», где неизбежно присутствие конденсата, брызг воды и повышенной влажности. Оборудование с IP20 не имеет влагозащиты, поэтому его эксплуатация в таких условиях:

•       создаёт риск короткого замыкания;

•       повышает опасность поражения электрическим током;      нарушает требования электробезопасности.

2.   Условия установки розетки IP44 в ванной комнате

Расшифровка маркировки IP44

•       Первая цифра (4): защита от твёрдых предметов диаметром более 1 мм (например, пыли, тонких проводов).

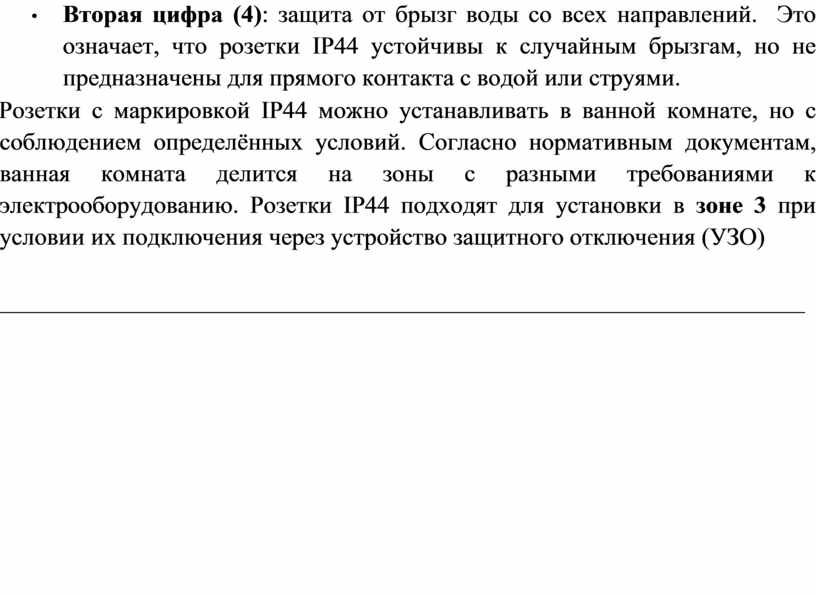

•       Вторая цифра (4): защита от брызг воды со всех направлений.  Это означает, что розетки IP44 устойчивы к случайным брызгам, но не предназначены для прямого контакта с водой или струями.

Розетки с маркировкой IP44 можно устанавливать в ванной комнате, но с соблюдением определённых условий. Согласно нормативным документам, ванная комната делится на зоны с разными требованиями к электрооборудованию. Розетки IP44 подходят для установки в зоне 3 при условии их подключения через устройство защитного отключения (УЗО)
