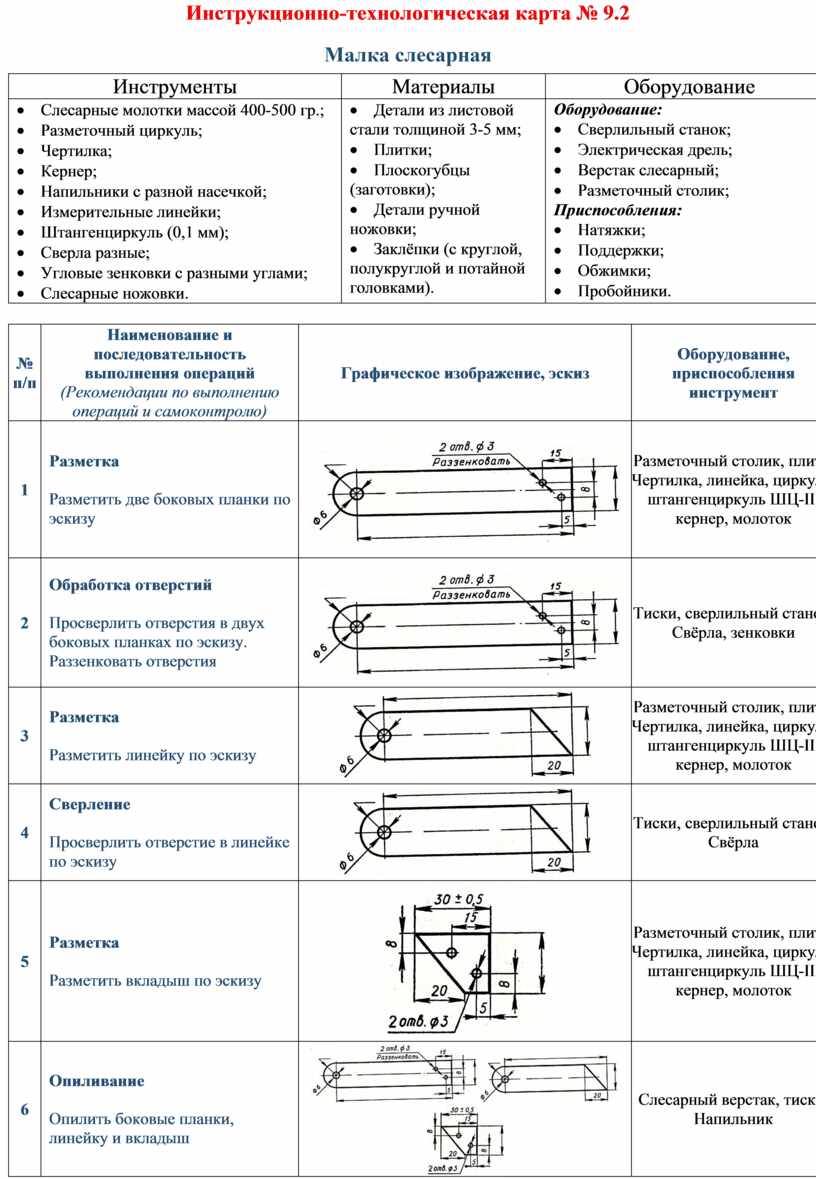

Инструкционно-технологическая карта № 9.2 Малка слесарная

Инструменты

Материалы

Оборудование

·       Слесарные молотки массой 400-500 гр.;

·       Разметочный циркуль;

·       Чертилка;

·       Кернер;

·       Напильники с разной насечкой;

·       Измерительные линейки;

·       Штангенциркуль (0,1 мм);

·       Сверла разные;

·       Угловые зенковки с разными углами;

·       Слесарные ножовки.

·       Детали из листовой стали толщиной 3-5 мм;

·       Плитки;

·       Плоскогубцы (заготовки);

·       Детали ручной ножовки;

·       Заклёпки (с круглой, полукруглой и потайной головками).

Оборудование:

·       Сверлильный станок;

·       Электрическая дрель;

·       Верстак слесарный;

·       Разметочный столик;

Приспособления:

·       Натяжки;

·       Поддержки;

·       Обжимки;

·       Пробойники.

№ п/п

Наименование и последовательность выполнения операций (Рекомендации по выполнению операций и самоконтролю)

Графическое изображение, эскиз

Оборудование, приспособления

инструмент

1

Разметка

Разметить две боковых планки по эскизу

Разметочный столик, плита.

Чертилка, линейка, циркуль, штангенциркуль ШЦ-II, кернер, молоток

2

Обработка отверстий

Просверлить отверстия в двух боковых планках по эскизу. Раззенковать отверстия

Тиски, сверлильный станок.

Свёрла, зенковки

3

Разметка

Разметить линейку по эскизу

Разметочный столик, плита.

Чертилка, линейка, циркуль, штангенциркуль ШЦ-II, кернер, молоток

4

Сверление

Просверлить отверстие в линейке по эскизу

Тиски, сверлильный станок.

Свёрла

5

Разметка

Разметить вкладыш по эскизу

Разметочный столик, плита.

Чертилка, линейка, циркуль, штангенциркуль ШЦ-II, кернер, молоток

6

Опиливание

Опилить боковые планки, линейку и вкладыш

Слесарный верстак, тиски.

Напильник

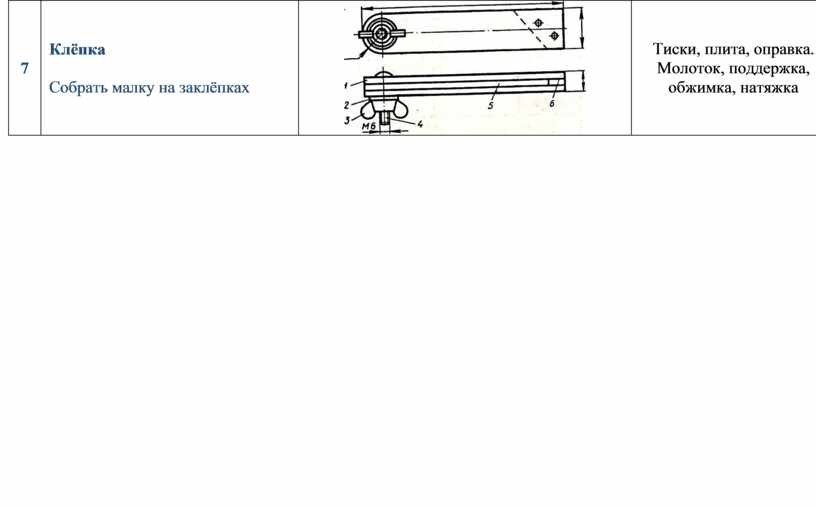

7

Клёпка

Собрать малку на заклёпках

Тиски, плита, оправка.

Молоток, поддержка, обжимка, натяжка
