Инструкционные карты по учебному практику "Каменные работы"

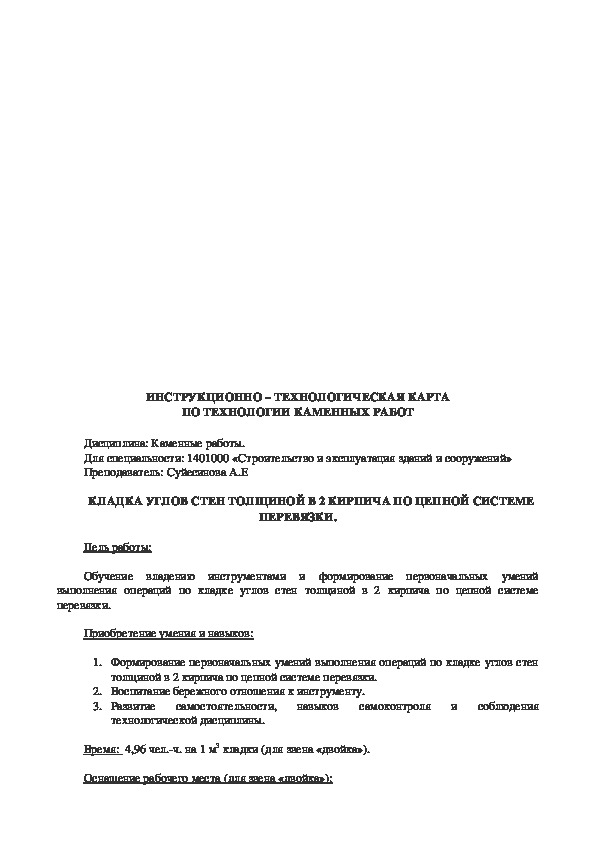

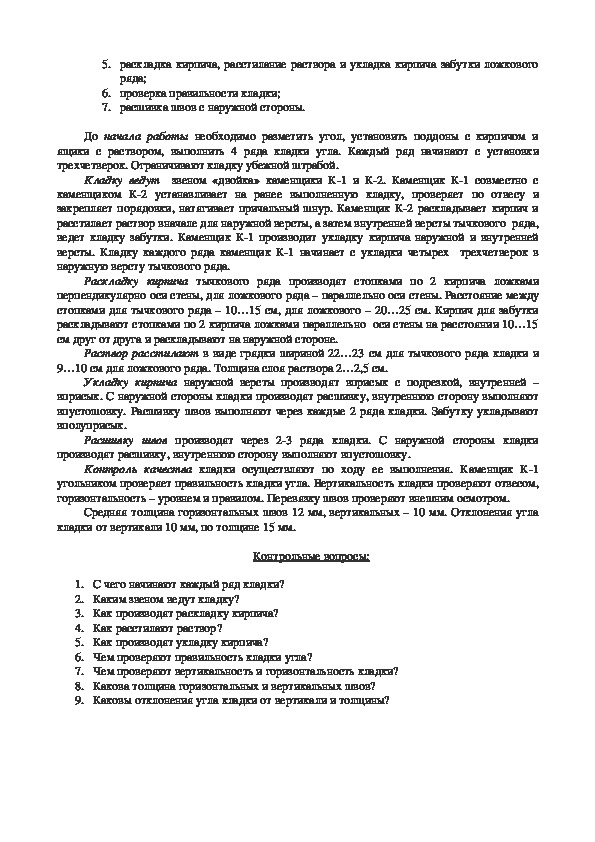

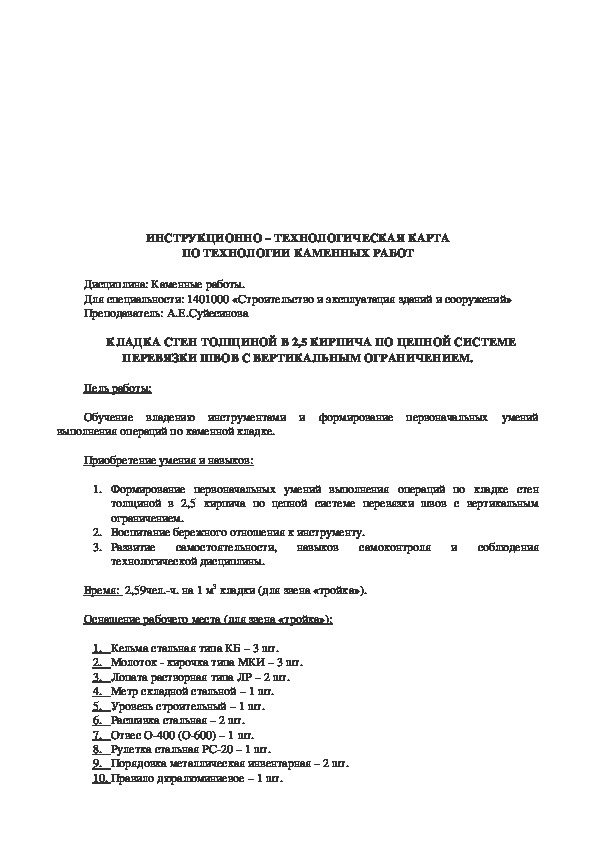

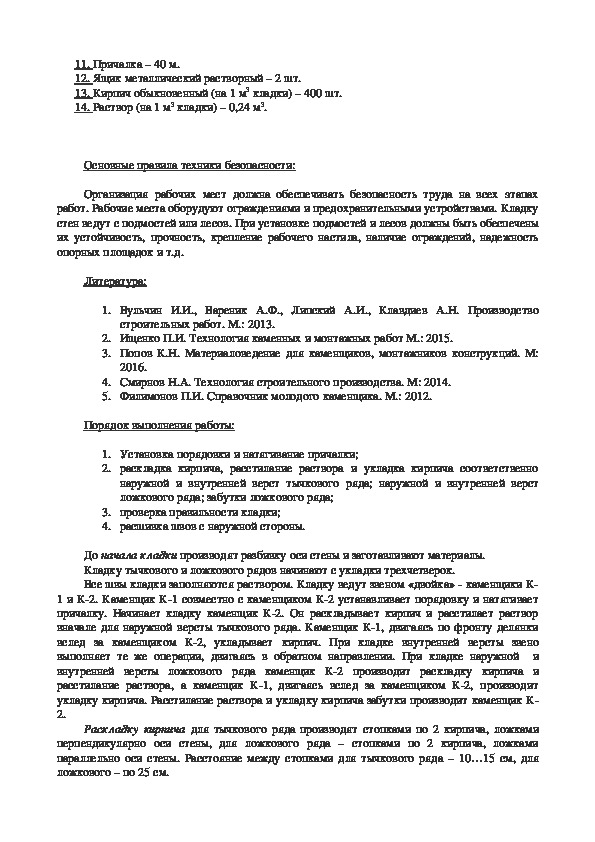

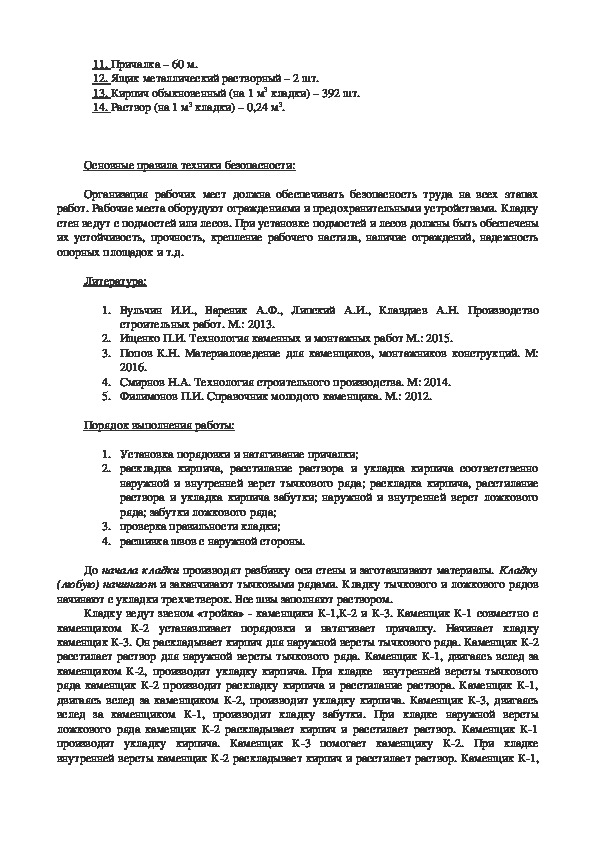

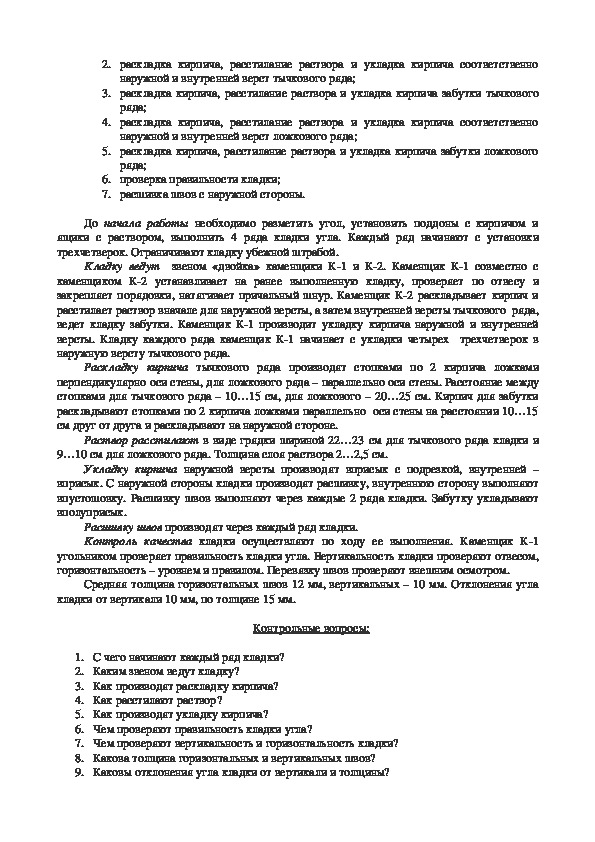

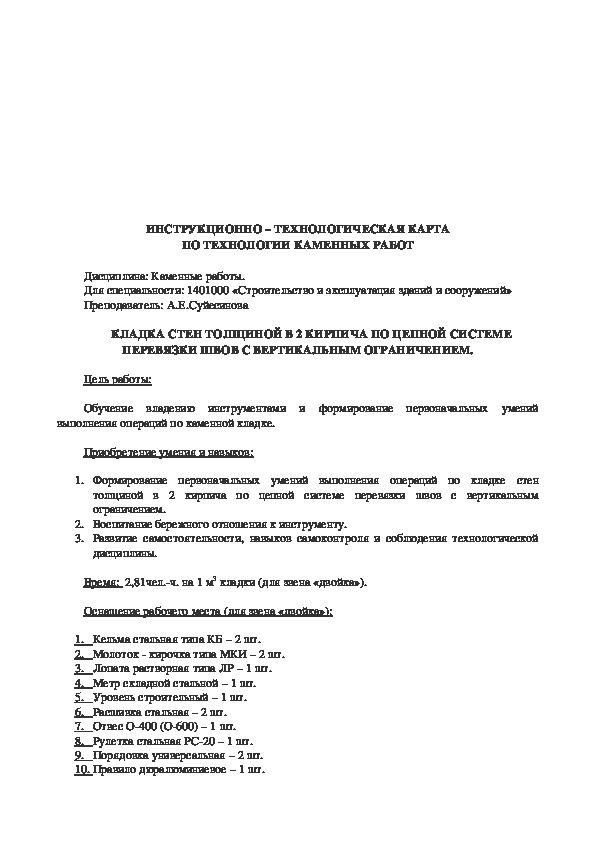

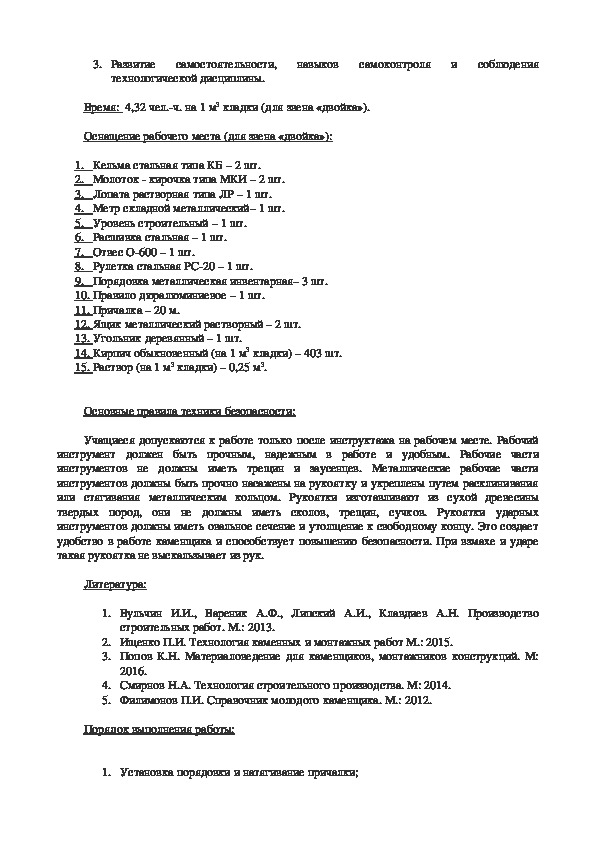

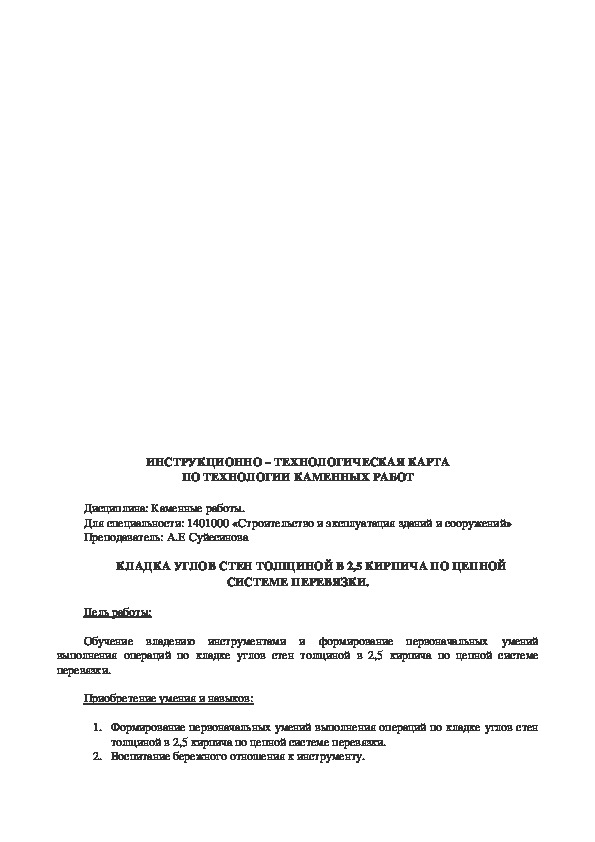

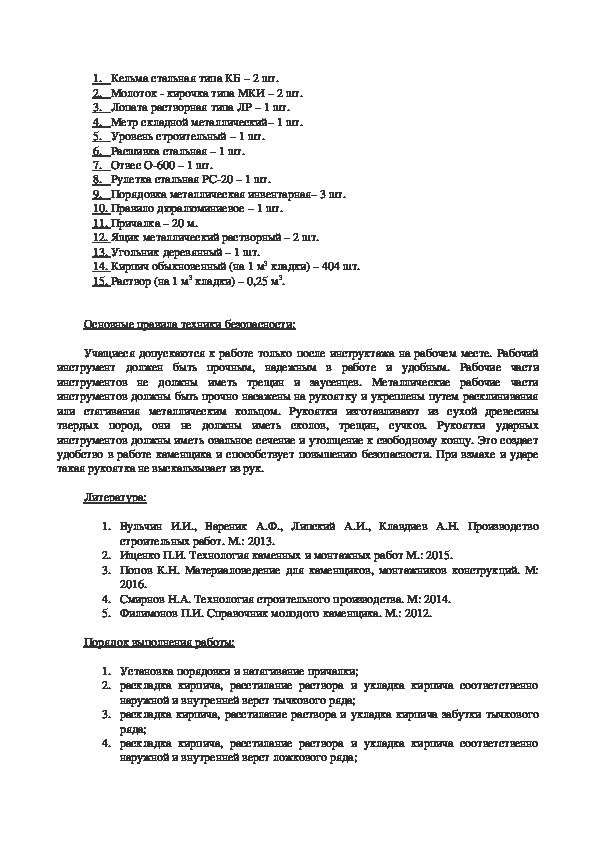

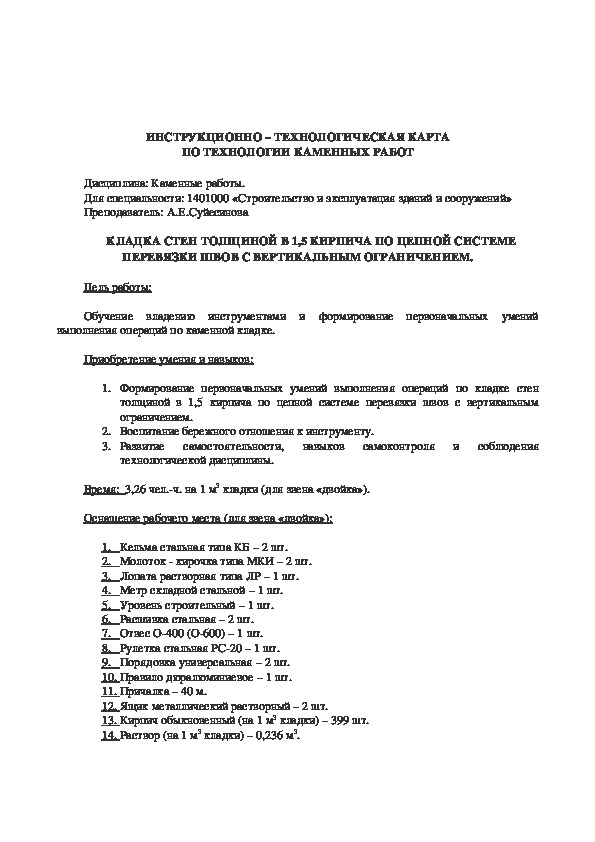

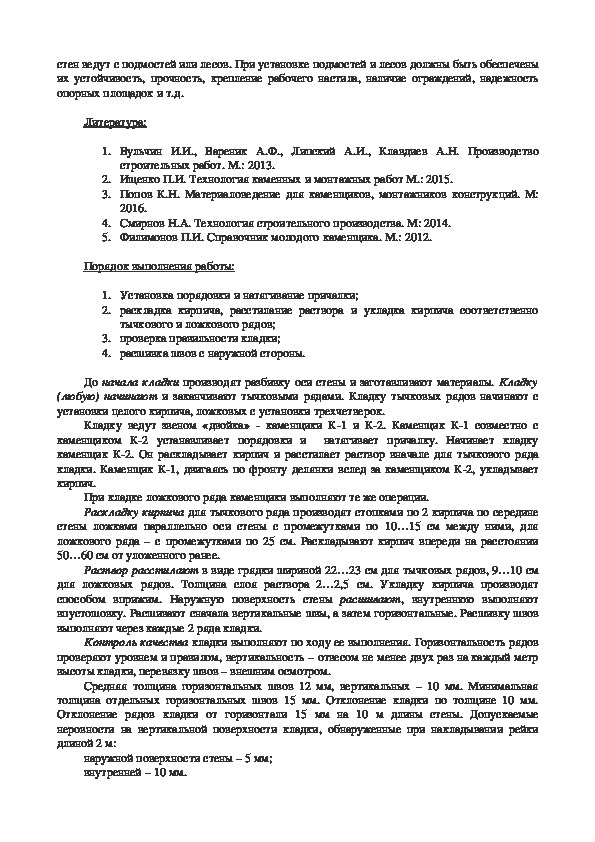

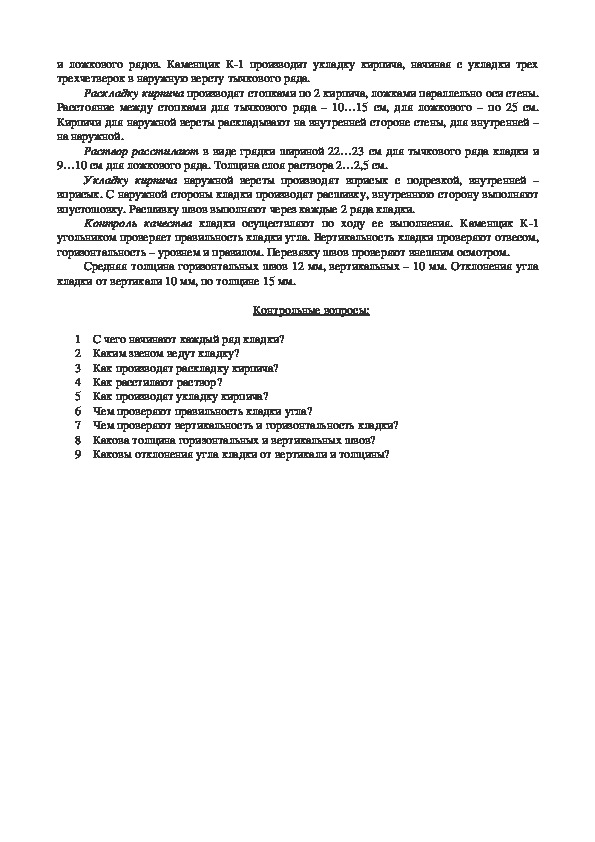

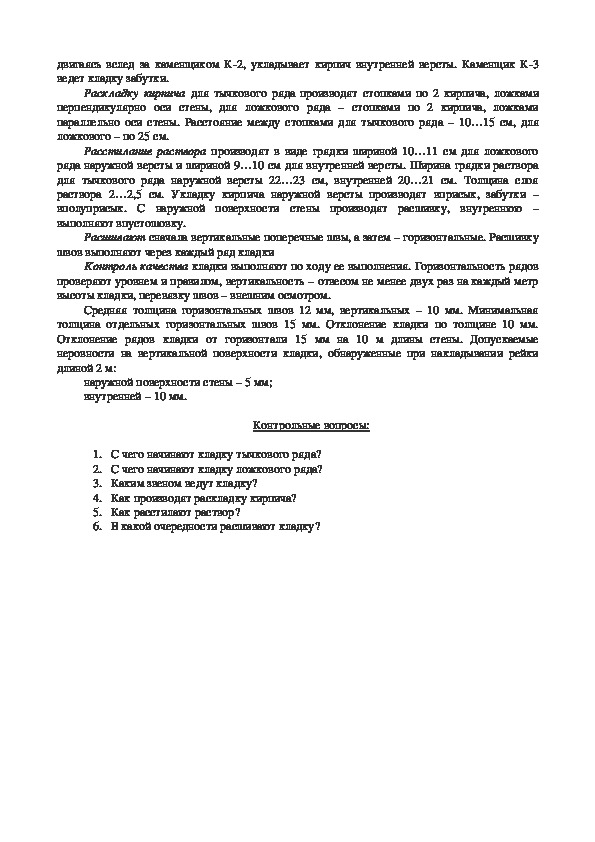

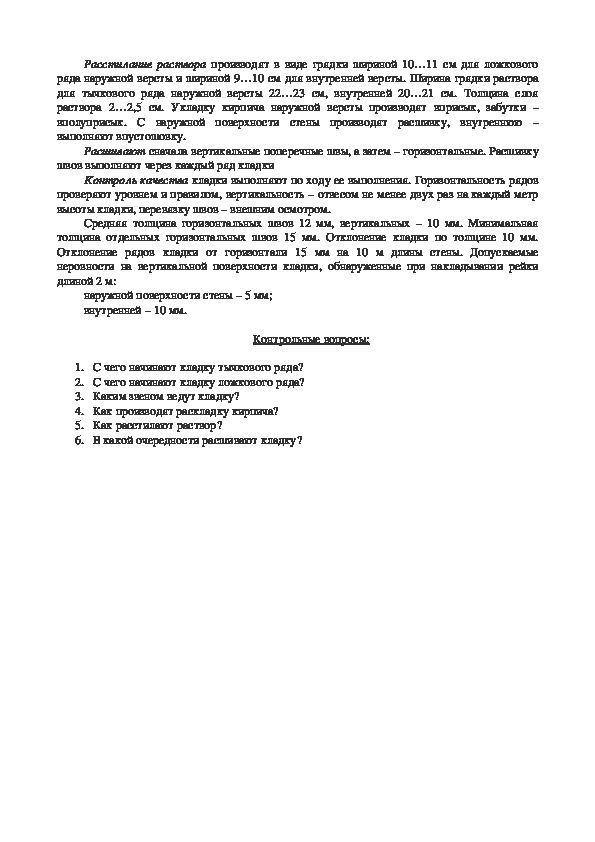

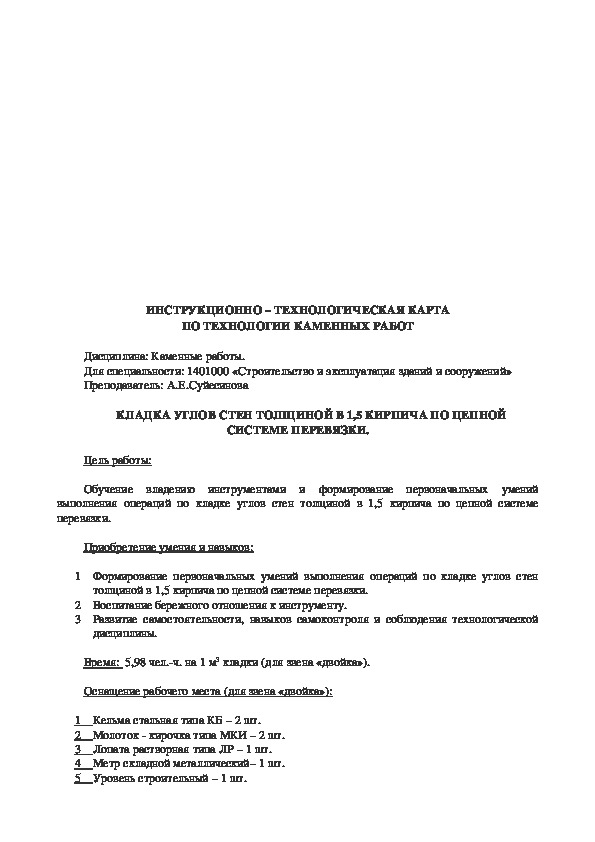

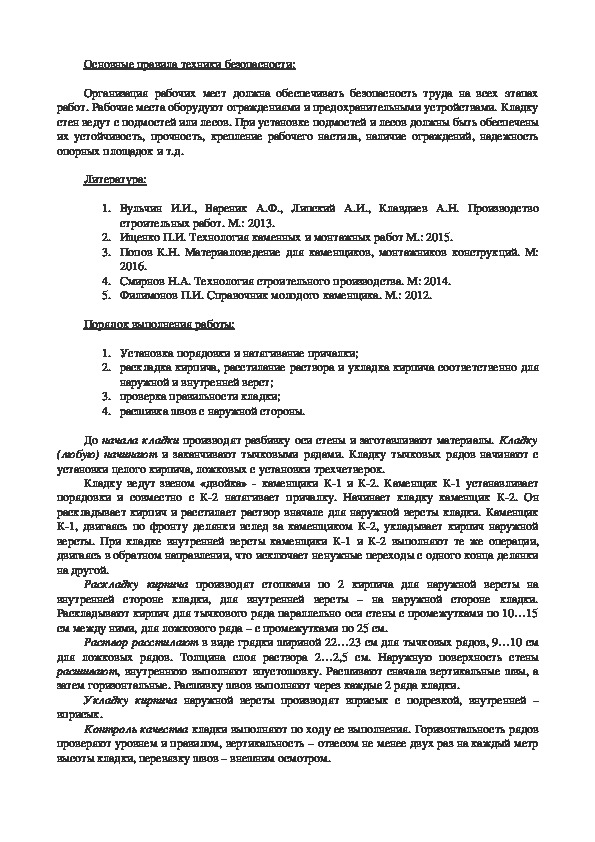

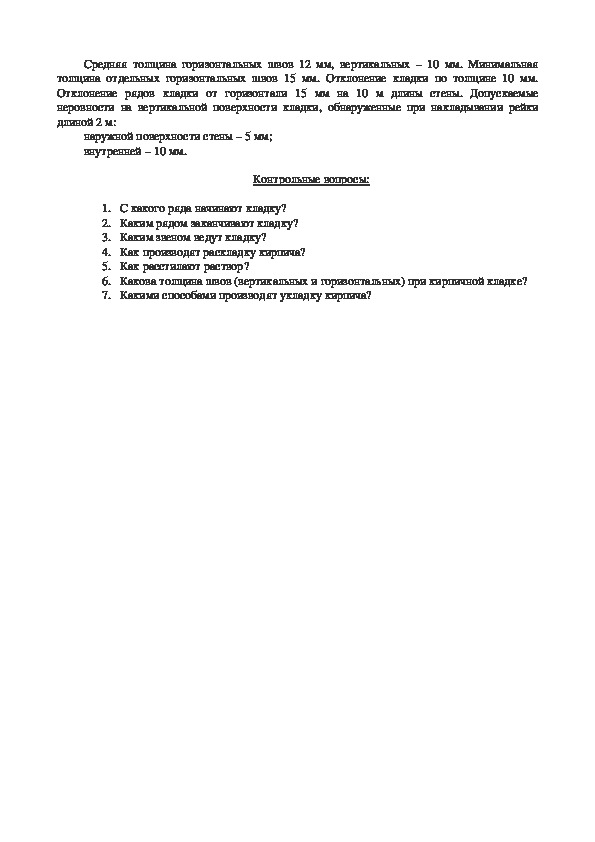

ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: А.Е Суйесинова КЛАДКА СТЕН ТОЛЩИНОЙ В 1 КИРПИЧ ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ С ВЕРТИКАЛЬНЫМ ОГРАНИЧЕНИЕМ Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения операций по каменной кладке. Приобретение умения и навыков: 1. Формирование   первоначальных   умений   выполнения   операций   по   кладке   стен толщиной   в   1   кирпич   по   цепной   системе   перевязки   швов   с   вертикальным ограничением. 2. Воспитание бережного отношения к инструменту. 3. Развитие   самостоятельности,   навыков   самоконтроля   и   соблюдения технологической дисциплины. Время: 4,16 чел.­ч. на 1 м3 кладки (для звена «двойка»). Оснащение рабочего места (для звена «двойка»): 1.   Кельма стальная типа КБ – 2 шт. 2.   Молоток ­ кирочка типа МКИ – 2 шт. 3.   Лопата растворная типа ЛР – 1 шт. 4.   Метр складной стальной – 1 шт. 5.   Уровень строительный – 1 шт. 6.   Расшивка стальная – 2 шт. 7.   Отвес О­400 (О­600) – 1 шт. 8.   Рулетка стальная РС­20 – 1 шт. 9.   Порядовка универсальная – 2 шт. 10. Правило дюралюминиевое – 1 шт. 11. Причалка – 40 м. 12. Ящик металлический растворный – 2 шт. 13. Кирпич обыкновенный (на 1 м3 кладки) – 404 шт. 14. Раствор (на 1 м3 кладки) – 0,22 м3. Основные правила техники безопасности: Организация   рабочих   мест   должна   обеспечивать   безопасность   труда   на   всех   этапах работ. Рабочие места оборудуют ограждениями и предохранительными устройствами. Кладкустен ведут с подмостей или лесов. При установке подмостей и лесов должны быть обеспечены их устойчивость, прочность, крепление рабочего настила, наличие ограждений, надежность опорных площадок и т.д. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1. Установка порядовки и натягивание причалки; 2. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно тычкового и ложкового рядов; 3. проверка правильности кладки; 4. расшивка швов с наружной стороны. До начала кладки производят разбивку оси стены и заготавливают материалы. Кладку (любую) начинают  и заканчивают тычковыми рядами. Кладку тычковых рядов начинают с установки целого кирпича, ложковых с установки трехчетверок. Кладку  ведут звеном  «двойка»  ­  каменщики  К­1 и  К­2. Каменщик  К­1 совместно с каменщиком   К­2   устанавливает   порядовки   и     натягивает   причалку.   Начинает   кладку каменщик К­2. Он раскладывает кирпич и расстилает раствор вначале для тычкового ряда кладки. Каменщик К­1, двигаясь по фронту делянки вслед за каменщиком К­2, укладывает кирпич. При кладке ложкового ряда каменщики выполняют те же операции. Раскладку кирпича для тычкового ряда производят стопками по 2 кирпича по середине стены   ложками   параллельно   оси   стены   с   промежутками   по   10…15   см   между   ними,   для ложкового ряда – с промежутками по 25 см. Раскладывают кирпич впереди на расстоянии 50…60 см от уложенного ранее. Раствор расстилают в виде грядки шириной 22…23 см для тычковых рядов, 9…10 см для   ложковых   рядов.   Толщина   слоя   раствора   2…2,5   см.   Укладку   кирпича   производят способом   вприжим.   Наружную   поверхность   стены  расшивают,   внутреннюю   выполняют впустошовку. Расшивают сначала вертикальные швы, а затем горизонтальные. Расшивку швов выполняют через каждые 2 ряда кладки. Контроль качества кладки выполняют по ходу ее выполнения. Горизонтальность рядов проверяют уровнем и правилом, вертикальность – отвесом не менее двух раз на каждый метр высоты кладки, перевязку швов – внешним осмотром. Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Минимальная толщина   отдельных   горизонтальных   швов   15   мм.   Отклонение   кладки   по   толщине   10   мм. Отклонение   рядов   кладки   от   горизонтали   15   мм   на   10   м   длины   стены.   Допускаемые неровности   на   вертикальной   поверхности   кладки,   обнаруженные   при   накладывании   рейки длиной 2 м: наружной поверхности стены – 5 мм; внутренней – 10 мм.Контрольные вопросы: 1. С какого ряда начинают кладку? 2. Каким рядом заканчивают кладку? 3. Каким звеном ведут кладку? 4. Как производят раскладку кирпича? 5. Как расстилают раствор? 6. Какова толщина швов (вертикальных и горизонтальных) при кирпичной кладке?ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: А.Е.Суйесинова КЛАДКА СТЕН ТОЛЩИНОЙ В 1,5 КИРПИЧА ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ ШВОВ С ВЕРТИКАЛЬНЫМ ОГРАНИЧЕНИЕМ. Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения операций по каменной кладке. Приобретение умения и навыков: 1. Формирование   первоначальных   умений   выполнения   операций   по   кладке   стен толщиной   в   1,5   кирпича   по   цепной   системе   перевязки   швов   с   вертикальным ограничением. 2. Воспитание бережного отношения к инструменту. 3. Развитие   самостоятельности,   навыков   самоконтроля   и   соблюдения технологической дисциплины. Время:  3,26 чел.­ч. на 1 м3 кладки (для звена «двойка»). Оснащение рабочего места (для звена «двойка»): 1.   Кельма стальная типа КБ – 2 шт. 2.   Молоток ­ кирочка типа МКИ – 2 шт. 3.   Лопата растворная типа ЛР – 1 шт. 4.   Метр складной стальной – 1 шт. 5.   Уровень строительный – 1 шт. 6.   Расшивка стальная – 2 шт. 7.   Отвес О­400 (О­600) – 1 шт. 8.   Рулетка стальная РС­20 – 1 шт. 9.   Порядовка универсальная – 2 шт. 10. Правило дюралюминиевое – 1 шт. 11. Причалка – 40 м. 12. Ящик металлический растворный – 2 шт. 13. Кирпич обыкновенный (на 1 м3 кладки) – 399 шт. 14. Раствор (на 1 м3 кладки) – 0,236 м3.Основные правила техники безопасности: Организация   рабочих   мест   должна   обеспечивать   безопасность   труда   на   всех   этапах работ. Рабочие места оборудуют ограждениями и предохранительными устройствами. Кладку стен ведут с подмостей или лесов. При установке подмостей и лесов должны быть обеспечены их устойчивость, прочность, крепление рабочего настила, наличие ограждений, надежность опорных площадок и т.д. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1. Установка порядовки и натягивание причалки; 2. раскладка кирпича, расстилание раствора и укладка кирпича соответственно для наружной и внутренней верст; 3. проверка правильности кладки; 4. расшивка швов с наружной стороны. До начала кладки производят разбивку оси стены и заготавливают материалы. Кладку (любую) начинают  и заканчивают тычковыми рядами. Кладку тычковых рядов начинают с установки целого кирпича, ложковых с установки трехчетверок. Кладку ведут звеном «двойка» ­ каменщики К­1 и К­2. Каменщик К­1 устанавливает порядовки   и   совместно   с   К­2   натягивает   причалку.   Начинает   кладку   каменщик   К­2.   Он раскладывает кирпич и расстилает раствор вначале для наружной версты кладки. Каменщик К­1, двигаясь по фронту делянки вслед за каменщиком К­2, укладывает кирпич наружной версты. При кладке внутренней версты каменщики К­1 и К­2 выполняют те же операции, двигаясь в обратном направлении, что исключает ненужные переходы с одного конца делянки на другой. Раскладку   кирпича  производят   стопками   по   2   кирпича   для   наружной   версты   на внутренней   стороне   кладки,   для   внутренней   версты   –   на   наружной   стороне   кладки. Раскладывают кирпич для тычкового ряда параллельно оси стены с промежутками по 10…15 см между ними, для ложкового ряда – с промежутками по 25 см. Раствор расстилают в виде грядки шириной 22…23 см для тычковых рядов, 9…10 см для   ложковых   рядов.   Толщина   слоя   раствора   2…2,5   см.   Наружную   поверхность   стены расшивают, внутреннюю выполняют впустошовку. Расшивают сначала вертикальные швы, а затем горизонтальные. Расшивку швов выполняют через каждые 2 ряда кладки. Укладку   кирпича  наружной   версты   производят   вприсык   с   подрезкой,   внутренней   – вприсык. Контроль качества кладки выполняют по ходу ее выполнения. Горизонтальность рядов проверяют уровнем и правилом, вертикальность – отвесом не менее двух раз на каждый метр высоты кладки, перевязку швов – внешним осмотром.Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Минимальная толщина   отдельных   горизонтальных   швов   15   мм.   Отклонение   кладки   по   толщине   10   мм. Отклонение   рядов   кладки   от   горизонтали   15   мм   на   10   м   длины   стены.   Допускаемые неровности   на   вертикальной   поверхности   кладки,   обнаруженные   при   накладывании   рейки длиной 2 м: наружной поверхности стены – 5 мм; внутренней – 10 мм. Контрольные вопросы: 1. С какого ряда начинают кладку? 2. Каким рядом заканчивают кладку? 3. Каким звеном ведут кладку? 4. Как производят раскладку кирпича? 5. Как расстилают раствор? 6. Какова толщина швов (вертикальных и горизонтальных) при кирпичной кладке? 7. Какими способами производят укладку кирпича?ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: А.Е.Суйесинова КЛАДКА СТЕН ТОЛЩИНОЙ В 2 КИРПИЧА ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ ШВОВ С ВЕРТИКАЛЬНЫМ ОГРАНИЧЕНИЕМ. Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения операций по каменной кладке. Приобретение умения и навыков: 1. Формирование   первоначальных   умений   выполнения   операций   по   кладке   стен толщиной   в   2   кирпича   по   цепной   системе   перевязки   швов   с   вертикальным ограничением. 2. Воспитание бережного отношения к инструменту. 3. Развитие самостоятельности, навыков самоконтроля и соблюдения технологической дисциплины. Время:  2,81чел.­ч. на 1 м3 кладки (для звена «двойка»). Оснащение рабочего места (для звена «двойка»): 1.   Кельма стальная типа КБ – 2 шт. 2.   Молоток ­ кирочка типа МКИ – 2 шт. 3.   Лопата растворная типа ЛР – 1 шт. 4.   Метр складной стальной – 1 шт. 5.   Уровень строительный – 1 шт. 6.   Расшивка стальная – 2 шт. 7.   Отвес О­400 (О­600) – 1 шт. 8.   Рулетка стальная РС­20 – 1 шт. 9.   Порядовка универсальная – 2 шт. 10. Правило дюралюминиевое – 1 шт.11. Причалка – 40 м. 12. Ящик металлический растворный – 2 шт. 13. Кирпич обыкновенный (на 1 м3 кладки) – 400 шт. 14. Раствор (на 1 м3 кладки) – 0,24 м3. Основные правила техники безопасности: Организация   рабочих   мест   должна   обеспечивать   безопасность   труда   на   всех   этапах работ. Рабочие места оборудуют ограждениями и предохранительными устройствами. Кладку стен ведут с подмостей или лесов. При установке подмостей и лесов должны быть обеспечены их устойчивость, прочность, крепление рабочего настила, наличие ограждений, надежность опорных площадок и т.д. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1. Установка порядовки и натягивание причалки; 2. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной   и   внутренней   верст   тычкового   ряда;   наружной   и   внутренней   верст ложкового ряда; забутки ложкового ряда; 3. проверка правильности кладки; 4. расшивка швов с наружной стороны. До начала кладки производят разбивку оси стены и заготавливают материалы. Кладку тычкового и ложкового рядов начинают с укладки трехчетверок.  Все швы кладки заполняются раствором. Кладку ведут звеном «двойка» ­ каменщики К­ 1 и К­2. Каменщик К­1 совместно с каменщиком К­2 устанавливает порядовку и натягивает причалку. Начинает кладку каменщик К­2. Он раскладывает кирпич и расстилает раствор вначале для наружной версты тычкового ряда. Каменщик К­1, двигаясь по фронту делянки вслед   за   каменщиком   К­2,   укладывает   кирпич.   При   кладке   внутренней   версты   звено выполняет   те   же   операции,   двигаясь   в   обратном   направлении.   При   кладке   наружной     и внутренней   версты   ложкового   ряда   каменщик   К­2   производит   раскладку   кирпича   и расстилание   раствора,   а   каменщик   К­1,   двигаясь   вслед   за   каменщиком   К­2,   производит укладку кирпича. Расстилание раствора и укладку кирпича забутки производит каменщик К­ 2. Раскладку кирпича  для тычкового ряда производят стопками по 2 кирпича, ложками перпендикулярно   оси   стены,   для   ложкового   ряда   –   стопками   по   2   кирпича,   ложками параллельно оси стены. Расстояние между стопками для тычкового ряда – 10…15 см, для ложкового – по 25 см.Расстилание раствора  производят в виде грядки шириной 10…11 см для ложкового ряда наружной версты и шириной 9…10 см для внутренней версты. Ширина грядки раствора для   тычкового   ряда   наружной   версты   22…23   см,   внутренней   20…21   см.   Толщина   слоя раствора   2…2,5   см.   Укладку   кирпича   наружной   версты   производят   вприсык,   забутки   – вполуприсык.   С   наружной   поверхности   стены   производят   расшивку,   внутреннюю   – выполняют впустошовку. Расшивают сначала вертикальные поперечные швы, а затем – горизонтальные. Расшивку швов выполняют через каждый ряд кладки Контроль качества кладки выполняют по ходу ее выполнения. Горизонтальность рядов проверяют уровнем и правилом, вертикальность – отвесом не менее двух раз на каждый метр высоты кладки, перевязку швов – внешним осмотром. Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Минимальная толщина   отдельных   горизонтальных   швов   15   мм.   Отклонение   кладки   по   толщине   10   мм. Отклонение   рядов   кладки   от   горизонтали   15   мм   на   10   м   длины   стены.   Допускаемые неровности   на   вертикальной   поверхности   кладки,   обнаруженные   при   накладывании   рейки длиной 2 м: наружной поверхности стены – 5 мм; внутренней – 10 мм. Контрольные вопросы: 1. С чего начинают кладку тычкового ряда? 2. С чего начинают кладку ложкового ряда? 3. Каким звеном ведут кладку? 4. Как производят раскладку кирпича? 5. Как расстилают раствор? 6. В какой очередности расшивают кладку?ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: А.Е.Суйесинова КЛАДКА СТЕН ТОЛЩИНОЙ В 2,5 КИРПИЧА ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ ШВОВ С ВЕРТИКАЛЬНЫМ ОГРАНИЧЕНИЕМ. Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения операций по каменной кладке. Приобретение умения и навыков: 1. Формирование   первоначальных   умений   выполнения   операций   по   кладке   стен толщиной   в   2,5   кирпича   по   цепной   системе   перевязки   швов   с   вертикальным ограничением. 2. Воспитание бережного отношения к инструменту. 3. Развитие   самостоятельности,   навыков   самоконтроля   и   соблюдения технологической дисциплины. Время:  2,59чел.­ч. на 1 м3 кладки (для звена «тройка»). Оснащение рабочего места (для звена «тройка»): 1.   Кельма стальная типа КБ – 3 шт. 2.   Молоток ­ кирочка типа МКИ – 3 шт. 3.   Лопата растворная типа ЛР – 2 шт. 4.   Метр складной стальной – 1 шт. 5.   Уровень строительный – 1 шт. 6.   Расшивка стальная – 2 шт. 7.   Отвес О­400 (О­600) – 1 шт. 8.   Рулетка стальная РС­20 – 1 шт. 9.   Порядовка металлическая инвентарная – 2 шт. 10. Правило дюралюминиевое – 1 шт.11. Причалка – 60 м. 12. Ящик металлический растворный – 2 шт. 13. Кирпич обыкновенный (на 1 м3 кладки) – 392 шт. 14. Раствор (на 1 м3 кладки) – 0,24 м3. Основные правила техники безопасности: Организация   рабочих   мест   должна   обеспечивать   безопасность   труда   на   всех   этапах работ. Рабочие места оборудуют ограждениями и предохранительными устройствами. Кладку стен ведут с подмостей или лесов. При установке подмостей и лесов должны быть обеспечены их устойчивость, прочность, крепление рабочего настила, наличие ограждений, надежность опорных площадок и т.д. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1. Установка порядовки и натягивание причалки; 2. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной и внутренней верст тычкового ряда; раскладка кирпича, расстилание раствора и укладка кирпича забутки; наружной и внутренней верст ложкового ряда; забутки ложкового ряда; 3. проверка правильности кладки; 4. расшивка швов с наружной стороны. До начала кладки производят разбивку оси стены и заготавливают материалы. Кладку (любую) начинают и заканчивают тычковыми рядами. Кладку тычкового и ложкового рядов начинают с укладки трехчетверок. Все швы заполняют раствором.  Кладку ведут звеном «тройка» ­ каменщики К­1,К­2 и К­3. Каменщик К­1 совместно с каменщиком   К­2   устанавливает   порядовки   и   натягивает   причалку.   Начинает   кладку каменщик К­3. Он раскладывает кирпич для наружной версты тычкового ряда. Каменщик К­2 расстилает раствор для наружной версты тычкового ряда. Каменщик К­1, двигаясь вслед за каменщиком К­2, производит укладку кирпича. При кладке   внутренней версты тычкового ряда каменщик К­2 производит раскладку кирпича и расстилание раствора. Каменщик К­1, двигаясь вслед за каменщиком К­2, производит укладку кирпича. Каменщик К­3, двигаясь вслед   за   каменщиком   К­1,   производит   кладку   забутки.   При   кладке   наружной   версты ложкового ряда каменщик К­2 раскладывает кирпич и расстилает раствор. Каменщик К­1 производит   укладку   кирпича.   Каменщик   К­3   помогает   каменщику   К­2.   При   кладке внутренней версты каменщик К­2 раскладывает кирпич и расстилает раствор. Каменщик К­1,двигаясь вслед за каменщиком К­2, укладывает кирпич внутренней версты. Каменщик К­3 ведет кладку забутки. Раскладку кирпича  для тычкового ряда производят стопками по 2 кирпича, ложками перпендикулярно   оси   стены,   для   ложкового   ряда   –   стопками   по   2   кирпича,   ложками параллельно оси стены. Расстояние между стопками для тычкового ряда – 10…15 см, для ложкового – по 25 см. Расстилание раствора  производят в виде грядки шириной 10…11 см для ложкового ряда наружной версты и шириной 9…10 см для внутренней версты. Ширина грядки раствора для   тычкового   ряда   наружной   версты   22…23   см,   внутренней   20…21   см.   Толщина   слоя раствора   2…2,5   см.   Укладку   кирпича   наружной   версты   производят   вприсык,   забутки   – вполуприсык.   С   наружной   поверхности   стены   производят   расшивку,   внутреннюю   – выполняют впустошовку. Расшивают сначала вертикальные поперечные швы, а затем – горизонтальные. Расшивку швов выполняют через каждый ряд кладки Контроль качества кладки выполняют по ходу ее выполнения. Горизонтальность рядов проверяют уровнем и правилом, вертикальность – отвесом не менее двух раз на каждый метр высоты кладки, перевязку швов – внешним осмотром. Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Минимальная толщина   отдельных   горизонтальных   швов   15   мм.   Отклонение   кладки   по   толщине   10   мм. Отклонение   рядов   кладки   от   горизонтали   15   мм   на   10   м   длины   стены.   Допускаемые неровности   на   вертикальной   поверхности   кладки,   обнаруженные   при   накладывании   рейки длиной 2 м: наружной поверхности стены – 5 мм; внутренней – 10 мм. Контрольные вопросы: 1. С чего начинают кладку тычкового ряда? 2. С чего начинают кладку ложкового ряда? 3. Каким звеном ведут кладку? 4. Как производят раскладку кирпича? 5. Как расстилают раствор? 6. В какой очередности расшивают кладку?ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: А.Е.Суйесинова КЛАДКА УГЛОВ СТЕН ТОЛЩИНОЙ В 1,5 КИРПИЧА ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ. Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения   операций   по   кладке   углов   стен   толщиной   в   1,5   кирпича   по   цепной   системе перевязки. Приобретение умения и навыков: 1 Формирование  первоначальных  умений  выполнения  операций  по  кладке  углов  стен толщиной в 1,5 кирпича по цепной системе перевязки. 2 Воспитание бережного отношения к инструменту. 3 Развитие самостоятельности, навыков самоконтроля и соблюдения технологической дисциплины. Время:  5,98 чел.­ч. на 1 м3 кладки (для звена «двойка»). Оснащение рабочего места (для звена «двойка»): 1    Кельма стальная типа КБ – 2 шт. 2    Молоток ­ кирочка типа МКИ – 2 шт. 3    Лопата растворная типа ЛР – 1 шт. 4    Метр складной металлический– 1 шт. 5    Уровень строительный – 1 шт.6    Расшивка стальная – 1 шт. 7    Отвес О­600 – 1 шт. 8    Рулетка стальная РС­20 – 1 шт. 9    Порядовка металлическая инвентарная– 3 шт. 10  Правило дюралюминиевое – 1 шт. 11  Причалка – 20 м. 12  Ящик металлический растворный – 2 шт. 13  Угольник деревянный – 1 шт. 14  Кирпич обыкновенный (на 1 м3 кладки) – 402 шт. 15  Раствор (на 1 м3 кладки) – 0,237 м3. Основные правила техники безопасности: Учащиеся допускаются к работе только после инструктажа на рабочем месте. Рабочий инструмент   должен   быть   прочным,   надежным   в   работе   и   удобным.   Рабочие   части инструментов   не   должны   иметь   трещин   и   заусенцев.   Металлические   рабочие   части инструментов должны быть прочно насажены на рукоятку и укреплены путем расклинивания или   стягивания   металлическим   кольцом.   Рукоятки   изготавливают   из   сухой   древесины твердых   пород,   они   не   должны   иметь   сколов,   трещин,   сучков.   Рукоятки   ударных инструментов должны иметь овальное сечение и утолщение к свободному концу. Это создает удобство в работе каменщика и способствует повышению безопасности. При взмахе и ударе такая рукоятка не выскальзывает из рук. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1 Установка порядовки и натягивание причалки; 2 раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной и внутренней верст тычкового ряда;  наружной и внутренней верст ложкового ряда;  3 4 проверка правильности кладки; 5 расшивка швов с наружной стороны. До  начала   работы  необходимо   разметить   угол,   установить   поддоны   с   кирпичом   и ящики   с   раствором,   выполнить   4   ряда   кладки   угла.   Каждый   ряд   начинают   с   установки трехчетверок. Ограничивают кладку убежной штрабой. Кладку   ведут    звеном   «двойка»   каменщики  К­1  и  К­2.  Каменщик  К­1  совместно  с каменщиком   К­2   устанавливает   на   ранее   выполненную   кладку,   проверяет   по   отвесу   и закрепляет порядовки, натягивает причальный шнур. Каменщик К­2 раскладывает кирпич и расстилает раствор вначале для наружной версты ряда, а затем внутренней версты тычковогои ложкового рядов. Каменщик К­1 производит укладку кирпича, начиная с укладки трех трехчетверок в наружную версту тычкового ряда. Раскладку кирпича производят стопками по 2 кирпича, ложками параллельно оси стены. Расстояние между стопками для тычкового ряда – 10…15 см, для ложкового – по 25 см. Кирпичи для наружной версты раскладывают на внутренней стороне стены, для внутренней – на наружной. Раствор расстилают в виде грядки шириной 22…23 см для тычкового ряда кладки и 9…10 см для ложкового ряда. Толщина слоя раствора 2…2,5 см. Укладку   кирпича  наружной   версты   производят   вприсык   с   подрезкой,   внутренней   – вприсык. С наружной стороны кладки производят расшивку, внутреннюю сторону выполняют впустошовку. Расшивку швов выполняют через каждые 2 ряда кладки. Контроль   качества  кладки   осуществляют   по   ходу   ее   выполнения.   Каменщик   К­1 угольником проверяет правильность кладки угла. Вертикальность кладки проверяют отвесом, горизонтальность – уровнем и правилом. Перевязку швов проверяют внешним осмотром. Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Отклонения угла кладки от вертикали 10 мм, по толщине 15 мм. Контрольные вопросы: 1 С чего начинают каждый ряд кладки? 2 Каким звеном ведут кладку? 3 Как производят раскладку кирпича? 4 Как расстилают раствор? 5 Как производят укладку кирпича? 6 Чем проверяют правильность кладки угла? 7 Чем проверяют вертикальность и горизонтальность кладки? 8 Какова толщина горизонтальных и вертикальных швов? 9 Каковы отклонения угла кладки от вертикали и толщины?ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: Суйесинова А.Е КЛАДКА УГЛОВ СТЕН ТОЛЩИНОЙ В 2 КИРПИЧА ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ. Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения   операций   по   кладке   углов   стен   толщиной   в   2   кирпича   по   цепной   системе перевязки. Приобретение умения и навыков: 1. Формирование первоначальных умений выполнения операций по кладке углов стен толщиной в 2 кирпича по цепной системе перевязки. 2. Воспитание бережного отношения к инструменту. 3. Развитие   самостоятельности,   навыков   самоконтроля   и   соблюдения технологической дисциплины. Время:  4,96 чел.­ч. на 1 м3 кладки (для звена «двойка»). Оснащение рабочего места (для звена «двойка»):1.   Кельма стальная типа КБ – 2 шт. 2.   Молоток ­ кирочка типа МКИ – 2 шт. 3.   Лопата растворная типа ЛР – 1 шт. 4.   Метр складной металлический– 1 шт. 5.   Уровень строительный – 1 шт. 6.   Расшивка стальная – 1 шт. 7.   Отвес О­600 – 1 шт. 8.   Рулетка стальная РС­20 – 1 шт. 9.   Порядовка металлическая инвентарная– 3 шт. 10. Правило дюралюминиевое – 1 шт. 11. Причалка – 20 м. 12. Ящик металлический растворный – 2 шт. 13. Угольник деревянный – 1 шт. 14. Кирпич обыкновенный (на 1 м3 кладки) – 404 шт. 15. Раствор (на 1 м3 кладки) – 0,25 м3. Основные правила техники безопасности: Учащиеся допускаются к работе только после инструктажа на рабочем месте. Рабочий инструмент   должен   быть   прочным,   надежным   в   работе   и   удобным.   Рабочие   части инструментов   не   должны   иметь   трещин   и   заусенцев.   Металлические   рабочие   части инструментов должны быть прочно насажены на рукоятку и укреплены путем расклинивания или   стягивания   металлическим   кольцом.   Рукоятки   изготавливают   из   сухой   древесины твердых   пород,   они   не   должны   иметь   сколов,   трещин,   сучков.   Рукоятки   ударных инструментов должны иметь овальное сечение и утолщение к свободному концу. Это создает удобство в работе каменщика и способствует повышению безопасности. При взмахе и ударе такая рукоятка не выскальзывает из рук. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1. Установка порядовки и натягивание причалки; 2. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной и внутренней верст тычкового ряда;  3. раскладка кирпича, расстилание раствора и укладка кирпича забутки тычкового ряда;  4. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной и внутренней верст ложкового ряда;5. раскладка кирпича, расстилание раствора и укладка кирпича забутки ложкового ряда; 6. проверка правильности кладки; 7. расшивка швов с наружной стороны. До  начала   работы  необходимо   разметить   угол,   установить   поддоны   с   кирпичом   и ящики   с   раствором,   выполнить   4   ряда   кладки   угла.   Каждый   ряд   начинают   с   установки трехчетверок. Ограничивают кладку убежной штрабой. Кладку   ведут    звеном   «двойка»   каменщики  К­1  и  К­2.  Каменщик  К­1  совместно  с каменщиком   К­2   устанавливает   на   ранее   выполненную   кладку,   проверяет   по   отвесу   и закрепляет порядовки, натягивает причальный шнур. Каменщик К­2 раскладывает кирпич и расстилает раствор вначале для наружной версты, а затем внутренней версты тычкового  ряда, ведет кладку забутки. Каменщик К­1 производит укладку кирпича наружной и внутренней версты. Кладку каждого ряда каменщик К­1 начинает с укладки четырех   трехчетверок в наружную версту тычкового ряда. Раскладку   кирпича  тычкового   ряда  производят   стопками   по   2   кирпича   ложками перпендикулярно оси стены, для ложкового ряда – параллельно оси стены. Расстояние между стопками для тычкового ряда – 10…15 см, для ложкового – 20…25 см. Кирпич для забутки раскладывают стопками по 2 кирпича ложками параллельно  оси стены на расстоянии 10…15 см друг от друга и раскладывают на наружной стороне. Раствор расстилают в виде грядки шириной 22…23 см для тычкового ряда кладки и 9…10 см для ложкового ряда. Толщина слоя раствора 2…2,5 см. Укладку   кирпича  наружной   версты   производят   вприсык   с   подрезкой,   внутренней   – вприсык. С наружной стороны кладки производят расшивку, внутреннюю сторону выполняют впустошовку. Расшивку швов выполняют через каждые 2 ряда кладки. Забутку укладывают вполуприсык. Расшивку   швов  производят   через   2­3   ряда   кладки.   С   наружной   стороны   кладки производят расшивку, внутреннюю сторону выполняют впустошовку. Контроль   качества  кладки   осуществляют   по   ходу   ее   выполнения.   Каменщик   К­1 угольником проверяет правильность кладки угла. Вертикальность кладки проверяют отвесом, горизонтальность – уровнем и правилом. Перевязку швов проверяют внешним осмотром. Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Отклонения угла кладки от вертикали 10 мм, по толщине 15 мм. Контрольные вопросы: 1. С чего начинают каждый ряд кладки? 2. Каким звеном ведут кладку? 3. Как производят раскладку кирпича? 4. Как расстилают раствор? 5. Как производят укладку кирпича? 6. Чем проверяют правильность кладки угла? 7. Чем проверяют вертикальность и горизонтальность кладки? 8. Какова толщина горизонтальных и вертикальных швов? 9. Каковы отклонения угла кладки от вертикали и толщины?ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО ТЕХНОЛОГИИ КАМЕННЫХ РАБОТ Дисциплина: Каменные работы. Для специальности: 1401000 «Строительство и эксплуатация зданий и сооружений» Преподаватель: А.Е Суйесинова КЛАДКА УГЛОВ СТЕН ТОЛЩИНОЙ В 2,5 КИРПИЧА ПО ЦЕПНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ. Цель работы: Обучение   владению   инструментами   и   формирование   первоначальных   умений выполнения   операций   по   кладке   углов   стен   толщиной   в   2,5   кирпича   по   цепной   системе перевязки. Приобретение умения и навыков: 1. Формирование первоначальных умений выполнения операций по кладке углов стен толщиной в 2,5 кирпича по цепной системе перевязки. 2. Воспитание бережного отношения к инструменту.3. Развитие   самостоятельности,   навыков   самоконтроля   и   соблюдения технологической дисциплины. Время:  4,32 чел.­ч. на 1 м3 кладки (для звена «двойка»). Оснащение рабочего места (для звена «двойка»): 1.   Кельма стальная типа КБ – 2 шт. 2.   Молоток ­ кирочка типа МКИ – 2 шт. 3.   Лопата растворная типа ЛР – 1 шт. 4.   Метр складной металлический– 1 шт. 5.   Уровень строительный – 1 шт. 6.   Расшивка стальная – 1 шт. 7.   Отвес О­600 – 1 шт. 8.   Рулетка стальная РС­20 – 1 шт. 9.   Порядовка металлическая инвентарная– 3 шт. 10. Правило дюралюминиевое – 1 шт. 11. Причалка – 20 м. 12. Ящик металлический растворный – 2 шт. 13. Угольник деревянный – 1 шт. 14. Кирпич обыкновенный (на 1 м3 кладки) – 403 шт. 15. Раствор (на 1 м3 кладки) – 0,25 м3. Основные правила техники безопасности: Учащиеся допускаются к работе только после инструктажа на рабочем месте. Рабочий инструмент   должен   быть   прочным,   надежным   в   работе   и   удобным.   Рабочие   части инструментов   не   должны   иметь   трещин   и   заусенцев.   Металлические   рабочие   части инструментов должны быть прочно насажены на рукоятку и укреплены путем расклинивания или   стягивания   металлическим   кольцом.   Рукоятки   изготавливают   из   сухой   древесины твердых   пород,   они   не   должны   иметь   сколов,   трещин,   сучков.   Рукоятки   ударных инструментов должны иметь овальное сечение и утолщение к свободному концу. Это создает удобство в работе каменщика и способствует повышению безопасности. При взмахе и ударе такая рукоятка не выскальзывает из рук. Литература: 1. Вульчин   И.И.,   Вареник   А.Ф.,   Липский   А.И.,   Клавдиев   А.Н.   Производство строительных работ. М.: 2013. 2. Ищенко П.И. Технология каменных и монтажных работ М.: 2015. 3. Попов К.Н. Материаловедение для каменщиков, монтажников конструкций. М: 2016. 4. Смирнов Н.А. Технология строительного производства. М: 2014. 5. Филимонов П.И. Справочник молодого каменщика. М.: 2012. Порядок выполнения работы: 1. Установка порядовки и натягивание причалки;2. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной и внутренней верст тычкового ряда;  3. раскладка кирпича, расстилание раствора и укладка кирпича забутки тычкового ряда;  4. раскладка   кирпича,   расстилание   раствора   и   укладка   кирпича   соответственно наружной и внутренней верст ложкового ряда; 5. раскладка кирпича, расстилание раствора и укладка кирпича забутки ложкового ряда; 6. проверка правильности кладки; 7. расшивка швов с наружной стороны. До  начала   работы  необходимо   разметить   угол,   установить   поддоны   с   кирпичом   и ящики   с   раствором,   выполнить   4   ряда   кладки   угла.   Каждый   ряд   начинают   с   установки трехчетверок. Ограничивают кладку убежной штрабой. Кладку   ведут    звеном   «двойка»   каменщики  К­1  и  К­2.  Каменщик  К­1  совместно  с каменщиком   К­2   устанавливает   на   ранее   выполненную   кладку,   проверяет   по   отвесу   и закрепляет порядовки, натягивает причальный шнур. Каменщик К­2 раскладывает кирпич и расстилает раствор вначале для наружной версты, а затем внутренней версты тычкового  ряда, ведет кладку забутки. Каменщик К­1 производит укладку кирпича наружной и внутренней версты. Кладку каждого ряда каменщик К­1 начинает с укладки четырех   трехчетверок в наружную версту тычкового ряда. Раскладку   кирпича  тычкового   ряда  производят   стопками   по   2   кирпича   ложками перпендикулярно оси стены, для ложкового ряда – параллельно оси стены. Расстояние между стопками для тычкового ряда – 10…15 см, для ложкового – 20…25 см. Кирпич для забутки раскладывают стопками по 2 кирпича ложками параллельно  оси стены на расстоянии 10…15 см друг от друга и раскладывают на наружной стороне. Раствор расстилают в виде грядки шириной 22…23 см для тычкового ряда кладки и 9…10 см для ложкового ряда. Толщина слоя раствора 2…2,5 см. Укладку   кирпича  наружной   версты   производят   вприсык   с   подрезкой,   внутренней   – вприсык. С наружной стороны кладки производят расшивку, внутреннюю сторону выполняют впустошовку. Расшивку швов выполняют через каждые 2 ряда кладки. Забутку укладывают вполуприсык. Расшивку швов производят через каждый ряд кладки. Контроль   качества  кладки   осуществляют   по   ходу   ее   выполнения.   Каменщик   К­1 угольником проверяет правильность кладки угла. Вертикальность кладки проверяют отвесом, горизонтальность – уровнем и правилом. Перевязку швов проверяют внешним осмотром. Средняя толщина горизонтальных швов 12 мм, вертикальных – 10 мм. Отклонения угла кладки от вертикали 10 мм, по толщине 15 мм. Контрольные вопросы: 1. С чего начинают каждый ряд кладки? 2. Каким звеном ведут кладку? 3. Как производят раскладку кирпича? 4. Как расстилают раствор? 5. Как производят укладку кирпича? 6. Чем проверяют правильность кладки угла? 7. Чем проверяют вертикальность и горизонтальность кладки? 8. Какова толщина горизонтальных и вертикальных швов? 9. Каковы отклонения угла кладки от вертикали и толщины?
