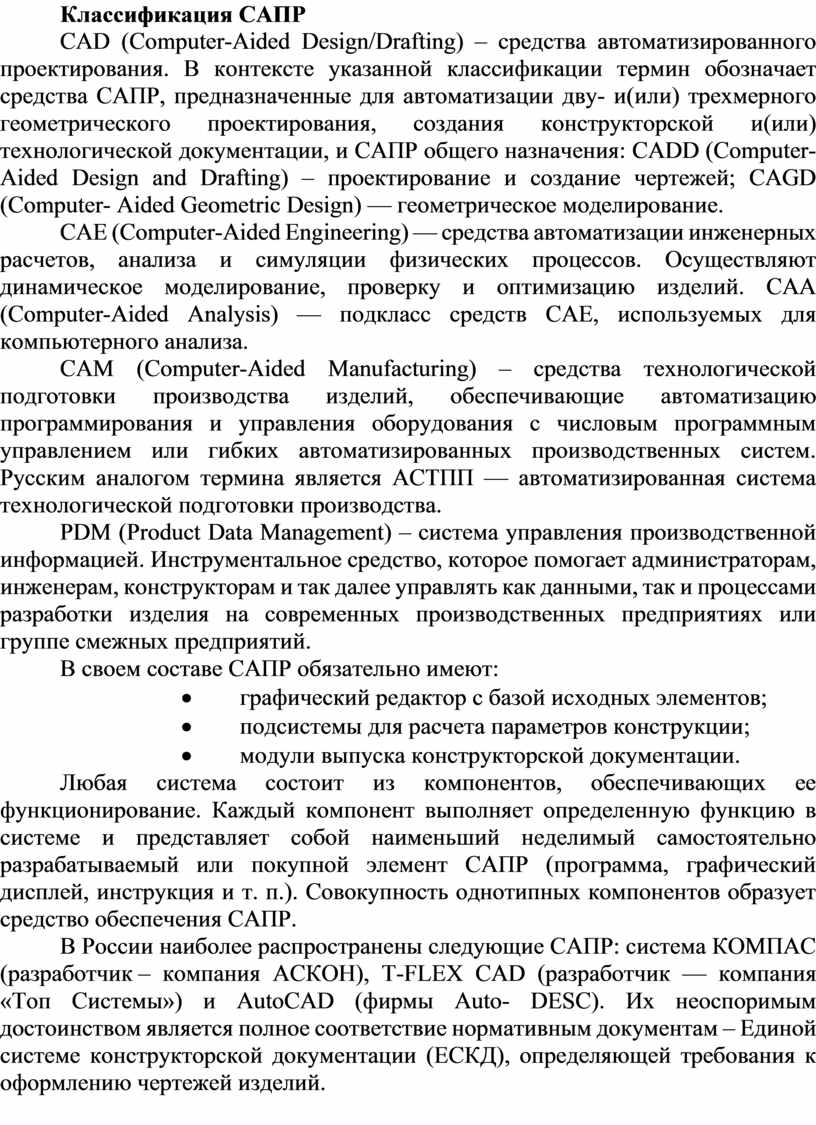

Классификация САПР

Классификация САПР

CAD (Computer-Aided Design/Drafting) – средства автоматизированного проектирования. В контексте указанной классификации термин обозначает средства САПР, предназначенные для автома­тизации дву- и(или) трехмерного геометрического проектирования, создания конструкторской и(или) технологической документации, и САПР общего назначения: CADD (Computer-Aided Design and Drafting) – проектирование и создание чертежей; CAGD (Computer- Aided Geometric Design) — геометрическое моделирование.

CAE (Computer-Aided Engineering) — средства автоматизации инженерных расчетов, анализа и симуляции физических процессов. Осуществляют динамическое моделирование, проверку и оптими­зацию изделий. САА (Computer-Aided Analysis) — подкласс средств САЕ, используемых для компьютерного анализа.

САМ (Computer-Aided Manufacturing) – средства технологиче­ской подготовки производства изделий, обеспечивающие автома­тизацию программирования и управления оборудования с число­вым программным управлением или гибких автоматизированных производственных систем. Русским аналогом термина является АСТПП — автоматизированная система технологической подго­товки производства.

PDM (Product Data Management) – система управления производственной информацией. Инструментальное средство, которое помогает администраторам, инженерам, конструкторам и так далее управлять как данными, так и процессами разработки изделия на современных производственных предприятиях или группе смежных предприятий.

В своем составе САПР обязательно имеют:

·                   графический редактор с базой исходных элементов;

·                   подсистемы для расчета параметров конструкции;

·                   модули выпуска конструкторской документации.

Любая система состоит из компонентов, обеспечивающих ее функционирование. Каждый компонент выполняет определенную функцию в системе и представляет собой наименьший неделимый самостоятельно разрабатываемый или покупной элемент САПР (программа, графический дисплей, инструкция и т. п.). Совокупность однотипных компонентов образует средство обеспечения САПР.

В России наиболее распространены следующие САПР: система КОМПАС (разработчик – компания АСКОН), T-FLEX CAD (раз­работчик — компания «Топ Системы») и AutoCAD (фирмы Auto- DESC). Их неоспоримым достоинством является полное соответ­ствие нормативным документам – Единой системе конструктор­ской документации (ЕСКД), определяющей требования к оформле­нию чертежей изделий.
