Лабораторная работа № 1. ИЗУЧЕНИЕ РАБОЧЕЙ СРЕДЫ MATLAB



1 ЦЕЛЬ РАБОТЫ



Изучить рабочую среду MATLAB.



2 КРАТКИЕ СВЕДЕНИЯ



При запуске программы на экране открывается рабочая среда MATLAB, изображенная на рисунке. Основными элементами рабочей среды являются:

·              меню;

·              панель инструментов с кнопками и раскрывающимся списком;

·              окна с вкладками Workspace и Current Directory для просмотра перемен­ных и установки текущего каталога;

·              окно Command Window, служащее для ввода команд и вывода результата;

·              окно Command History, предназначенное для просмотра и повторного выполнения ранее введенных команд (окно Command History может быть не пустым, если до этого пакет MATLAB использовался);

·              строка состояния с кнопкой Start.

При нажатии на кнопку Start открывается меню, приведенное на рис. 1. С его помощью обеспечивается доступ ко всем основным средствам MATLAB.

Все команды, описанные в настоящем методическом пособии, следует набирать в командной строке. Сам символ >> приглашения командной строки, приведенный в примерах, набирать не нужно. Важно запомнить, что набор любой команды или выражения должен закан­чиваться нажатием на <Enter>, для того чтобы программа MATLAB вы­полнила эту команду или вычислила выражение.

Окно Command Window состоит из следующих элементов:

·              заголовка с названием окна и двумя кнопками справа;

·              рабочей области с командной строкой, в которой находится мигающий вертикальный курсор;

·              полос скроллинга.

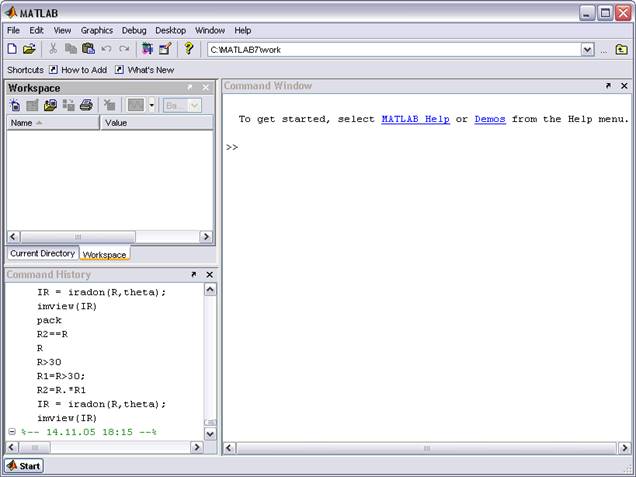

Раб_простр_MATLAB



Рис. 1. Рабочая среда MATLAB

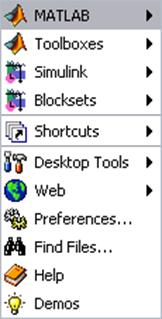

Меню_Start



Рис. 2. Раскрывающееся меню по кнопке Start



3 ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ



ПРИМЕР 1 Простейшие вычисления



         Наберите в командной строке 1+2 и нажмите <Enter>. В результате в команд­ном окне MATLAB отображается следующее:

>> 1 + 2

ans =

         3

>>

Пограмма MATLAB сачала  вычислила сумму 1 + 2, за­тем записала результат в специальную переменную ans и вывела ее значе­ние, равное 3, в командное окно. Переменная ans автоматически создается, когда вычисляемое выражение не присваивается некоторой переменной. Информация о переменной ans сразу же появилась в окне Workspace (рис. 3). В первом столбце Name записано имя переменной. Следующий столбец Value показывает значение переменной, если это возможно. Содер­жимое столбца Size, по существу, демонстрирует основной принцип работы MATLAB. Программа MATLAB все данные представляет в виде массивов. Переменная ans является двумерным массивом размера один на один и за­нимает 8 байт памяти, о чем свидетельствует столбец Bytes. Наконец, в по­следнем столбце Class указан тип переменной – double array, т. е. массив, состоящий из чисел двойной точности. Любой столбец можно скрыть или отобразить, если на заголовке окна щелкнуть правой кнопкой и вызвать контекстное меню.

В окне Command Window ниже ответа расположена командная строка с ми­гающим курсором, обозначающая, что среда MATLAB готова к дальнейшим вычислениям. Можно набирать в командной строке новые выражения и находить их значения.

Если требуется продолжить работу с предыдущим выражением, например вычислить (1+2)/4.5, то проще всего воспользоваться уже имеющимся результатом, который хранится в переменной ans. Наберите в командной строке ans/4.5 (при вводе десятичных дробей используется точка) и нажмите <Enter>, получается:

>> ans/4.5

ans =

        0.6667

>>

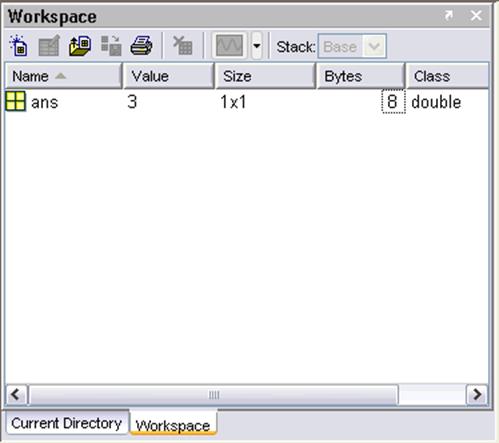

Окно_Workspace



Рис. 3. Окно Workspace с информацией об использованных переменных среды



ПРИМЕР 2 Использование элементарных функций



Предположим, что требуется вычислить значение следующего выражения:



.



Введите в командной строке это выражение в соответствии с правилами MATLAB и нажмите <Enter>.

>> exp(-2.5)*log(11.3)^0.3 - sqrt((sin(2.45*pi) + cos(3.78*pi))/tan(3.3))

Ответ выводится в командное окно:

ans =

-3.2105

При вводе выражения использованы встроенные функции MATLAB. Аргументы функций заключаются в круглые скобки, имена функций набираются строчными бук­вами. Для ввода числа π достаточно набрать pi в командной строке.

Арифметические операции в MATLAB выполняются в обычном порядке, свойственном большинству языков программирования:

¾               возведение в степень – ^;

¾               умножение и деление – *, /;

¾               сложение и вычитание – +, -.

Для изменения порядка выполнения арифметических операторов следует использовать круглые скобки.

При вычислениях возможны некоторые исключительные ситуации, например, деление на ноль, которые в большинстве языков программирования приводят к ошибке. При делении положительного числа на ноль в MATLAB получается inf (бесконечность), а при делении отрицательного числа на ноль получается -inf (минус бесконечность) и выдается предупре­ждение:

>> 1/0

Warning: Divide by zero.

ans =

   Inf

При делении нуля на ноль получается NaN (не число) и также выдается пре­дупреждение:

>> 0/0

Warning: Divide by zero.

ans =

   NaN

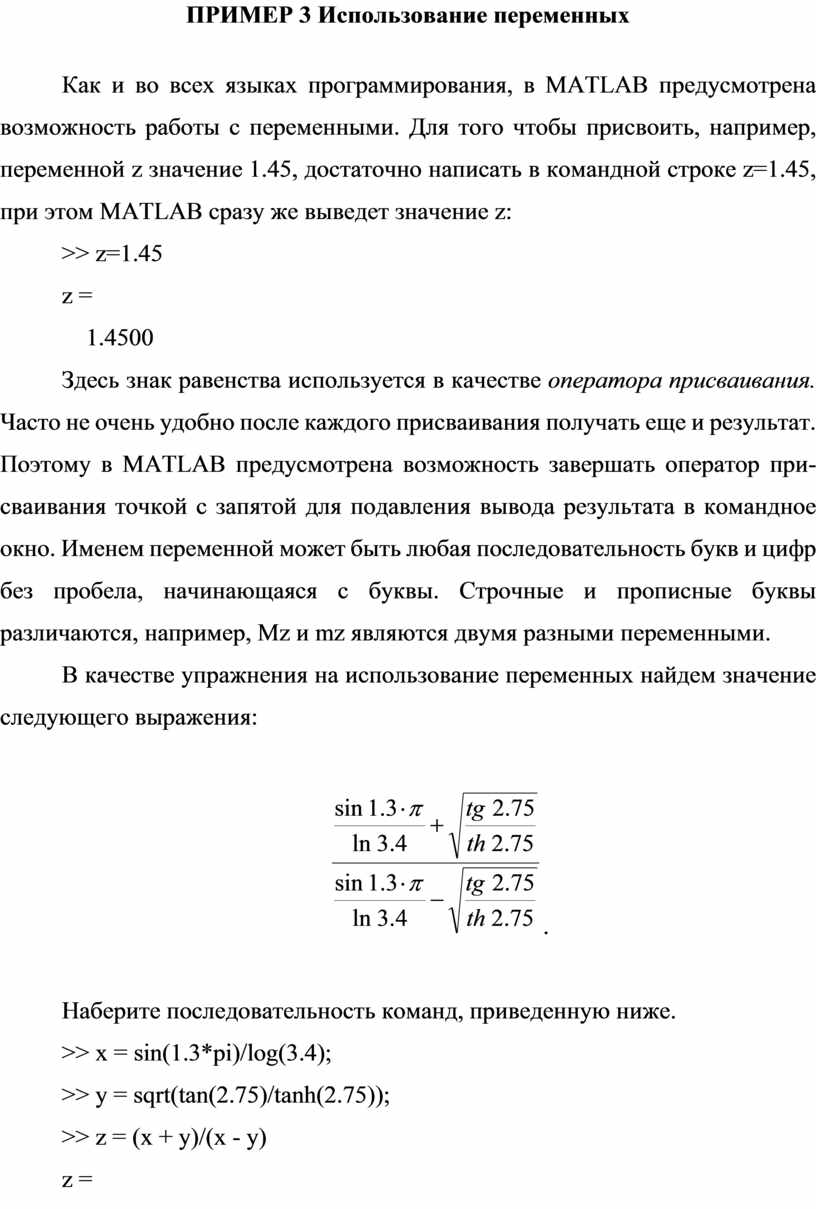

ПРИМЕР 3 Использование переменных



Как и во всех языках программирования, в MATLAB предусмотрена возможность работы с переменными. Для того чтобы присвоить, например, переменной z значение 1.45, достаточно написать в командной строке z=1.45, при этом MATLAB сразу же выведет значение z:

>> z=1.45

z =

    1.4500

Здесь знак равенства используется в качестве оператора присваивания. Часто не очень удобно после каждого присваивания получать еще и результат. Поэтому в MATLAB предусмотрена возможность завершать оператор при­сваивания точкой с запятой для подавления вывода результата в командное окно. Именем переменной может быть любая последовательность букв и цифр без пробела, начинающаяся с буквы. Строчные и прописные буквы различаются, например, Mz и mz являются двумя разными переменными.

В качестве упражнения на использование переменных найдем значение следующего выражения:



.



Наберите последовательность команд, приведенную ниже.

>> x = sin(1.3*pi)/log(3.4);

>> y = sqrt(tan(2.75)/tanh(2.75));

>> z = (x + y)/(x - y)

z =

     0.0243 - 0.9997i

>>

Последний оператор присваивания не завершается точкой с запятой для того, чтобы сразу получить значение исходного выражения.



4 КОНТРОЛЬНЫЕ ВОПРОСЫ



1.                 Перечислите основные элементы рабочей среды MATLAB. Из каких элементов состоит окно Command Window?

2.                 Откуда берется переменная ans?

3.                 Какие значения принимает переменная ans при делении 1/0 и 0/0?

4.                 Что используется в качестве оператора присваивания в среде MATLAB?

5.                 Какой символ используется для подавления вывода результатов выполнения операторов?

Из каких символов может состоять имя переменной в MATLAB?
