Лабораторная работа: изучение калькуляторов подсетей

Задачи

Часть 1. Обзор доступных калькуляторов подсетей

Часть 2. Расчёт сетевых данных с помощью калькулятора подсетей

Исходные данные/сценарий

Понимать принципы преобразования десятичного IP-адреса в двоичный формат и применения побитовой операции И для определения сетевого адреса очень важно, но сама процедура представляет собой трудоёмкий процесс с большой вероятностью ошибок. Для упрощения расчётов многие сетевые администраторы используют программы-калькуляторы для IP-подсетей. Существует целый ряд подобных программ, которые можно загрузить и установить либо запускать напрямую из Интернета.

В ходе лабораторной работы вы познакомитесь с некоторыми бесплатными калькуляторами для IPподсетей. Для расчёта сетевых данных в этой лабораторной работе вы будете использовать вебкалькулятор для IP-подсетей.

Необходимые ресурсы

Устройство с выходом в Интернет

Часть 1: Обзор доступных калькуляторов подсетей

В части 1 вы познакомитесь с двумя типами калькуляторов подсетей: программами, которые необходимо загрузить и установить, и веб-калькуляторами, которые запускаются прямо из браузера.

Шаг 1:     Рассмотрите некоторые программы для расчёта данных подсетей.

Компания Solarwinds предлагает бесплатный калькулятор подсетей, который можно загрузить и установить на компьютер под управлением ОС Windows. Для загрузки этой программы необходимо указать личные данные (имя, компанию, страну, адрес электронной почты и номер телефона). Загрузить и установить калькулятор подсетей Solarwinds можно с веб-сайта компании www.solarwinds.com.

Если вы используете компьютер под управлением ОС Linux, рекомендуем утилиту ipcalc, которую можно найти в большинстве версий системы Linux. Для установки утилиты ipcalc на компьютер под управлением Linux воспользуйтесь командой apt-get install ipcalc.

Шаг 2:    Воспользуйтесь веб-калькулятором подсетей.

Веб-калькуляторы подсетей не требуют установки, но для работы с ними необходимо подключение к Интернету. Указанный ниже веб-калькулятор подсетей можно использовать на любом устройстве с доступом к Интернету, включая смартфоны и планшеты.

a.     Откройте браузер, перейдите на сайт www.ipcalc.org и выберите ссылку IP Subnet Calculator (Калькулятор IP-подсетей).

Примечание. В этом меню доступны и другие полезные утилиты, такие как средство для поиска производителей по MAC-адресам (Mac Vendor lookup) или сервисы WHOIS (Whois lookup) и DNS (DNS lookup) для получения информации о доменах.

Примечание. На момент подготовки этого документа при просмотре веб-сайта www.ipcalc.org в браузере Internet Explorer 9 наблюдались проблемы с форматированием. Сайт функционирует нормально, но при желании можно использовать для доступа другой браузер (Firefox или Chrome).

b.     Нажмите ссылку IP Subnet Calculator (Калькулятор IP-подсетей), и введите в открывшемся окне IPадрес и маску подсети или IP-адрес и префиксную запись CIDR. Примеры ввода каждого из этих параметров показаны в разделе Introduction (Введение).

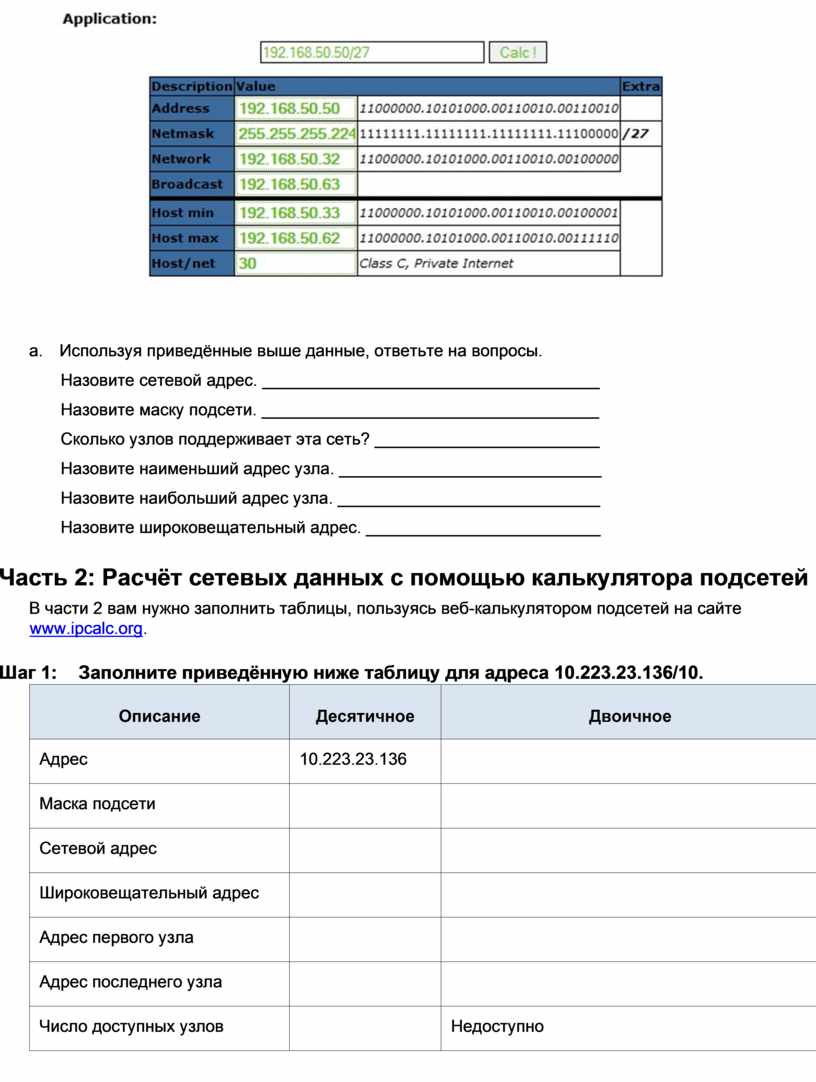

c.     В поле Application (Приложение) введите 192.168.50.50/27 и нажмите кнопку Calc! (Рассчитать). Ниже появится таблица с информацией о сети в десятичном и двоичном форматах.

d.     Используя приведённые выше данные, ответьте на вопросы.

Назовите сетевой адрес. ____________________________________

Назовите маску подсети. ____________________________________

Сколько узлов поддерживает эта сеть? ________________________

Назовите наименьший адрес узла. ____________________________

Назовите наибольший адрес узла. ____________________________

Назовите широковещательный адрес. _________________________

Часть 2: Расчёт сетевых данных с помощью калькулятора подсетей

В части 2 вам нужно заполнить таблицы, пользуясь веб-калькулятором подсетей на сайте www.ipcalc.org.

Шаг 1:     Заполните приведённую ниже таблицу для адреса 10.223.23.136/10.

Общий или частный тип адреса? _____________

Шаг 2:    Заполните приведённую ниже таблицу для адреса 172.18.255.92 с маской подсети 255.255.224.0.

Какова в данной сети префиксная запись CIDR? ________  Общий или частный тип адреса? _____________

Шаг 3:    Заполните приведённую ниже таблицу, используя адрес 192.168.184.78 с маской подсети 255.255.255.252.

Какова в данной сети префиксная запись CIDR? ________

Общий или частный тип адреса? _____________  Где может использоваться такая сеть?

_______________________________________________________________________________________

Шаг 4:     Заполните приведённую ниже таблицу для адреса 209.165.200.225/27.

Общий или частный тип адреса? _____________

Шаг 5:     Заполните приведённую ниже таблицу для адреса 64.104.110.7/20.

Общий или частный тип адреса? _____________

Вопросы на закрепление

1. В чём преимущество программ для расчёта подсетей?

_______________________________________________________________________________________

_______________________________________________________________________________________ 2. В чём преимущество веб-калькуляторов подсетей?

_______________________________________________________________________________________

_______________________________________________________________________________________
