Лабораторная работа. Настройка маршрутизации между VLAN для каждого интерфейса

Топология

Таблица адресации

Задачи

Часть 1. Построение сети и настройка базовых параметров устройства

Часть 2. Настройка коммутаторов с сетями VLAN и транковой связи

Часть 3. Проверка транковой связи, сетей VLAN, маршрутизации и подключения

Исходные данные/Сценарий

Однако, прежде чем переходить к маршрутизации между VLAN методом router-on-a-stick (ROS) или настройке коммутации 3-го уровня, рекомендуется получить представление и навыки настройки непосредственно этого типа маршрутизации. Кроме того, вы можете столкнуться с интерфейсной маршрутизацией между VLAN в организациях с очень маленькими сетями. Простота в использовании — это одно из преимуществ маршрутизации между VLAN с использованием устаревшего метода.

В рамках настоящей лабораторной работы вам предстоит настроить один маршрутизатор с двумя сетями, подключёнными через интерфейсы маршрутизатора Gigabit Ethernet. На коммутаторах будут настроены две отдельные сети VLAN, и вам будет необходимо настроить маршрутизацию между этими VLAN.

Примечание. В этой лабораторной работе содержится минимальный набор фактических команд, необходимых для настройки маршрутизатора и коммутатора. Необходимые команды для конфигурации сети VLAN представлены в приложении А в конце этой лабораторной работы. Проверьте свои знания — настройте устройства, не обращаясь к информации, приведённой в приложении.

Примечание. В лабораторной работе используются маршрутизаторы с интегрированными службами серии Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universalk9). В лабораторной работе используются коммутаторы серии Cisco Catalyst 2960s под управлением ОС Cisco IOS 15.0(2) (образ lanbasek9). Допускается использование коммутаторов и маршрутизаторов других моделей, под управлением других версий ОС Cisco IOS. В зависимости от модели устройства и версии Cisco IOS доступные команды и выходные данные могут отличаться от данных, полученных при выполнении лабораторных работ. Точные идентификаторы интерфейса указаны в таблице сводной информации об интерфейсах маршрутизаторов в конце лабораторной работы.

Примечание. Убедитесь, что предыдущие настройки маршрутизаторов и коммутаторов удалены, и они не имеют загрузочной конфигурации. Если вы не уверены в этом, обратитесь к преподавателю.

Необходимые ресурсы

•       1 маршрутизатор (Cisco 1941 с универсальным образом M3 под управлением ОС Cisco IOS 15.2(4) или аналогичная модель);

•       2 коммутатора (Cisco 2960 под управлением ОС Cisco IOS 15.0(2), образ lanbasek9 или аналогичная модель);

•       2 ПК (под управлением ОС Windows 7, Vista или XP с программой эмуляции терминала, например Tera Term);

•       консольные кабели для настройки устройств Cisco IOS через консольные порты;

•       кабели Ethernet, расположенные в соответствии с топологией.

Часть 1: Построение сети и настройка базовых параметров устройства

В первой части лабораторной работы вы настроите топологию сети и при необходимости удалите все конфигурации.

Шаг 1:    Подключите кабели в сети в соответствии с топологией.

Шаг 2:    Выполните инициализацию и перезагрузку маршрутизатора и коммутаторов.

Шаг 3:    Настройте базовые параметры для маршрутизатора R1.

a.     Отключите поиск DNS.

b.     Назначьте имя устройства.

c.     Назначьте class в качестве зашифрованного пароля привилегированного режима EXEC.

d.     Назначьте cisco в качестве пароля консоли и виртуального терминала VTY и активируйте вход.

e.     Настройте адресацию на интерфейсах G0/0 и G0/1 и включите оба интерфейса.

Шаг 4:     Настройте базовые параметры на коммутаторах S1 и S2.

a.     Отключите поиск DNS.

b.     Назначьте имя устройства.

c.     Назначьте class в качестве зашифрованного пароля привилегированного режима EXEC.

d.     Назначьте cisco в качестве пароля консоли и виртуального терминала VTY и активируйте вход.

Шаг 5:    Настройте базовые параметры на компьютерах PC-A и PC-B.

На компьютерах PC-A и PC-B настройте IP-адреса и адрес шлюза по умолчанию в соответствии с таблицей адресации.

Часть 2: Настройте коммутаторы для работы с сетями VLAN и создания транковых каналов

Во второй части лабораторной работы вы будете настраивать коммутаторы для сетей VLAN и транковых каналов.

Шаг 1:     Настройте сети VLAN на коммутаторе S1.

a.     Создайте сеть VLAN 10 на коммутаторе S1. Назначьте Student в качестве имени сети VLAN.

b.     Создайте виртуальную локальную сеть VLAN 20. Назначьте Faculty-Admin в качестве имени для этой сети VLAN.

c.     Настройте F0/1 в качестве транкового порта.

d.     Назначьте порты F0/5 и F0/6 сети VLAN 10 и настройте оба порта в качестве портов доступа.

e.     Назначьте IP-адрес сети VLAN 10 и активируйте его. Сверьтесь с таблицей адресации.

f.      Настройте шлюз по умолчанию в соответствии с таблицей адресации.

Шаг 2:     Настройте сети VLAN на коммутаторе S2.

a.     Создайте сеть VLAN 10 на коммутаторе S2. Назначьте Student в качестве имени сети VLAN.

b.     Создайте виртуальную локальную сеть VLAN 20. Назначьте Faculty-Admin в качестве имени для этой сети VLAN.

c.     Настройте F0/1 в качестве транкового порта.

d.     Назначьте порты F0/11 и F0/18 сети VLAN 20 и настройте оба порта в качестве портов доступа.

e.     Назначьте IP-адрес сети VLAN 10 и активируйте его. Сверьтесь с таблицей адресации.

f.      Настройте шлюз по умолчанию в соответствии с таблицей адресации.

Часть 3: Проверка транковой связи, сетей VLAN, маршрутизации и подключения

Шаг 1:    Проверьте таблицу маршрутизации маршрутизатора R1.

a.     На маршрутизаторе R1 выполните команду show ip route. Какие маршруты указаны в маршрутизаторе R1?

____________________________________________________________________________________

____________________________________________________________________________________

b.     На коммутаторах S1 и S2 выполните команду show interface trunk. Настроен ли порт F0/1 на обоих коммутаторах на транковую связь? ______

c.     На коммутаторах S1 и S2 выполните команду show vlan brief. Убедитесь, что сети VLAN 10 и 20 активны и что соответствующие порты в коммутаторах находятся в соответствующих VLAN. Почему порт F0/1 не указан в какой-либо из активных VLAN?

____________________________________________________________________________________

d.     От компьютера PC-A в сети VLAN 10 отправьте эхо-запрос на компьютер PC-B в сети VLAN 20. Если маршрутизация VLAN работает правильно, эхо-запросы между сетями 192.168.10.0 и 192.168.20.0 должны быть успешными.

Примечание. Для успешной передачи эхо-запросов может потребоваться отключение брандмауэра.

e.     Проверьте наличие подключения между всеми устройствами. Эхо-запросы должны быть успешными между всеми устройствами. Если эхо-запросы не удались, исправьте неполадки.

Вопросы на закрепление

В чём заключается преимущество использования устаревшего метода маршрутизации между VLAN?

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

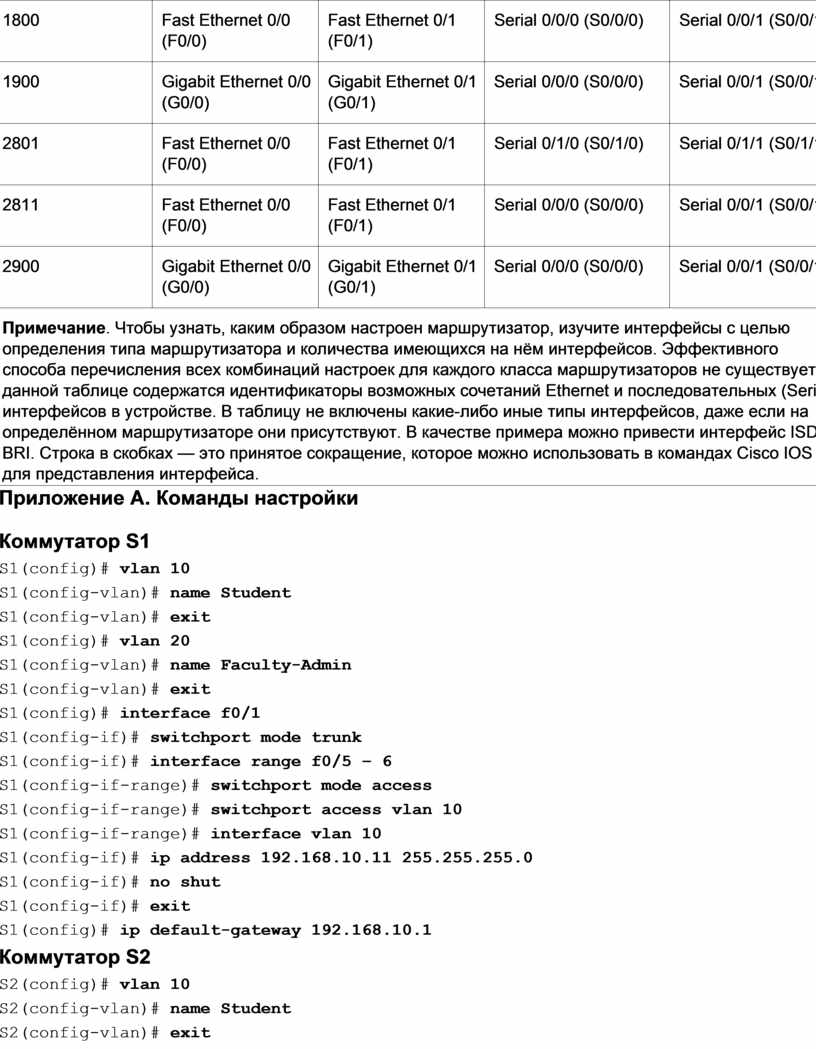

Сводная таблица интерфейсов маршрутизаторов

Приложение А. Команды настройки

Коммутатор S1

S1(config)# vlan 10

S1(config-vlan)# name Student

S1(config-vlan)# exit

S1(config)# vlan 20

S1(config-vlan)# name Faculty-Admin

S1(config-vlan)# exit

S1(config)# interface f0/1

S1(config-if)# switchport mode trunk

S1(config-if)# interface range f0/5 – 6

S1(config-if-range)# switchport mode access

S1(config-if-range)# switchport access vlan 10

S1(config-if-range)# interface vlan 10

S1(config-if)# ip address 192.168.10.11 255.255.255.0

S1(config-if)# no shut

S1(config-if)# exit

S1(config)# ip default-gateway 192.168.10.1

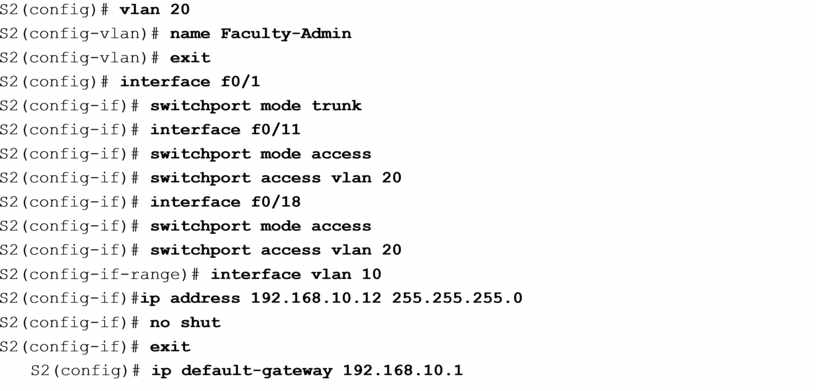

Коммутатор S2

S2(config)# vlan 10

S2(config-vlan)# name Student

S2(config-vlan)# exit

S2(config)# vlan 20

S2(config-vlan)# name Faculty-Admin

S2(config-vlan)# exit

S2(config)# interface f0/1

S2(config-if)# switchport mode trunk

S2(config-if)# interface f0/11

S2(config-if)# switchport mode access

S2(config-if)# switchport access vlan 20

S2(config-if)# interface f0/18

S2(config-if)# switchport mode access

S2(config-if)# switchport access vlan 20

S2(config-if-range)# interface vlan 10

S2(config-if)#ip address 192.168.10.12 255.255.255.0

S2(config-if)# no shut

S2(config-if)# exit

S2(config)# ip default-gateway 192.168.10.1
