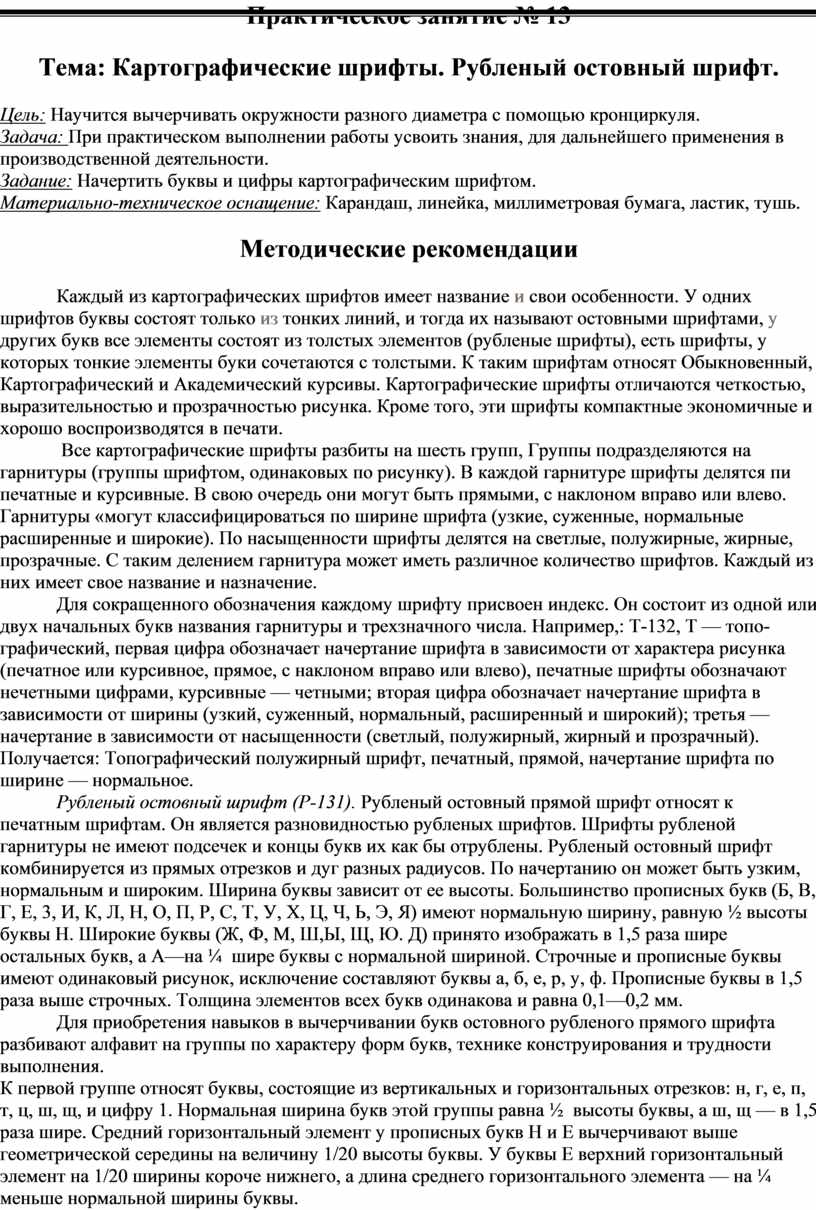

Практическое занятие № 13

Тема: Картографические шрифты. Рубленый остовный шрифт.

Цель: Научится вычерчивать окружности разного диаметра с помощью кронциркуля.

Задача: При практическом выполнении работы усвоить знания, для дальнейшего применения в производственной деятельности.

Задание: Начертить буквы и цифры картографическим шрифтом.

Материально-техническое оснащение: Карандаш, линейка, миллиметровая бумага, ластик, тушь.

Методические рекомендации

Каждый из картографических шрифтов имеет название и свои особенности. У одних шрифтов буквы состоят только из тонких линий, и тогда их называют остовными шрифтами, у других букв все элементы состоят из толстых элементов (руб­леные шрифты), есть шрифты, у которых тонкие элементы буки сочетаются с толстыми. К таким шрифтам относят Обыкновен­ный, Картографический и Академический курсивы. Картогра­фические шрифты отличаются четкостью, выразительностью и прозрачностью рисунка. Кроме того, эти шрифты компактные экономичные и хорошо воспроизводятся в печати.

 Все картографические шрифты разбиты на шесть групп, Группы подразделяются на гарнитуры (группы шрифтом, оди­наковых по рисунку). В каждой гарнитуре шрифты делятся пи печатные и курсивные. В свою очередь они могут быть прямы­ми, с наклоном вправо или влево. Гарнитуры «могут классифи­цироваться по ширине шрифта (узкие, суженные, нормальные расширенные и широкие). По насыщенности шрифты делятся на светлые, полужирные, жирные, прозрачные. С таким делени­ем гарнитура может иметь различное количество шрифтов. Каждый из них имеет свое название и назначение.

Для сокращенного обозначения каждому шрифту присвоен индекс. Он состоит из одной или двух начальных букв названия гарнитуры и трехзначного числа. Например,: Т-132, Т — топо­графический, первая цифра обозначает начертание шрифта в зависимости от характера рисунка (печатное или курсивное, прямое, с наклоном вправо или влево), печатные шрифты обо­значают нечетными цифрами, курсивные — четными; вторая цифра обозначает начертание шрифта в зависимости от шири­ны (узкий, суженный, нормальный, расширенный и широкий); третья — начертание в зависимости от насыщенности (светлый, полужирный, жирный и прозрачный). Получается: Топографи­ческий полужирный шрифт, печатный, прямой, начертание шрифта по ширине — нормальное.

Рубленый остовный шрифт (Р-131). Рубленый остовный прямой шрифт относят к печатным шрифтам. Он явля­ется разновидностью рубленых шрифтов. Шрифты рубленой гарнитуры не имеют подсечек и концы букв их как бы отрубле­ны. Рубленый остовный шрифт комбинируется из прямых отрез­ков и дуг разных радиусов. По начертанию он может быть уз­ким, нормальным и широким. Ширина буквы зависит от ее высоты. Большинство прописных букв (Б, В, Г, Е, 3, И, К, Л, Н, О, П, Р, С, Т, У, X, Ц, Ч, Ь, Э, Я) имеют нормальную шири­ну, равную ½ высоты буквы Н. Широкие буквы (Ж, Ф, М, Ш,Ы, Щ, Ю. Д) принято изображать в 1,5 раза шире остальных букв, а А—на ¼  шире буквы с нормальной шириной. Строчные и прописные буквы имеют одинаковый рисунок, исключение со­ставляют буквы а, б, е, р, у, ф. Прописные буквы в 1,5 раза вы­ше строчных. Толщина элементов всех букв одинакова и равна 0,1—0,2 мм.

Для приобретения навыков в вычерчивании букв остовного рубленого прямого шрифта разбивают алфавит на группы по характеру форм букв, технике конструирования и трудности выполнения.

К первой группе относят буквы, состоящие из вертикальных и горизонтальных отрезков: н, г, е, п, т, ц, ш, щ, и цифру 1. Нор­мальная ширина букв этой группы равна ½  высоты буквы, а ш, щ — в 1,5 раза шире. Средний горизонтальный элемент у прописных букв Н и Е вычерчивают выше геометрической се­редины на величину 1/20 высоты буквы. У буквы Е верхний го­ризонтальный элемент на 1/20 ширины короче нижнего, а длина среднего горизонтального элемента — на ¼  меньше нормальной ширины буквы.

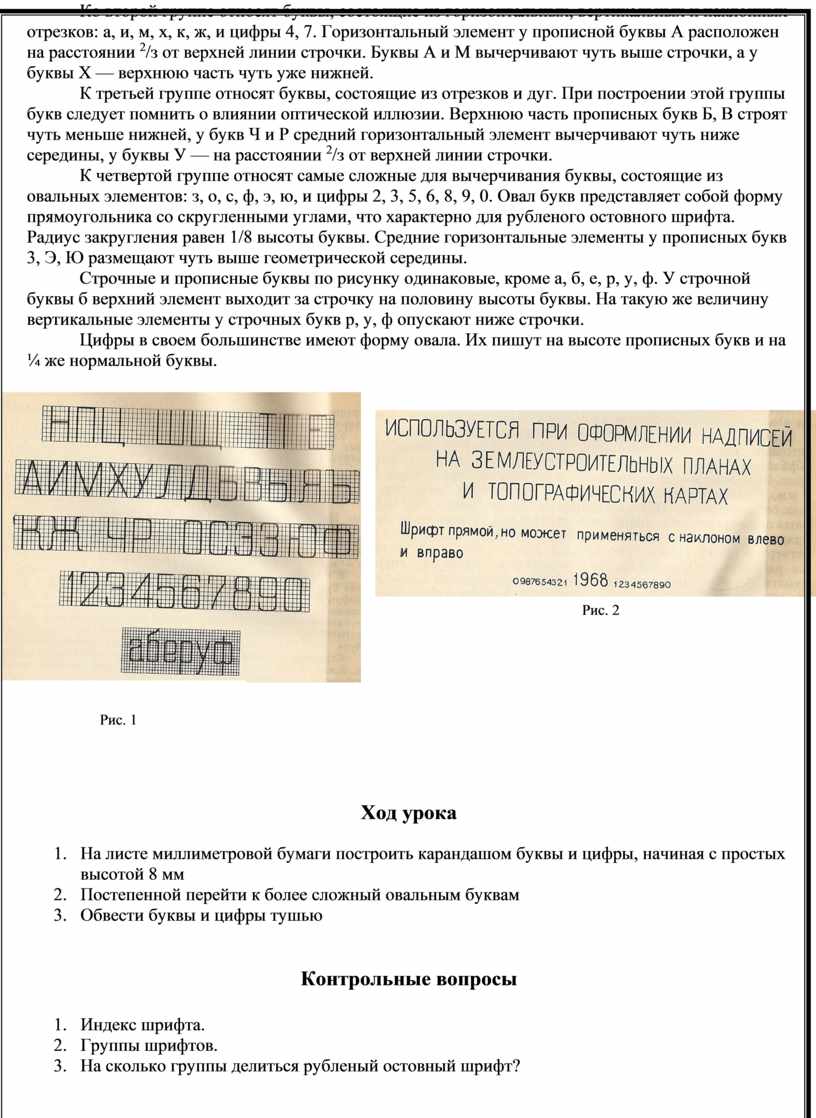

Ко второй группе относят буквы, состоящие из горизонталь­ных, вертикальных и наклонных отрезков: а, и, м, х, к, ж, и цифры 4, 7. Горизонтальный элемент у прописной буквы А рас­положен на расстоянии ²/з от верхней линии строчки. Буквы А и М вычерчивают чуть выше строчки, а у буквы X — верхнюю часть чуть уже нижней.

К третьей группе относят буквы, состоящие из отрезков и дуг. При построении этой группы букв следует помнить о влия­нии оптической иллюзии. Верхнюю часть прописных букв Б, В строят чуть меньше нижней, у букв Ч и Р средний горизон­тальный элемент вычерчивают чуть ниже середины, у буквы У — на расстоянии ²/з от верхней линии строчки.

К четвертой группе относят самые сложные для вычерчива­ния буквы, состоящие из овальных элементов: з, о, с, ф, э, ю, и цифры 2, 3, 5, 6, 8, 9, 0. Овал букв представляет собой форму прямоугольника со скругленными углами, что характерно для рубленого остовного шрифта. Радиус закругления равен 1/8 вы­соты буквы. Средние горизонтальные элементы у прописных букв 3, Э, Ю размещают чуть выше геометрической середины.

Строчные и прописные буквы по рисунку одинаковые, кроме а, б, е, р, у, ф. У строчной буквы б верхний элемент выходит за строчку на половину высоты буквы. На такую же величину вер­тикальные элементы у строчных букв р, у, ф опускают ниже строчки.

Цифры в своем большинстве имеют форму овала. Их пишут на высоте прописных букв и на ¼ же нормальной буквы.

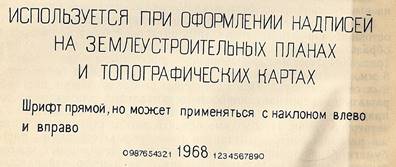

                                                                                                   Рис. 2

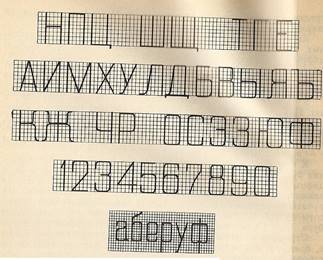

              Рис. 1

Ход урока

1. На листе миллиметровой бумаги построить карандашом буквы и цифры, начиная с простых высотой 8 мм
2. Постепенной перейти к более сложный овальным буквам
3. Обвести буквы и цифры тушью

Контрольные вопросы

1. Индекс шрифта.
2. Группы шрифтов.
3. На сколько группы делиться рубленый остовный шрифт?
