Лабораторная работа: просмотр МАС-адресов сетевых устройств

Топология

Таблица адресации

Задачи

Часть 1. Настройка топологии и инициализация устройств

•
Настройте оборудование в соответствии с топологией сети.

•       При необходимости выполните инициализацию и перезапуск маршрутизатора и коммутатора.

Часть 2. Настройка параметров устройств и проверка надёжности подключения

•       Присвойте статический IP-адрес сетевому адаптеру ПК-А.

•       Настройте основные параметры на маршрутизаторе R1.

•       Присвойте статический IP-адрес маршрутизатору R1.

•       Проверьте подключение к сети.

Часть 3. Отображение, описание и анализ МАС-адресов Ethernet

•       Проанализируйте MAC-адрес для ПК-А.

•       Проанализируйте МАС-адреса для маршрутизатора R1.

•       Отобразите таблицу МАС-адресов на коммутаторе S1.

Исходные данные/сценарий

Каждое устройство в локальной сети Ethernet определяется МАС-адресом 2-го уровня. Этот адрес заложен в сетевой адаптер. В ходе лабораторной работы вам предстоит изучить и проанализировать компоненты MAC-адреса, а также процедуры поиска такой информации на различных сетевых устройствах, например на маршрутизаторе, коммутаторе и ПК.

Вы создадите сеть, как показано в топологии. Затем вы настроите маршрутизатор и ПК в соответствии с таблицей адресации и протестируете настроенные конфигурации, проверив подключение к сети.

. Все права защищены.

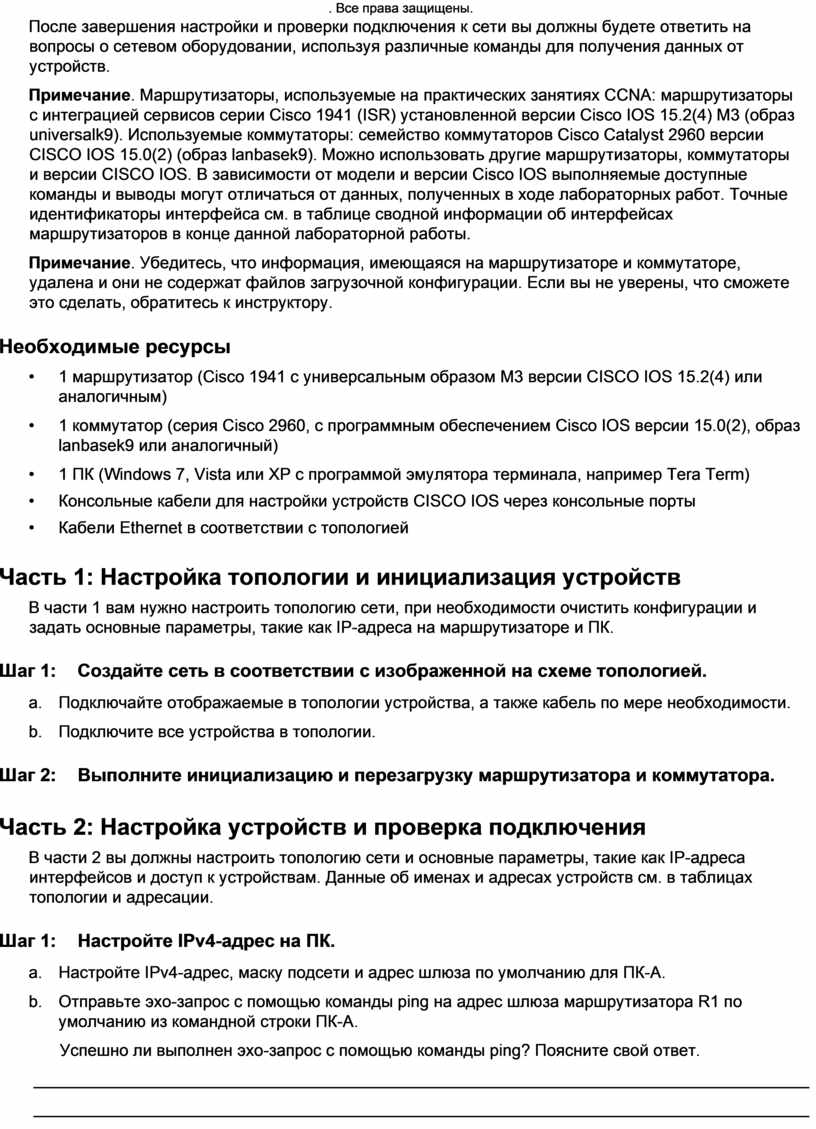

После завершения настройки и проверки подключения к сети вы должны будете ответить на вопросы о сетевом оборудовании, используя различные команды для получения данных от устройств.

Примечание. Маршрутизаторы, используемые на практических занятиях CCNA: маршрутизаторы с интеграцией сервисов серии Cisco 1941 (ISR) установленной версии Cisco IOS 15.2(4) M3 (образ universalk9). Используемые коммутаторы: семейство коммутаторов Cisco Catalyst 2960 версии CISCO IOS 15.0(2) (образ lanbasek9). Можно использовать другие маршрутизаторы, коммутаторы и версии CISCO IOS. В зависимости от модели и версии Cisco IOS выполняемые доступные команды и выводы могут отличаться от данных, полученных в ходе лабораторных работ. Точные идентификаторы интерфейса см. в таблице сводной информации об интерфейсах маршрутизаторов в конце данной лабораторной работы.

Примечание. Убедитесь, что информация, имеющаяся на маршрутизаторе и коммутаторе, удалена и они не содержат файлов загрузочной конфигурации. Если вы не уверены, что сможете это сделать, обратитесь к инструктору.

Необходимые ресурсы

•       1 маршрутизатор (Cisco 1941 с универсальным образом M3 версии CISCO IOS 15.2(4) или аналогичным)

•       1 коммутатор (серия Cisco 2960, с программным обеспечением Cisco IOS версии 15.0(2), образ lanbasek9 или аналогичный)

•       1 ПК (Windows 7, Vista или XP с программой эмулятора терминала, например Tera Term)

•       Консольные кабели для настройки устройств CISCO IOS через консольные порты

•       Кабели Ethernet в соответствии с топологией

Часть 1: Настройка топологии и инициализация устройств

В части 1 вам нужно настроить топологию сети, при необходимости очистить конфигурации и задать основные параметры, такие как IP-адреса на маршрутизаторе и ПК.

Шаг 1:    Создайте сеть в соответствии с изображенной на схеме топологией.

a.     Подключайте отображаемые в топологии устройства, а также кабель по мере необходимости.

b.     Подключите все устройства в топологии.

Шаг 2:    Выполните инициализацию и перезагрузку маршрутизатора и коммутатора.

Часть 2: Настройка устройств и проверка подключения

В части 2 вы должны настроить топологию сети и основные параметры, такие как IP-адреса интерфейсов и доступ к устройствам. Данные об именах и адресах устройств см. в таблицах топологии и адресации.

Шаг 1:     Настройте IPv4-адрес на ПК.

a.     Настройте IPv4-адрес, маску подсети и адрес шлюза по умолчанию для ПК-А.

b.     Отправьте эхо-запрос с помощью команды ping на адрес шлюза маршрутизатора R1 по умолчанию из командной строки ПК-А.

Успешно ли выполнен эхо-запрос с помощью команды ping? Поясните свой ответ.

____________________________________________________________________________________

____________________________________________________________________________________

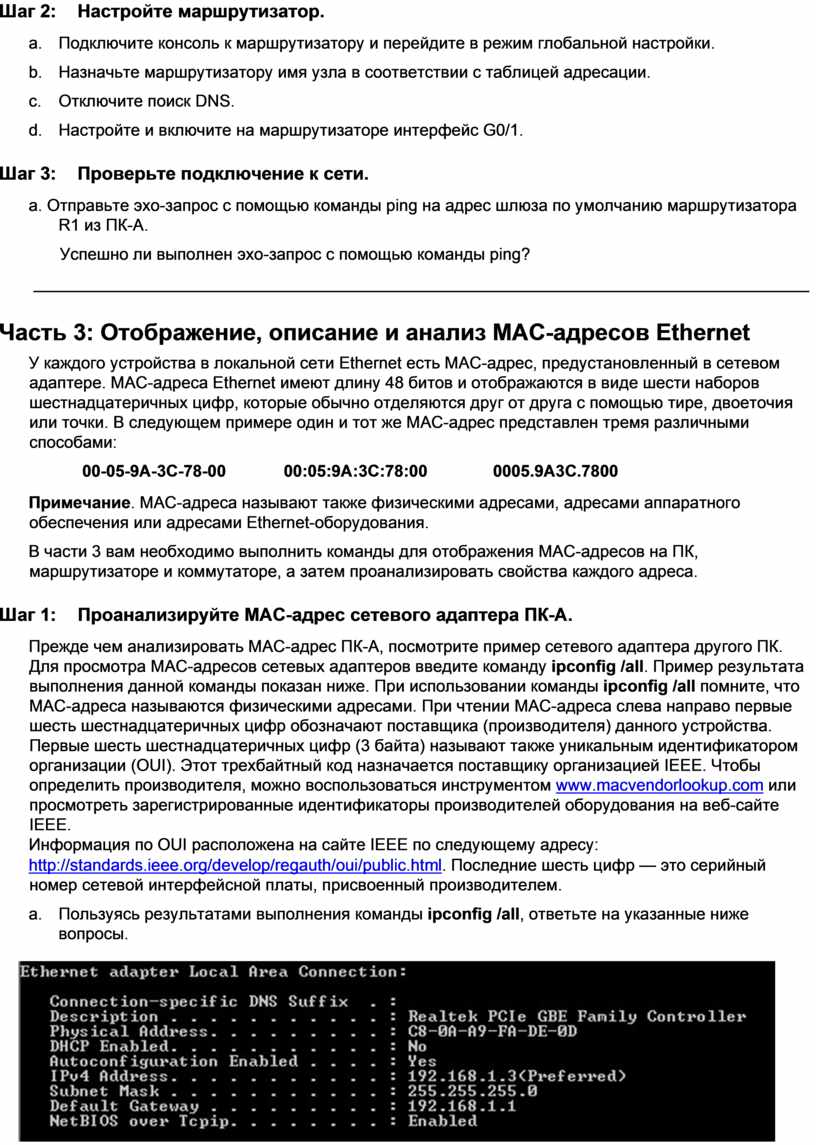

Шаг 2:     Настройте маршрутизатор.

a.     Подключите консоль к маршрутизатору и перейдите в режим глобальной настройки.

b.     Назначьте маршрутизатору имя узла в соответствии с таблицей адресации.

c.     Отключите поиск DNS.

d.     Настройте и включите на маршрутизаторе интерфейс G0/1.

Шаг 3:    Проверьте подключение к сети.

a. Отправьте эхо-запрос с помощью команды ping на адрес шлюза по умолчанию маршрутизатора R1 из ПК-А.

Успешно ли выполнен эхо-запрос с помощью команды ping?

____________________________________________________________________________________

Часть 3: Отображение, описание и анализ МАС-адресов Ethernet

У каждого устройства в локальной сети Ethernet есть MAC-адрес, предустановленный в сетевом адаптере. MAC-адреса Ethernet имеют длину 48 битов и отображаются в виде шести наборов шестнадцатеричных цифр, которые обычно отделяются друг от друга с помощью тире, двоеточия или точки. В следующем примере один и тот же MAC-адрес представлен тремя различными способами:

                   00-05-9A-3C-78-00            00:05:9A:3C:78:00              0005.9A3C.7800

Примечание. MAC-адреса называют также физическими адресами, адресами аппаратного обеспечения или адресами Ethernet-оборудования.

В части 3 вам необходимо выполнить команды для отображения МАС-адресов на ПК, маршрутизаторе и коммутаторе, а затем проанализировать свойства каждого адреса.

Шаг 1:    Проанализируйте MAC-адрес сетевого адаптера ПК-А.

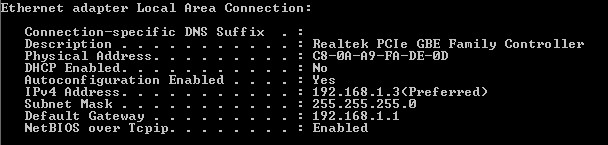

Прежде чем анализировать MAC-адрес ПК-А, посмотрите пример сетевого адаптера другого ПК. Для просмотра МАС-адресов сетевых адаптеров введите команду ipconfig /all. Пример результата выполнения данной команды показан ниже. При использовании команды ipconfig /all помните, что МАС-адреса называются физическими адресами. При чтении MAC-адреса слева направо первые шесть шестнадцатеричных цифр обозначают поставщика (производителя) данного устройства. Первые шесть шестнадцатеричных цифр (3 байта) называют также уникальным идентификатором организации (OUI). Этот трехбайтный код назначается поставщику организацией IEEE. Чтобы определить производителя, можно воспользоваться инструментом www.macvendorlookup.com или просмотреть зарегистрированные идентификаторы производителей оборудования на веб-сайте IEEE.

Информация по OUI расположена на сайте IEEE по следующему адресу:

http://standards.ieee.org/develop/regauth/oui/public.html. Последние шесть цифр — это серийный номер сетевой интерфейсной платы, присвоенный производителем.

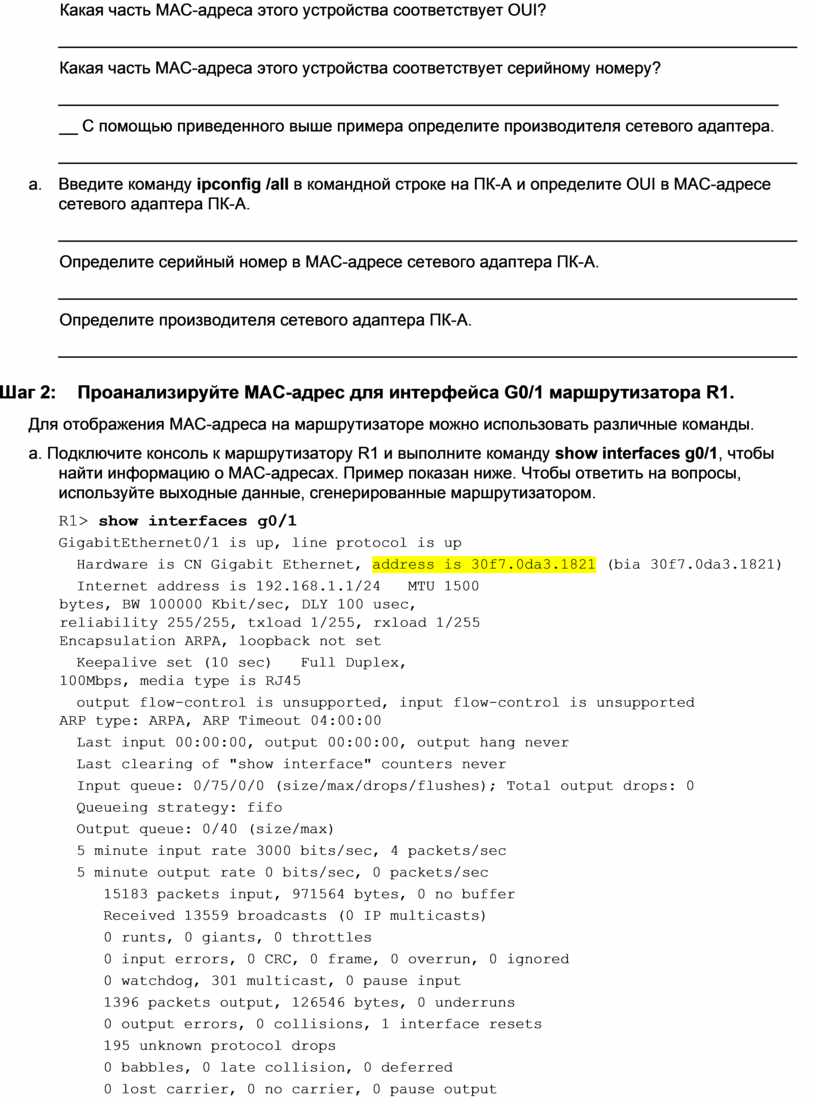

a.     Пользуясь результатами выполнения команды ipconfig /all, ответьте на указанные ниже вопросы.

Какая часть MAC-адреса этого устройства соответствует OUI?

________________________________________________________________________________ Какая часть MAC-адреса этого устройства соответствует серийному номеру?

________________________________________________________________________________ С помощью приведенного выше примера определите производителя сетевого адаптера.

________________________________________________________________________________

b.     Введите команду ipconfig /all в командной строке на ПК-А и определите OUI в МАС-адресе сетевого адаптера ПК-А.

________________________________________________________________________________ Определите серийный номер в МАС-адресе сетевого адаптера ПК-А.

________________________________________________________________________________ Определите производителя сетевого адаптера ПК-А.

________________________________________________________________________________

Шаг 2:     Проанализируйте MAC-адрес для интерфейса G0/1 маршрутизатора R1.

Для отображения МАС-адреса на маршрутизаторе можно использовать различные команды.

a. Подключите консоль к маршрутизатору R1 и выполните команду show interfaces g0/1, чтобы найти информацию о МАС-адресах. Пример показан ниже. Чтобы ответить на вопросы, используйте выходные данные, сгенерированные маршрутизатором.

R1> show interfaces g0/1

GigabitEthernet0/1 is up, line protocol is up

  Hardware is CN Gigabit Ethernet, address is 30f7.0da3.1821 (bia 30f7.0da3.1821)

  Internet address is 192.168.1.1/24   MTU 1500 bytes, BW 100000 Kbit/sec, DLY 100 usec,      reliability 255/255, txload 1/255, rxload 1/255   Encapsulation ARPA, loopback not set

  Keepalive set (10 sec)   Full Duplex, 100Mbps, media type is RJ45

  output flow-control is unsupported, input flow-control is unsupported   ARP type: ARPA, ARP Timeout 04:00:00

  Last input 00:00:00, output 00:00:00, output hang never

  Last clearing of "show interface" counters never

  Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

  Queueing strategy: fifo

  Output queue: 0/40 (size/max)

  5 minute input rate 3000 bits/sec, 4 packets/sec

  5 minute output rate 0 bits/sec, 0 packets/sec

     15183 packets input, 971564 bytes, 0 no buffer

     Received 13559 broadcasts (0 IP multicasts)

     0 runts, 0 giants, 0 throttles

     0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored

     0 watchdog, 301 multicast, 0 pause input

     1396 packets output, 126546 bytes, 0 underruns

     0 output errors, 0 collisions, 1 interface resets

     195 unknown protocol drops

     0 babbles, 0 late collision, 0 deferred

     0 lost carrier, 0 no carrier, 0 pause output

     0 output buffer failures, 0 output buffers swapped out Какой MAC-адрес имеет интерфейс G0/1 на маршрутизаторе R1?

____________________________________________________________________________________ Какой серийный номер указан в MAC-адресе интерфейса G0/1?

____________________________________________________________________________________ Какой интерфейс G0/1 имеет OUI?

____________________________________________________________________________________ Исходя из OUI, кто произвел оборудование?

____________________________________________________________________________________ Что означает bia?

____________________________________________________________________________________ Почему в результатах выполнения команды дважды указан один и тот же MAC-адрес?

____________________________________________________________________________________ b. Другой способ отображения МАС-адреса на маршрутизаторе — это команда show arp. Отобразите MAC-адрес с помощью команды show arp. Она сопоставляет адрес 2-го уровня с соответствующим адресом 3-го уровня. Пример показан ниже. Чтобы ответить на вопросы, используйте выходные данные, сгенерированные маршрутизатором.

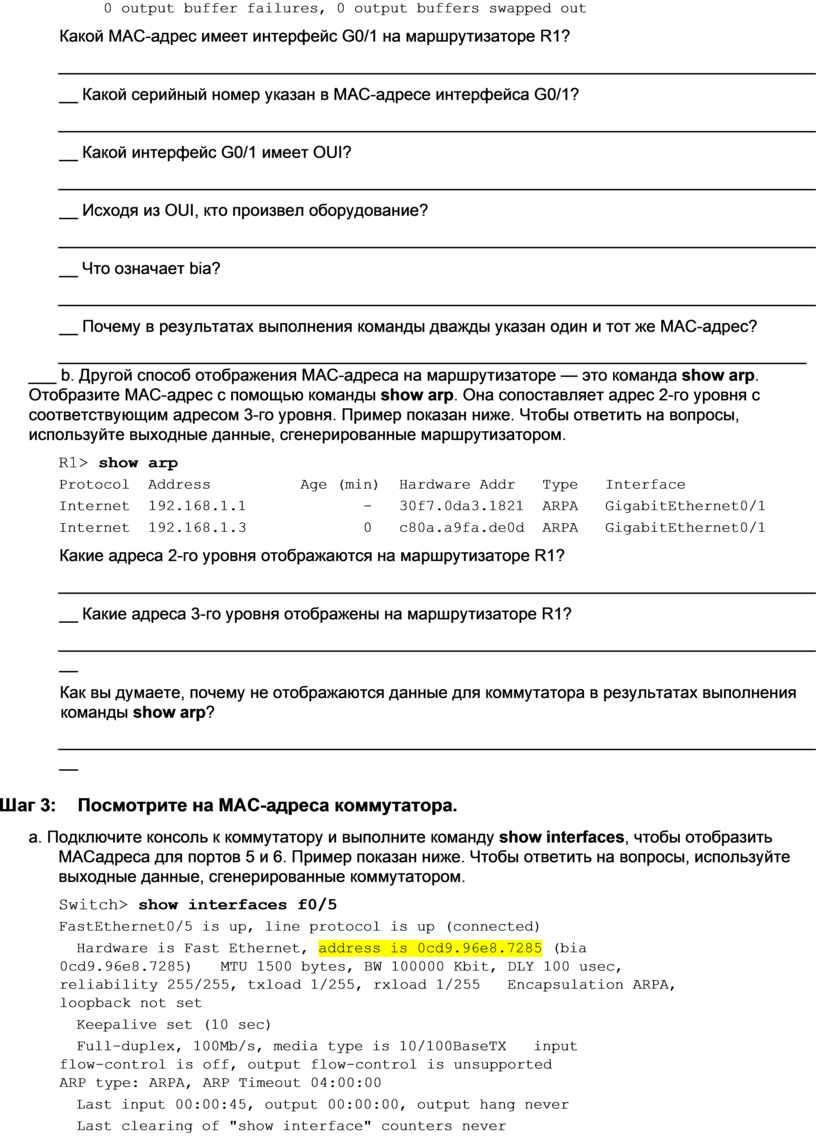

R1> show arp

Protocol  Address          Age (min)  Hardware Addr   Type   Interface

Internet  192.168.1.1             -   30f7.0da3.1821  ARPA   GigabitEthernet0/1

Internet  192.168.1.3             0   c80a.a9fa.de0d  ARPA   GigabitEthernet0/1 Какие адреса 2-го уровня отображаются на маршрутизаторе R1?

____________________________________________________________________________________ Какие адреса 3-го уровня отображены на маршрутизаторе R1?

____________________________________________________________________________________

Как вы думаете, почему не отображаются данные для коммутатора в результатах выполнения команды show arp?

____________________________________________________________________________________

Шаг 3:    Посмотрите на МАС-адреса коммутатора.

a. Подключите консоль к коммутатору и выполните команду show interfaces, чтобы отобразить МАСадреса для портов 5 и 6. Пример показан ниже. Чтобы ответить на вопросы, используйте выходные данные, сгенерированные коммутатором.

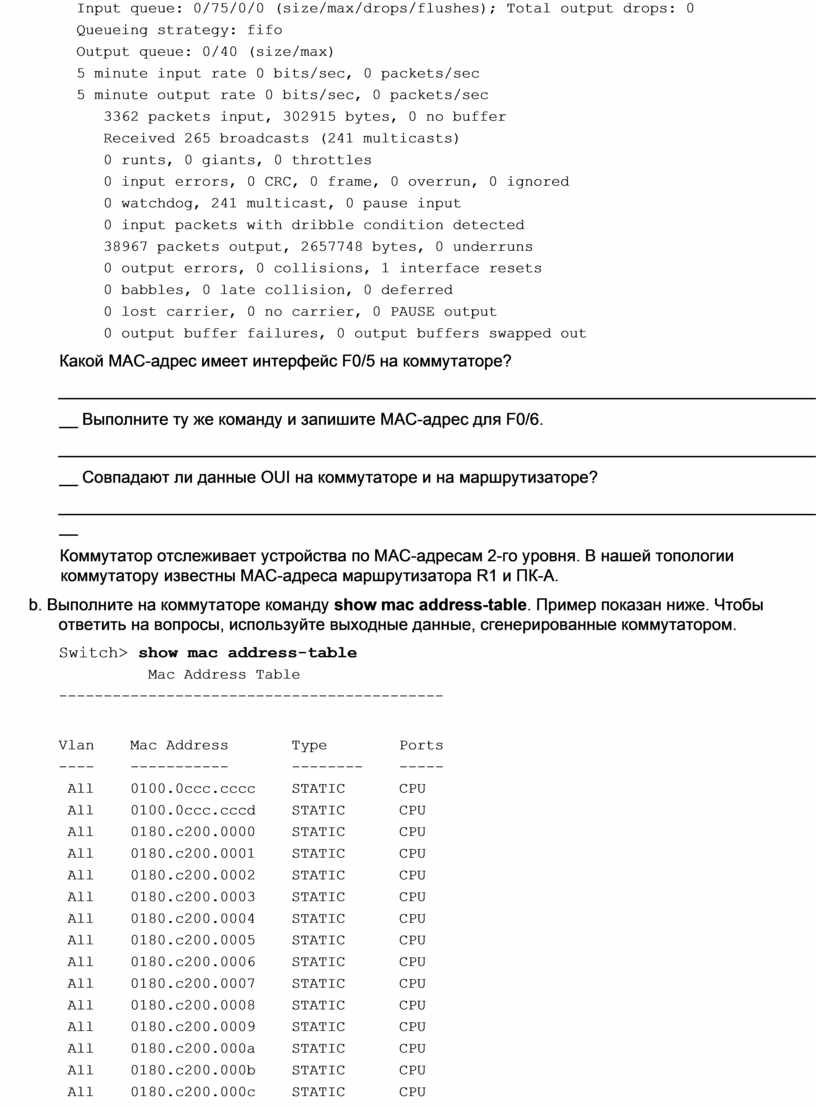

Switch> show interfaces f0/5

FastEthernet0/5 is up, line protocol is up (connected)

  Hardware is Fast Ethernet, address is 0cd9.96e8.7285 (bia 0cd9.96e8.7285)   MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,      reliability 255/255, txload 1/255, rxload 1/255   Encapsulation ARPA, loopback not set

  Keepalive set (10 sec)

  Full-duplex, 100Mb/s, media type is 10/100BaseTX   input flow-control is off, output flow-control is unsupported   ARP type: ARPA, ARP Timeout 04:00:00

  Last input 00:00:45, output 00:00:00, output hang never

  Last clearing of "show interface" counters never

  Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

  Queueing strategy: fifo

  Output queue: 0/40 (size/max)

  5 minute input rate 0 bits/sec, 0 packets/sec

  5 minute output rate 0 bits/sec, 0 packets/sec

     3362 packets input, 302915 bytes, 0 no buffer

     Received 265 broadcasts (241 multicasts)

     0 runts, 0 giants, 0 throttles

     0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored

     0 watchdog, 241 multicast, 0 pause input

     0 input packets with dribble condition detected

     38967 packets output, 2657748 bytes, 0 underruns

     0 output errors, 0 collisions, 1 interface resets

     0 babbles, 0 late collision, 0 deferred

     0 lost carrier, 0 no carrier, 0 PAUSE output

     0 output buffer failures, 0 output buffers swapped out Какой MAC-адрес имеет интерфейс F0/5 на коммутаторе?

____________________________________________________________________________________ Выполните ту же команду и запишите MAC-адрес для F0/6.

____________________________________________________________________________________ Совпадают ли данные OUI на коммутаторе и на маршрутизаторе?

____________________________________________________________________________________

Коммутатор отслеживает устройства по МАС-адресам 2-го уровня. В нашей топологии коммутатору известны МАС-адреса маршрутизатора R1 и ПК-А.

b. Выполните на коммутаторе команду show mac address-table. Пример показан ниже. Чтобы ответить на вопросы, используйте выходные данные, сгенерированные коммутатором.

Switch> show mac address-table

          Mac Address Table

-------------------------------------------

Vlan    Mac Address       Type        Ports

----    -----------       --------    -----

 All    0100.0ccc.cccc    STATIC      CPU

 All    0100.0ccc.cccd    STATIC      CPU

 All    0180.c200.0000    STATIC      CPU

 All    0180.c200.0001    STATIC      CPU

 All    0180.c200.0002    STATIC      CPU

 All    0180.c200.0003    STATIC      CPU

 All    0180.c200.0004    STATIC      CPU

 All    0180.c200.0005    STATIC      CPU

 All    0180.c200.0006    STATIC      CPU

 All    0180.c200.0007    STATIC      CPU

 All    0180.c200.0008    STATIC      CPU

 All    0180.c200.0009    STATIC      CPU

 All    0180.c200.000a    STATIC      CPU

 All    0180.c200.000b    STATIC      CPU

 All    0180.c200.000c    STATIC      CPU

 All    0180.c200.000d    STATIC      CPU

 All    0180.c200.000e    STATIC      CPU

 All    0180.c200.000f    STATIC      CPU

 All    0180.c200.0010    STATIC      CPU

 All    ffff.ffff.ffff    STATIC      CPU

   1    30f7.0da3.1821    DYNAMIC     Fa0/5

   1    c80a.a9fa.de0d    DYNAMIC     Fa0/6

Total Mac Addresses for this criterion: 22

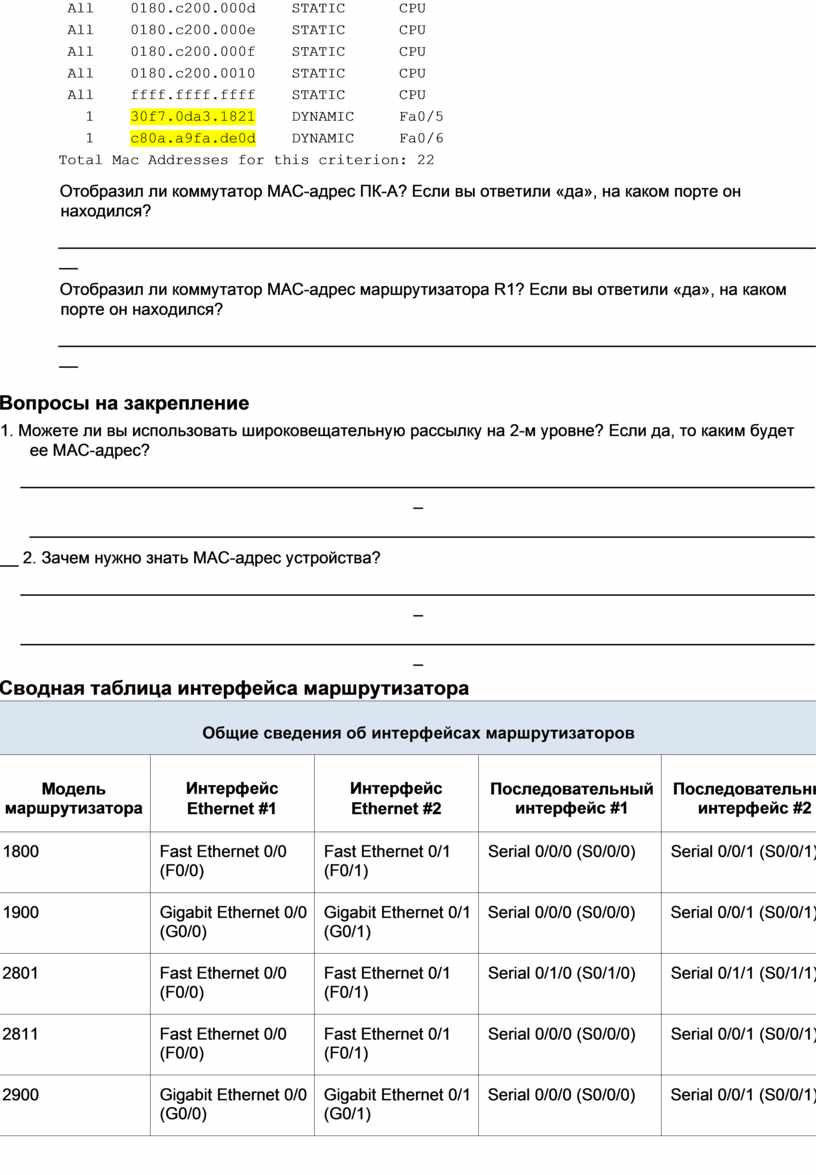

Отобразил ли коммутатор MAC-адрес ПК-А? Если вы ответили «да», на каком порте он находился?

____________________________________________________________________________________

Отобразил ли коммутатор MAC-адрес маршрутизатора R1? Если вы ответили «да», на каком порте он находился?

____________________________________________________________________________________

Вопросы на закрепление

1. Можете ли вы использовать широковещательную рассылку на 2-м уровне? Если да, то каким будет ее MAC-адрес?

_______________________________________________________________________________________

_______________________________________________________________________________________ 2. Зачем нужно знать MAC-адрес устройства?

_______________________________________________________________________________________

_______________________________________________________________________________________

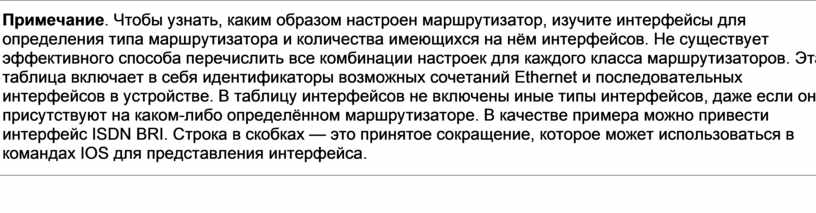

Сводная таблица интерфейса маршрутизатора
