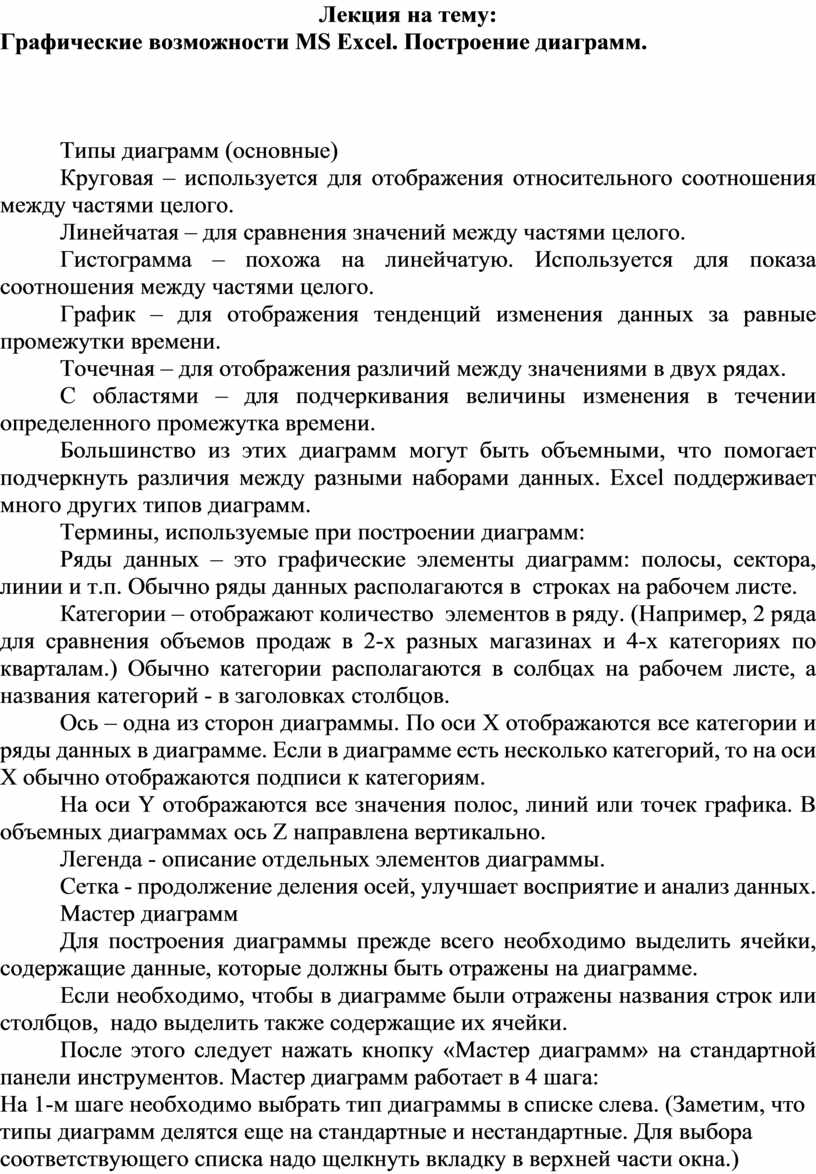

Лекция на тему: Графические возможности MS Excel. Построение диаграмм.

Лекция на тему:

Графические возможности MS Excel. Построение диаграмм.

Типы диаграмм (основные)

Круговая – используется для отображения относительного соотношения между частями целого.

Линейчатая – для сравнения значений между частями целого.

Гистограмма – похожа на линейчатую. Используется для показа соотношения между частями целого.

График – для отображения тенденций изменения данных за равные промежутки времени.

Точечная – для отображения различий между значениями в двух рядах.

С областями – для подчеркивания величины изменения в течении определенного промежутка времени.

Большинство из этих диаграмм могут быть объемными, что помогает подчеркнуть различия между разными наборами данных. Excel поддерживает много других типов диаграмм.

Термины, используемые при построении диаграмм:

Ряды данных – это графические элементы диаграмм: полосы, сектора, линии и т.п. Обычно ряды данных располагаются в  строках на рабочем листе.

Категории – отображают количество  элементов в ряду. (Например, 2 ряда для сравнения объемов продаж в 2-х разных магазинах и 4-х категориях по кварталам.) Обычно категории располагаются в солбцах на рабочем листе, а названия категорий - в заголовках столбцов.

Ось – одна из сторон диаграммы. По оси X отображаются все категории и ряды данных в диаграмме. Если в диаграмме есть несколько категорий, то на оси X обычно отображаются подписи к категориям.

На оси Y отображаются все значения полос, линий или точек графика. В объемных диаграммах ось Z направлена вертикально.

Легенда - описание отдельных элементов диаграммы.

Сетка - продолжение деления осей, улучшает восприятие и анализ данных.

Мастер диаграмм

Для построения диаграммы прежде всего необходимо выделить ячейки, содержащие данные, которые должны быть отражены на диаграмме.

Если необходимо, чтобы в диаграмме были отражены названия строк или столбцов,  надо выделить также содержащие их ячейки.

После этого следует нажать кнопку «Мастер диаграмм» на стандартной панели инструментов. Мастер диаграмм работает в 4 шага:

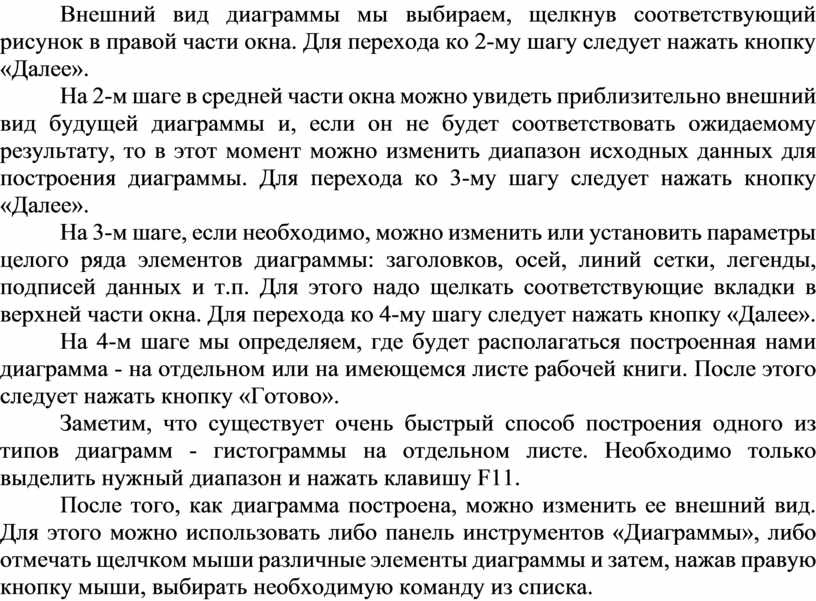

На 1-м шаге необходимо выбрать тип диаграммы в списке слева. (Заметим, что типы диаграмм делятся еще на стандартные и нестандартные. Для выбора соответствующего списка надо щелкнуть вкладку в верхней части окна.) Внешний вид диаграммы мы выбираем, щелкнув соответствующий рисунок в правой части окна. Для перехода ко 2-му шагу следует нажать кнопку «Далее».

На 2-м шаге в средней части окна можно увидеть приблизительно внешний вид будущей диаграммы и, если он не будет соответствовать ожидаемому результату, то в этот момент можно изменить диапазон исходных данных для построения диаграммы. Для перехода ко 3-му шагу следует нажать кнопку «Далее».

На 3-м шаге, если необходимо, можно изменить или установить параметры целого ряда элементов диаграммы: заголовков, осей, линий сетки, легенды, подписей данных и т.п. Для этого надо щелкать соответствующие вкладки в верхней части окна. Для перехода ко 4-му шагу следует нажать кнопку «Далее».

На 4-м шаге мы определяем, где будет располагаться построенная нами диаграмма - на отдельном или на имеющемся листе рабочей книги. После этого следует нажать кнопку «Готово».

Заметим, что существует очень быстрый способ построения одного из типов диаграмм - гистограммы на отдельном листе. Необходимо только выделить нужный диапазон и нажать клавишу F11.

После того, как диаграмма построена, можно изменить ее внешний вид. Для этого можно использовать либо панель инструментов «Диаграммы», либо отмечать щелчком мыши различные элементы диаграммы и затем, нажав правую кнопку мыши, выбирать необходимую команду из списка.
