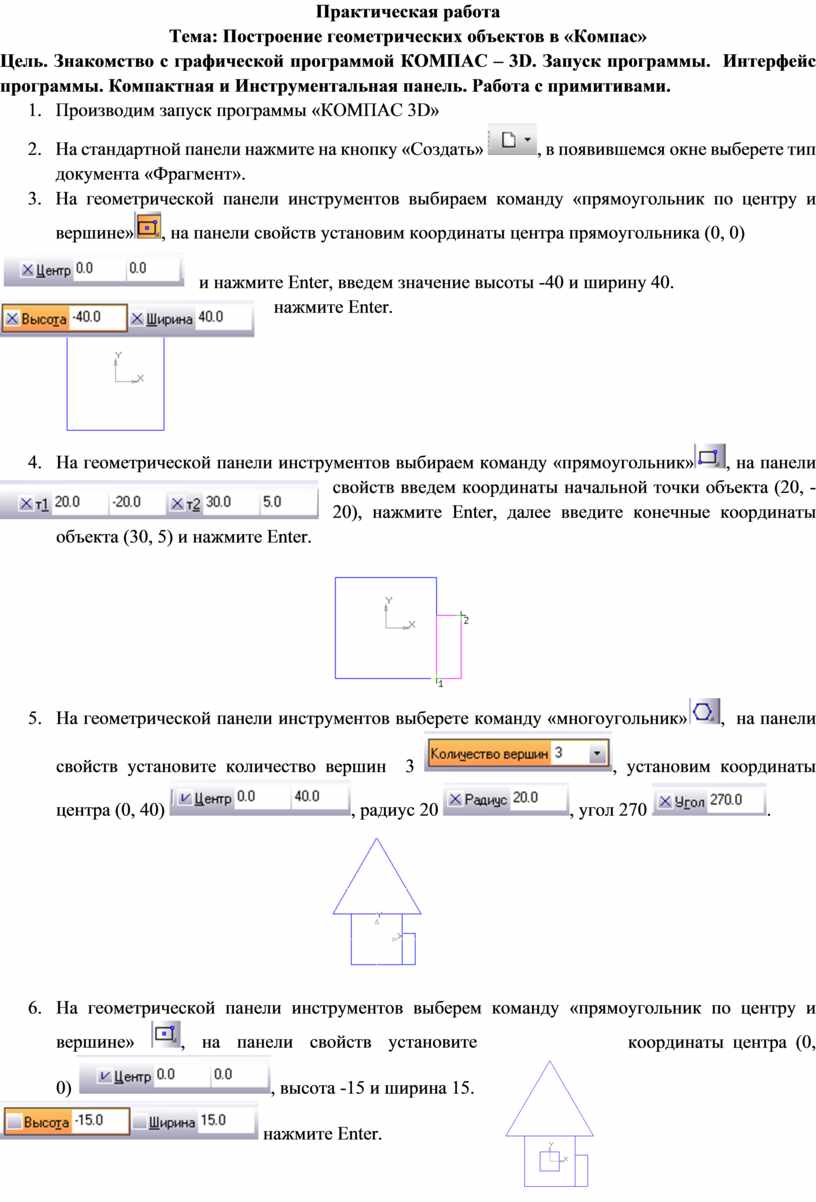

Практическая работа

Тема: Построение геометрических объектов в «Компас»

Цель. Знакомство с графической программой КОМПАС – 3D. Запуск программы.  Интерфейс программы. Компактная и Инструментальная панель. Работа с примитивами.

1.      Производим запуск программы «КОМПАС 3D»

2.      На стандартной панели нажмите на кнопку «Создать» , в появившемся окне выберете тип документа «Фрагмент».

3.      На геометрической панели инструментов выбираем команду «прямоугольник по центру и вершине», на панели свойств установим координаты центра прямоугольника (0, 0)

и нажмите Enter, введем значение высоты -40 и ширину 40.

 нажмите Enter.

4. На геометрической панели инструментов выбираем команду «прямоугольник», на панели свойств введем координаты начальной точки объекта (20, -20), нажмите Enter, далее введите конечные координаты объекта (30, 5) и нажмите Enter.

5.      На геометрической панели инструментов выберете команду «многоугольник»,  на панели свойств установите количество вершин  3 , установим координаты центра (0, 40) , радиус 20 , угол 270 .

6.      На геометрической панели инструментов выберем команду «прямоугольник по центру и вершине» , на панели свойств установите координаты центра (0, 0) , высота -15 и ширина 15.

 нажмите Enter.

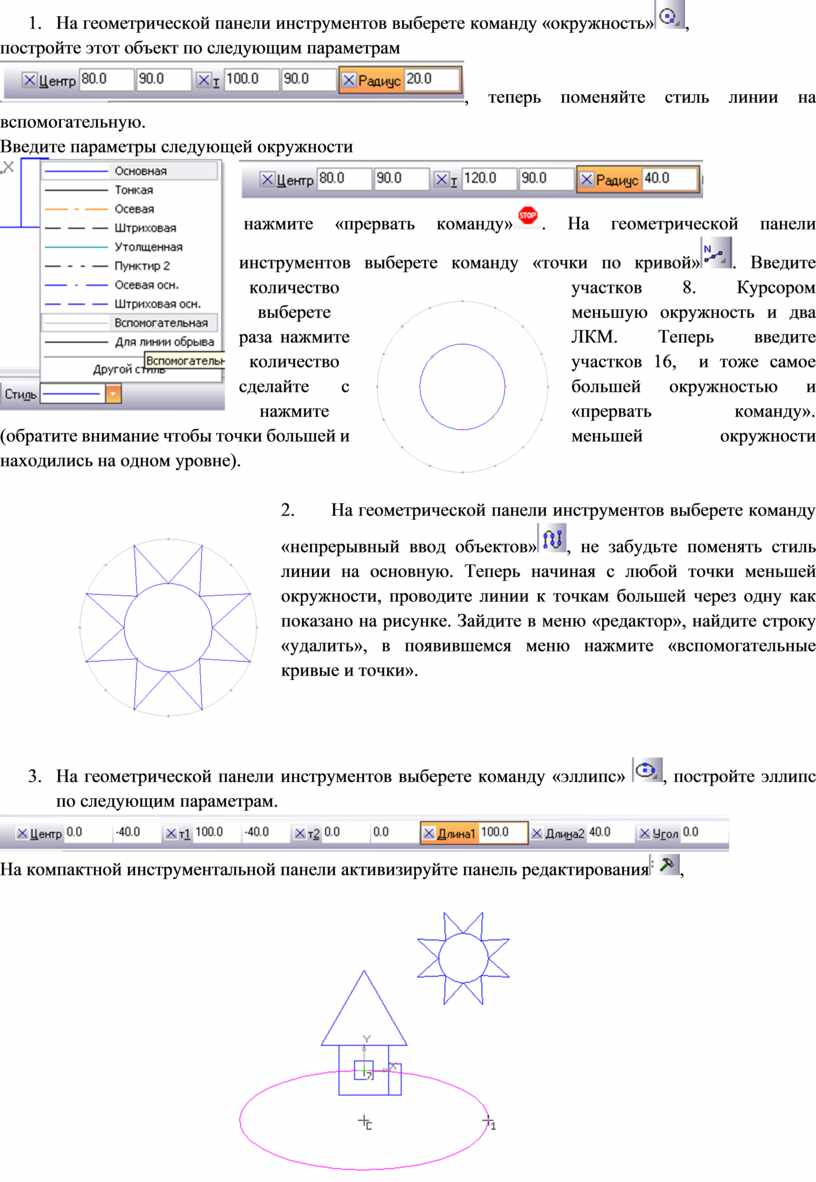

7.      На геометрической панели инструментов выберете команду «окружность»,

постройте этот объект по следующим параметрам

, теперь поменяйте стиль линии на вспомогательную.

Введите параметры следующей окружности

 нажмите «прервать команду». На геометрической панели инструментов выберете команду «точки по кривой». Введите количество участков 8. Курсором выберете меньшую окружность и два раза нажмите ЛКМ. Теперь введите количество участков 16,  и тоже самое сделайте с большей окружностью и нажмите «прервать команду». (обратите внимание чтобы точки большей и меньшей окружности находились на одном уровне).

8. На геометрической панели инструментов выберете команду «непрерывный ввод объектов», не забудьте поменять стиль линии на основную. Теперь начиная с любой точки меньшей окружности, проводите линии к точкам большей через одну как показано на рисунке. Зайдите в меню «редактор», найдите строку «удалить», в появившемся меню нажмите «вспомогательные кривые и точки».

9. На геометрической панели инструментов выберете команду «эллипс» , постройте эллипс по следующим параметрам.

На компактной инструментальной панели активизируйте панель редактирования,

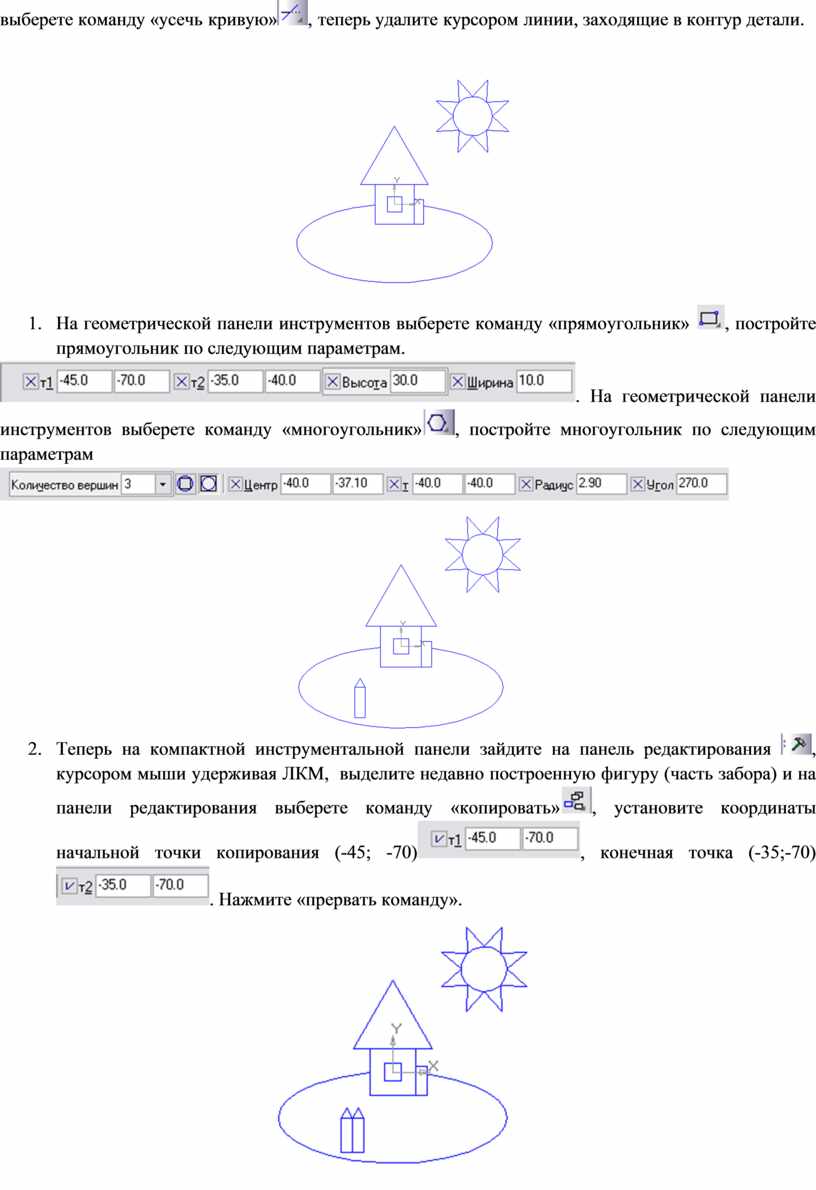

выберете команду «усечь кривую», теперь удалите курсором линии, заходящие в контур детали.

10. На геометрической панели инструментов выберете команду «прямоугольник» , постройте прямоугольник по следующим параметрам.

. На геометрической панели инструментов выберете команду «многоугольник», постройте многоугольник по следующим параметрам

11. Теперь на компактной инструментальной панели зайдите на панель редактирования , курсором мыши удерживая ЛКМ,  выделите недавно построенную фигуру (часть забора) и на панели редактирования выберете команду «копировать», установите координаты начальной точки копирования (-45; -70), конечная точка (-35;-70). Нажмите «прервать команду».

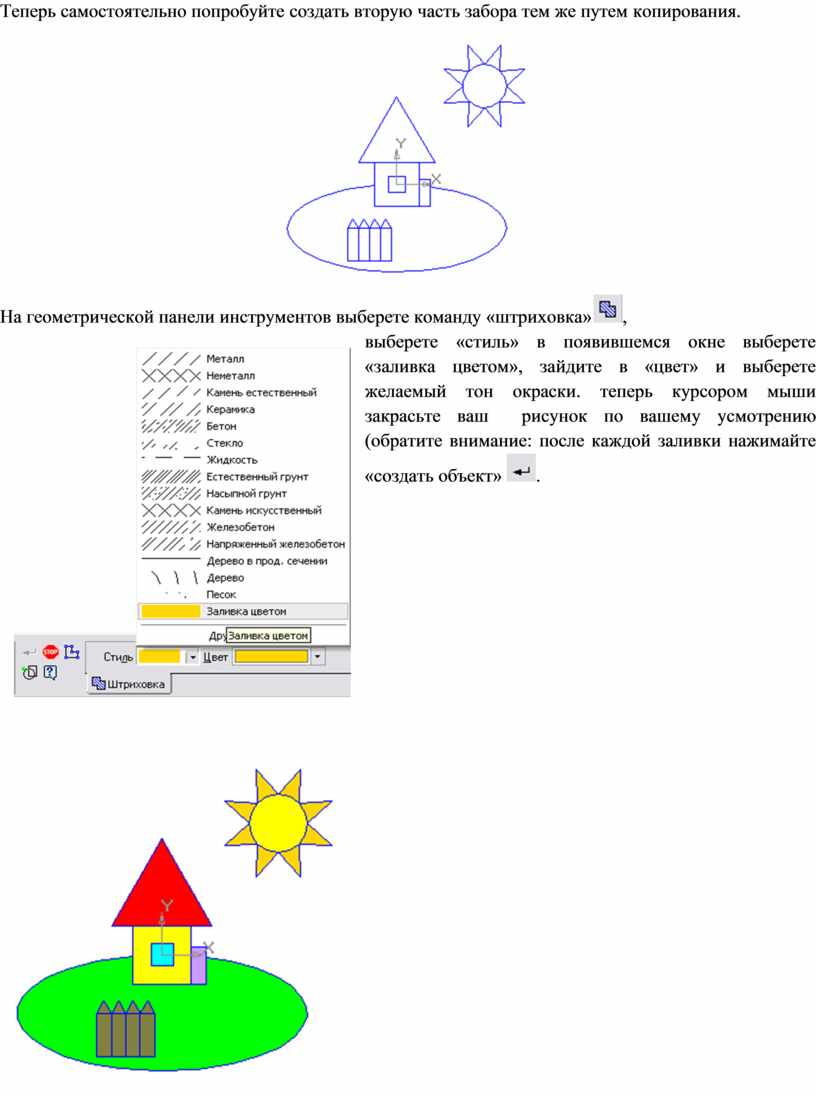

Теперь самостоятельно попробуйте создать вторую часть забора тем же путем копирования.

На геометрической панели инструментов выберете команду «штриховка»,

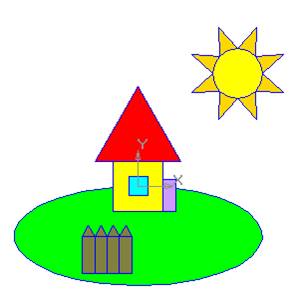

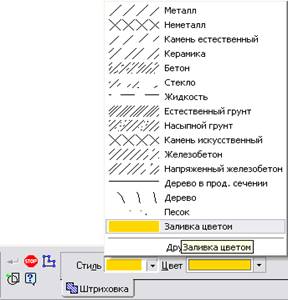

выберете «стиль» в появившемся окне выберете «заливка цветом», зайдите в «цвет» и выберете желаемый тон окраски. теперь курсором мыши закрасьте ваш  рисунок по вашему усмотрению (обратите внимание: после каждой заливки нажимайте «создать объект» .
