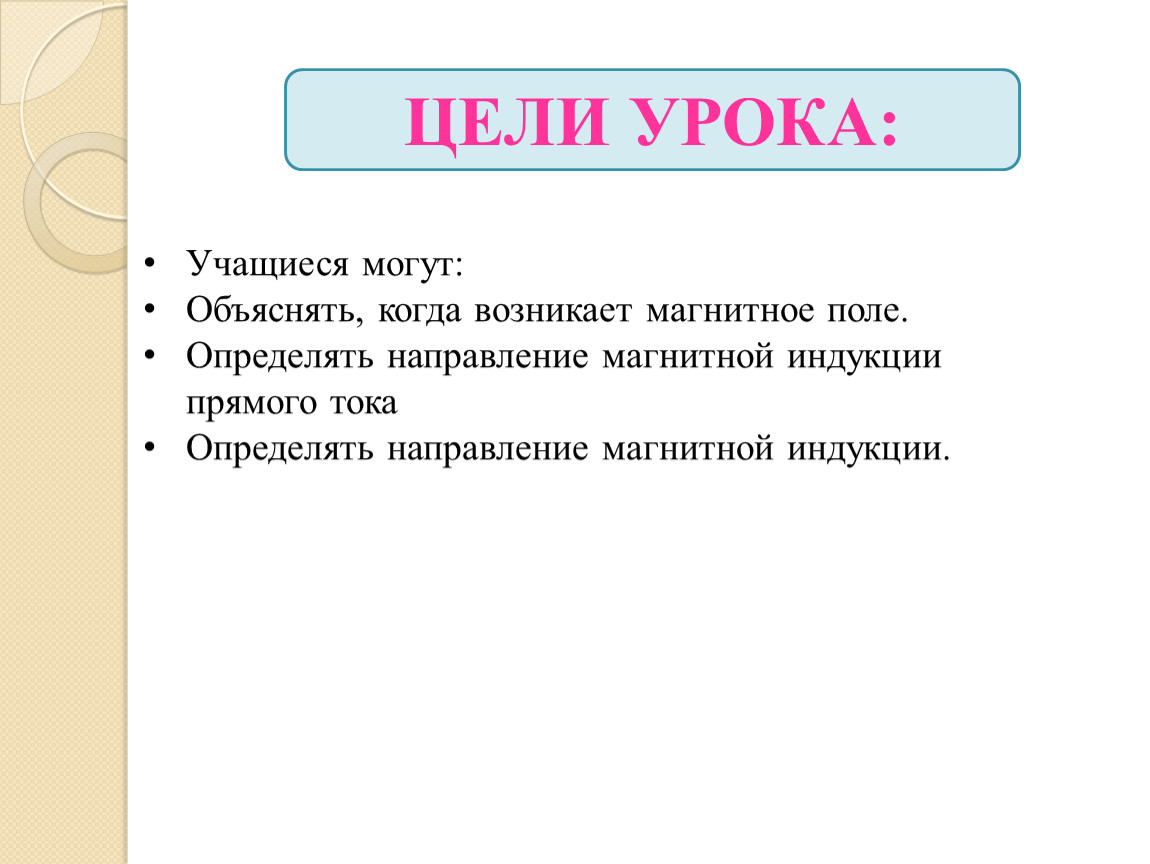

ЦЕЛИ УРОКА: Учащиеся могут: Объяснять, когда возникает магнитное поле

ЦЕЛИ УРОКА: Учащиеся могут: Объяснять, когда возникает магнитное поле

ЦЕЛИ УРОКА:

Учащиеся могут:
Объяснять, когда возникает магнитное поле.
Определять направление магнитной индукции прямого тока
Определять направление магнитной индукции.



















Магнитное поле – особый вид материи, посредством которого осуществляется взаимодействие между движущимися электрически заряженными частицами

Магнитное поле – особый вид материи, посредством которого осуществляется взаимодействие между движущимися электрически заряженными частицами

2

Магнитное поле – особый вид материи, посредством которого осуществляется взаимодействие между движущимися электрически заряженными частицами.

Основные свойства магнитного поля:

Основные свойства магнитного поля:

3

Основные свойства магнитного поля:

Магнитное поле порождается электрическим током (движущимися зарядами).
Магнитное поле обнаруживается по действию на электрический ток (движущиеся заряды).

Магнитные стрелки и рамки с током являются индикаторами магнитного поля

Магнитные стрелки и рамки с током являются индикаторами магнитного поля

4

Магнитные стрелки и рамки с током являются индикаторами магнитного поля.

5

5

5

6

6

6

Картина магнитного поля катушки с током (соленоида)

Картина магнитного поля катушки с током (соленоида)

7

Картина магнитного поля катушки с током (соленоида).

Поле, магнитная индукция которого одинакова во всех точках, называется однородным.

Магнитное поле внутри соленоида является однородным.

Линии магнитной индукции всегда замкнуты

Линии магнитной индукции всегда замкнуты

8

Линии магнитной индукции всегда замкнуты.

Поля с замкнутыми силовыми линиями называют вихревыми.

Магнитное поле – вихревое поле.

Поля с замкнутыми силовыми линиями называют вихревыми.

Магнитное поле – вихревое поле.

9 Магнитное поле Земли

9 Магнитное поле Земли

9

Магнитное поле Земли

Сравнительная характеристика свойств магнитного и электрического полей

Сравнительная характеристика свойств магнитного и электрического полей

10

Сравнительная характеристика свойств магнитного и электрического полей

Электрическое поле существует в пространстве вокруг покоящихся или движущихся зарядов.

Магнитное поле порождается только движущимися зарядами.

Электрическое поле материально, так как оно действует на тела и, следовательно, обладает энергией.

Магнитное поле материально,
так как оно действует на тела и, следовательно, обладает энергией.

Электрическое поле можно обнаружить с помощью предварительно не наэлектризованных тел в результате их притяжения к наэлектризованным.

Магнитное поле обнаруживается по его действию только на движущиеся заряды.

Силовые линии начинаются на положительном заряде и уходят в бесконечность (или заканчиваются на отрицательном заряде).

Линии магнитной индукции замкнуты. Магнитное поле – вихревое поле.

Для электрических полей применим принцип суперпозиции.

Для магнитных полей применим принцип суперпозиции.

Опыт Эрстеда в своих экспериментах показал, что между электрическими и магнитными явлениями имеется глубокая связь 5

Опыт Эрстеда в своих экспериментах показал, что между электрическими и магнитными явлениями имеется глубокая связь 5

Опыт Эрстеда в своих экспериментах показал, что между электрическими и магнитными явлениями имеется глубокая связь

5

Направление вектора магнитной индукции 8

Направление вектора магнитной индукции 8



Направление вектора магнитной индукции

8

Характеристику магнитного поля называют вектором магнитной индукции -

За положительное направление вектора В принимается направление от южного полюса к северному полюсу магнитной стрелки, свободно устанавливающейся в магнитном поле.

Спасибо за внимание! Всего хорошего!

Спасибо за внимание! Всего хорошего!




Спасибо за внимание!
Всего хорошего!
