Магнитное поле соленоида

Цели урока:

уметь графически изображать магнитное поле посредством силовых линий;
определять направление поля вокруг прямого провода с помощью правила правой руки и описать магнитные поля, вызванные током соленоида;

Учащийся достиг целей, если:

Определяет направление магнитного поля по направлению тока и наоборот;
Графически изображает магнитное поле проводника с током и соленоида посредством силовых линий;
Проводит исследование магнитного поля электромагнита;

Вспомним….

Вспомним….

Как взаимодействуют вещества с магнитным полем?

На какие виды вы бы их разделили?

http://www.bilimland.kz/ru/#lesson=11088

Классификация веществ по магнитным свойствам:

Ферромагнетики – хорошо намагничиваются во внешнем магнитом поле. Сталь, кобальт, никель.
Парамагнетики – незначительно намагничиваются при взаимодействии с магнитом. Платина, медь, алюминий.
Диамагнетики – создают внутри себя незначительное поле, противоположное внешнему магнитному полю. Медь, серебро, золото, цинк, ртуть, галлий и

От каких параметров зависит сила магнитного поля тока?

Катушка с током - соленоид

Солено́ид — разновидность катушки индуктивности. Название происходит от гр. solen — канал, труба и eidos — подобный. Обычно под термином «соленоид» подразумевается цилиндрическая обмотка из провода, причём длина такой обмотки многократно превышает её диаметр.

Магнитное поле соленоида представляет наибольший практический интерес

Если легкую катушку с током подвесить на тонких гибких проводниках, то она установится также как и магнитная стрелка компаса. Значит у нее также имеется два полюса: северный и южный.

Магнитное поле катушки:

Во­круг ка­туш­ки с током име­ет­ся маг­нит­ное поле. Его, как и поле пря­мо­го про­вод­ни­ка, можно об­на­ру­жить при по­мо­щи опи­лок. Маг­нит­ные линии маг­нит­но­го поля ка­туш­ки с током яв­ля­ют­ся также за­мкну­ты­ми.
Ка­туш­ки с током ши­ро­ко ис­поль­зу­ют в тех­ни­ке в ка­че­стве маг­ни­тов. Они удоб­ны тем, что их маг­нит­ное дей­ствие можно из­ме­нять в ши­ро­ких пре­де­лах.

Что, если поменять направление тока?

Как определить направление полюсов такой катушки?

Правило правой руки:
Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Какое из устройств лучше? Где можно применять? Как можно улучшить выбранный вариант?

Электромагнит

Но самым ин­те­рес­ным ока­за­лось от­кры­тие ан­глий­ско­го ин­же­не­ра Стёр­джен­та. Он про­де­мон­стри­ро­вал сле­ду­ю­щее: уче­ный взял и надел ка­туш­ку на же­лез­ный сер­деч­ник. Дело все в том, что, про­пус­кая элек­три­че­ский ток по вит­кам этих ка­ту­шек, маг­нит­ное поле мно­го­крат­но уве­ли­чи­ва­лось – и все же­лез­ные пред­ме­ты, ко­то­рые на­хо­ди­лись во­круг, стали при­тя­ги­вать­ся к этому устрой­ству. Это устрой­ство по­лу­чи­ло на­зва­ние «элек­тро­маг­нит».

Электромагнит

Элек­тро­маг­ни­том - это ка­туш­ка с же­лез­ным сер­деч­ни­ком внут­ри. Элек­тро­маг­нит на схеме обо­зна­ча­ет­ся как ка­туш­ка, а свер­ху рас­по­ла­га­ет­ся го­ри­зон­таль­ная линия.

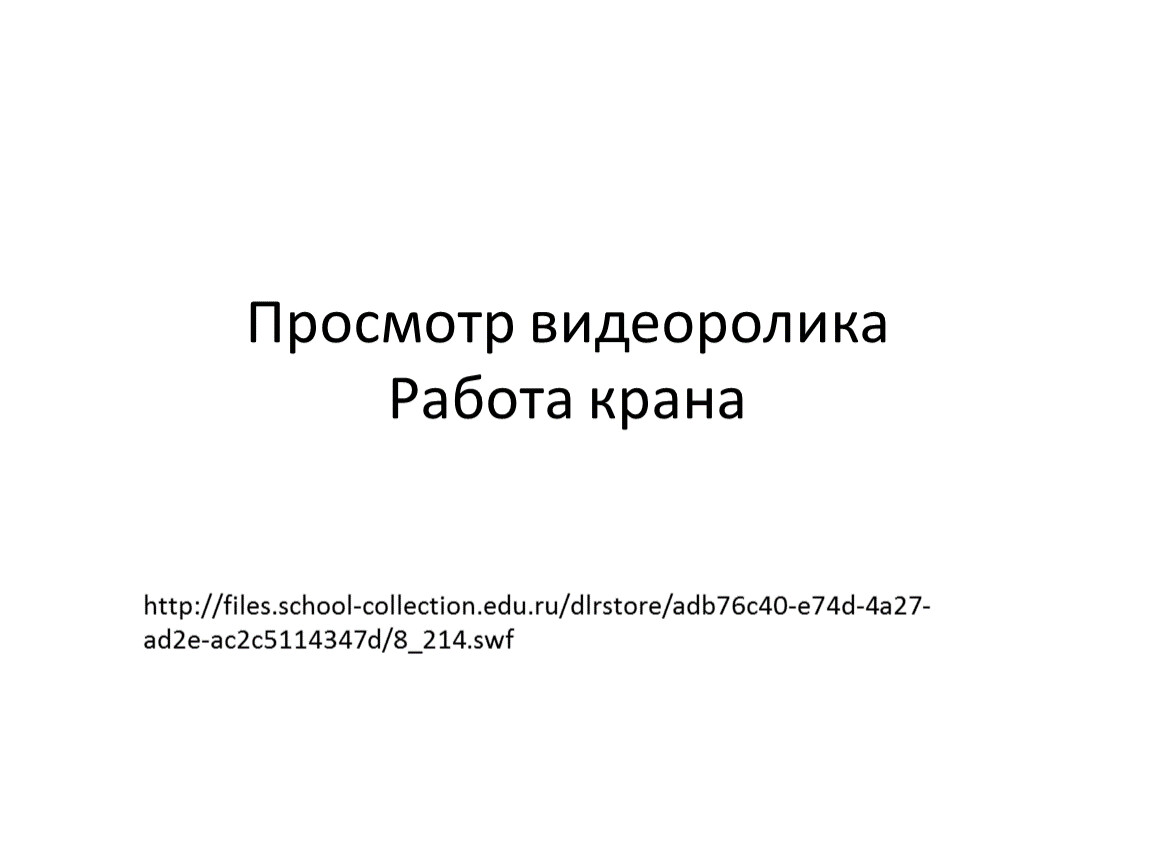

Просмотр видеороликаРабота крана

http://files.school-collection.edu.ru/dlrstore/adb76c40-e74d-4a27-ad2e-ac2c5114347d/8_214.swf

Исследуйте поле электромагнита

Провод, гвоздь, железные опилки, магнитная стрелка, лист А4, источник тока, реостат, соединительные провода.

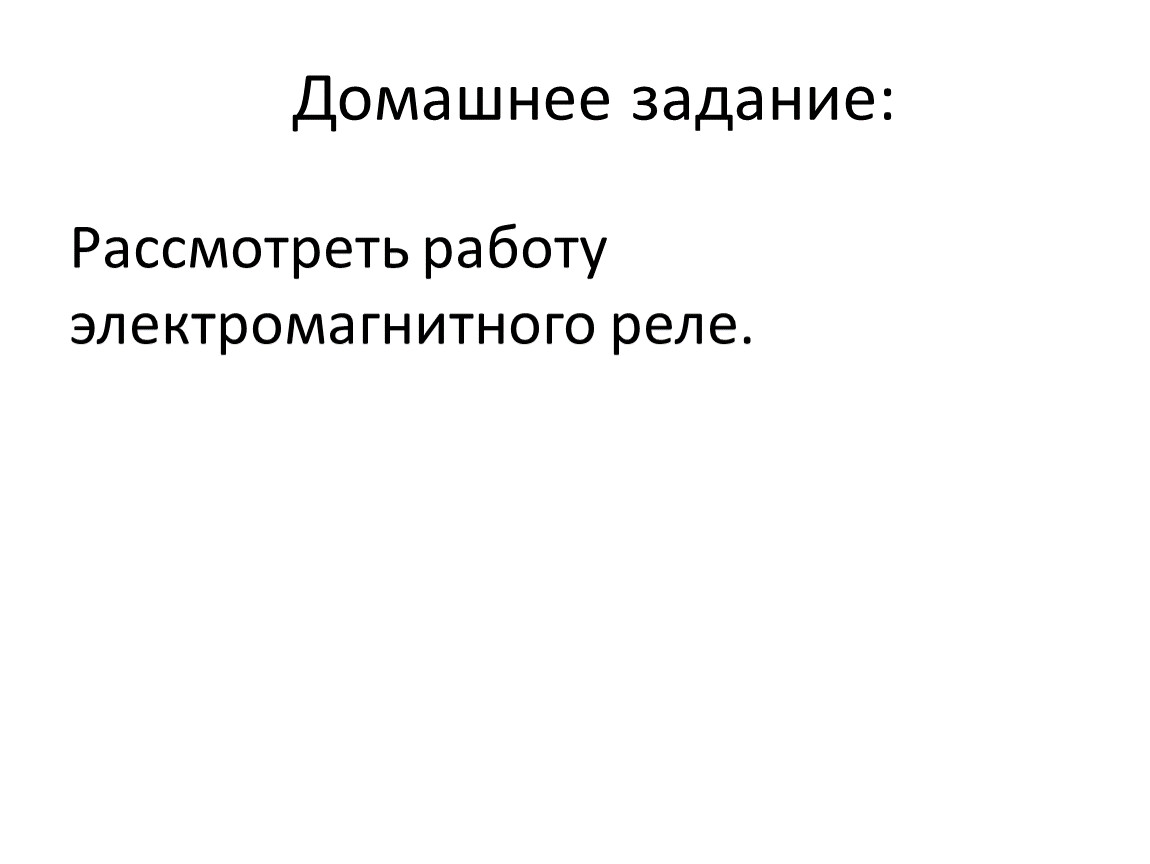

Домашнее задание:

Рассмотреть работу электромагнитного реле.

Рефлексия

сегодня я узнал…
было интересно…
было трудно…
я выполнял задания…
я понял, что…
теперь я могу…
я почувствовал, что…

я приобрел…
я научился…
у меня получилось …
я смог…
я попробую…
меня удивило…
урок дал мне для жизни…
мне захотелось…
