БПОУ ВО «Череповецкий строительный колледж имени А.А.Лепехина»







МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

для выполнения практической работы

студентами профессии 08.01.05 Мастер столярно-плотничных и паркетных работ

МДК 02.01 Технология изготовления столярных изделий. Технология столярно-монтажных работ







Разработала преподаватель

спецдисциплин

Федотова С.В.















Череповец






Практическая работа «Виды стеклопакетов. Выполнение конструктивной схемы стеклопакета»

Цель: Изучить устройство стеклопакетов, их разновидности и область применения. Выполнить конструктивные схемы

Стеклопакеты занимают около 80% площади оконного проема. Поэтому ключевые характеристики ПВХ конструкций зависят не только от пластикового профиля и уплотнителя, но и от заполнения. Используя различные виды обработки, материалы и способы сборки, на производстве стеклопакетам придают особенные свойства. Это могут быть ударопрочность, теплосбережение, шумоизоляция, декоративность и другие характеристики.

Чтобы выбрать наиболее практичный и полезный в конкретном случае вариант, следует изучить разновидности конструкций и определить какие именно свойства важны в первую очередь.

Устройство стеклопакета

Стеклопакет — это конструкция из 2, 3 или 4 стекол соединенных между собой. Между ними по периметру устанавливается дистанционная рамка из алюминия или оцинкованной стали, реже пластика. Внутренние полости стеклопакета герметичны. Стыки стеклянных полотен и рамки герметизируются бутилом. Затем по всему периметру наносится второй слой герметика (силиконового или полиуретанового). Он изолирует рамку от внешней среды и обеспечивает дополнительную изоляцию внутренних полостей.

Устройство и составные части стеклопакета

Дистанционная рамка полая с перфорацией. Внутри нее помещают гранулят, способный впитывать остаточную влагу из стеклопакета, предотвращая запотевание изнутри.

Внутренние полости стеклопакета чаще всего заполняются осушенным воздухом. Также используются другие газы, плотность которых выше — они обеспечивают более эффективную теплоизоляцию.

В пластиковом окне стеклопакеты удерживаются штапиком с резиновым уплотнительным контуром. Для нормального функционирования всей конструкции необходимо чтобы пакет был неподвижен, а резина плотно прилегала к стеклу.

Для производства стеклопакетов используется стекло марок М1, М2, М3 и другие. Полотна классифицируются по ГОСТ 111-90. Чем ниже числовое значение, тем выше качество материала: меньше искажения и дефектов на 1 кв.м. Толщина стекол чаще всего 4 мм, иногда одно из них может быть 6 мм, для улучшения звукоизоляции.

Общая толщина стеклопакета складывается из стекол и ширины дистанционных рамок. Стандартные варианты: 24, 32, 36, 40, 42 мм.

Стандартные толщины стеклопакетов

Разновидности стеклопакетов для окон ПВХ

Стеклопакеты различаются по количеству воздушных камер, по наличию дополнительных функций и виду газа между стеклами. Это основные критерии, которые помогут выбрать подходящие конструкции с учетом особенностей здания, климата в регионе, и личных предпочтений.

Количество камер

Количество камер — это количество полостей между стеклами. Выбирать по принципу: чем больше, тем лучше — не совсем верно. Важно учитывать температурный режим в помещении и климат.

Виды стеклопакетов по количеству камер:

Однокамерные. Конструкции из двух стекол, соединенных дистанционной рамкой. Толщина таких стеклопакетов 24 мм. Без дополнительной обработки и нанесения теплосберегающей пленки используются только в нежилых помещениях. Широко распространены в остеклении веранд, лоджий, балконов, дачных домиков, хозяйственных и промышленных площадей. Основные достоинства — невысокая стоимость, легкий вес, отличная светопропускная способность.

Двухкамерные. Изделия из трех стеклянных полотен и двух воздушных полостей. Толщина таких стеклопакетов от 32 до 40 мм. Это самые распространенные конструкции для жилых помещений. Отличаются хорошими изоляционными свойствами. Пропускают чуть меньше света, чем однокамерные, но для глаз это незаметно.

Трехкамерные. Конструкции с четырьмя стеклами. Используются только в экстремальных климатических условиях или в местах с высоким уровнем шума. Для стандартного остекления квартиры их приобретение нецелесообразно. Толщина может достигать 60 мм. Такие изделия имеют очень большой вес, сниженную светопропускную способность и существенно ускоряют износ фурнитуры окна.

Оптимальный по стоимости, весу, тепло- и шумоизоляции стеклопакет для умеренного климата — двухкамерный. В неотапливаемых помещениях можно сэкономить и установить однокамерные. Монтировать трехкамерные имеет смысл только, если температура в регионе часто опускается ниже отметки -40°C.

Изоляционные характеристики



Дополнительные функции

Стеклопакеты из обычных стекол несовершенны. Они хрупкие, пропускают холод и шум. Поэтому производители постоянно разрабатывают способы для улучшения эксплуатационных характеристик.

Энергосберегающие

Стекло на окнах — самая холодная поверхность в помещении, именно через него происходит большая часть теплопотерь. Чтобы удерживать тепло внутри помещения и не впускать холод, стеклопакеты оснащают низкоэмиссионным стеклом с i или k покрытием из оксидов металлов. Этот слой отражает тепловые лучи, возвращая их обратно в помещение, зимой сохраняя тепло, летом уберегая от перегрева. При этом напыление почти не препятствует проникновению солнечного света в помещение.

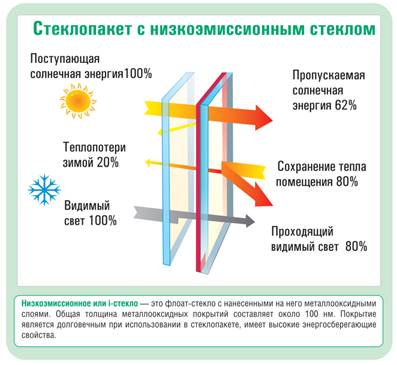

Принцип действия энергосберегающих стеклопакетов

Принцип действия энергосберегающих стеклопакетов

Энергосберегающие стеклопакеты позволяют значительно экономить расходы на отоплении, снижая теплопотери с 40 до 20%, при этом их стоимость чуть выше, чем у обычных. Кроме этого, наличие в составе стеклопакета низкоэмиссионного стекла почти исключает запотевание, так как внутренняя поверхность всегда теплая. Напыление способно отражать ультрафиолетовые лучи, что продлевает срок службы отделке и мебели. Из недостатков этих изделий стоит отметить незначительное снижение светопропускной способности, более сложный процесс производства и потерю свойств покрытия при разгерметизации стеклопакета.

Многофункциональные

Это усовершенствованные последователи энергосберегающих стеклопакетов. Их наружное стекло покрывают несколькими слоями:

низкоэмиссионным напылением;

защитным слоем;

напылением, придающим оттенок и светоотражающие свойства.

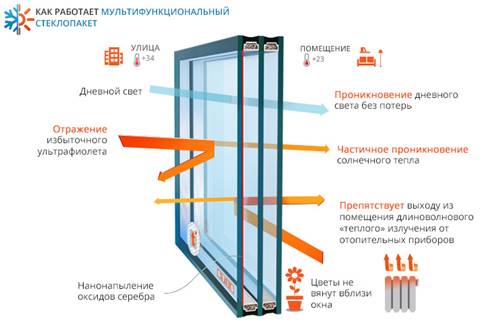

Принцип работы многофункционального стекла

Таким образом, это покрытие не только снижает теплопотери, но и придает окну привлекательный внешний вид, армирует, тонирует и защищает от яркого солнца. Такие изделия рекомендуется устанавливать на верхних этажах домов с солнечной стороны.

Самоочищающиеся

Эти стеклопакеты позволяют экономить время хозяйкам и содержать стекла в чистоте с уличной стороны в труднодоступных местах. На наружную поверхность таких конструкций наносится специальная пленка. На ней под действием ультрафиолета разрушаются органические загрязнения, а затем полностью смываются дождевой водой. На поверхности пленки не задерживаются водяные капли, поэтому стекло всегда чистое и прозрачное.

Самоочищение стекла

Шумоизоляционные

Улучшенные шумоизоляционные свойства стеклопакету придают разными способами. Чаще всего это использование в конструкции более толстого наружного стекла — 6 мм. И увеличенная ширина дистанционной рамки. Наружное стекло иногда заменяют триплексом из 2-х полотен, толщиной 3 мм.

Шумоизоляционный стеклопакет

Шумоизолирующими чаще всего выполняют двухкамерные стеклопакеты. Их устанавливают в местах с высоким уровнем шума, например, вблизи аэропортов, железнодорожных путей, оживленных трасс.

Ударопрочные

Остекление на первых этажах зданий, в магазинах, офисах, школах требует повышенного уровня безопасности. Здесь необходимо устанавливать прочные конструкции, которые в случае повреждения не способны поранить человека. Эти свойства достигаются несколькими способами:

Установкой многослойного триплекса с наружной стороны. Это несколько стекол, прочно склеенных между собой специальной пленкой или полимерным клеем. При повреждении осколки не осыпаются, а остаются на клеевой основе. Разбить такое стекло в разы сложнее, чем обычное.

Использованием закаленного стекла. Преимущества этого материала всем известны. Он более прочный и при повреждении рассыпается на безопасные для человека фрагменты без острых краев.

Бронирование пленкой. Самый недорогой вариант улучшить прочностные характеристики. На поверхность наружного стекла приклеивается защитный армирующий слой. Он повышает прочность на удар и не позволяет осколкам осыпаться при разрушении стеклопакета.

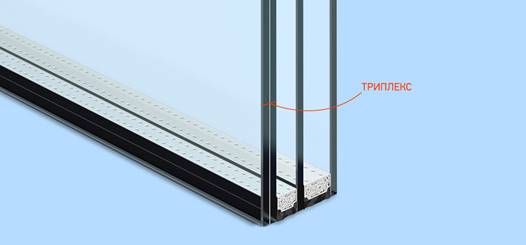

Триплекс в составе стеклопакета

Триплекс в составе стеклопакета.

Ударопрочное стекло может стать альтернативой решеткам и ставням. Оно защищает от сильных ударов и природных бедствий, значительно повышая безопасность.

Тонированные

Для придания остеклению привлекательного и необычного вида используют тонировку. Она снижает светопропускную способность конструкции и не влияет на другие свойства стеклопакета. Тонировка защищает внутреннее пространство помещения от посторонних глаз, ультрафиолета и яркого солнечного света. Изнутри помещения наличие тонировки чаще всего почти незаметно.

Виды тонировки:

Нанесение пленки. Недорогой способ украсить стеклопакет, пленка приклеивается изнутри, что защищает ее от воздействия окружающей среды. Вариант хорош тем, что можно выбрать любые оттенки и эффекты. Доступные зеркальные, перфорированные и матовые пленки.

Окрашивание в массе. Пигмент добавляется в процессе производства и полностью окрашивает стекло. Доступны любые оттенки. Минусы способа в том, что нельзя добиться зеркальной поверхности и существенно снижается светопропускная способность.

Нанесение эмали. Это закаленные стекла с непрозрачным цветным покрытием. Подходят для остекления коммерческих помещений, общественных зданий. Имеют эффектный внешний вид и повышенную безопасность.

Тонированные стеклопакеты

Тонированные стеклопакеты используется при остеклении высотных зданий, офисных помещений, коттеджей, балконов, лоджий, веранд, кафе.

Солнцезащитные

Солнцезащитные стеклопакеты близки к тонированным, но их главная задача — сократить уровень проникновения света в помещения и не пропускать ультрафиолетовые лучи. Поэтому к пленке, окрашиванию в массе и эмали можно добавить напыление из оксидов металлов, которое используется для изготовления мультифункциональных стекол.

Защита от излишнего солнечного света

«Умные»

«Умные» окна или смарт-окна — это технологии будущего, которые уже стали реальностью. Такие стеклопакеты работают от электричества, потребляют не больше одной лампочки, безопасны и многофункциональны. Виды «умных» стеклопакетов:

Электрообогреваемые. Это стеклопакеты с низкоэмиссионным напылением и электродами, питающимися от электросети. Это обеспечивает подогрев стекла и предотвращает выпадение конденсата.

Самозатемняющиеся. Уровень затемнения и прозрачности таких конструкций можно регулировать при помощи пульта.

Регулировка прозрачности и светопропускания

Декоративные

Для декорирования стеклопакетов используют шпросы и фальш-переплеты. Первые представляют собой тонкие металлические рейки, их раскладывают в рисунок внутри стеклопакета. С помощью набора готовых фигурных элементов и соединений создаются красивые, уникальные узоры.

Фурнитура для декорирования

Фальш-переплеты устанавливаются на наружной части стеклопакета, реже во внутренней полости. Они визуально сегментируют окно. Такой декор подходит для загородных домов, дач, коттеджей, веранд.

Заполнение камер

Бюджетный и самый распространенный вариант газонаполнения — осушенный воздух. Реже используются инертные виды газа, такие как аргон, криптон, ксенон. Они обладают меньшей теплопроводностью. Цена на стеклопакеты с газонаполнением отличным от воздуха всегда выше. Применение инертных газов необходимо при использовании i-стекла, они не позволяют покрытию окисляться под действием кислорода.

Инертные газы повышают сопротивление теплопередаче на 10-20%; снижают риск образования конденсата; дают возможность использовать однокамерный стеклопакет в отапливаемых помещениях.

Недостатки конструкций: даже при полной герметичности, из камеры теряется до 3% газа в год. Каждые 10 лет стеклопакет нужно менять или заполнять газом повторно. Проверить какой газ находится внутри, визуально невозможно. Кроме этого, если давление в камере недостаточное, то теплопроводность инертного газа приближается к воздуху.

Как расшифровать информацию из маркировки

Буквенно-числовая маркировка несет в себе основную информацию о стеклопакете. Чтобы избежать обмана недобросовестных продавцов, важно уметь читать формулу стеклопакета. Она может быть нанесена на наклейку на стеклопакете, на дистанционную рамку или содержаться в сопроводительной документации.

Маркировка дает информацию об основных характеристиках стекла, размерах, наличии пленок и покрытий, типу газонаполнения.

По ГОСТ 24866-2014 маркировка однокамерного стеклопакета выглядит следующим образом — 4М1х16х4М1, где:

4 — это толщина стекла в мм.

М1 — марка стекла.

16 — ширина дистанционной рамки.

Обозначение дополнительных свойств:

СПО — однокамерный.

СПД — двухкамерный.

К или И — твердое и мягкое низкоэмиссионное покрытие.

Т0 и Т1 — окрашенное в массе.

Р1А, Р2А, Р3А, Р4А, Р5А — ударостойкость и класс защиты.

Если в качестве заполнения использовался воздух, то дополнительное обозначение отсутствует. Аргон обозначается как Ar. Криптон — Kr.



Контрольное задание:

- Ознакомиться с материалом методички

- Описать виды, характеристики стеклопакетов и их классификацию

- Выполнить схемы устройства стеклопакетов

- Маркировка стеклопакетов

- Сделать вывод
