Министерство общего и профессионального образования Ростовской области

Государственное бюджетное профессиональное образовательное учреждение

Ростовской области «Каменский техникум строительства и автосервиса»













____________











МЕТОДИЧЕСКИЕ УКАЗАНИЯ

по выполнению

внеаудиторной самостоятельной работы

по дисциплине

ПОО.02 Основы технического черчения

для обучающихся по профессии

23.01.07 Машинист крана (крановщик)















2020











Методические  рекомендации по выполнению внеаудиторной самостоятельной работы по учебной дисциплине ПОО.02 Основы технического черчения разработаны с учётом требований ФГОС СПО по профессии 23.01.07 Машинист крана(крановщик) (утвержденного Приказом Министерства образования  и науки РФ от 08 августа 2013 г. № 847, зарегистрирован в Минюсте РФ 20 августа 2013 г. №29674).

Методические указания содержат информацию о правилах и порядке выполнения, требованиях к оформлению и варианты заданий для внеаудиторной самостоятельной работы обучающихся.











Организация-разработчик:

государственное бюджетное профессиональное образовательное учреждение Ростовской области «Каменский техникум строительства и автосервиса».





Разработчик:



_________________, преподаватель ГБПОУ РО «КТСиА».






Введение



Программа дисциплины ПОО.02 Основы технического черчения для обучающихся по профессии среднего профессионального образования 23.01.07 Машинист крана (крановщик) определяет объем знаний, необходимый для выполнения чертежей. Часть работ обучающиеся выполняют самостоятельно, поэтому им рекомендуется при изучениикурса технического черчения ознакомиться с требованиями, предъявляемыми стандартами ЕСКД к выполнению чертежей.

Цель настоящего пособия – ознакомить обучающихся со шрифтами, линиями, методами построения сопряжений,изображения предметов, расположениявидов, выполнения разрезов, сечений и аксонометрических проекций, нанесениеразмеров и предельных отклонений, графическое обозначение материаловв графическихработах, чтениеи вычерчиваниесхем.



Требования, предъявляемые стандартами ЕСКД к выполнению графических заданий



Единая система конструкторской документации (ЕСКД) – важнейшая системапостояннодействующихтехническихиорганизационныхтребований,обеспечивающихвзаимообменконструкторскойдокументациибезеепереоформления между отраслями промышленности и отдельными предприятиями.Она позволяет обеспечить расширение унификации при конструкторской разработке проектов промышленных изделий; упрощение форм документов и сокращение их номенклатуры, а также графических изображений: механизированное иавтоматизированное создание документации и готовность промышленности в организации производства любого изделия на любом предприятии в наиболее короткий срок. В ЕСКД представлен комплекс государственныхстандартов, устанавливающих взаимосвязанные единые правила и положения опорядке разработки и обращения конструкторской документации, применяемойразличными организациями и предприятиями. Эти единые правила распространяются и на учебную документацию, к которой можно отнести выполняемые обучающимися графические задания, поэтому все изображения должны быть выполненычетко,аккуратно и всоответствиистребованиями ЕСКД.

ЗаданиявыполняютсяналистахчертежнойбумагиформатаА3иА4(ГОСТ 2.301-68). После нанесения рамки на листе в правом нижнем углу намечают размеры основной надписи задания, единой для всех форматов. Форма основной надписи принимается в соответствии с требованиями ГОСТ 2.104-68. Изображения необходимо выполнять в масштабе, указанном в задании, но соблюдаяГОСТ 2.302-68. При заполнении основнойи других надписей требуется выполнятьтребованияГОСТ2.304-81.Принанесенииразмероврекомендуетсяпользоваться ГОСТ 2.307-68. При обводке изображения следует принимать толщину основных линий 0,8-1,0 мм, а толщину остальных линий – согласно ГОСТ 2.303-68.











ЗАДАНИЕ№1

Выполнениечертежного шрифтас использованием ГОСТов

Цельработы:Изучить типычертежныхшрифтов,получитьнавыкинаписаниячертежным шрифтом.

ГОСТ2.304–81устанавливаетчертежныешрифты,наносимыеначертежиидругиетехническиедокументывсехотраслейпромышленностиистроительства.

Размер шрифта определяет высота h прописных букв в мм.Толщиналиниишрифтаdзависитоттипаивысотышрифта.

ГОСТустанавливаетследующиеразмерышрифтов:(1,8);2,5;3,5;5;7;10;14; 20 (Таблица 1,2). Применение шрифта 1,8 не рекомендуется и допускается толькодля типаБ.Устанавливаютследующиетипышрифта:Тип А с наклоном 75° – d = (1/14)h;Тип А без наклона – d = (1/14)h;Тип Б с наклоном 75° – d = (1/10)h;Тип Ббезнаклона–d =(1/10)h.ПараметрышрифтовприведенывТаблицах1и2.

Таблица1–Параметрышрифта,мм

Параметрышрифта

Обозначения

3,5

5,0

7,0

10,0

14,0

А

Б

А

Б

А

Б

А

Б

А

Б

Высотапрописныхбукв

h

3,5

3,5

5,0

5,0

7,0

7,0

10

10

14

14

Высотастрочных

букв

с

2,5

2,5

3,5

3,5

5,0

5,0

7,0

7,0

10

10

Расстояние

междубуквами

а

0,5

0,7

0,7

1,0

1,0

1,4

1,4

2,0

2

2,8

Минимальный

шагстрок

b

5,5

6,0

8,0

8,5

11,0

12,0

16,0

17,0

22

24

Минимальноерасстояниемеждусловами

e

1,5

2,1

2,1

3,0

3,0

4,2

4,2

6,0

6,0

8,4

Толщиналинийшрифта

d

0,25

0,35

0,35

0,5

0,5

0,7

0,7

1,0

1,0

1,4



Таблица2–Ширинабуквицифр шрифтатипаБ,мм

Буквыицифры

Относительный

размер

3,5

5,0

7,0

10,0

14,0

Прописныебуквы

Б,В,И,Й,К,Л,Н,О,

П,Р,Т,У,Ц,Ч,Ь,Э,Я

6d

2

3

4

6

9

А,Д,М,Х,Ы,Ю

7d

2.5

3.5

5

7

11

Ж,Ф,Ш,Щ, Ъ

8d

3

4

5.5

8

12

Е,Г,З,С

5d

1.8

2.5

3.5

5

7

Строчныебуквы

А,б,в,г,д,е,з,и,й,к,

л,н,о,п,р,у,х,ч,ц,ь,э,я

5d

1.8

2.5

3,5

5

7

м,ъ,ы,ю

6d

2

3

4

6

9

ж,т,ф, ш,щ

7d

2.5

3.5

5

7

11

с

4d

1.6

2

3

4

6

Цифры

2, 3, 5,6, 7, 8,9, 0

5d

1.8

2.5

3,5

5

7

1

3d

1

1.5

2

3

4

4

6d

2

3

4

6

9

ЗАДАНИЕ. Шрифтом размера 10 типа Б написать изображенныебукв алфавита (строчные и прописные), цифры от 0 до 10 и два любых слова. Образецвыполнениязаданияприведена Рисунке 1.

Указанияповыполнению задания

СначаланужнозаготовитьлистбумагистандартногоформатаА4срамкойнарасстоянии 5 ммоткраевсверху,справаи снизуи 20ммслева.

Последовательностьвыполнениязадания  понаписаниюстандартногошрифтатипа Бразмером 10следующая:

       проводятвсевспомогательныегоризонтальныепрямыелинии,определяющиеграницы строчек шрифта;

       откладываютрасстояниемеждустрочками,равное15мм;

       откладываютвысотушрифта h,т.е.10мм;

       откладываютотрезки,равныеширинебуквплюсрасстояниемеждубуквами;

       проводятнаклонныелиниидлясеткиподуглом75°припомощидвухтреугольников: суглом45°исуглами30°и60°.

Примервыполнениязадания



ЗАДАНИЕ №2

Применение геометрических построений



Цельработы: освоение обучающимисяправил и приемов выполнения геометрических построений с помощью чертежных инструментов; практическое применение геометрических построений при выполнении чертежей деталей;

Оснащение: бумага формата А3, чертежные инструменты, циркуль, линейка 50см., транспортир, деревянные угольники 45º, карандаши Т, ТМ, Н, НВ, ластик, таблица коэффициентов на деление окружности на равные части.

ЗАДАНИЕ:

       выполнить простейшие геометрические построения на деления углов, отрезков, окружности на равные части.

       выполнить простейшие геометрические построения.

В данном разделе рассматриваются геометрические построения в виде задач на построения, которые используются в современной инженерной графике наиболее часто. Эти задачи могут выполняться вручную обычными чертежными инструментами (линейкой, циркулем), а также на компьютере с помощью автоматизированной графической системы.



Построение перпендикулярных прямых

1. Построить перпендикуляр к прямой и разделить отрезок на две равные части (Рисунок1а).

Из концов отрезка АВ провести две дуги радиусом R, величина которого немного больше половины отрезка, и продолжить их до взаимного пересечения в точках C и D. Прямая CDперпендикулярнаотрезку АВ и делит его пополам, а точкаК является серединой отрезка.

2.Опустить перпендикуляр из данной точки на прямую (Рисунок 1b).

Из данной точкиА провести дугу окружности произвольного радиуса так, чтобы она пересекла прямую CD в точках К и М. Из этих точек описать две дуги окружности радиусом R, величина которого немного больше половины отрезка KM, и продолжить ихдо взаимного пересечения в точке N. ПрямаяAN является перпендикуляром к заданной прямой CD.

3.Построить перпендикуляр в конце отрезка прямой (Рисунок 1c).

Из произвольной точкиО на данной прямой провести дугу радиусом R=OA. Затем, из конца отрезкаА провести дугу того же радиуса R=OA до пересечения с предыдущей дугой в точке С. Провести прямую ОС, и на ее продолжении отложить отрезок СD=CO, т.е. равный радиусу R, и соединить точку D с точкой A. Прямая DA перпендикулярна отрезку AВ.

4.Определение центра и величины радиуса дуги окружности, проходящей через три точки (Рисунок1d).

Для определения центра дуги окружности необходимо последовательно соединить заданные точки А, В, С прямыми; затем через середины этих прямых восставить перпендикуляры и продолжить их до взаимного пересечения в точке О. Эта точка является центром дуги окружности, а величина радиуса дуги равна R=ОА=ОВ=ОС.

Рисунок1 -  Простейшие геометрические построения

Построение углов

1.Проведение биссектрисы угла.

Для того, чтобы провести биссектрису угла, надо из его вершины А описать дугу окружности произвольного радиуса R так, чтобы она пересекла стороны угла в точках С и В, из которых затем описать две дуги окружности радиуса r величиной немного большей половины хорды СВ, до их взаимного пересечения в точке D. Прямая AD – биссектриса угла (рис.2).

2.Деление прямого угла на три равные части.

Из вершины K прямого угла MKN произвольным радиусом R описать дугу окружности до пересечения со сторонами угла в точках D и A, из которых затем провести дуги того же радиуса R до пересечения их с дугой DA в точках C и B. Точки C и B соединить с вершиной угла. Образующиеся при этом углы DKC, CKB, BKA равны 1/3 прямого угла, т.е. 30 (рис.2b).

Рисунок 2 - Деление прямого угла на три равные части

Деление окружности на равные части

Построить несколько окружностей произвольного радиуса и разбить их при помощи циркуля и линейки на 3, 4, 5, 6, 7 и 8-36 равных частей (по усмотрению преподавателя это задание может быть выполнено, также, треугольником).

Выполнение чертежа детали, контуры которой требуют при вычерчивании использование приемов деления окружности на равные части.Образец выполнения представлен на рисунке ниже.

Работа выполняется на чертежной бумаге форматаА3. Размещение листа может быть альбомным или книжным (по усмотрению студента, выполняющего работу).





Рекомендации по выполнению работы

Выполнение работы следует начинать с определения масштаба изображения, разметки листа и вычерчивания осевых линий для окружностей и симметричных элементов, чтобы обеспечить гармоничность и наглядность работы.

Масштаб изображения подбирается из стандартного ряда таким образом, чтобы поле чертежного листа было заполнено не менее, чем на 60%.

Осевые (штрихпунктирные) линии являются базовыми - они являются исходными элементами для определения положения других линий контура на чертеже. Осевая линия должна пересекаться в центре окружности только штрихами; заканчивается она тоже не точками, а только штрихами. Осевые линии удалять во время выполнения задания, а также по окончании работы нельзя - они являются необходимым элементом любого чертежа.

При делении окружностей на равные части вспомогательные линии и элементы необходимо выполнять тонкими линиями с помощью твердого карандаша(Т или 2Т).

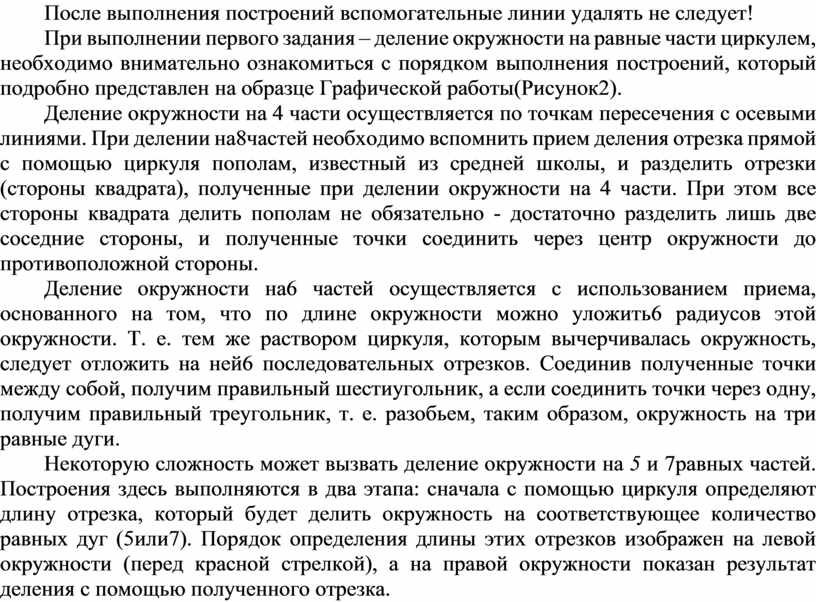

После выполнения построений вспомогательные линии удалять не следует!

При выполнении первого задания – деление окружности на равные части циркулем, необходимо внимательно ознакомиться с порядком выполнения построений, который подробно представлен на образце Графической работы(Рисунок2).

Деление окружности на 4 части осуществляется по точкам пересечения с осевыми линиями. При делении на8частей необходимо вспомнить прием деления отрезка прямой с помощью циркуля пополам, известный из средней школы, и разделить отрезки (стороны квадрата), полученные при делении окружности на 4 части. При этом все стороны квадрата делить пополам не обязательно - достаточно разделить лишь две соседние стороны, и полученные точки соединить через центр окружности до противоположной стороны.

Деление окружности на6 частей осуществляется с использованием приема, основанного на том, что по длине окружности можно уложить6 радиусов этой окружности. Т. е. тем же раствором циркуля, которым вычерчивалась окружность, следует отложить на ней6 последовательных отрезков. Соединив полученные точки между собой, получим правильный шестиугольник, а если соединить точки через одну, получим правильный треугольник, т. е. разобьем, таким образом, окружность на три равные дуги.

Некоторую сложность может вызвать деление окружности на 5 и 7равных частей. Построения здесь выполняются в два этапа: сначала с помощью циркуля определяют длину отрезка, который будет делить окружность на соответствующее количество равных дуг (5или7). Порядок определения длины этих отрезков изображен на левой окружности (перед красной стрелкой), а на правой окружности показан результат деления с помощью полученного отрезка.

2_grafika

Рисунок2 – Деление окружности на равные части


ЗАДАНИЕ№3

Линиичертежа



Цель работы:получение навыков в проведении линий и пользования чертежнымиинструментами

Все чертежи выполняются линиями различного назначения, начертания и толщины (Таблица 3). Толщина линий зависит от размера, сложности и назначениячертежа.СогласноГОСТ2.303–68дляизображенияизделийначертежахприменяют линии различных типов в зависимости от их назначения, что способствуетвыявлениюформы изображаемого изделия.

Таблица1–Типылиний



Начертание

Толщиналинии поотношениюктолщине

основной

линии

Наименование, применение.











s

Сплошная толстая основная линия выполняется толщиной, обозначаемой буквой s, в пределах от 0,5 до 1,4мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа.Сплошнаятолстаялинияприменяетсядляизображения видимого контура предмета, контура вынесенного сеченияи входящего всоставразреза.







s/3–s/2

Сплошная тонкая линия применяется для изображенияразмерных и выносных линий, штриховки сечений, линииконтураналоженногосечения,линии-выноски,линиидляизображенияпограничныхдеталей("обстановка").





s/3–s/2

Сплошнаволнистаялинияприменяетсядляизображениялинийобрыва,линияразграничениявидаиразреза.







s/3–s/2

Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая.Длинуследуетвыбирать,взависимостиотвеличины изображения, примерно от 2 до 8 мм, расстояниемеждуштрихами 1...2 мм.











s/3–s/2

Штрихпунктирнаятонкаялинияприменяетсядля изображения осевых и центровых линий, линий сечения,являющихсяосямисимметриидляналоженныхиливынесенныхсечений.Длинаштриховдолжнабытьодинаковаяивыбираетсявзависимостиотразмера изображения, примерно от 5 до 30 мм. Расстояниемеждуштрихами рекомендуетсябрать2...3мм.















s/2–2s/3

Штрихпунктирнаяутолщеннаялинияприменяетсядляизображенияэлементов,расположенныхпередсекущейплоскостью ("наложенная проекция"), линий,обозначающихповерхности,подлежащиетермообработкеилипокрытию.









s/3–s/2

Разомкнутаялинияприменяетсядляобозначениялиниисечения.Длинаштриховберется8...20ммвзависимостиотвеличины изображения.





s/3–s/2

Сплошнаятонкаясизломамилинияприменяетсяпри

Длинныхлинияхобрыва.









s/3–s/2

Штрихпунктирнаясдвумяточкамилинияприменяетсядляизображениядеталейвкрайнихили промежуточныхположениях;линиисгибанаразвертках.



Качество чертежа во многом зависит от качества и наладки инструментов, атакже от ухода за ними. Чертежные инструменты и принадлежности необходимосодержатьвполнойисправности.

После работы инструменты следует протереть и убрать в сухое место. Этопредупреждает коробление деревянных инструментов и коррозию металлических.Перед работой следует вымыть руки и протереть мягкой резинкой угольники ирейсшину.

Карандаши.Аккуратность и точность выполнения чертежа в значительноймере зависят от правильной заточки карандаша. Заострить грифель можно с помощью шлифовальной шкурки. Учащийся должен иметь три маркикарандаша: М-B, ТМ-HB и Т-H. При выполнении чертежей тонкими линиями рекомендуетсяприменять карандаш марки Т. Обводить линии чертежа надо карандашом ТМ илиМ.Вциркульследуетвставлятьгрифельмарки М.

Циркуль круговой применяется для вычерчивания окружностей. В одну ножкуциркуля вставляют иглу и закрепляют ее винтом, а в другую – карандашнуювставку.Дляизмеренияразмеровиоткладыванияихначертежеприменяютвставкусиглой.

Кронциркуль применяется для вычерчивания окружностей малого диаметра(от 0,5 до 10 мм). Вращающаяся ножка для удобства пользования свободно перемещается вдоль оси кронциркуля. При вычерчивании окружностей больших радиусов в ножку циркуля вставляют удлинитель в котором закрепляют карандашнуювставку.

Линиинаносятсявопределенномнаправлении: Горизонтальныелиниипроводятслеванаправо,вертикальные–снизувверх, окружности и кривые – по часовой стрелке. Центр окружности долженобязательнонаходитьсянапересеченииштриховосевыхицентровыхлиний.

Штриховку на чертежах выполняют в виде параллельных линий под углом45°к осевой линии ликлинииконтура,принимаемойвкачестве основной.Наклон линий штриховки может быть как влево, так и вправо. Две соприкасающиеся фигуры штрихуют в разных направлениях. Если к двум соприкасающимсяфигурам прилегает третья, то разнообразить штриховку можно увеличением илиуменьшением расстояния между линиями штриховки. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные) в сеченияхштрихуютвклетку.

ЗАДАНИЕ: Вычертить приведенные линии и изображения (в соответствии свариантом задания рисунок 1, 2), соблюдая указанное их расположение. Толщинулиний выполнять в соответствии с ГОСТ 2.303 – 68, размеры не наносить. Заданиевыполнятьналистечертежнойбумаги форматаА4.



Указанияповыполнениюзадания

Выполнение задания удобнее начинать с проведения через середину внутренней рамки чертежа тонкой вертикальной линии, на которой делают пометки всоответствиисразмерами,приведеннымивзадании.Черезнамеченныеточкипроводят тонкие вспомогательные горизонтальные линии, облегчающие проведениеграфическойчастизадания.Навертикальныхосях,предназначенныхдляокружностей, наносят точки, через которые проводят окружности указанными взаданиилиниями.

Научебныхчертежахсплошнуюосновнуютолстуюлиниювыполняютобычно толщинойs =0,8…1мм.



Пример выполнения задания



Пример выполнения задания









ЗАДАНИЕ № 4

Комплексный чертеж геометрических тел и построение проекций точек, лежащих на поверхности предмета

Цель работы:построение комплексного чертежа и изометрии геометрических тел.



Задание

Построить комплексные чертежи и изометрию геометрических тел: призмы и конуса, пирамиды и цилиндра. Определить проекции точек поверхности геометрических тел: на призме, цилиндре, пирамиде и конусе точки а’ и b’. Построение проекций точек а’ и b’ показано на разобранных примерах. Одна проекция задана, две определить самостоятельно.

Размеры основания и высоты геометрических тел приведены в Таблице.



№ варианта

Размеры, мм

d

d1

d2

m

h

h1

h2

h3



1

40

50

40

40

50

60

60

60



2

40

40

40

50

70

60

60

70



3

50

40

50

40

70

60

70

60





Чертёж выполняется в трёх проекциях. Номер варианта (четный, нечётный) принимается по последней цифре шифра.

Для построения комплексных чертежей:

ось Х принимается за линию нижнего основания;

чертится фигура основания по заданным размерам на горизонтальной проекции;

с помощью вертикальных линий связи определяются точки основания на оси Х;

откладывается высота (60 мм) геометрического тела вверх от оси Х и проводятся боковые рёбра (очерковые образующие) на фронтальной проекции;

для построения профильной проекции откладываем 25 мм от точки О вправо, проводим вертикальную ось симметрии;

на оси симметрии отмечаем 60 мм вверх от оси Y1 и проводим горизонтальную линию связи от верхнего основания (вершины);

по оси Y1 от вертикальной осевой отмечаем расстояния: влево – то, что замеряли от центра основания на горизонтальной проекции вверх; вправо  – то, что замеряли от центра основания вниз;

проводятся боковые рёбра (очерковые образующие) на профильной проекции.

Для определения проекций точек поверхности призмы (Рисунок10) и цилиндра (Рисунок 13):

построение проекций точки А выполняется с помощью линий связи;

произвольно ставится фронтальная проекция точки А(а΄);

от а΄ проводится вниз вертикальная линия связи до стороны основания, обозначается а горизонтальная проекция точки А;

замеряется расстояние от оси Х до а и откладывается по горизонтальной линии связи от оси Z, обозначается а΄΄ профильная проекция точки А;

для точки М известна фронтальная проекция m΄ - горизонтальную и профильную проекции необходимо найти самостоятельно;

для точки К известна профильная проекция ΄ - горизонтальную и фронтальную проекции необходимо найти самостоятельно.

Для определения проекций точек поверхности пирамиды (Рисунок 12) и конуса (Рисунок 11):

построение проекций точки А выполняется с помощью дополнительной прямой (образующей), которая проводится через заданную точку;

построение проекций точки В выполняется с помощью горизонтальной секущей плоскости, которая проводится через заданную точку;

для точки М известна фронтальная проекция m΄ - горизонтальную и профильную проекции необходимо найти самостоятельно.

Пример выполнения задания







ЗАДАНИЕ№5

Вычерчивание в системе трех прямоугольных проекций несложной детали с нанесением размеров

Цельработы:получениенавыковприпостроениипроекциймоделидетали.



ЗАДАНИЕ:построить три вида детали по данному наглядномуизображениюваксонометрическойпроекциивсоответствиисвариантомзадания.

ЗаданиевыполняютналистахчертежнойбумагиформатаА3илиА2(ГОСТ 2.301-68).Посленанесениярамкиналистевправомнижнемуглунамечают размеры основной надписи задания, единой для всех форматов. Формаосновной надписи принимается в соответствии с требованиями ГОСТ 2.104-68.Изображенияпринеобходимостивыполнятьвмасштабе, ГОСТ2.302-68.Призаполненииосновнойидругихнадписейтребуетсявыполнятьтребования ГОСТ 2.304-81. При нанесении  размеров рекомендуется пользоватьсяГОСТ 2.307-68. При обводке изображения следует принимать толщину основныхлиний 0,8 - 1,0 мм, а толщину остальных линий - согласно ГОСТ 2.303-68 (СТСЭВ1178-78).




Предметы на технических чертежах изображают по методу прямоугольного проецированиянашестьгранейпустотелогокуба.Приэтомпредполагается,чтоизображаемый предмет расположен между наблюдателем и соответствующей гранью куба(Рисунок1). Грани куба принимаются за основные плоскости проекций. Имеютсяшесть основных плоскостей проекций: две фронтальных-1 и 6 ( вид спереди илиглавныйвид,видсзади),двегоризонтальных-2и5(видсверхуивидснизу),две профильных -3 и 4 (вид слева и вид справа). Основные плоскости проекций совмещаютсяводнуплоскостьвместесполученныминанихизображениями.

Изображениенафронтальнойплоскостипроекцийпринимаетсяначертежевкачестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней – главное изображение – давало наиболееполноепредставлениеоформеиразмерахпредмета.

Предметы следует изображать в функциональном положении или в положении, удобном для их изготовления. Предметы, состоящие из нескольких частей,следуетизображатьвфункциональномположении.

Вопрос о том, какие из основных видов следует применять на чертеже изделия, должен решаться так, чтобы при наименьшем количестве видов в совокупности с другими изображениями (местные и дополнительные виды, разрезы и сечения,выносныеэлементы)чертежполностьюотображалконструкциюизделия.

Порядоквыполнениязадания:

ИзучитьГОСТ2.305-68,2.307-68; внимательно ознакомиться с конструкцией фигуры по ее наглядномуизображению и определить основные геометрические тела, из которых онасостоит; выделить на листе бумаги соответствующую площадь для каждого видадетали; нанести тонко карандашом все линии видимого и невидимого контура,мысленнорасчленяядетальнаосновныегеометрические тела; нанестивсенеобходимыевыносныеиразмерныелинии; проставитьразмерныечисланачертеже;

Заполнитьосновныенадписиипроверитьправильностьвсехпостроений; обвестичертежкарандашом.

Вариантызадания





Источники



1.     Бродский А.М.учебник «Черчение (металлообработка)».- Академия, М., 2018г;

2.     Вышнепольский В.В.: ТехническоеАнтонович Е.А., Василишин Я.В., Шпильчак А.В.: Черчение. – К.«Мир» - 2006 черчение. – Москва, 1988

3.     Вышнепольский В.В.: Машиностроительноечерчение Москва, 1983

4.     Бабулин Н.А.: Построение и чтениемашиностроительныхчертежей. – М.:В. школа, 1987

5.     Миронов Б, Г., Миронова Р.С. Сборник задач по инженерной графике -М.: Высшая школа, 2012.

6.Стандарты ЕСКД

6.1.Основные положения. Общие положения:

ГОСТ- 2.001-70. Виды изделий: ГОСТ-2.101-68. Стадии разработки :ГОСТ-2.103-68. Основные надписи: ГОСТ-2.104-2006. Основные требования к текстовым документам: ГОСТ-2.105-68. Основные требования к рабочим чертежам: ГОСТ-2.107-68. Спецификация: ГОСТ-2.108-68. Правила выполнения чертежей деталей, сборочных, общих видов, габаритных и монтажных: ГОСТ-2.109-68. Технические условия, Правила построения, изложения и оформления: ГОСТ- 2.114-70.

6.2.Общие правила выполнения чертежей. Форматы:

ГОСТ- 2.301-68. Масштабы: ГОСТ- 2.302-68. Линии: ГОСТ-2.303-68. Шрифты чертежные: ГОСТ-2.304-81. Изображения – виды, разрезы, сечения: ГОСТ- 2.305-68. Обозначение графических материалов и правила их нанесения на чертежах: ГОСТ-2.306-68. Нанесение и указание размеров и предельных отклонений: ГОСТ-2.307-68, ГОСТ-2.308-68. Нанесение на чертежах обозначений шероховатости поверхностей: ГОСТ-2789-73. Нанесение на чертежах обозначений покрытий, термической и других видов обработки: ГОСТ- 2.310-68. Изображение резьбы: ГОСТ- 2.311-68. Условное изображение и обозначение швов сварных соединений: ГОСТ-2.312-68. Условное изображение и обозначение швов неразъемных соединений: ГОСТ- 2.313-68. Изображения упрощенные и условные крепежных деталей :ГОСТ- 2.315-68. Правила нанесения на чертежах надписей, технических требований и таблиц: ГОСТ-2.316-68. Аксонометрические проекции: ГОСТ-2.317-69.

6.3.Правила выполнения чертежей различных изделий (пружин, зубчатых колес, реек, червяков, звездочек цепных передач, подшипников и т.п.): ГОСТ-2.401-68 - ГОСТ-2.421-70.

6.4.Правила выполнения схем и условные графические обозначения (общие требования, схемы электрические, кинематические, машины электрические и их элементы): ГОСТ-2.701-68 - ГОСТ-2.786-70.




Скачано с www.znanio.ru

Министерство общего и профессионального образования

Министерство общего и профессионального образования

Методические рекомендации по выполнению внеаудиторной самостоятельной работы по учебной дисциплине

Методические рекомендации по выполнению внеаудиторной самостоятельной работы по учебной дисциплине

Введение Программа дисциплины

Введение Программа дисциплины

ЗАДАНИЕ№1 Выполнениечертежного шрифта с использованием

ЗАДАНИЕ№1 Выполнениечертежного шрифта с использованием

ЗАДАНИЕ№1 Выполнениечертежного шрифта с использованием

ЗАДАНИЕ№1 Выполнениечертежного шрифта с использованием

Примервыполнениязадания ЗАДАНИЕ № 2

Примервыполнениязадания ЗАДАНИЕ № 2

Эти задачи могут выполняться вручную обычными чертежными инструментами (линейкой, циркулем), а также на компьютере с помощью автоматизированной графической системы

Эти задачи могут выполняться вручную обычными чертежными инструментами (линейкой, циркулем), а также на компьютере с помощью автоматизированной графической системы

СВ, до их взаимного пересечения в точке

СВ, до их взаимного пересечения в точке

После выполнения построений вспомогательные линии удалять не следует!

После выполнения построений вспомогательные линии удалять не следует!

Рисунок2 – Деление окружности на равные части

Рисунок2 – Деление окружности на равные части

ЗАДАНИЕ№3 Линиичертежа Цель работы: получение навыков в проведении линий и пользования чертежнымиинструментами

ЗАДАНИЕ№3 Линиичертежа Цель работы: получение навыков в проведении линий и пользования чертежнымиинструментами

Разомкнутаялиния применяетсядляобозначениялиниисечения

Разомкнутаялиния применяетсядляобозначениялиниисечения

Указанияповыполнениюзадания Выполнение задания удобнее начинать с проведения через середину внутренней рамки чертежа тонкой вертикальной линии, на которой делают пометки всоответствиисразмерами,приведеннымивзадании

Указанияповыполнениюзадания Выполнение задания удобнее начинать с проведения через середину внутренней рамки чертежа тонкой вертикальной линии, на которой делают пометки всоответствиисразмерами,приведеннымивзадании

Пример выполнения задания

Пример выполнения задания

Пример выполнения задания

Пример выполнения задания

ЗАДАНИЕ № 4 Комплексный чертеж геометрических тел и построение проекций точек, лежащих на поверхности предмета

ЗАДАНИЕ № 4 Комплексный чертеж геометрических тел и построение проекций точек, лежащих на поверхности предмета

Для определения проекций точек поверхности призмы (Рисунок10) и цилиндра (Рисунок 13): построение проекций точки

Для определения проекций точек поверхности призмы (Рисунок10) и цилиндра (Рисунок 13): построение проекций точки

ЗАДАНИЕ№5 Вычерчивание в системе трех прямоугольных проекций несложной детали с нанесением размеров

ЗАДАНИЕ№5 Вычерчивание в системе трех прямоугольных проекций несложной детали с нанесением размеров

Предметы, состоящие из нескольких частей,следуетизображатьвфункциональномположении

Предметы, состоящие из нескольких частей,следуетизображатьвфункциональномположении

МЕТОДИЧЕСКИЕ УКАЗАНИЯ по выполнению внеаудиторной самостоятельной работы по дисциплине ПОО.02 Основы технического черчения для обучающихся по профессии 23.01.07 Машинист крана (крановщик)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ по выполнению  внеаудиторной самостоятельной работы по дисциплине  ПОО.02 Основы технического черчения для обучающихся по профессии 23.01.07 Машинист крана (крановщик)

Источники 1. Бродский

Источники 1. Бродский
Скачать файл
