МЕТОДИЧЕСКОЕ ПОСОБИЕ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ специальности 08.02.07

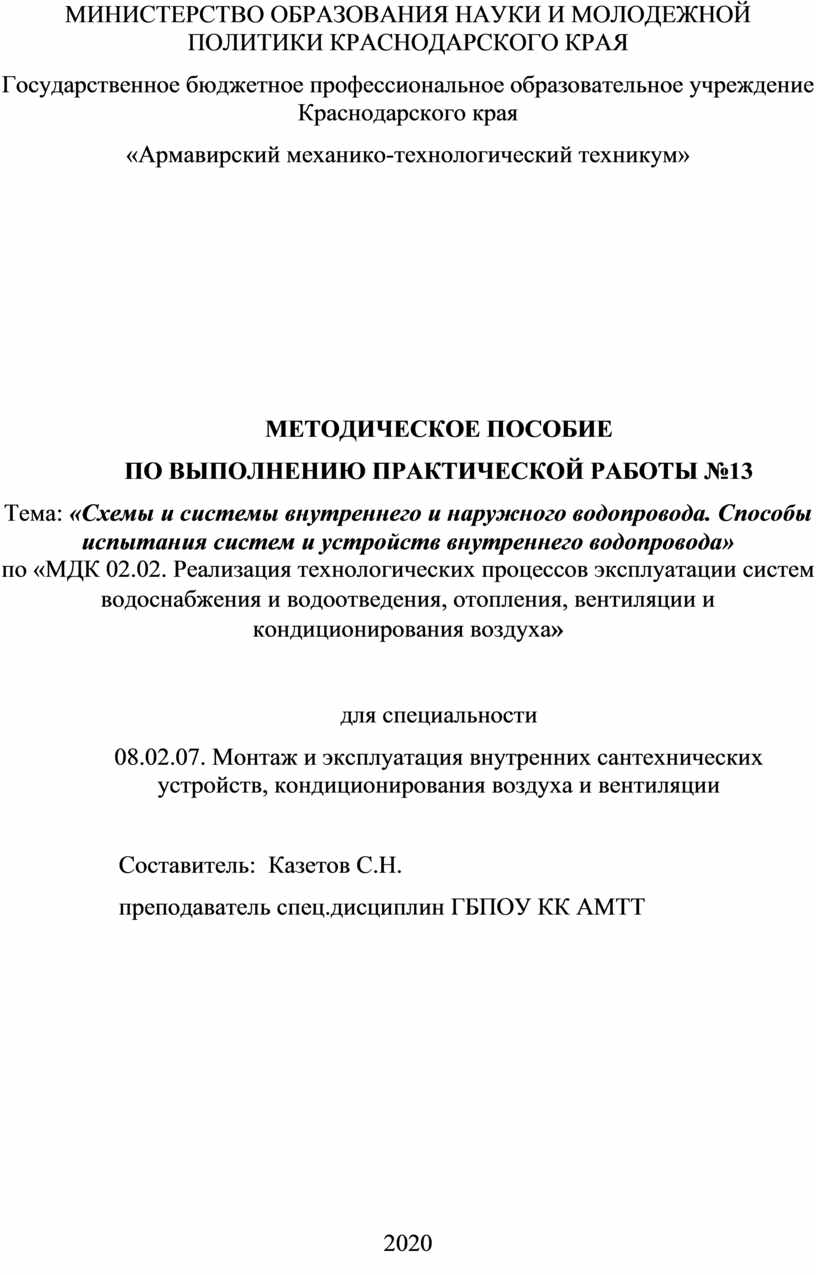

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №13

Тема: «Схемы и системы внутреннего и наружного водопровода. Способы испытания систем и устройств внутреннего водопровода»

по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

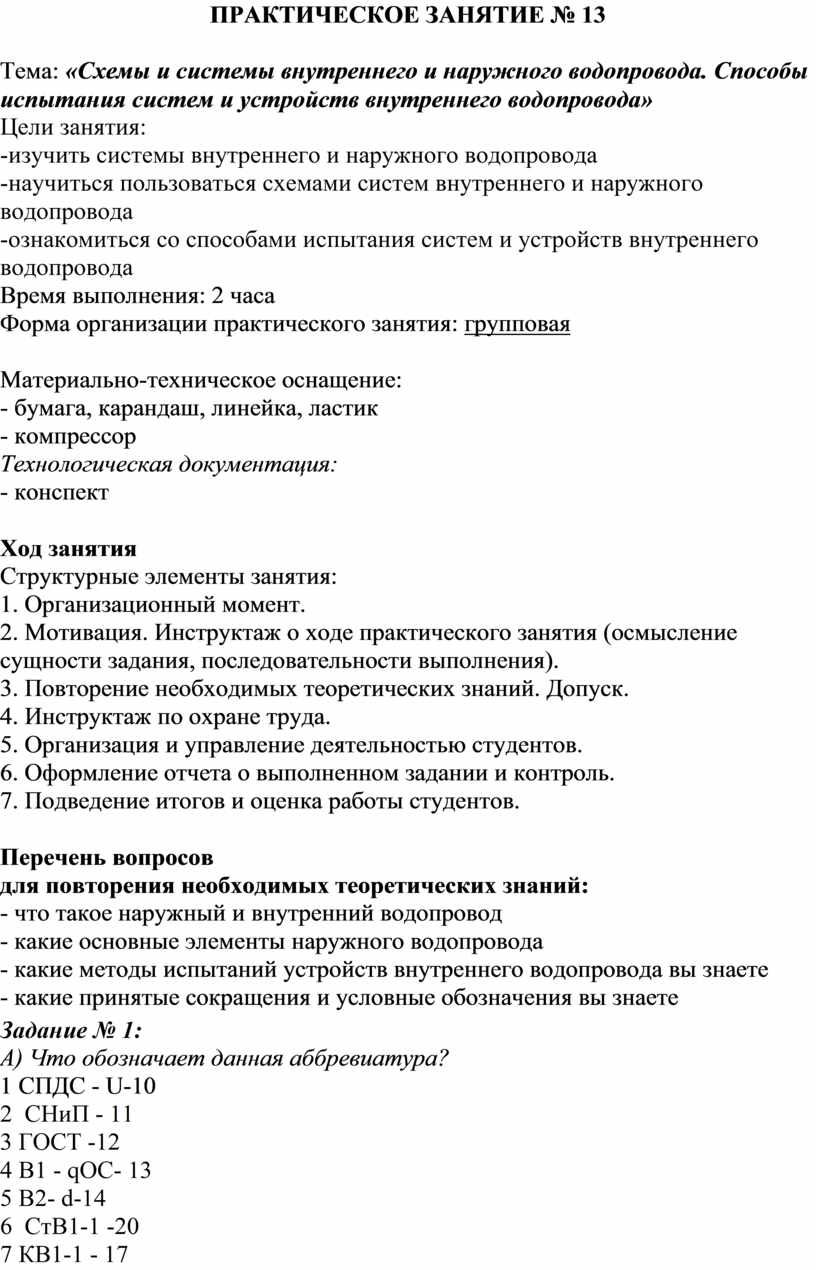

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 13

Тема: «Схемы и системы внутреннего и наружного водопровода. Способы испытания систем и устройств внутреннего водопровода»

·         Цели занятия:

-изучить системы внутреннего и наружного водопровода

-научиться пользоваться схемами систем внутреннего и наружного водопровода

-ознакомиться со способами испытания систем и устройств внутреннего водопровода

Время выполнения: 2 часа

Форма организации практического занятия: групповая

Материально-техническое оснащение:

- бумага, карандаш, линейка, ластик

- компрессор

Технологическая документация:

- конспект

Ход занятия

Структурные элементы занятия:

1. Организационный момент.

2. Мотивация. Инструктаж о ходе практического занятия (осмысление

сущности задания, последовательности выполнения).

3. Повторение необходимых теоретических знаний. Допуск.

4. Инструктаж по охране труда.

5. Организация и управление деятельностью студентов.

6. Оформление отчета о выполненном задании и контроль.

7. Подведение итогов и оценка работы студентов.

Перечень вопросов

для повторения необходимых теоретических знаний:

- что такое наружный и внутренний водопровод

- какие основные элементы наружного водопровода

- какие методы испытаний устройств внутреннего водопровода вы знаете

- какие принятые сокращения и условные обозначения вы знаете

Задание № 1:

А) Что обозначает данная аббревиатура?

1 СПДС - U-10

2  СНиП - 11

3 ГОСТ -12

4 В1 - qOC- 13

5 В2- d-14

6  СтВ1-1 -20

7 КВ1-1 - 17

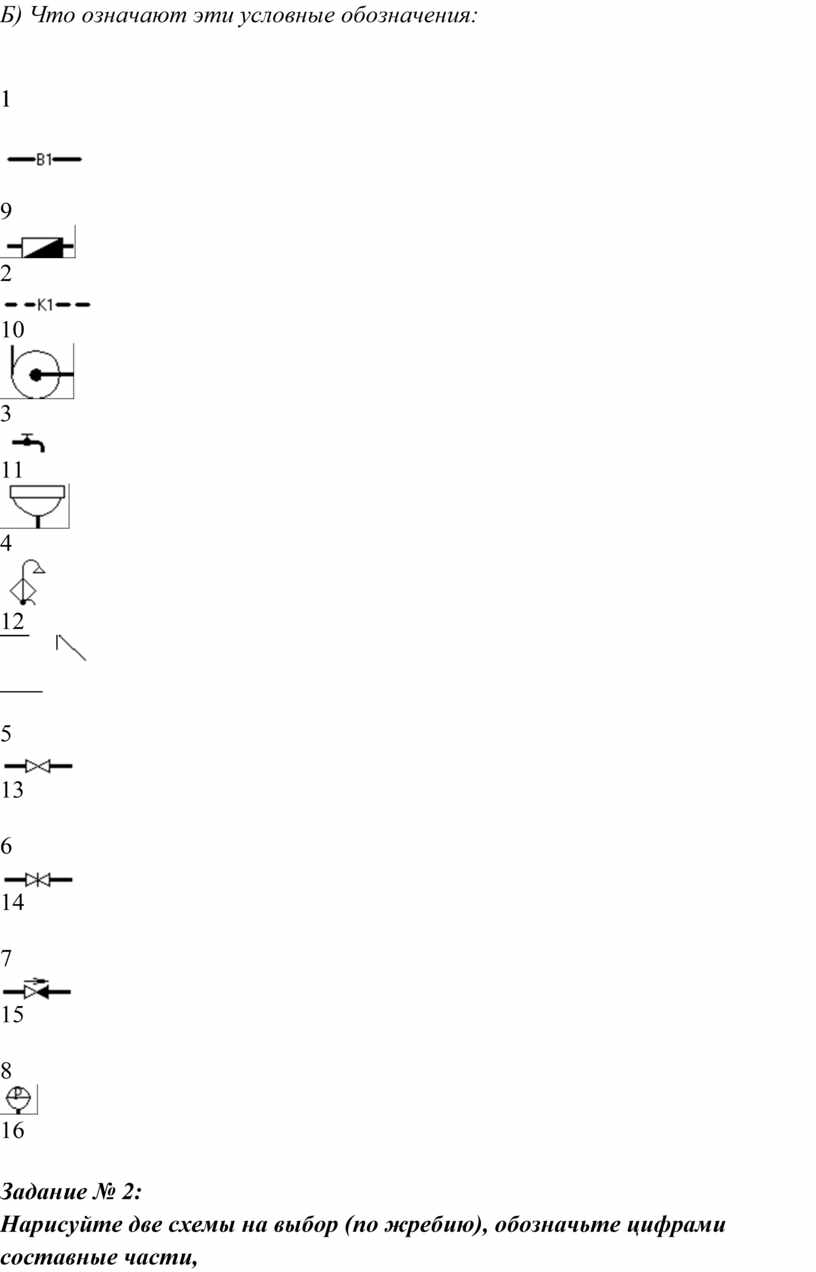

Б) Что означают эти условные обозначения:

1

9

2

10

3

11

4

12

5

13

6

14

7

15

8

16

Задание № 2:

Нарисуйте две схемы на выбор (по жребию), обозначьте цифрами составные части,

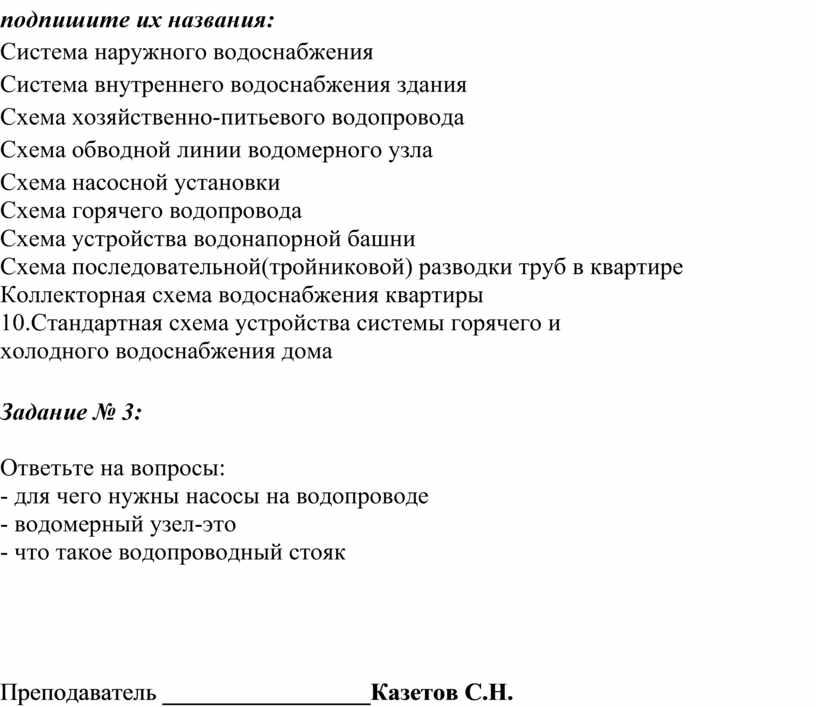

подпишите их названия:

1.     Система наружного водоснабжения

2.     Система внутреннего водоснабжения здания

3.     Схема хозяйственно-питьевого водопровода

4.     Схема обводной линии водомерного узла

5.     Схема насосной установки

6.     Схема горячего водопровода

7.     Схема устройства водонапорной башни

8.     Схема последовательной(тройниковой) разводки труб в квартире

9.     Коллекторная схема водоснабжения квартиры

10.Стандартная схема устройства системы горячего и холодного водоснабжения дома

Задание № 3:

Ответьте на вопросы:

- для чего нужны насосы на водопроводе

- водомерный узел-это

- что такое водопроводный стояк

Преподаватель _________________Казетов С.Н.
