Модели систем

Модели систем

Системный анализ

Исследование некоторой реальной системы состоит из двух этапов:
Этап анализа;
Этап синтеза

Что такое анализ?
Что такое синтез?

Анализ - мысленное разделение объекта на составные части или выделение признаков объекта.

Анализ системы – это выделение её частей с целью прояснения состава системы.

Анализ

Синтез

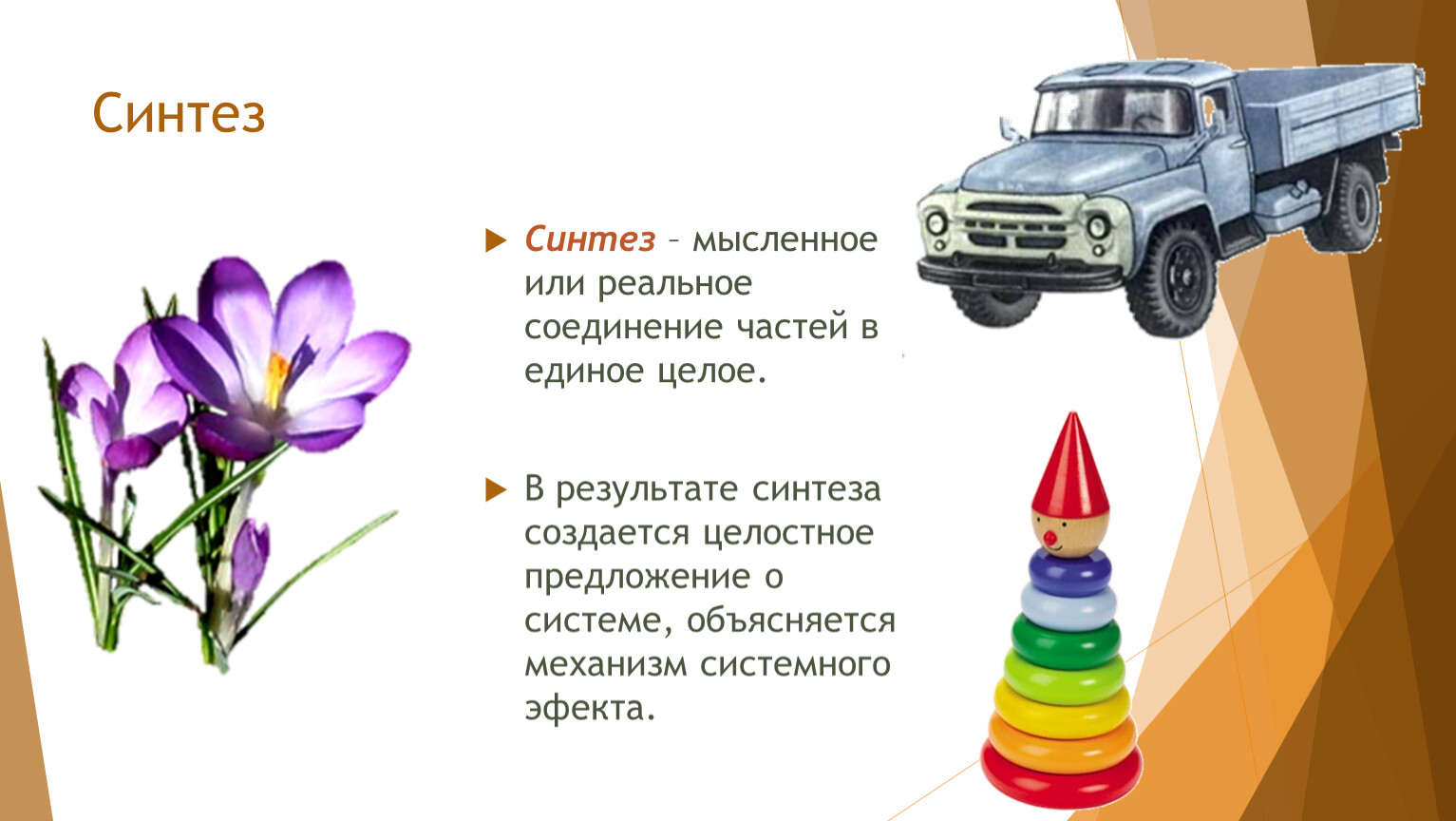

Синтез – мысленное или реальное соединение частей в единое целое.

В результате синтеза создается целостное предложение о системе, объясняется механизм системного эфекта.

Цель исследования системы

получение модели системы, т. е. приближенного представления об устройстве и функционировании системы.

Системный анализ

Исследование реальных объектов и явлений с точки зрения системного подхода, состоящее из этапов анализа и синтеза.

Система и окружающая среда

Воздействие внешней среды на систему – входы системы.

Воздействие, оказываемое системой на окружающую среду – выходы системы.

Система «Дерево»

Модель «черного ящика»

Человек часто не знает, как «внутри» устроена система.

Модель состава

Описание системы ограничено перечислением её частей

Университет

Структурная модель системы

Для отображения структурной модели (схемы) системы используются графы.
Граф состоит из вершин, связанных линиями.
Направленная линия (со стрелкой) называется дугой.
Линия ненаправленная (без стрелки) называется ребром.
Линия, выходящая из некоторой вершины и входящая в неё же, называется петлей.

Неориентированный граф - граф, не имеющий выделенного направления, вершины такого графа соединены ребрами.

Неориентированный граф

Ориентированный граф

Ориентированный граф - граф, вершины которого соединены дугами.

Граф иерархической структуры - «Дерево»

Корень – главная вершина дерева.
Предок – объект верхнего уровня.
Потомок – объект нижнего уровня.
Листья – вершины, не имеющие потомков.

Домашнее задание

§ 2, стр.14 – 20.
Вопросы после параграфа
Задание № 5 и 6 выполнить в тетради или на компьютере.

Практическая работа 1.1. Модели систем

Выполните практическую работу на компьютере
Задание . Построение графов классификаций
