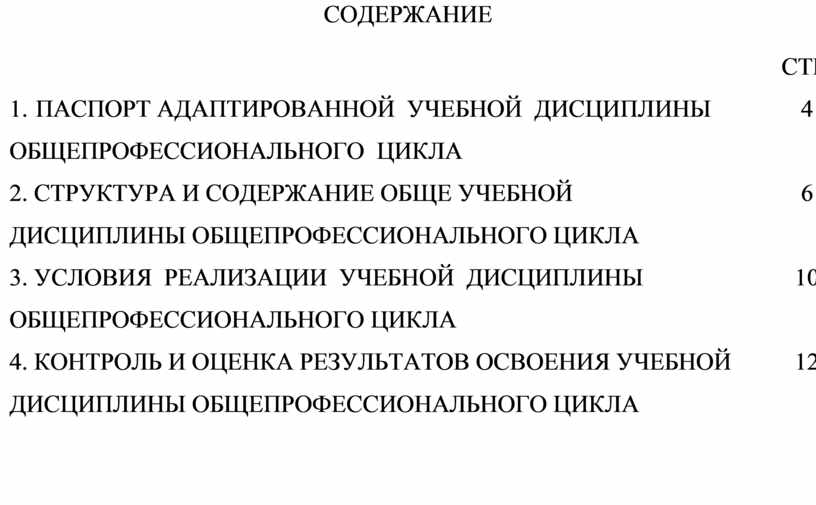

СТР.

1.   ПАСПОРТ АДАПТИРОВАННОЙ  УЧЕБНОЙ  ДИСЦИПЛИНЫ ОБЩЕПРОФЕССИОНАЛЬНОГО  ЦИКЛА

4

2. СТРУКТУРА И СОДЕРЖАНИЕ ОБЩЕ УЧЕБНОЙ ДИСЦИПЛИНЫ ОБЩЕПРОФЕССИОНАЛЬНОГО ЦИКЛА

6

3. УСЛОВИЯ  РЕАЛИЗАЦИИ  УЧЕБНОЙ  ДИСЦИПЛИНЫ ОБЩЕПРОФЕССИОНАЛЬНОГО ЦИКЛА

10

4. КОНТРОЛЬ И ОЦЕНКА РЕЗУЛЬТАТОВ ОСВОЕНИЯ УЧЕБНОЙ ДИСЦИПЛИНЫ ОБЩЕПРОФЕССИОНАЛЬНОГО ЦИКЛА

12

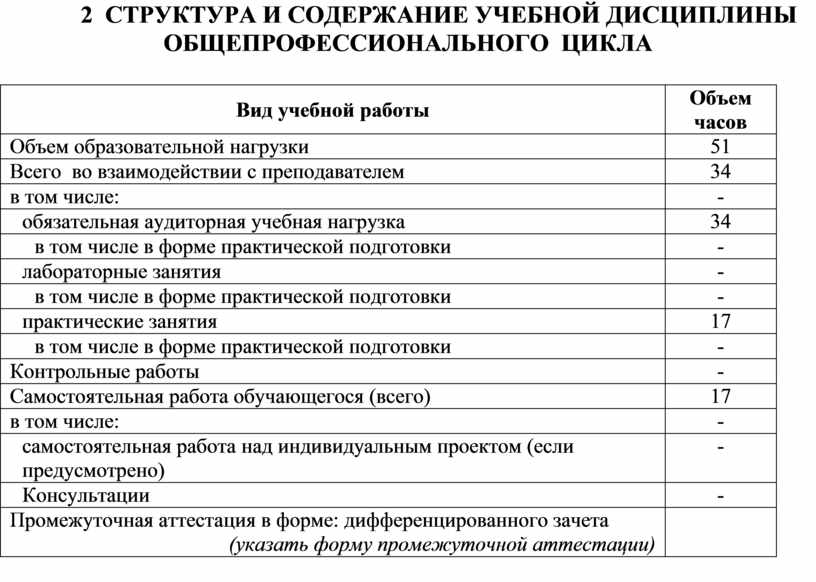

Вид учебной работы

Объем часов

Объем образовательной нагрузки

51

Всего  во взаимодействии с преподавателем

34

в том числе:

-

обязательная аудиторная учебная нагрузка

34

в том числе в форме практической подготовки

-

лабораторные занятия

-

в том числе в форме практической подготовки

-

практические занятия

17

в том числе в форме практической подготовки

-

Контрольные работы

-

Самостоятельная работа обучающегося (всего)

17

в том числе:

-

самостоятельная работа над индивидуальным проектом (если предусмотрено)

-

Консультации

-

Промежуточная аттестация в форме: дифференцированного зачета

(указать форму промежуточной аттестации)

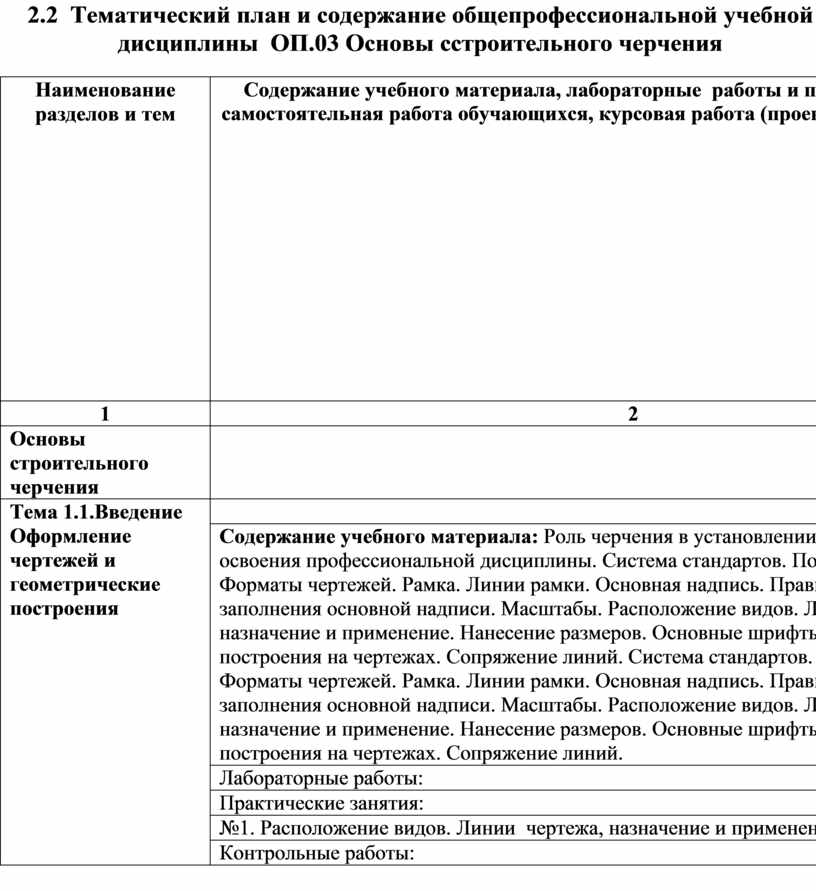

Наименование разделов и тем

Содержание учебного материала, лабораторные  работы и практические занятия, самостоятельная работа обучающихся, курсовая работа (проект) (если предусмотрены)

Объем часов

Коды общих компетенций

(указанных в разделе 1.2) и личностных метапредметных, предметных результатов, формированию которых способствует элемент программы

1

2

3

4

Основы строительного черчения

51

Тема 1.1.Введение

Оформление чертежей и геометрические построения

4/2

ОК 1, ОК 2, ОК 3, ОК4

Содержание учебного материала: Роль черчения в установлении базовых знаний для освоения профессиональной дисциплины. Система стандартов. Понятие ЕСКД,СЭВ. Форматы чертежей. Рамка. Линии рамки. Основная надпись. Правила выполнения и заполнения основной надписи. Масштабы. Расположение видов. Линии  чертежа, назначение и применение. Нанесение размеров. Основные шрифты. Геометрические построения на чертежах. Сопряжение линий. Система стандартов. Понятие ЕСКД,СЭВ. Форматы чертежей. Рамка. Линии рамки. Основная надпись. Правила выполнения и заполнения основной надписи. Масштабы. Расположение видов. Линии  чертежа, назначение и применение. Нанесение размеров. Основные шрифты. Геометрические построения на чертежах. Сопряжение линий.

3

Лабораторные работы:

-

Практические занятия:

1

№1. Расположение видов. Линии  чертежа, назначение и применение.

1

Контрольные работы:

-

Самостоятельная работа обучающихся: выполнение домашних заданий. Внеаудиторная самостоятельная работа: Значение графической подготовки для современного рабочего. Рисование, фотографии и чертежи на производстве.

2

Тема 1.2. Проекционное изображение на чертежах

6/3

ОК 1, ОК 2, ОК 3, ОК4

Содержание учебного материала: Прямоугольные проекции.  Центральное и  параллельное проецирование

2

Лабораторные работы:

-

Практические занятия:

4

№2. Прямоугольные проекции

2

№3. Центральное и  параллельное проецирование

2

Контрольные работы:

-

Самостоятельная работа обучающихся: Выполнение домашнего задания. Подготовка к выполнению практических работ. Тематика внеаудиторной самостоятельной работы: Развертки  поверхностей геометрических тел.

3

Тема 1.3. Виды, сечения и разрезы на чертежах

6/3

ОК 1, ОК 2, ОК 3, ОК4

Содержание  учебного материала: Расположение  изображений на чертежах. Сечения. Разрезы: простые  разрезы сложные разрезы Графические изображения материалов в сечениях и на видах.

2

Лабораторные работы:

-

Практические занятия:

4

№4. Сечения

2

№5. Разрезы

2

Самостоятельная работа обучающихся: Выполнение домашнего задания по. Тематика внеаудиторной самостоятельной работы : Соединение вида с частью  разреза

3

6/3

ОК 1, ОК 2, ОК 3, ОК4

Тема 1.4. Аксонометрические изображения

Содержание учебного материала: Виды аксонометрических проекций: прямоугольные аксонометрические  проекции. Косоугольные аксонометрические проекции

2

Практические занятия:

4

№6. Прямоугольные аксонометрические  проекции.

2

№7. Выполнение  Аксонометрических  изображений

2

Самостоятельная работа обучающихся: Выполнение домашнего задания. Тематика внеаудиторной самостоятельной работы: Фронтальная и горизонтальная изометрическая проекции

3

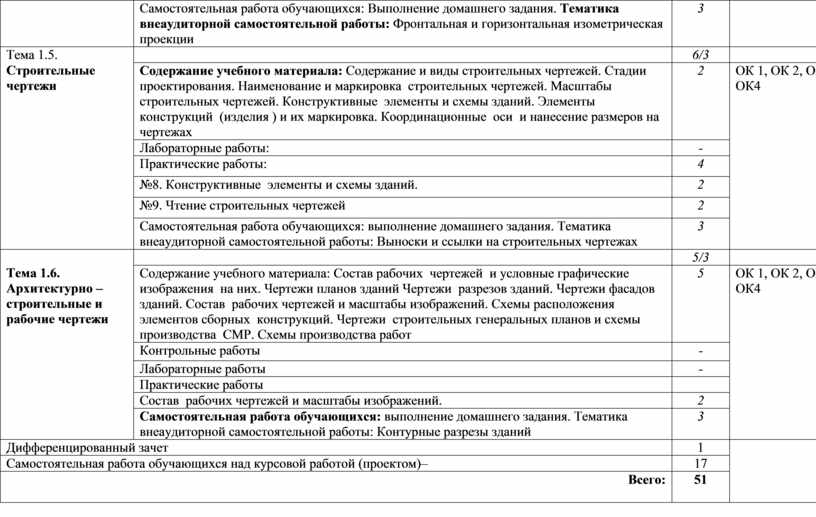

Тема 1.5. Строительные чертежи

6/3

Содержание учебного материала: Содержание и виды строительных чертежей. Стадии проектирования. Наименование и маркировка  строительных чертежей. Масштабы строительных чертежей. Конструктивные  элементы и схемы зданий. Элементы конструкций  (изделия ) и их маркировка. Координационные  оси  и нанесение размеров на чертежах

2

ОК 1, ОК 2, ОК 3, ОК4

Лабораторные работы:

-

Практические работы:

4

№8. Конструктивные  элементы и схемы зданий.

2

№9. Чтение строительных чертежей

2

Самостоятельная работа обучающихся: выполнение домашнего задания. Тематика внеаудиторной самостоятельной работы: Выноски и ссылки на строительных чертежах

3

Тема 1.6. Архитектурно – строительные и рабочие чертежи

5/3

Содержание учебного материала: Состав рабочих  чертежей  и условные графические  изображения  на них. Чертежи планов зданий Чертежи  разрезов зданий. Чертежи фасадов зданий. Состав  рабочих чертежей и масштабы изображений. Схемы расположения  элементов сборных  конструкций. Чертежи  строительных генеральных планов и схемы производства  СМР. Схемы производства работ

5

ОК 1, ОК 2, ОК 3, ОК4

Контрольные работы

-

Лабораторные работы

-

Практические работы

Состав  рабочих чертежей и масштабы изображений.

2

Самостоятельная работа обучающихся: выполнение домашнего задания. Тематика внеаудиторной самостоятельной работы: Контурные разрезы зданий

3

Дифференцированный зачет

1

Самостоятельная работа обучающихся над курсовой работой (проектом)–

17

Всего:

51

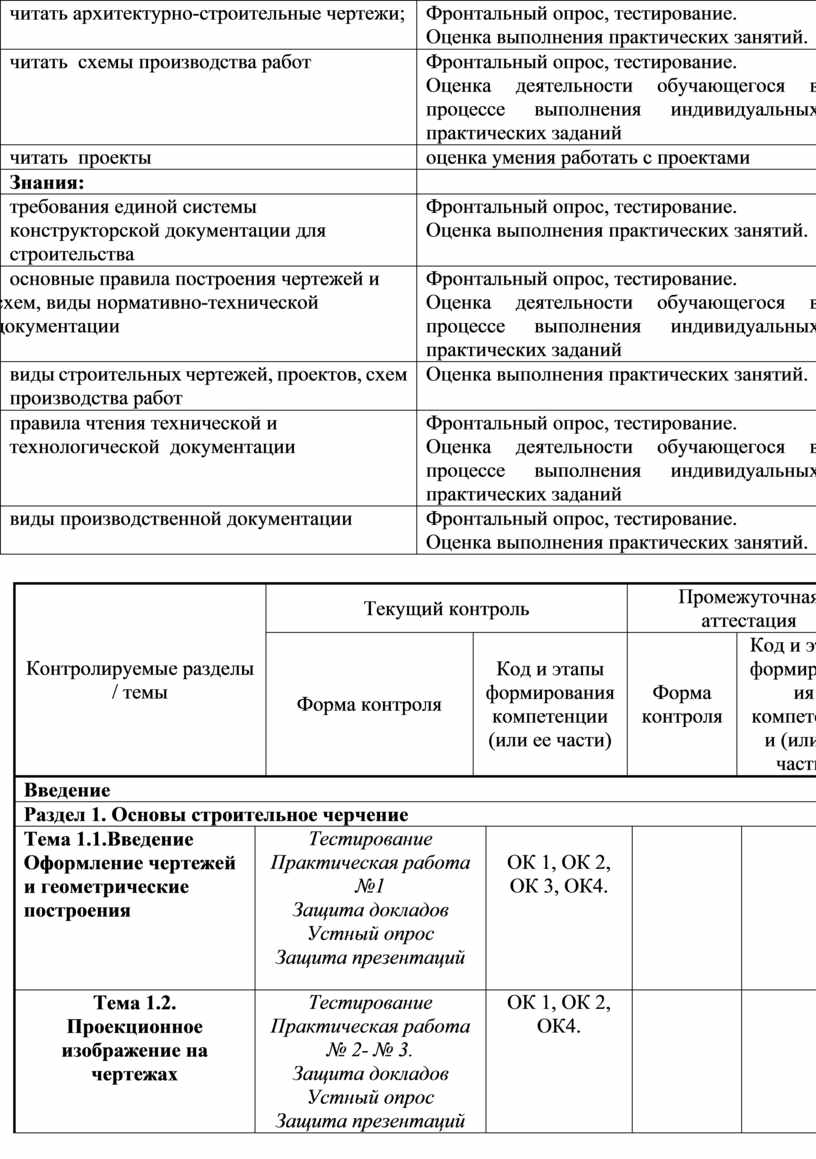

Контролируемые разделы / темы

Текущий контроль

Промежуточная аттестация

Форма контроля

Код и этапы формирования компетенции (или ее части)

Форма контроля

Код и этапы формирования компетенции (или ее части)

Введение

Раздел 1. Основы строительное черчение

Тема 1.1.Введение

Оформление чертежей и геометрические построения

Тестирование

Практическая работа №1

Защита докладов

Устный опрос

Защита презентаций

ОК 1, ОК 2, ОК 3, ОК4.

Тема 1.2. Проекционное изображение на чертежах

Тестирование

Практическая работа № 2- № 3.

Защита докладов

Устный опрос

Защита презентаций

ОК 1, ОК 2, ОК4.

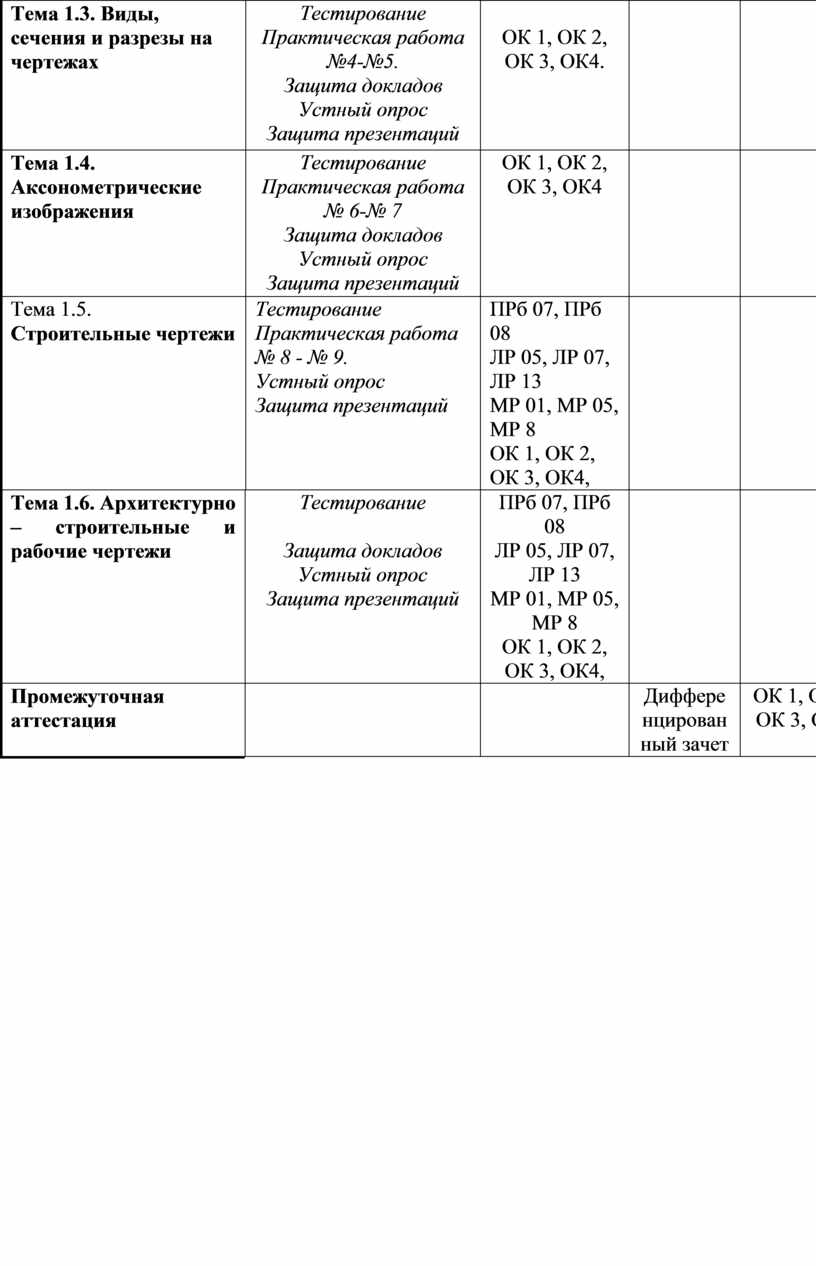

Тема 1.3. Виды, сечения и разрезы на чертежах

Тестирование

Практическая работа №4-№5.

Защита докладов

Устный опрос

Защита презентаций

ОК 1, ОК 2, ОК 3, ОК4.

Тема 1.4. Аксонометрические изображения

Тестирование

Практическая работа № 6-№ 7

Защита докладов

Устный опрос

Защита презентаций

ОК 1, ОК 2, ОК 3, ОК4

Тема 1.5. Строительные чертежи

Тестирование

Практическая работа № 8 - № 9.

Устный опрос

Защита презентаций

ПРб 07, ПРб 08

ЛР 05, ЛР 07, ЛР 13

МР 01, МР 05, МР 8

ОК 1, ОК 2, ОК 3, ОК4,

Тема 1.6. Архитектурно – строительные и рабочие чертежи

Тестирование

Защита докладов

Устный опрос

Защита презентаций

ПРб 07, ПРб 08

ЛР 05, ЛР 07, ЛР 13

МР 01, МР 05, МР 8

ОК 1, ОК 2, ОК 3, ОК4,

Промежуточная аттестация

Дифференцированный зачет

ОК 1, ОК 2, ОК 3, ОК4,

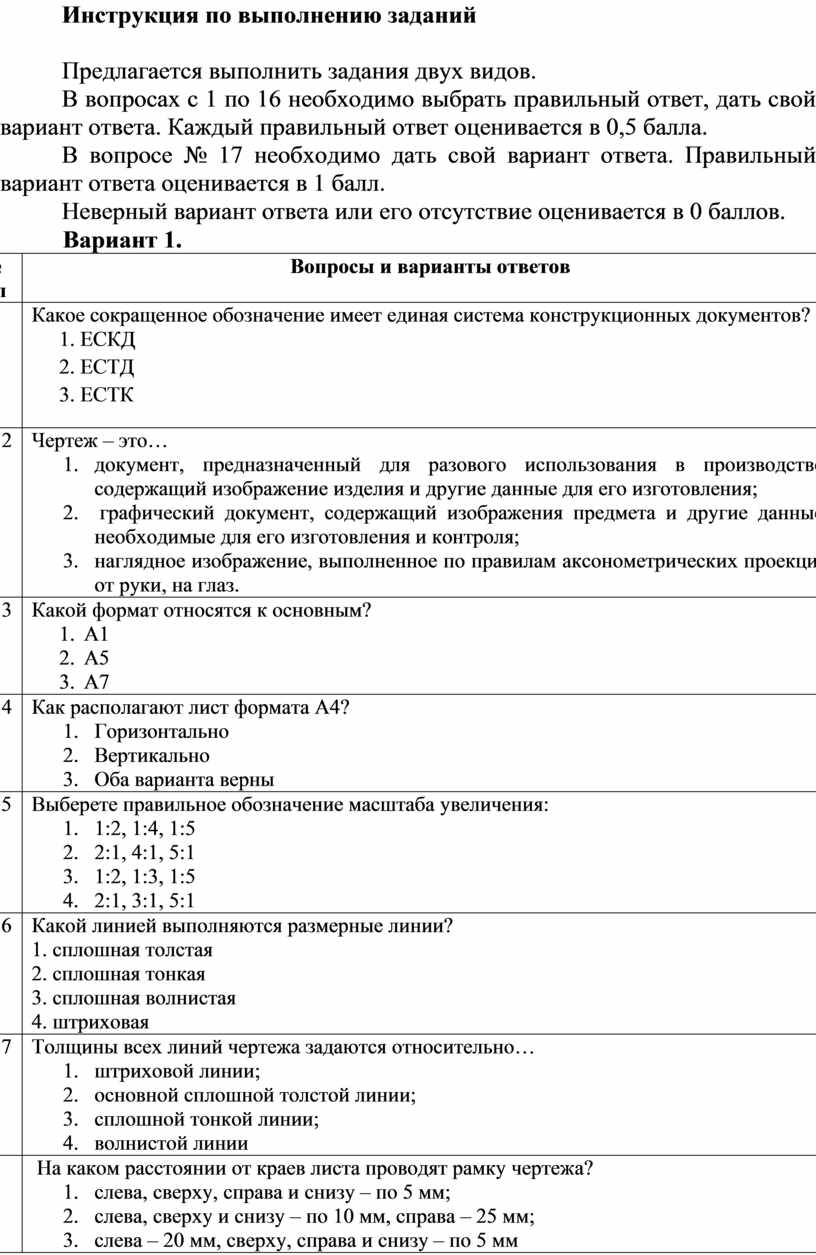

№ п/п

Вопросы и варианты ответов

1

1.        Какое сокращенное обозначение имеет единая система конструкционных документов?

1. ЕСКД

2. ЕСТД

3. ЕСТК

2

Чертеж – это…

1.      документ, предназначенный для разового использования в производстве, содержащий изображение изделия и другие данные для его изготовления;

2.       графический документ, содержащий изображения предмета и другие данные, необходимые для его изготовления и контроля;

3.      наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз.

3

Какой формат относятся к основным?

1.    А1

2.    А5

3.    А7

4

Как располагают лист формата А4?

1.      Горизонтально

2.      Вертикально

3.      Оба варианта верны

5

Выберете правильное обозначение масштаба увеличения:

1.      1:2, 1:4, 1:5

2.      2:1, 4:1, 5:1

3.      1:2, 1:3, 1:5

4.      2:1, 3:1, 5:1

6

Какой линией выполняются размерные линии?

1. сплошная толстая

2. сплошная тонкая

3. сплошная волнистая

4. штриховая

7

Толщины всех линий чертежа задаются относительно…

1.      штриховой линии;

2.      основной сплошной толстой линии;

3.      сплошной тонкой линии;

4.      волнистой линии

8

 На каком расстоянии от краев листа проводят рамку чертежа?

1.      слева, сверху, справа и снизу – по 5 мм;

2.      слева, сверху и снизу – по 10 мм, справа – 25 мм;

3.      слева – 20 мм, сверху, справа и снизу – по 5 мм

9

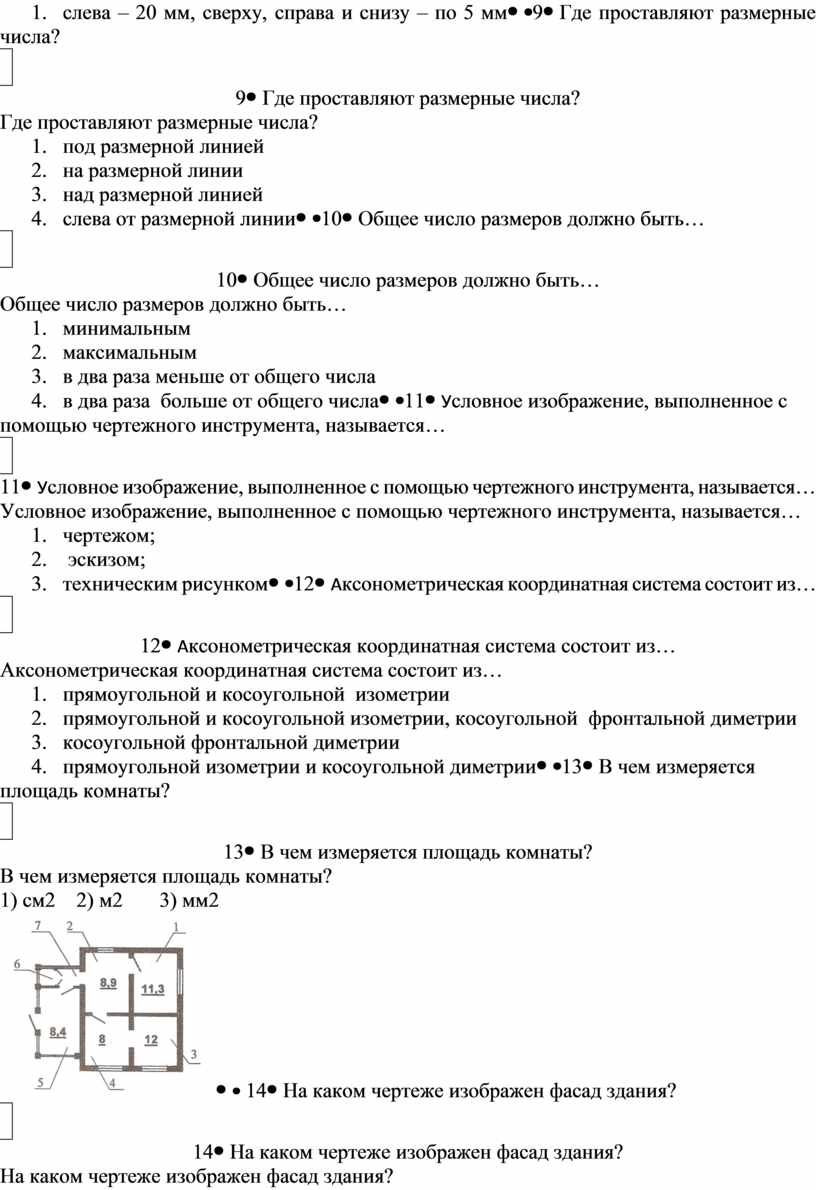

Где проставляют размерные числа?

1.      под размерной линией

2.      на размерной линии

3.      над размерной линией

4.      слева от размерной линии

10

Общее число размеров должно быть…

1.      минимальным

2.      максимальным

3.      в два раза меньше от общего числа

4.      в два раза  больше от общего числа

11

Условное изображение, выполненное с помощью чертежного инструмента, называется…

1.      чертежом;

2.       эскизом;

3.      техническим рисунком

12

Аксонометрическая координатная система состоит из…

1.      прямоугольной и косоугольной  изометрии

2.      прямоугольной и косоугольной изометрии, косоугольной  фронтальной диметрии

3.      косоугольной фронтальной диметрии

4.      прямоугольной изометрии и косоугольной диметрии

13

В чем измеряется площадь комнаты?

1) см2    2) м2       3) мм2

14

На каком чертеже изображен фасад здания?

              1)                            2)

15

Сколько плитки понадобится для столовой – зала? Размер плитки 40 смХ40 см

1)186 шт

2)147 шт

3)158 шт

16

Что называется основанием здания?

17

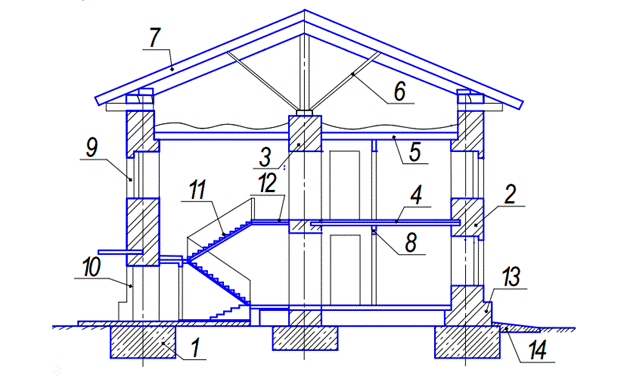

Назовите основные конструктивные элементы здания:

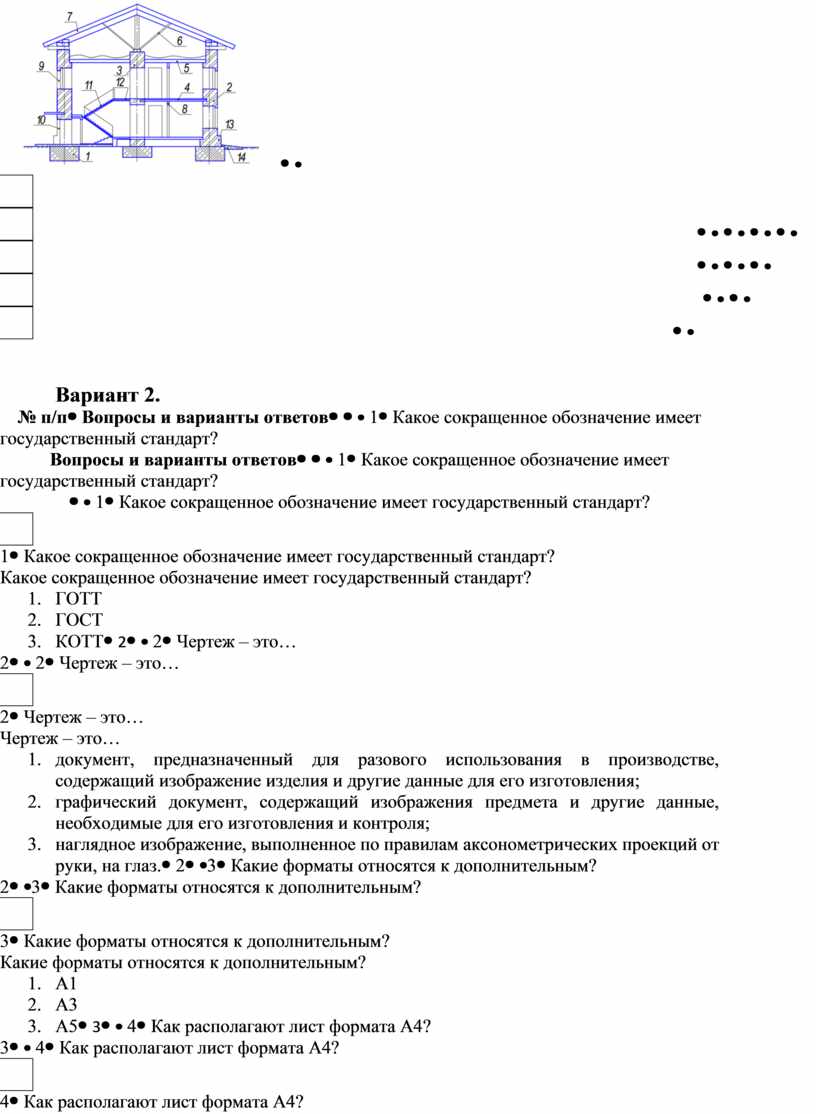

№ п/п

Вопросы и варианты ответов

1

Какое сокращенное обозначение имеет государственный стандарт?

1.      ГОТТ

2.      ГОСТ

3.      КОТТ

2

2

Чертеж – это…

1.      документ, предназначенный для разового использования в производстве, содержащий изображение изделия и другие данные для его изготовления;

2.      графический документ, содержащий изображения предмета и другие данные, необходимые для его изготовления и контроля;

3.      наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз.

2.        2

3

Какие форматы относятся к дополнительным?

1.      А1

2.      А3

3.      А5

3

4

Как располагают лист формата А4?

1.      Горизонтально

2.      Вертикально

3.      Оба варианта верны

2

5

Какой линией проводят рамку на чертеже?

1.      сплошной основной

2.      сплошной волнистой

3.      сплошной основной

3

6

Выберете правильное обозначение масштаба уменьшения:

1.      1:2, 1:4, 1:5

2.      2:1, 4:1, 5:1

3.      1:2, 1:3, 1:5

4.      2:1, 3:1, 5:1

1

7

Какая это линия ?

1.      линии сечений

2.      линии – выноски

3.      линии осевые и центровые

4.      длинные линии обрыва

4

8

Условное изображение, выполненное от руки с соблюдением пропорций, называется…

1.      чертежом;

2.       эскизом;

3.      техническим рисунком.

2

9

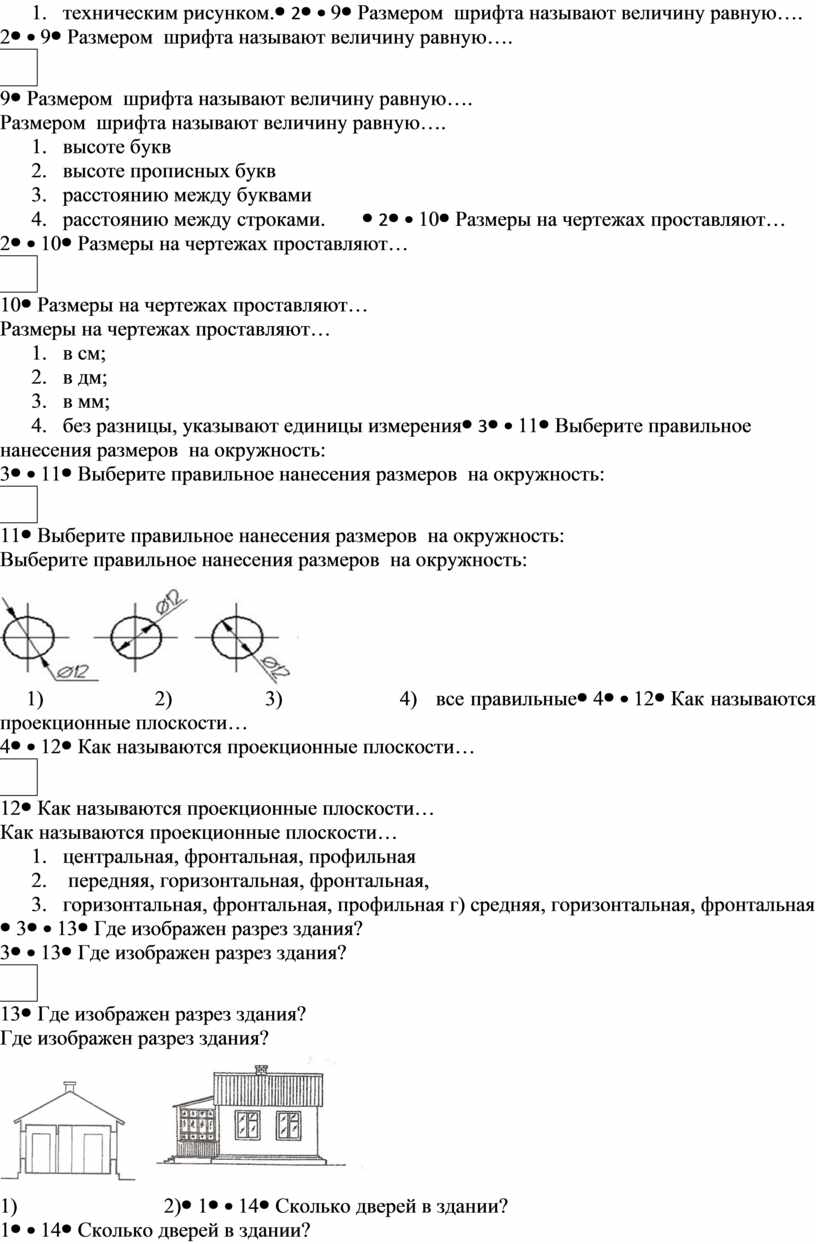

Размером  шрифта называют величину равную….

1.      высоте букв

2.      высоте прописных букв

3.      расстоянию между буквами

4.      расстоянию между строками.

2

10

Размеры на чертежах проставляют…

1.      в см;

2.      в дм;

3.      в мм;

4.      без разницы, указывают единицы измерения

3

11

Выберите правильное нанесения размеров  на окружность:

     1)                  2)               3)                   4)   все правильные

4

12

Как называются проекционные плоскости…

1.      центральная, фронтальная, профильная

2.       передняя, горизонтальная, фронтальная,

3.      горизонтальная, фронтальная, профильная г) средняя, горизонтальная, фронтальная

3

13

Где изображен разрез здания?

1)                            2)

1

14

Сколько дверей в здании?

1) 4     2) 5   3) 6

2

15

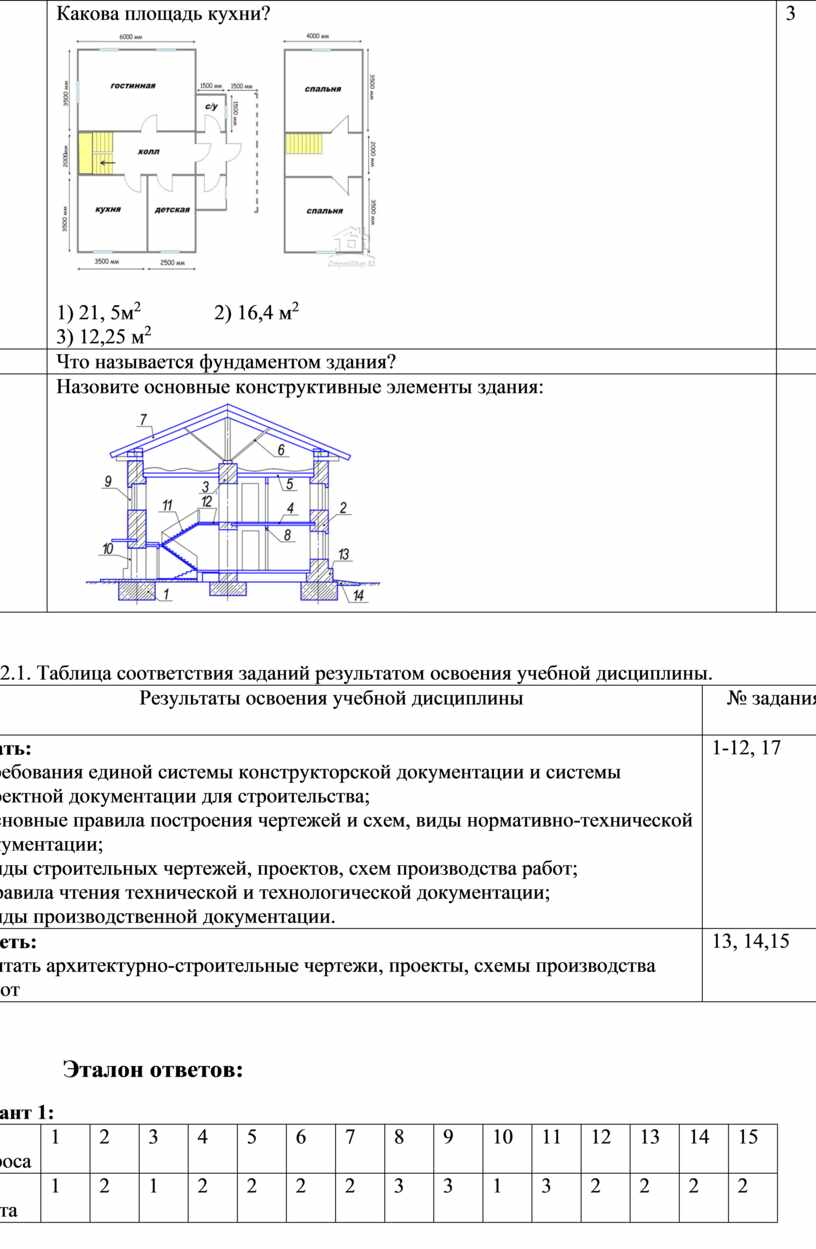

Какова площадь кухни?

1) 21, 5м²              2) 16,4 м²

3) 12,25 м²

3

16

Что называется фундаментом здания?

17

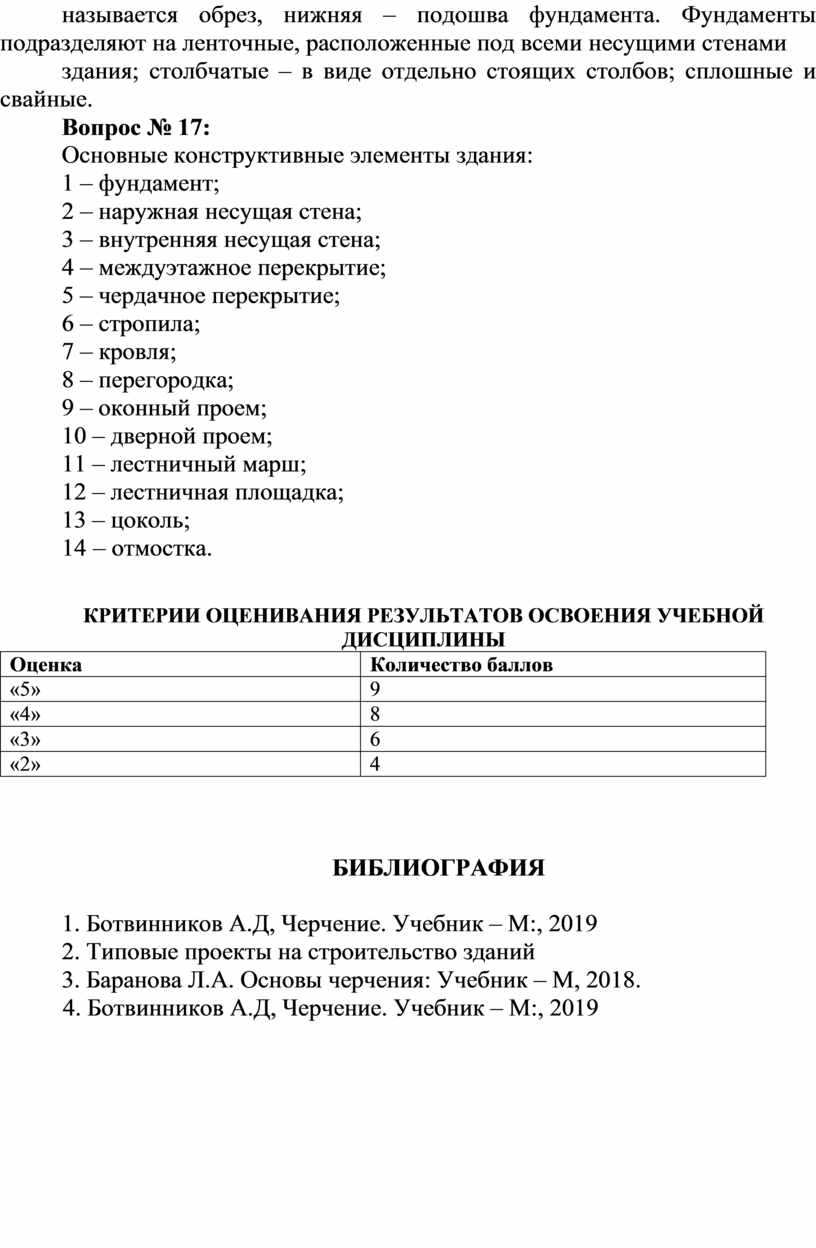

Назовите основные конструктивные элементы здания:

Результаты освоения учебной дисциплины

№ задания

Знать:

- требования единой системы конструкторской документации и системы проектной документации для строительства;

- основные правила построения чертежей и схем, виды нормативно-технической документации;

- виды строительных чертежей, проектов, схем производства работ;

- правила чтения технической и технологической документации;

- виды производственной документации.

1-12, 17

Уметь:

- читать архитектурно-строительные чертежи, проекты, схемы производства работ

13, 14,15

№ вопроса

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

№ ответа

1

2

1

2

2

2

2

3

3

1

3

2

2

2

2

№ вопроса

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

№ ответа

2

2

3

2

3

1

4

2

2

3

4

3

1

2

3

Оценка

Количество баллов

«5»

9

«4»

8

«3»

6

«2»

4
