Обрезка объектов

Обрезка объектов

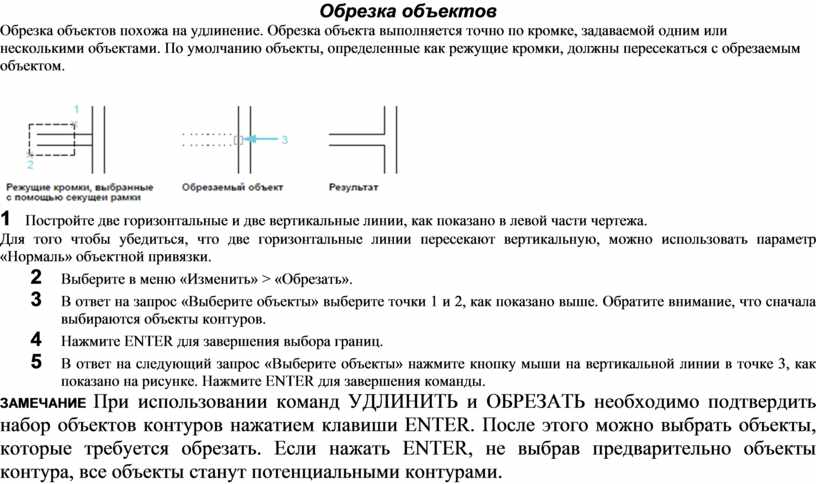

Обрезка объектов похожа на удлинение. Обрезка объекта выполняется точно по кромке, задаваемой одним или несколькими объектами. По умолчанию объекты, определенные как режущие кромки, должны пересекаться с обрезаемым объектом.

1   Постройте две горизонтальные и две вертикальные линии, как показано в левой части чертежа.

Для того чтобы убедиться, что две горизонтальные линии пересекают вертикальную, можно использовать параметр «Нормаль» объектной привязки.

2     Выберите в меню «Изменить» > «Обрезать».

3     В ответ на запрос «Выберите объекты» выберите точки 1 и 2, как показано выше. Обратите внимание, что сначала выбираются объекты контуров.

4     Нажмите ENTER для завершения выбора границ.

5     В ответ на следующий запрос «Выберите объекты» нажмите кнопку мыши на вертикальной линии в точке 3, как показано на рисунке. Нажмите ENTER для завершения команды.

ЗАМЕЧАНИЕ При использовании команд УДЛИНИТЬ и ОБРЕЗАТЬ необходимо подтвердить набор объектов контуров нажатием клавиши ENTER. После этого можно выбрать объекты, которые требуется обрезать. Если нажать ENTER, не выбрав предварительно объекты контура, все объекты станут потенциальными контурами.
