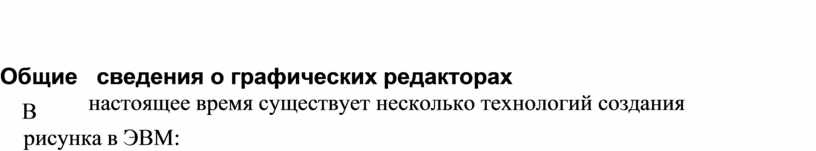

Общие сведения о графических редакторах

Общие   сведения о графических редакторах

В настоящее время существует несколько технологий создания

рисунка в ЭВМ:

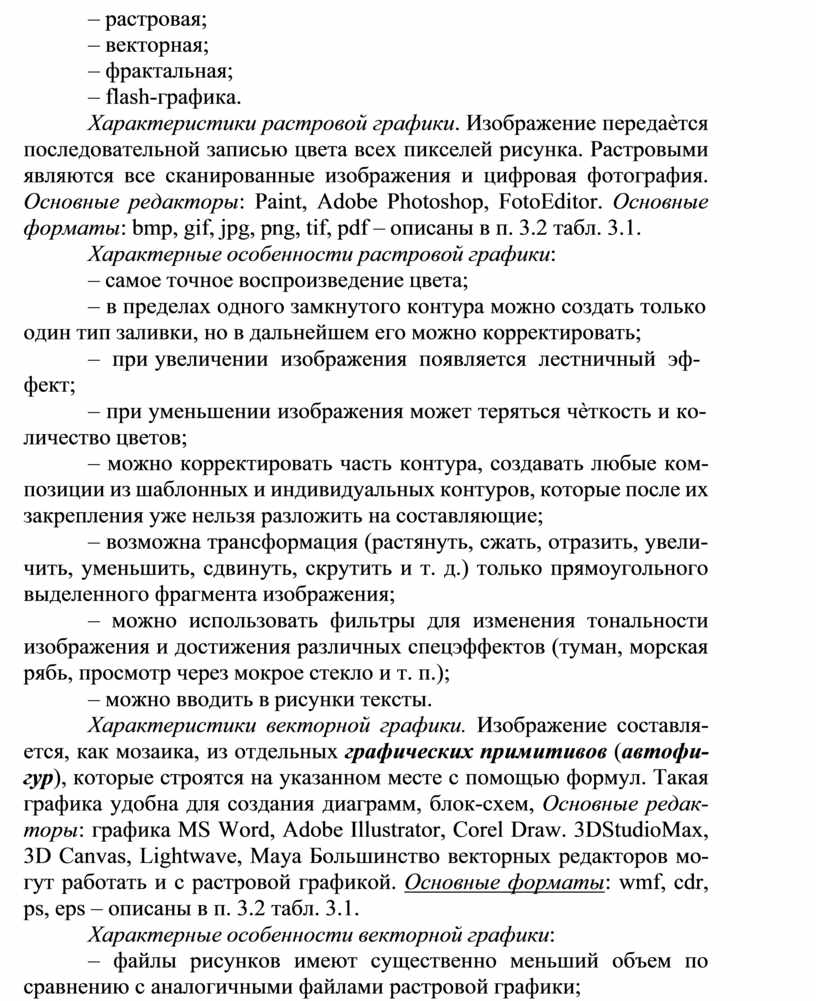

–   растровая;

–   векторная;

–   фрактальная;

–   flash-графика.

Характеристики растровой графики. Изображение передаѐтся последовательной записью цвета всех пикселей рисунка. Растровыми являются все сканированные изображения и цифровая фотография. Основные редакторы: Paint, Adobe Photoshop, FotoEditor. Основные форматы: bmp, gif, jpg, png, tif, pdf – описаны в п. 3.2 табл. 3.1.

Характерные особенности растровой графики:

–   самое точное воспроизведение цвета;

–   в пределах одного замкнутого контура можно создать только один тип заливки, но в дальнейшем его можно корректировать;

–      при увеличении изображения появляется лестничный эф-

фект;

–   при уменьшении изображения может теряться чѐткость и ко-

личество цветов;

–    можно корректировать часть контура, создавать любые ком- позиции из шаблонных и индивидуальных контуров, которые после их закрепления уже нельзя разложить на составляющие;

–   возможна трансформация (растянуть, сжать, отразить, увели- чить, уменьшить, сдвинуть, скрутить и т. д.) только прямоугольного выделенного фрагмента изображения;

–      можно использовать фильтры для изменения тональности изображения и достижения различных спецэффектов (туман, морская рябь, просмотр через мокрое стекло и т. п.);

–   можно вводить в рисунки тексты.

Характеристики векторной графики. Изображение составля- ется, как мозаика, из отдельных графических примитивов (автофи- гур), которые строятся на указанном месте с помощью формул. Такая графика удобна для создания диаграмм, блок-схем, Основные редак- торы: графика MS Word, Adobe Illustrator, Corel Draw. 3DStudioMax, 3D Canvas, Lightwave, Maya Большинство векторных редакторов мо- гут работать и с растровой графикой. Основные форматы: wmf, cdr, ps, eps – описаны в п. 3.2 табл. 3.1.

Характерные особенности векторной графики:

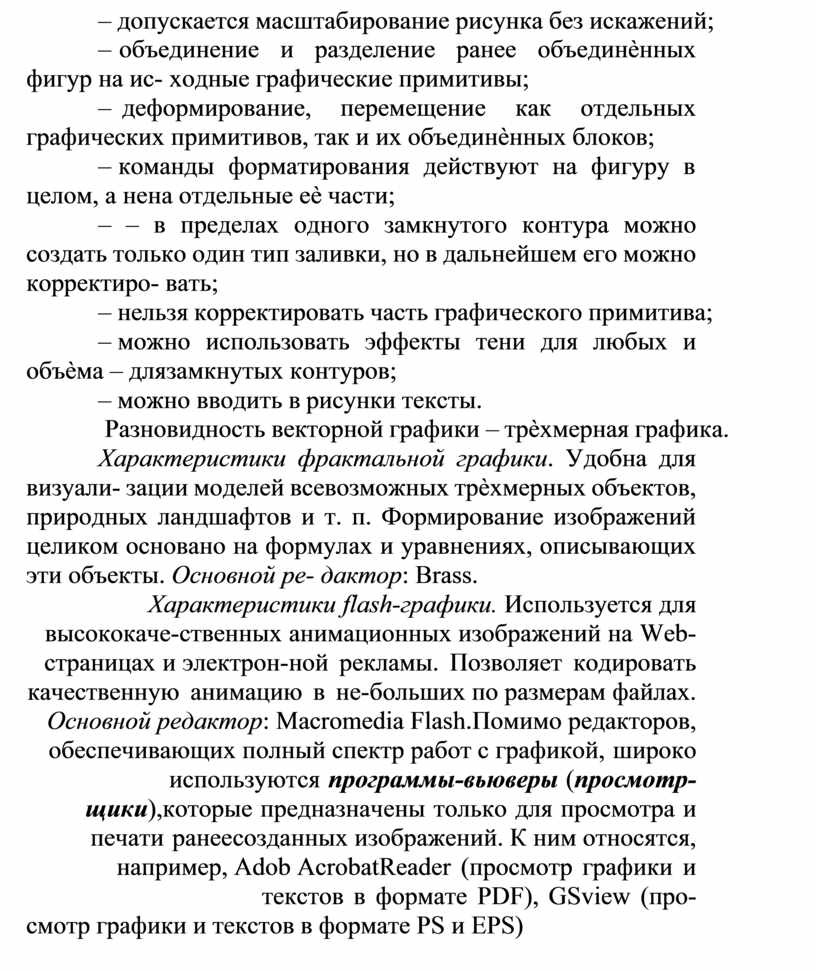

–      файлы рисунков имеют существенно меньший объем по сравнению с аналогичными файлами растровой графики;

–   допускается масштабирование рисунка без искажений;

–    объединение и разделение ранее объединѐнных фигур на ис- ходные графические примитивы;

–     деформирование, перемещение как отдельных графических примитивов, так и их объединѐнных блоков;

–   команды форматирования действуют на фигуру в целом, а не на отдельные еѐ части;

–      – в пределах одного замкнутого контура можно создать только один тип заливки, но в дальнейшем его можно корректиро- вать;

–   нельзя корректировать часть графического примитива;

–   можно использовать эффекты тени для любых и объѐма – для замкнутых контуров;

–   можно вводить в рисунки тексты.

Разновидность векторной графики – трѐхмерная графика.

Характеристики фрактальной графики. Удобна для визуали- зации моделей всевозможных трѐхмерных объектов, природных ландшафтов и т. п. Формирование изображений целиком основано на формулах и уравнениях, описывающих эти объекты. Основной ре- дактор: Brass.

Характеристики flash-графики. Используется для высококаче- ственных анимационных изображений на Web-страницах и электрон- ной рекламы. Позволяет кодировать качественную анимацию в не- больших по размерам файлах. Основной редактор: Macromedia Flash. Помимо редакторов, обеспечивающих полный спектр работ с графикой, широко используются программы-вьюверы (просмотр- щики),которые предназначены только для просмотра и печати ранее созданных изображений. К ним относятся, например, Adob Acrobat Reader (просмотр графики и текстов в формате PDF), GSview (про-

смотр графики и текстов в формате PS и EPS)
