Иллюстрации (фотографии, схемы, чертежи, рисунки и пр.) должны наглядно дополнять и подтверждать изложенный в тексте материал. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту пояснительной записки диплома, так и в конце, или могут быть приведены в приложении.

Все иллюстрации, если их более одной, обозначаются словом «Рисунок», нумеруются и получают наименование. Обозначение рисунка, включая номер и наименование, дается по центру строки, ниже области самого рисунка. Пример — рисунок 4.1.

Иллюстрации должны быть расположены так, чтобы их было удобно рассматривать без поворота текста или путем переворачивания по часовой стрелке. Иллюстрации располагают после первой ссылки на них.

Иллюстрации нумеруются арабскими цифрами со сквозной нумерацией. Допускается нумеровать иллюстрации в пределах раздела по такому же принципу, как нумерация заголовков подразделов, например, «Рисунок 4.1».

При необходимости, иллюстрации могут иметь наименование и подрисуночный текст. Слово «Рисунок» и наименование располагают после подрисуночного текста, например, как показано ниже (Рисунок 4.2).












Рисунок 4.1 — Классы вычислительных машин

Иллюстрации приложений имеют отдельную нумерацию, использующую обозначение приложения, например, «Рисунок Б.7».

Ссылки на иллюстрации дают по типу «... в соответствии с рисунком 6.3.» («... в соответствии с рисунком 3»). Ссылки на ранее упомянутые иллюстрации дают с сокращенным словом «смотри», например, «см. рисунок 4.2».


О-абонентская ЭВМ; □ - узел коммутации

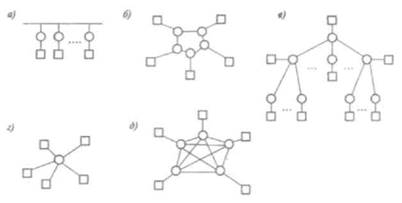

Рисунок 4.2 — Типы структур компьютерных сетей:

а) — общая шина; б) — кольцо; в) — иерархическая структура;

г) — радиальная (звезда); д) — многозвенная

В отчете целесообразно использовать иллюстрации в виде графиков, построенных с использованием компьютерных технологий (графические средства электронных таблиц, математических пакетов прикладных программ и т. д.).
