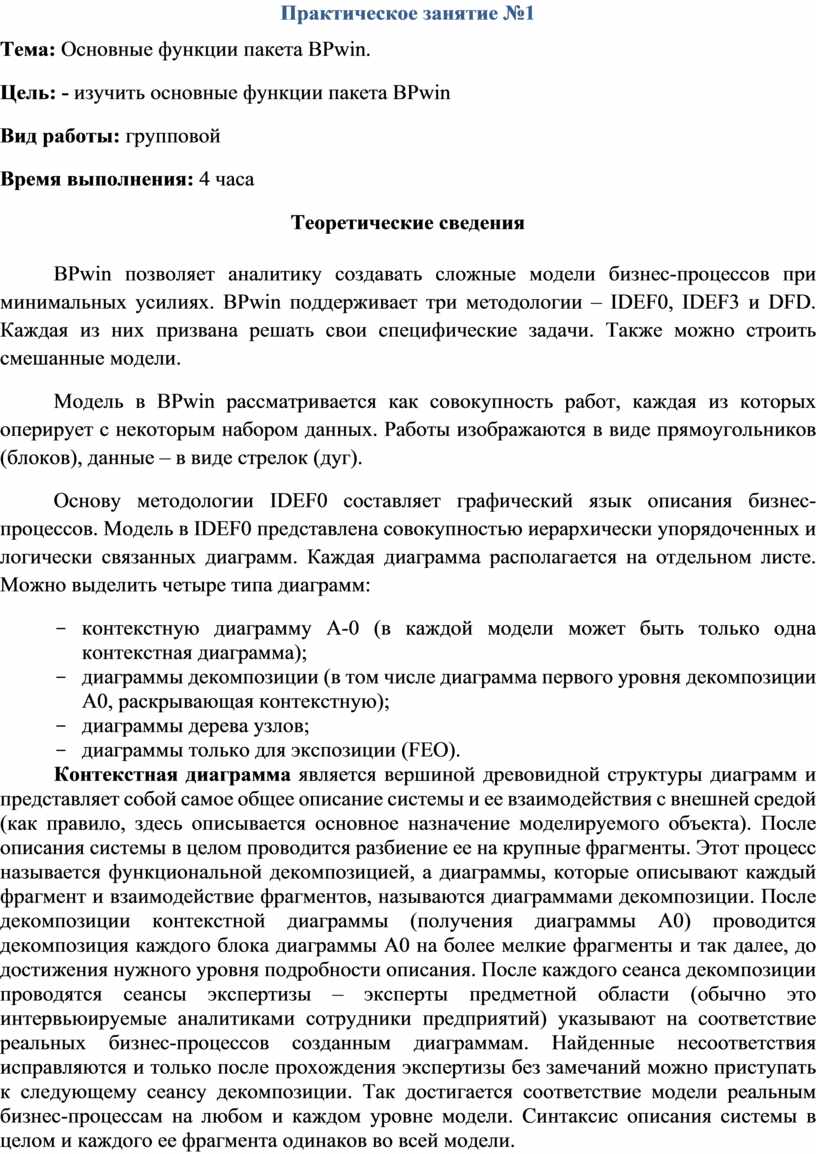

Практическое занятие №1

Тема: Основные функции пакета BPwin.

Цель: - изучить основные функции пакета BPwin

Вид работы: групповой

Время выполнения: 4 часа

Теоретические сведения

BPwin позволяет аналитику создавать сложные модели бизнес-процессов при минимальных усилиях. BPwin поддерживает три методологии – IDEF0, IDEF3 и DFD. Каждая из них призвана решать свои специфические задачи. Также можно строить смешанные модели.

Модель в BPwin рассматривается как совокупность работ, каждая из которых оперирует с некоторым набором данных. Работы изображаются в виде прямоугольников (блоков), данные – в виде стрелок (дуг).

Основу методологии IDEF0 составляет графический язык описания бизнес-процессов. Модель в IDEF0 представлена совокупностью иерархически упорядоченных и логически связанных диаграмм. Каждая диаграмма располагается на отдельном листе. Можно выделить четыре типа диаграмм:

-   контекстную диаграмму А-0 (в каждой модели может быть только одна контекстная диаграмма);

-   диаграммы декомпозиции (в том числе диаграмма первого уровня декомпозиции А0, раскрывающая контекстную);

-   диаграммы дерева узлов;

-   диаграммы только для экспозиции (FEO).

Контекстная диаграмма является вершиной древовидной структуры диаграмм и представляет собой самое общее описание системы и ее взаимодействия с внешней средой (как правило, здесь описывается основное назначение моделируемого объекта). После описания системы в целом проводится разбиение ее на крупные фрагменты. Этот процесс называется функциональной декомпозицией, а диаграммы, которые описывают каждый фрагмент и взаимодействие фрагментов, называются диаграммами декомпозиции. После декомпозиции контекстной диаграммы (получения диаграммы А0) проводится декомпозиция каждого блока диаграммы А0 на более мелкие фрагменты и так далее, до достижения нужного уровня подробности описания. После каждого сеанса декомпозиции проводятся сеансы экспертизы – эксперты предметной области (обычно это интервьюируемые аналитиками сотрудники предприятий) указывают на соответствие реальных бизнес-процессов созданным диаграммам. Найденные несоответствия исправляются и только после прохождения экспертизы без замечаний можно приступать к следующему сеансу декомпозиции. Так достигается соответствие модели реальным бизнес-процессам на любом и каждом уровне модели. Синтаксис описания системы в целом и каждого ее фрагмента одинаков во всей модели.

Диаграмма дерева узлов показывает иерархическую зависимость работ, но не взаимосвязи между работами. Диаграмм деревьев узлов может быть в модели сколько угодно, поскольку дерево может быть построено на произвольную глубину и не обязательно с корня.

Диаграммы для экспозиции (FEO) строятся для иллюстрации отдельных фрагментов модели, для иллюстрации альтернативной точки зрения, либо для специальных целей.

Каркас диаграммы. На рис.1 показан пример контекстной диаграммы с граничными рамками, которые называются каркасом диаграммы. Каркас содержит заголовок (верхняя часть рамки, табл.1) и подвал (нижняя часть, табл.2). Заголовок каркаса используется для отслеживания диаграммы в процессе моделирования. Нижняя часть используется для идентификации и позиционирования в иерархии диаграмм. Значения полей каркаса задаются в диалоге Diagram Properties (в меню Edit/Diagram Properties).

Рисунок 1 - Контекстная диаграмма

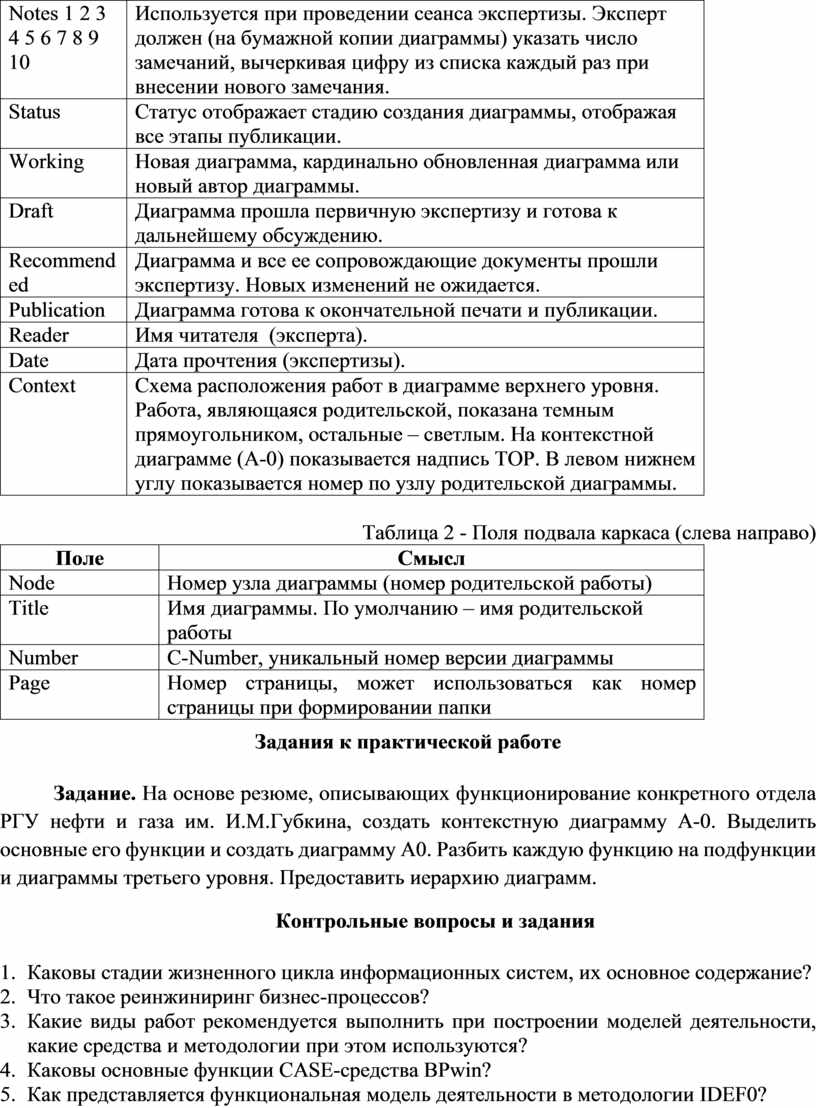

Таблица 1 - Поля заголовка каркаса (слева направо)

Таблица 2 - Поля подвала каркаса (слева направо)

Задания к практической работе

Задание. На основе резюме, описывающих функционирование конкретного отдела РГУ нефти и газа им. И.М.Губкина, создать контекстную диаграмму А-0. Выделить основные его функции и создать диаграмму А0. Разбить каждую функцию на подфункции и диаграммы третьего уровня. Предоставить иерархию диаграмм.

Контрольные вопросы и задания

1.     Каковы стадии жизненного цикла информационных систем, их основное содержание?

2.     Что такое реинжиниринг бизнес-процессов?

3.     Какие виды работ рекомендуется выполнить при построении моделей деятельности, какие средства и методологии при этом используются?

4.     Каковы основные функции CASE-средства BPwin?

5.     Как представляется функциональная модель деятельности в методологии IDEF0?
