Основные компоненты системного блока

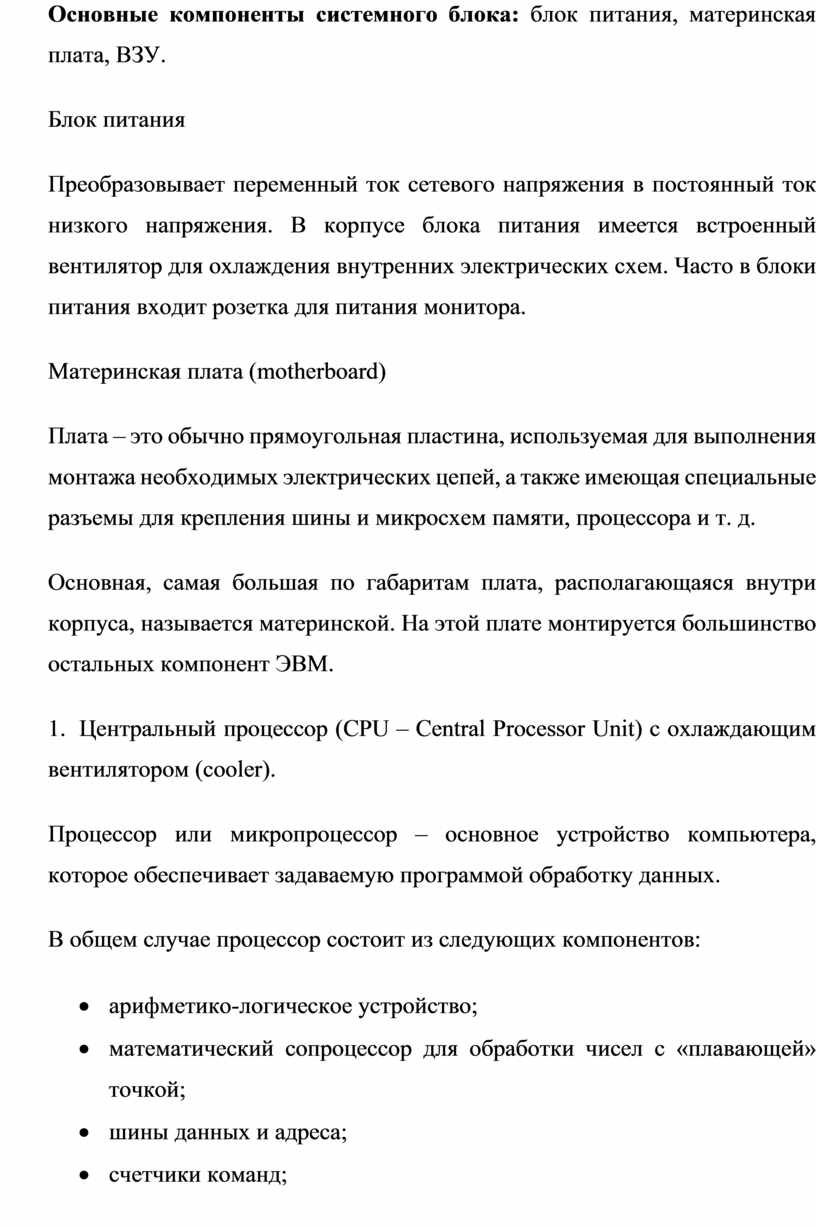

Основные компоненты системного блока: блок питания, материнская плата, ВЗУ.

Блок питания

Преобразовывает переменный ток сетевого напряжения в постоянный ток низкого напряжения. В корпусе блока питания имеется встроенный вентилятор для охлаждения внутренних электрических схем. Часто в блоки питания входит розетка для питания монитора.

Материнская плата (motherboard)

Плата – это обычно прямоугольная пластина, используемая для выполнения монтажа необходимых электрических цепей, а также имеющая специальные разъемы для крепления шины и микросхем памяти, процессора и т. д.

Основная, самая большая по габаритам плата, располагающаяся внутри корпуса, называется материнской. На этой плате монтируется большинство остальных компонент ЭВМ.

1.  Центральный процессор (CPU – Central Processor Unit) с охлаждающим вентилятором (cooler).

Процессор или микропроцессор – основное устройство компьютера, которое обеспечивает задаваемую программой обработку данных.

В общем случае процессор состоит из следующих компонентов:

·        арифметико-логическое устройство;

·        математический сопроцессор для обработки чисел с «плавающей» точкой;

·        шины данных и адреса;

·        счетчики команд;

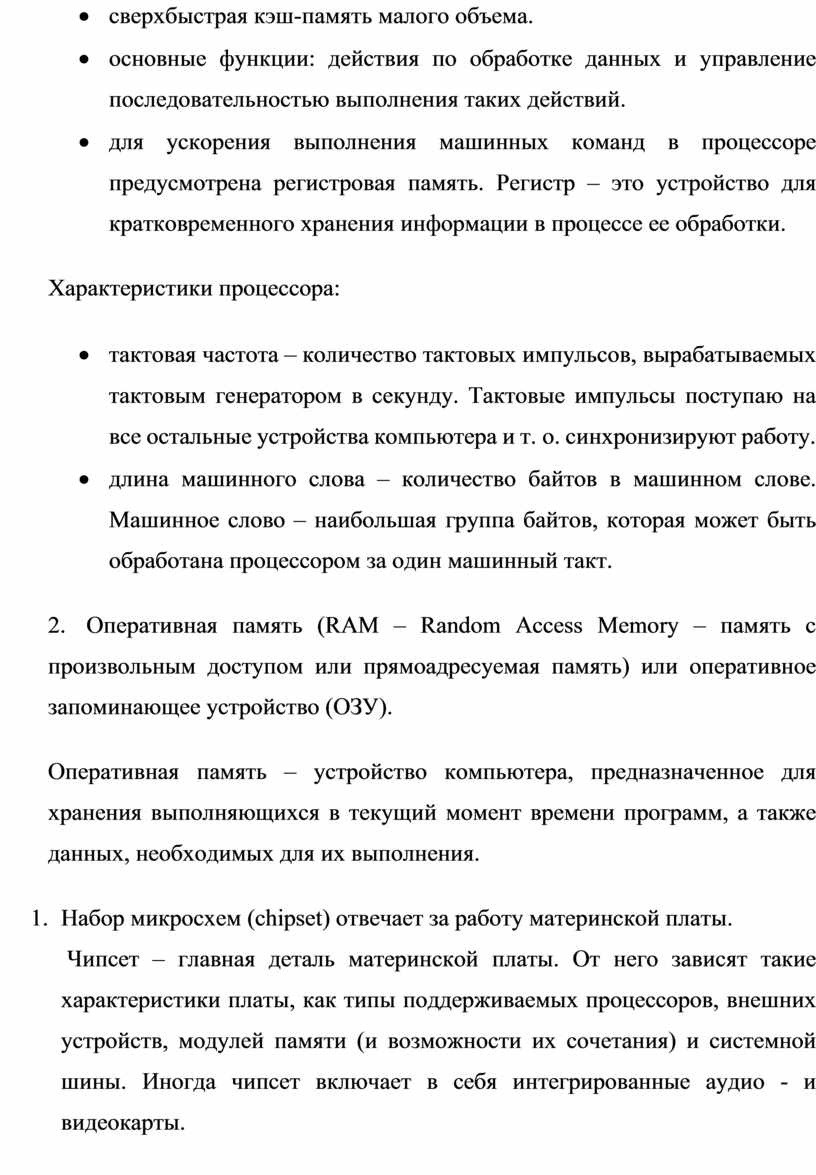

·        сверхбыстрая кэш-память малого объема.

·        основные функции: действия по обработке данных и управление последовательностью выполнения таких действий.

·        для ускорения выполнения машинных команд в процессоре предусмотрена регистровая память. Регистр – это устройство для кратковременного хранения информации в процессе ее обработки.

Характеристики процессора:

·        тактовая частота – количество тактовых импульсов, вырабатываемых тактовым генератором в секунду. Тактовые импульсы поступаю на все остальные устройства компьютера и т. о. синхронизируют работу.

·        длина машинного слова – количество байтов в машинном слове. Машинное слово – наибольшая группа байтов, которая может быть обработана процессором за один машинный такт.

2.  Оперативная память (RAM – Random Access Memory – память с произвольным доступом или прямоадресуемая память) или оперативное запоминающее устройство (ОЗУ).

Оперативная память – устройство компьютера, предназначенное для хранения выполняющихся в текущий момент времени программ, а также данных, необходимых для их выполнения.

1.     Набор микросхем (chipset) отвечает за работу материнской платы.

 Чипсет – главная деталь материнской платы. От него зависят такие характеристики платы, как типы поддерживаемых процессоров, внешних устройств, модулей памяти (и возможности их сочетания) и системной шины. Иногда чипсет включает в себя интегрированные аудио - и видеокарты.

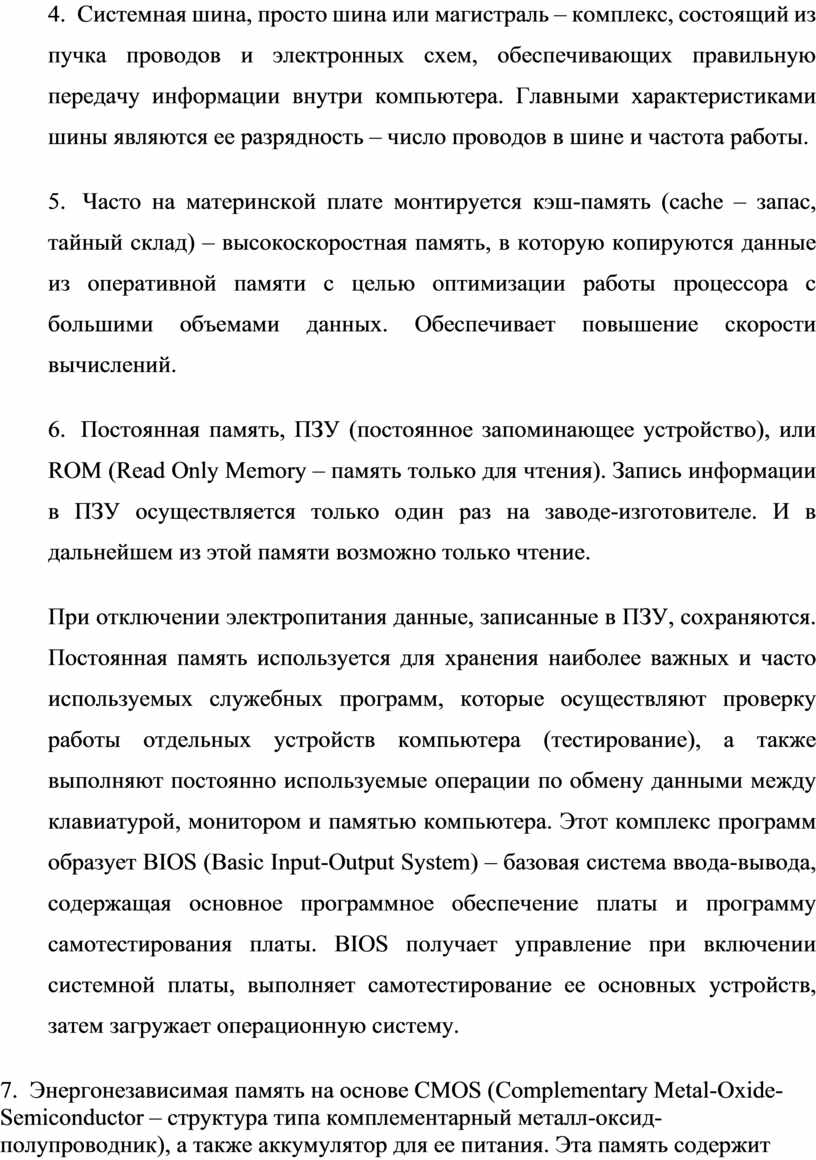

4.  Системная шина, просто шина или магистраль – комплекс, состоящий из пучка проводов и электронных схем, обеспечивающих правильную передачу информации внутри компьютера. Главными характеристиками шины являются ее разрядность – число проводов в шине и частота работы.

5.  Часто на материнской плате монтируется кэш-память (cache – запас, тайный склад) – высокоскоростная память, в которую копируются данные из оперативной памяти с целью оптимизации работы процессора с большими объемами данных. Обеспечивает повышение скорости вычислений.

6.  Постоянная память, ПЗУ (постоянное запоминающее устройство), или ROM (Read Only Memory – память только для чтения). Запись информации в ПЗУ осуществляется только один раз на заводе-изготовителе. И в дальнейшем из этой памяти возможно только чтение.

При отключении электропитания данные, записанные в ПЗУ, сохраняются. Постоянная память используется для хранения наиболее важных и часто используемых служебных программ, которые осуществляют проверку работы отдельных устройств компьютера (тестирование), а также выполняют постоянно используемые операции по обмену данными между клавиатурой, монитором и памятью компьютера. Этот комплекс программ образует BIOS (Basic Input-Output System) – базовая система ввода-вывода, содержащая основное программное обеспечение платы и программу самотестирования платы. BIOS получает управление при включении системной платы, выполняет самотестирование ее основных устройств, затем загружает операционную систему.

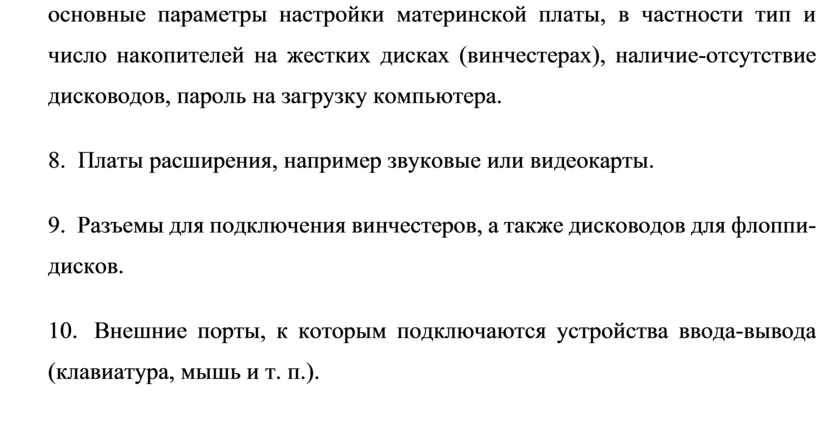

7.  Энергонезависимая память на основе CMOS (Complementary Metal-Oxide-Semiconductor – структура типа комплементарный металл-оксид-полупроводник), а также аккумулятор для ее питания. Эта память содержит основные параметры настройки материнской платы, в частности тип и число накопителей на жестких дисках (винчестерах), наличие-отсутствие дисководов, пароль на загрузку компьютера.

8.  Платы расширения, например звуковые или видеокарты.

9.  Разъемы для подключения винчестеров, а также дисководов для флоппи-дисков.

10.  Внешние порты, к которым подключаются устройства ввода-вывода (клавиатура, мышь и т. п.).
