279. Packet Tracer отработка комплексных практических навыков.pdf
Packet Tracer: отработка комплексных практических навыков
© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.
В данном документе содержится общедоступная информация корпорации Cisco. Стр. 1 из 2

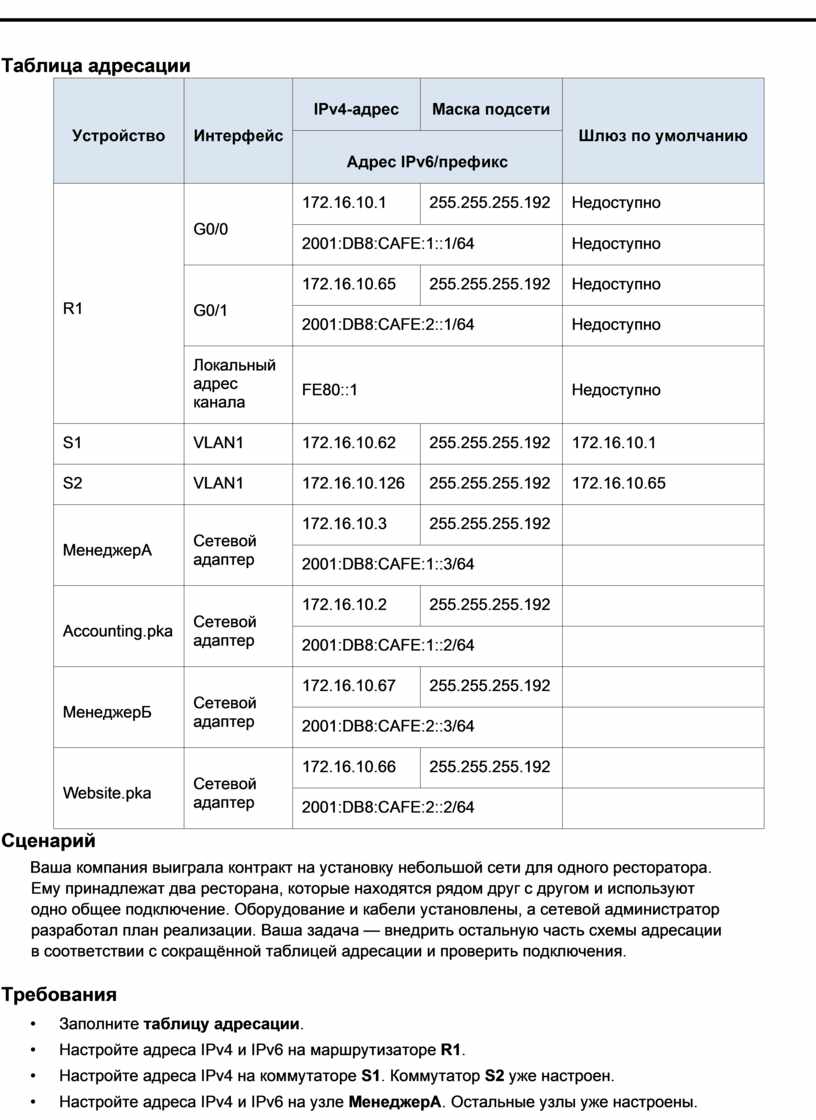

Packet Tracer: отработка комплексных практических навыков
|
Устройство |
Интерфейс |
IPv4-адрес |
Маска подсети |
Шлюз по умолчанию |
|
Адрес IPv6/префикс |
||||
|
R1 |
G0/0 |
172.16.10.1 |
255.255.255.192 |
Недоступно |
|
2001:DB8:CAFE:1::1/64 |
Недоступно |
|||
|
G0/1 |
172.16.10.65 |
255.255.255.192 |
Недоступно |
|
|
2001:DB8:CAFE:2::1/64 |
Недоступно |
|||
|
Локальный адрес канала |
FE80::1 |
Недоступно |
||
|
S1 |
VLAN1 |
172.16.10.62 |
255.255.255.192 |
172.16.10.1 |
|
S2 |
VLAN1 |
172.16.10.126 |
255.255.255.192 |
172.16.10.65 |
|
МенеджерА |
Сетевой адаптер |
172.16.10.3 |
255.255.255.192 |
|
|
2001:DB8:CAFE:1::3/64 |
|
|||
|
Accounting.pka |
Сетевой адаптер |
172.16.10.2 |
255.255.255.192 |
|
|
2001:DB8:CAFE:1::2/64 |
|
|||
|
МенеджерБ |
Сетевой адаптер |
172.16.10.67 |
255.255.255.192 |
|
|
2001:DB8:CAFE:2::3/64 |
|
|||
|
Website.pka |
Сетевой адаптер |
172.16.10.66 |
255.255.255.192 |
|
|
2001:DB8:CAFE:2::2/64 |
|
|||
Ваша компания выиграла контракт на установку небольшой сети для одного ресторатора. Ему принадлежат два ресторана, которые находятся рядом друг с другом и используют одно общее подключение. Оборудование и кабели установлены, а сетевой администратор разработал план реализации. Ваша задача — внедрить остальную часть схемы адресации в соответствии с сокращённой таблицей адресации и проверить подключения.
• Заполните таблицу адресации.
• Настройте адреса IPv4 и IPv6 на маршрутизаторе R1.
• Настройте адреса IPv4 на коммутаторе S1. Коммутатор S2 уже настроен.
• Настройте адреса IPv4 и IPv6 на узле МенеджерА. Остальные узлы уже настроены.

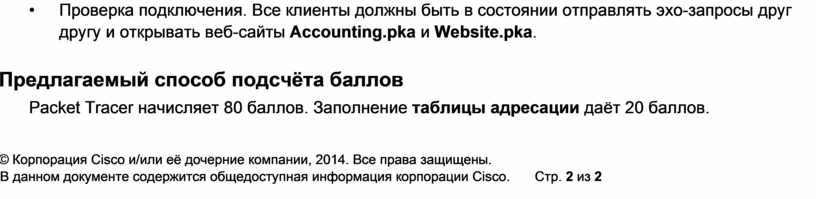

• Проверка подключения. Все клиенты должны быть в состоянии отправлять эхо-запросы друг другу и открывать веб-сайты Accounting.pka и Website.pka.
Packet Tracer начисляет 80 баллов. Заполнение таблицы адресации даёт 20 баллов.
© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.
В данном документе содержится общедоступная информация корпорации Cisco. Стр. 2 из 2
