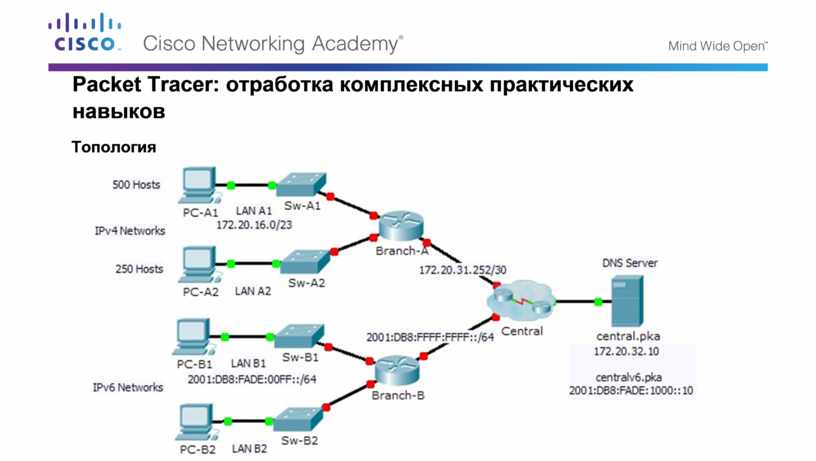

Packet Tracer: отработка комплексных практических навыков

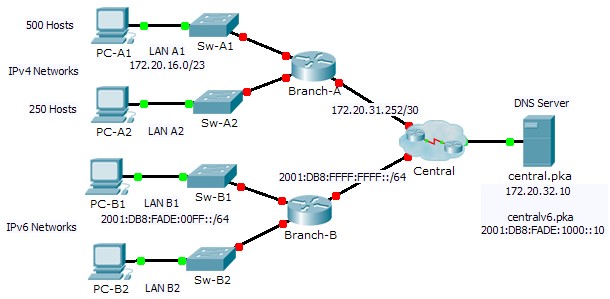

Топология

Packet Tracer: отработка комплексных практических навыков

Таблица адресации

Сценарий

Будучи техническим специалистом, который знаком с внедрением адресации IPv4 и IPv6, вы теперь готовы приступить к работе с существующей сетевой инфраструктурой и на практике применить свои знания и умения для завершения конфигурации. В данном упражнении сетевой администратор уже настроил некоторые команды на маршрутизаторах. Не удаляйте и не изменяйте эти конфигурации. Ваша задача — подготовить схему адресации IPv4 и IPv6, реализовать адресацию IPv4 и IPv6 и проверить сетевые подключения.

Требования

•       Настройте начальные параметры узлов Branch-A и Branch-B, включая имя узла, баннер MOTD, строки и пароли. Для перехода в пользовательский режим используйте пароль cisco, а для перехода в привилегированный режим — пароль class. Зашифруйте все пароли.

•       В локальной сети A1 используется подсеть 172.20.16.0/23. Назначьте следующую доступную подсеть локальной сети A2, которая содержит не более 250 узлов.

•       Локальная сети B1 использует подсеть 2001:DB8:FADE:00FF::/64. Присвойте следующую доступную подсеть сети LAN B2.

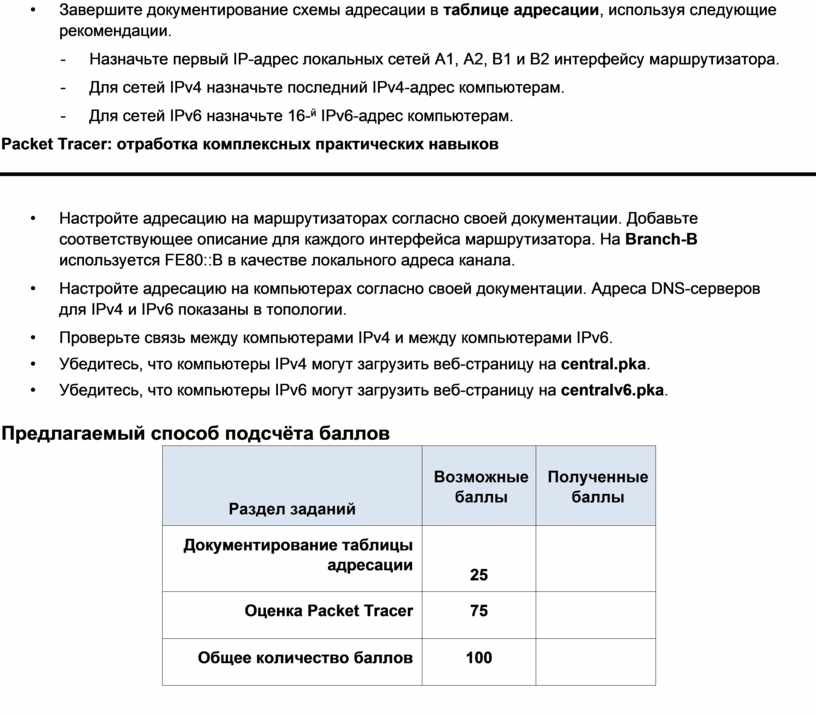

•       Завершите документирование схемы адресации в таблице адресации, используя следующие рекомендации.

-       Назначьте первый IP-адрес локальных сетей A1, A2, B1 и B2 интерфейсу маршрутизатора.

-       Для сетей IPv4 назначьте последний IPv4-адрес компьютерам.

-       Для сетей IPv6 назначьте 16-^й IPv6-адрес компьютерам.

Packet Tracer: отработка комплексных практических навыков

•       Настройте адресацию на маршрутизаторах согласно своей документации. Добавьте соответствующее описание для каждого интерфейса маршрутизатора. На Branch-B используется FE80::B в качестве локального адреса канала.

•       Настройте адресацию на компьютерах согласно своей документации. Адреса DNS-серверов для IPv4 и IPv6 показаны в топологии.

•       Проверьте связь между компьютерами IPv4 и между компьютерами IPv6.

•       Убедитесь, что компьютеры IPv4 могут загрузить веб-страницу на central.pka.

•       Убедитесь, что компьютеры IPv6 могут загрузить веб-страницу на centralv6.pka.

Предлагаемый способ подсчёта баллов
