Packet Tracer: подключение проводной и беспроводной сети

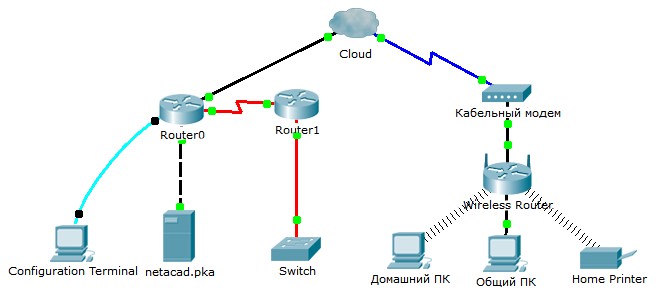

Топология

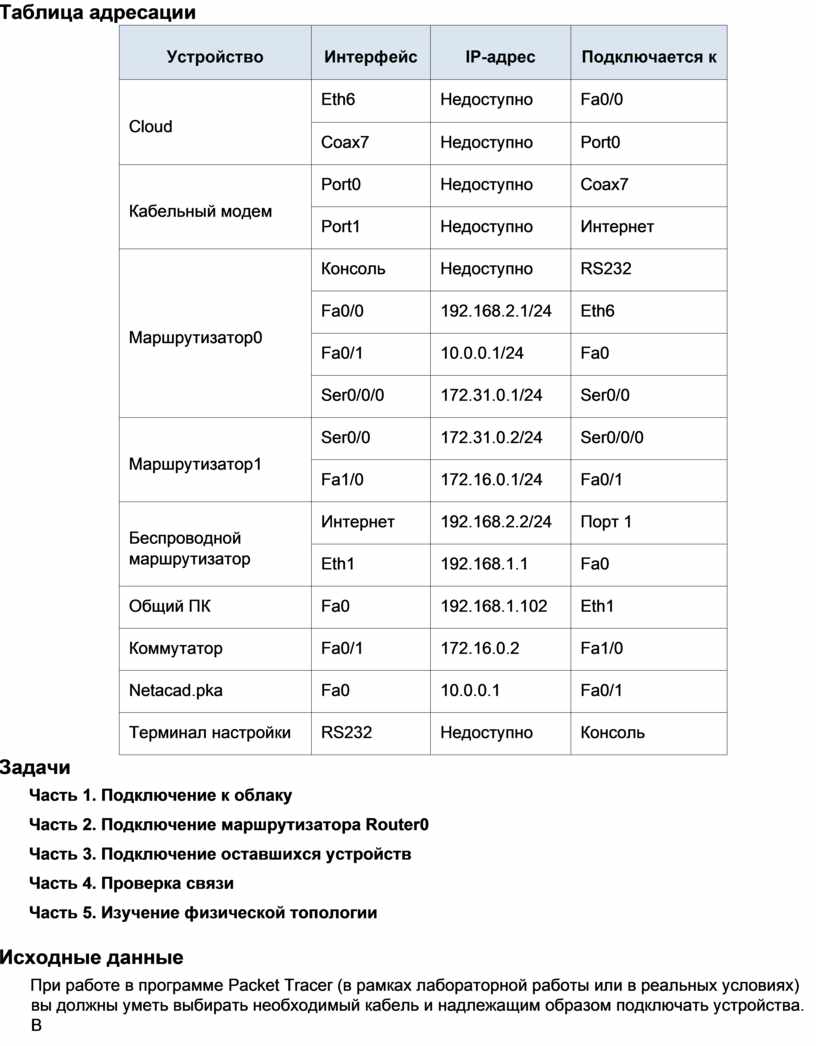

Таблица адресации

Задачи

Часть 1. Подключение к облаку

Часть 2. Подключение маршрутизатора Router0

Часть 3. Подключение оставшихся устройств

Часть 4. Проверка связи

Часть 5. Изучение физической топологии

Исходные данные

При работе в программе Packet Tracer (в рамках лабораторной работы или в реальных условиях) вы должны уметь выбирать необходимый кабель и надлежащим образом подключать устройства. В данном интерактивном задании с помощью программы Packet Tracer будут рассмотрены параметры конфигурации устройства, проверено умение выбрать кабель, соответствующий настройкам, а также подключение устройств. В этом интерактивном задании будет подробно рассмотрен физический вид сети с помощью программы Packet Tracer.

Часть 1: Подключение к облаку

Шаг 1:     Подключение облака к маршрутизатору Router0.

a.     В левом нижнем углу щёлкните значок в виде оранжевой молнии, чтобы открыть список доступных подключений.

b.     Выберите правильный кабель для подключения маршрутизатора Router0 Fa0/0 к Cloud Eth6.

Облако — это тип коммутатора, поэтому используйте подключение Copper Straight-Through (Медное прямое). После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом.

Шаг 2:    Подключите облако к кабельному модему.

Выберите правильный кабель для подключения облака Cloud Coax7 к модему Modem Port0.

После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом.

Часть 2: Подключение маршрутизатора Router0

Шаг 1:    Подключение маршрутизатора Router0 к Router1.

Выберите правильный кабель для подключения маршрутизатора Router0 Ser0/0/0 к Router1 Ser0/0. Используйте один из доступных последовательных (Serial) кабелей.

После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом.

Шаг 2:     Подключение маршрутизатора Router0 к netacad.pka.

Выберите правильный кабель для подключения маршрутизатора Router0 Fa0/1 к netacad.pka Fa0. Маршрутизаторы и компьютеры обычно используют одинаковые провода для отправки (1 и 2) и получения (3 и 6) данных. Кабель, который нужно выбрать, состоит из скрученных проводов. Хотя многие современные сетевые адаптеры могут автоматически определить, какие пары используются для приёма и передачи, на маршрутизаторе Router0 и сервере netacad.pka нет адаптеров с этой функцией автоопределения.

После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом.

Шаг 3:     Подключение маршрутизатора Router0 к терминалу настройки.

Выберите правильный кабель для подключения консоли маршрутизатора Router0 к терминалу настройки RS232. Этот кабель не обеспечивает сетевой доступ к терминалу настройки, но он позволяет настроить маршрутизатор Router0 через этот терминал.

После подключения правильного кабеля индикаторы канала на кабеле станут чёрными.

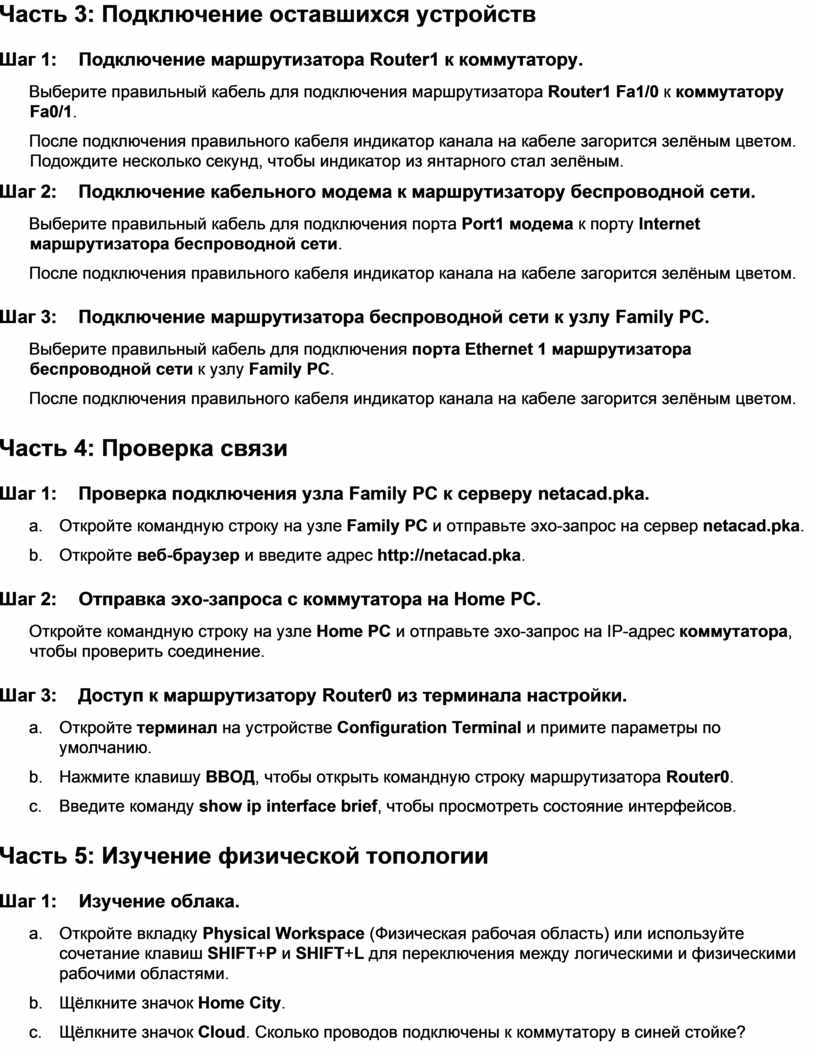

Часть 3: Подключение оставшихся устройств

Шаг 1:     Подключение маршрутизатора Router1 к коммутатору.

Выберите правильный кабель для подключения маршрутизатора Router1 Fa1/0 к коммутатору Fa0/1.

После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом. Подождите несколько секунд, чтобы индикатор из янтарного стал зелёным.

Шаг 2:     Подключение кабельного модема к маршрутизатору беспроводной сети.

Выберите правильный кабель для подключения порта Port1 модема к порту Internet маршрутизатора беспроводной сети.

После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом.

Шаг 3:     Подключение маршрутизатора беспроводной сети к узлу Family PC.

Выберите правильный кабель для подключения порта Ethernet 1 маршрутизатора беспроводной сети к узлу Family PC.

После подключения правильного кабеля индикатор канала на кабеле загорится зелёным цветом.

Часть 4: Проверка связи

Шаг 1:     Проверка подключения узла Family PC к серверу netacad.pka.

a.     Откройте командную строку на узле Family PC и отправьте эхо-запрос на сервер netacad.pka.

b.     Откройте веб-браузер и введите адрес http://netacad.pka.

Шаг 2:     Отправка эхо-запроса с коммутатора на Home PC.

Откройте командную строку на узле Home PC и отправьте эхо-запрос на IP-адрес коммутатора, чтобы проверить соединение.

Шаг 3:    Доступ к маршрутизатору Router0 из терминала настройки.

a.     Откройте терминал на устройстве Configuration Terminal и примите параметры по умолчанию.

b.     Нажмите клавишу ВВОД, чтобы открыть командную строку маршрутизатора Router0.

c.     Введите команду show ip interface brief, чтобы просмотреть состояние интерфейсов.

Часть 5: Изучение физической топологии

Шаг 1:    Изучение облака.

a.     Откройте вкладку Physical Workspace (Физическая рабочая область) или используйте сочетание клавиш SHIFT+P и SHIFT+L для переключения между логическими и физическими рабочими областями.

b.     Щёлкните значок Home City.

c.     Щёлкните значок Cloud. Сколько проводов подключены к коммутатору в синей стойке?

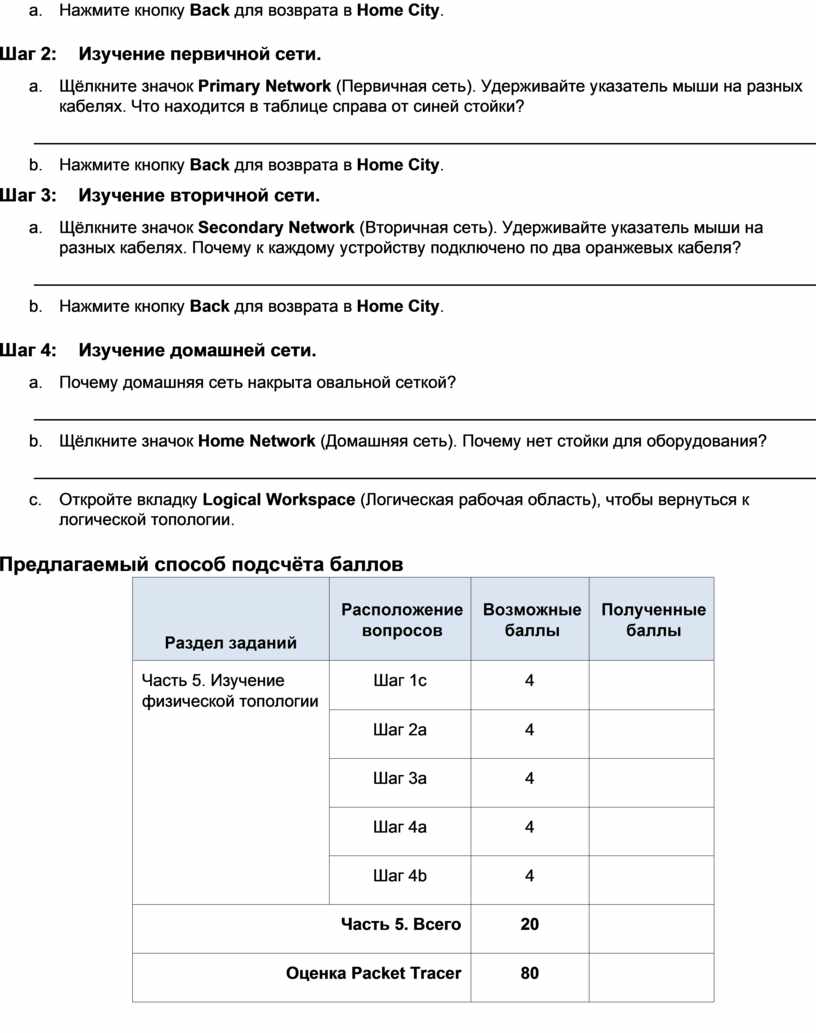

d.     Нажмите кнопку Back для возврата в Home City.

Шаг 2:     Изучение первичной сети.

a.     Щёлкните значок Primary Network (Первичная сеть). Удерживайте указатель мыши на разных кабелях. Что находится в таблице справа от синей стойки?

____________________________________________________________________________________

b.     Нажмите кнопку Back для возврата в Home City.

Шаг 3:     Изучение вторичной сети.

a.     Щёлкните значок Secondary Network (Вторичная сеть). Удерживайте указатель мыши на разных кабелях. Почему к каждому устройству подключено по два оранжевых кабеля?

____________________________________________________________________________________

b.     Нажмите кнопку Back для возврата в Home City.

Шаг 4:     Изучение домашней сети.

a.     Почему домашняя сеть накрыта овальной сеткой?

____________________________________________________________________________________

b.     Щёлкните значок Home Network (Домашняя сеть). Почему нет стойки для оборудования?

____________________________________________________________________________________

c.     Откройте вкладку Logical Workspace (Логическая рабочая область), чтобы вернуться к логической топологии.

Предлагаемый способ подсчёта баллов
