Packet Tracer: проверка адресации IPv4 и IPv6
|
Устройство |
Интерфейс |
IPv4-адрес |
Маска подсети |
Шлюз по умолчанию |
|
Адрес IPv6/префикс |
||||
|
R1 |
G0/0 |
10.10.1.97 |
Недоступно |
|
|
2001:DB8:1:1::1/64 |
Недоступно |
|||
|
S0/0/1 |
10.10.1.6 |
255.255.255.252 |
Недоступно |
|
|
2001:DB8:1:2::2/64 |
Недоступно |
|||
|
Локальный адрес канала |
FE80::1 |
Недоступно |
||
|
R2 |
S0/0/0 |
10.10.1.5 |
255.255.255.252 |
Недоступно |
|
2001:DB8:1:2::1/64 |
Недоступно |
|||
|
S0/0/1 |
10.10.1.9 |
255.255.255.252 |
Недоступно |
|
|
2001:DB8:1:3::1/64 |
Недоступно |
|||
|
Локальный адрес канала |
FE80::2 |
Недоступно |
||
|
R3 |
G0/0 |
10.10.1.17 |
255.255.255.240 |
Недоступно |
|
2001:DB8:1:4::1/64 |
Недоступно |
|||
|
S0/0/1 |
10.10.1.10 |
255.255.255.252 |
Недоступно |
|
|
2001:DB8:1:3::2/64 |
Недоступно |
|||
|
Локальный адрес канала |
FE80::3 |
Недоступно |
||
|
ПК1 |
Сетевой адаптер |
|
|
|
|
|
|
|||
|
ПК2 |
Сетевой адаптер |
|
|
|
|
|
|
|||
Часть 1. Заполнение таблицы адресации
Часть 2. Проверка подключения с использованием команды ping
Часть 3. Определение пути с помощью трассировки маршрута
Двойной стек позволяет использовать в одной сети одновременно два протокола IPv4 и IPv6. В этом упражнении вы изучите внедрение двойного стека, включая документирование конфигурации IPv4 и IPv6 для оконечных устройств, проверку связи по IPv4- и IPv6-протоколам с помощью команды ping и трассировку пути по IPv4 и IPv6.
Шаг 1: Проверка адресации IPv4 с помощью команды ipconfig.
a. Щёлкните ПК1, откройте вкладку Desktop (рабочий стол) и выберите Command Prompt (командная строка).
b. Введите команду ipconfig /all для сбора данных об IPv4-адресе. Заполните таблицу адресации, указав IPv4-адрес, маску подсети и шлюз по умолчанию.
c. Щёлкните ПК2, откройте вкладку Desktop (рабочий стол) и выберите Command Prompt (командная строка).
d. Введите команду ipconfig /all для сбора данных об IPv4-адресе. Заполните таблицу адресации, указав IPv4-адрес, маску подсети и шлюз по умолчанию.
Шаг 2: Проверка адресации IPv6 с помощью команды ipv6config.
a. На узле ПК1 выполните команду ipv6config /all для сбора данных о IPv6. Заполните таблицу адресации, указав IPv6-адрес, префикс подсети и шлюз по умолчанию.
b. На узле ПК2 выполните команду ipv6config /all для сбора данных о IPv6. Заполните таблицу адресации, указав IPv6-адрес, префикс подсети и шлюз по умолчанию.
Шаг 1: Проверка связи IPv4 с помощью команды ping.
a. C узла ПК1 отправьте эхо-запрос на IPv4-адрес узла ПК2. Был ли получен успешный результат? __________
b. C узла ПК2 отправьте эхо-запрос на IPv4-адрес узла ПК1. Был ли получен успешный результат? __________
Шаг 2: Проверка связи IPv6 с помощью команды ping.
a. C узла ПК1 отправьте эхо-запрос на IPv6-адрес узла ПК2. Был ли получен успешный результат? __________
b. C узла ПК2 отправьте эхо-запрос на IPv6-адрес узла ПК1. Был ли получен успешный результат? __________

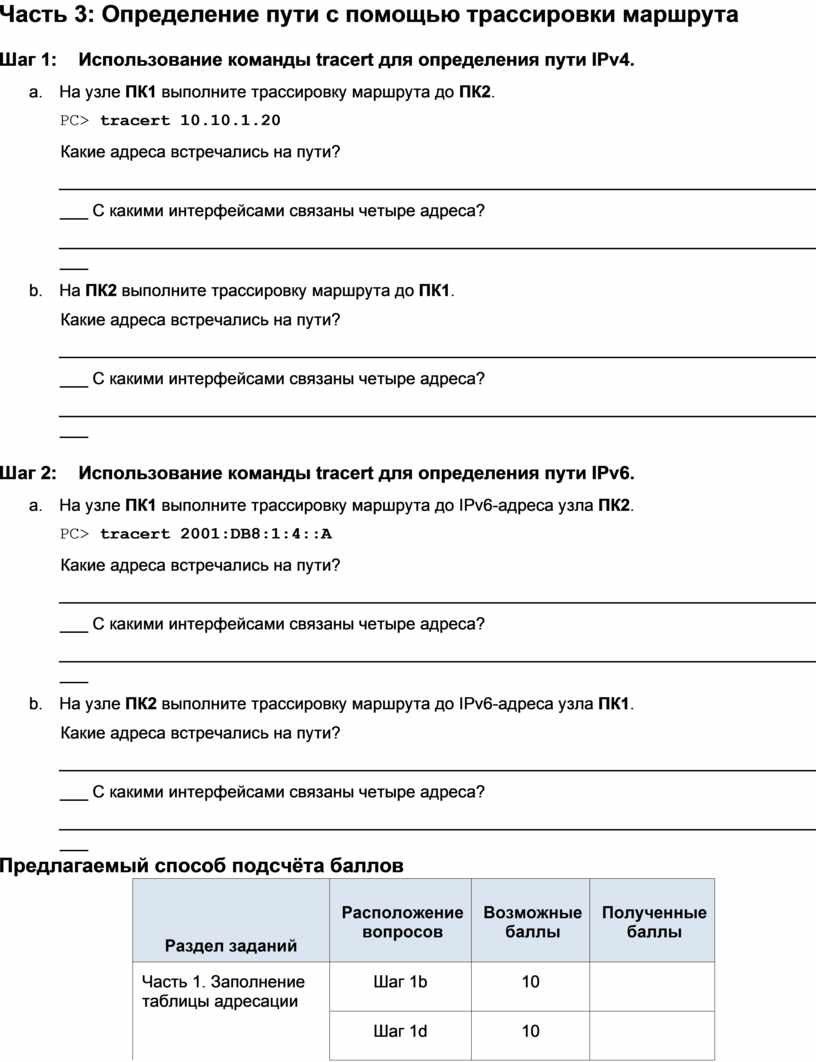

Шаг 1: Использование команды tracert для определения пути IPv4.
a. На узле ПК1 выполните трассировку маршрута до ПК2.
PC> tracert 10.10.1.20
Какие адреса встречались на пути?
____________________________________________________________________________________ С какими интерфейсами связаны четыре адреса?
____________________________________________________________________________________
b. На ПК2 выполните трассировку маршрута до ПК1.
Какие адреса встречались на пути?
____________________________________________________________________________________ С какими интерфейсами связаны четыре адреса?
____________________________________________________________________________________
Шаг 2: Использование команды tracert для определения пути IPv6.
a. На узле ПК1 выполните трассировку маршрута до IPv6-адреса узла ПК2.
PC> tracert 2001:DB8:1:4::A
Какие адреса встречались на пути?
____________________________________________________________________________________ С какими интерфейсами связаны четыре адреса?
____________________________________________________________________________________
b. На узле ПК2 выполните трассировку маршрута до IPv6-адреса узла ПК1.
Какие адреса встречались на пути?
____________________________________________________________________________________ С какими интерфейсами связаны четыре адреса?
____________________________________________________________________________________
|
Раздел заданий |
Расположение вопросов |
Возможные баллы |
Полученные баллы |
|
Часть 1. Заполнение таблицы адресации |
Шаг 1b |
10 |
|
|
Шаг 1d |
10 |
|
|
|
Шаг 2a |
10 |
|
|
|
Шаг 2b |
10 |
|
|
|
Часть 1. Всего |
40 |
|
|
|
Часть 2. Проверка подключения с использованием команды ping |
Шаг 1a |
7 |
|
|
Шаг 1b |
7 |
|
|
|
Шаг 2a |
7 |
|
|
|
Шаг 2b |
7 |
|
|
|
Часть 2. Всего |
28 |
|
|
|
Часть 3. Определение пути с помощью трассировки маршрута |
Шаг 1a |
8 |
|
|
Шаг 1b |
8 |
|
|
|
Шаг 2a |
8 |
|
|
|
Шаг 2b |
8 |
|
|
|
Часть 3. Всего |
32 |
|
|
|
Общее количество баллов |
100 |
|
|
