Подключение MIDI синтезатора к компьютеру

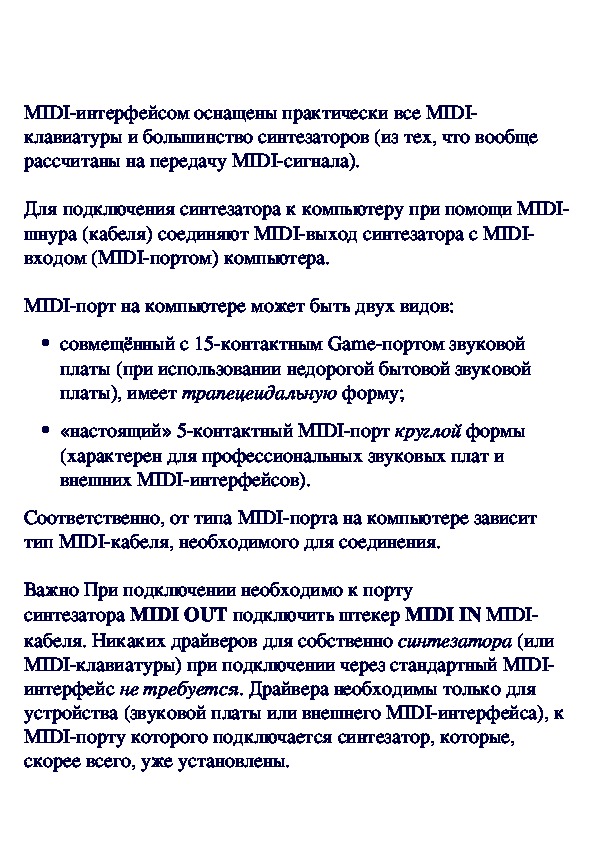

В данной статье детально рассмотрены все основные способы  подключения синтезатора или MIDI­клавиатуры к компьютеру.  Существует несколько способов подключения синтезатора к  компьютеру для передачи MIDI­команд:  стандартный MIDI­интерфейс;  USB­интерфейс;  комбинированное USB­MIDI­подключение. Примечание: Под синтезатором здесь понимается  устройство для синтеза звука и музыкальная MIDI  клавиатура в одном корпусе (т.е. мы отбрасываем  аналоговые синтезаторы).  Подключение через MIDI­интерфейс  MIDI­интерфейс является старейшим, наиболее универсальным  и потому наиболее широком распространённым способом  соединения широкого спектра MIDI­устройств. СтандартнымMIDI­интерфейсом оснащены практически все MIDI­ клавиатуры и большинство синтезаторов (из тех, что вообще  рассчитаны на передачу MIDI­сигнала). Для подключения синтезатора к компьютеру при помощи MIDI­ шнура (кабеля) соединяют MIDI­выход синтезатора с MIDI­ входом (MIDI­портом) компьютера. MIDI­порт на компьютере может быть двух видов:  совмещённый с 15­контактным Game­портом звуковой  платы (при использовании недорогой бытовой звуковой  платы), имеет трапецеидальную форму;  «настоящий» 5­контактный MIDI­порт круглой формы  (характерен для профессиональных звуковых плат и  внешних MIDI­интерфейсов). Соответственно, от типа MIDI­порта на компьютере зависит  тип MIDI­кабеля, необходимого для соединения. Важно При подключении необходимо к порту  синтезатора MIDI OUT подключить штекер MIDI IN MIDI­ кабеля. Никаких драйверов для собственно синтезатора (или  MIDI­клавиатуры) при подключении через стандартный MIDI­ интерфейс не требуется. Драйвера необходимы только для  устройства (звуковой платы или внешнего MIDI­интерфейса), к  MIDI­порту которого подключается синтезатор, которые,  скорее всего, уже установлены.Соответственно, сам синтезатор в системе как устройство  нигде не отображается. Отображается лишь MIDI­порт, к  которому можно подключить как синтезатор/MIDI­клавиатуру,  так и любое другое MIDI­устройство. Этот MIDI­порт и  следует выбирать в качестве входного MIDI­порта в программе­ секвенсоре типа Cubase или Sonar. Впрочем, в современных  программах­секвенсорах, например, Cubase SX, по умолчанию  MIDI­сигнал принимается одновременно со всех имеющихся в  системе входных MIDI­портов, и выбирать MIDI­порт вручную  не приходится. Называться MIDI­порт может по­разному в зависимости от  конкретного устройства, частью которого он является  (звуковой платы, MIDI­интерфейса), и установленных для этого устройства драйверов: например, для звуковой платы SB Live!  при использовании стандартных драйверов Windows XP SP2 он  называется SB Live! MIDI UART. Для подачи MIDI­сигнала на MIDI­выход синтезатор обычно  необходимо перевести в режим MIDI при помощи  переключателя режимов работы на корпусе синтезатора, иногда совмещённого с тумблером включения/выключения  синтезатора. Подключение по USB (USB To Host)Подключение по USB является более современным и удобным  способом соединения синтезатора (или MIDI­клавиатуры) и  компьютера. Серьёзным преимуществом такого подключения  является возможность некоторых (но не всех)  синтезаторов/MIDI­клавиатур получать по USB, помимо MIDI­ сигнала, ещё и электропитание. Это позволяет сузить количество подключённых к синтезатору  проводов до одного. Кроме того, отпадает небходимость в  отдельном MIDI­интерфейсе, которым не всегда снабжены  профессиональные платы для звукозаписи. При подключении посредством USB для обмена MIDI­ информацией между синтезатором/MIDI­клавиатурой и  компьютером используется виртуальный MIDI­порт, для  функционирования которого необходимы драйвера,  поставляемые обычно в комплекте с синтезатором или MIDI­ клавиатурой. В отличие от стандартного MIDI­интерфейса, при помощи  которого MIDI­командами могут обмениваться любые MIDI­ устройства — например, MIDI­клавиатура и аппаратный  синтезатор, — метод подключения по USB ориентирован на  подключение синтезатора/MIDI­клавиатуры исключительно к  компьютеру. На подавляющем большинстве синтезаторов и MIDI­клавиатур,  поддерживающих передачу MIDI­сигнала по USB, стандартный  MIDI­интерфейс также сохранён для максимальнойсовместимости с различными MIDI­устройствами. Важно На некоторых синтезаторах (например, Roland EXR­ 3/5/7; в более свежей линейке EXRs этот недостаток устранён)  USB­порт, несмотря на его наличие, не предназначен для  передачи MIDI­сигнала, а служит лишь для удобного обмена с  компьютером MIDI­файлами и/или файлами стилей  автоаккомпанемента и проч.  Подключение синтезатора к ноутбуку Нередко возникает задача MIDI­соединения устройств, не  обладающих разъёмами одинакового типа. В частности, это  касается подключения синтезатора или MIDI­клавиатуры к  ноутбуку, для которого наличие стандартного MIDI­порта  нехарактерно, но где практически всегда (на сколь­нибудь  современных моделях) есть USB­порт. В этом случае для подключения достаточно лишь  приобрести внешний MIDI­интерфейс, в грубом приближении представляющий собой переходник USB­MIDI: к синтезатору  он подключается через стандартный MIDI­порт, а к  компьютеру (например, ноутбуку) — посредством USB­порта. Простейший MIDI­интерфейс, обладающий одной или двумя  парами вход/выход, чего более чем достаточно для  любительского применения, — например, ESI RoMI/O USB —  стоит порядка 50­60 $. Устаревший способ подключения: разъём To Host (Com /RS­232)  На некоторых моделях синтезаторов (главным образом,  производства Yamaha) имеется разъём To Host, который  позволяет подключать синтезатор к последовательному (COM­) порту компьютера. Как и при подключении по USB, для работы синтезатора в качестве MIDI­клавиатуры в этом случае  необходимы драйвера, которые обычно поставляются в  комплекте с синтезатором. Однако в настоящее время этот способ  безнадёжно устарел ввиду устаревания самого способа  физического соединения — из­за чрезвычайно низкой  пропускной способности последовательного (RS­232)  интерфейса COM­порт на большинстве современных  компьютеров либо отсутствует вовсе либо является  опциональным и реализован в виде отдельной «планки»,  подключаемой к материнской плате и выводимой на заднюю  панель системного блока только в случае необходимости. Важно Не следует путать разъём To Host с разъёмом USB,  также называемым USB To Host на современных моделях  синтезаторов (например, DGX­220/520/620) и цифровых  фортепиано Yamaha.
