Построение чертежа плоской детали с элементами сопряжения/

Тема: Построение чертежа плоской детали с элементами сопряжения

Цель занятия: формирование навыков работы с инструментами отрезок, окружность, вспомогательные линии.

Задачи:

Обучающие: научиться выполнять чертежи фигур с сопряжениями.

Развивающие: формировать интерес к учению; развивать познавательные интересы, творческие способности; прививать исследовательские навыки.

Воспитательные: воспитание активности учащихся; обеспечение сознательного усвоения материала.

Оборудование:

Программное обеспечение: Компас-3D, мультимедиа-проектор, ПК, алгоритм выполнения задания для каждого учащегося, Интернет

Ход занятия

1. Организационный момент

Сообщение темы, определение цели и задач занятия учащимися.

2. Актуализация знаний

Повторим изученный материал

Ø Чем отличается фаска от скругления?

Ø Какими параметрами задаётся фаска?

Ø Где расположены команды скругление и фаска?

Ø Назовите способы создания фаски.

3. Изучение нового учебного материала.

Сопряжение – это плавный переход одной линии в другую. Например, переход прямой линии в дугу, двух дуг. Сопряжение в САПР Компас-3D можно создать при помощи команды скругление

Для построения сопряжений необходимы следующие элементы: радиус сопряжения, центр дуги сопряжения, точки сопряжения.

Сопряжение двух пересекающихся прямых дугой заданного радиуса:

Сопряжение двух окружностей:

Внешнее Внутреннее

Центры окружностей находятся Центры окружностей находятся

вне сопрягающей дуги (рис. 1) внутри сопрягающей дуги (рис. 2)

Рис 1. Рис 2.

Для построения сопряженных элементов, таких как окружности касательные к дугам или отрезкам прямых, в системе КОМПАС-3D предусмотрены специальные команды. Рассмотрим их особенности на примере построения профиля крюка

4. Операционно-исполнительский этап

Упражнение №1. Начертите и обозначьте размерами эскиз

Порядок выполнения работы:

1) Запускаем программу Компас-3D V16.

2) Создаем файл-фрагмент. Для этого нажимаем на кнопку создать документ и выбираем тип нового документа – фрагмент

3) С помощью горизонтальной вспомогательной прямой и вертикальной вспомогательной прямой отмечаем точку (0,0) на эскизе

4) Выполняем построение параллельных прямых как на рисунке:

5) Выбираем инструмент дуга по двум точкам на панели Геометрия и выполняем построение дуг

и радиуса 17,5 мм в указанных на рисунке точках. При построении дуги необходимо изменить ее направление на обратное

6) Выбираем вспомогательную прямую и строим ее в точке (0,0) под углом - 45 градусов

7) Выбираем инструмент дуга окружность на панели Геометрия. Строим окружность диаметром 55 мм в точке (0,0).

Построим вспомогательную линию, отстоящую от центральной окружности на 52 мм в качестве опорной точки для окружности радиусом 70 мм. Для этого от вертикальной прямой походящей через точку (0,0) строим

параллельную на расстоянии 55/2 + 52 = 79,5 мм:

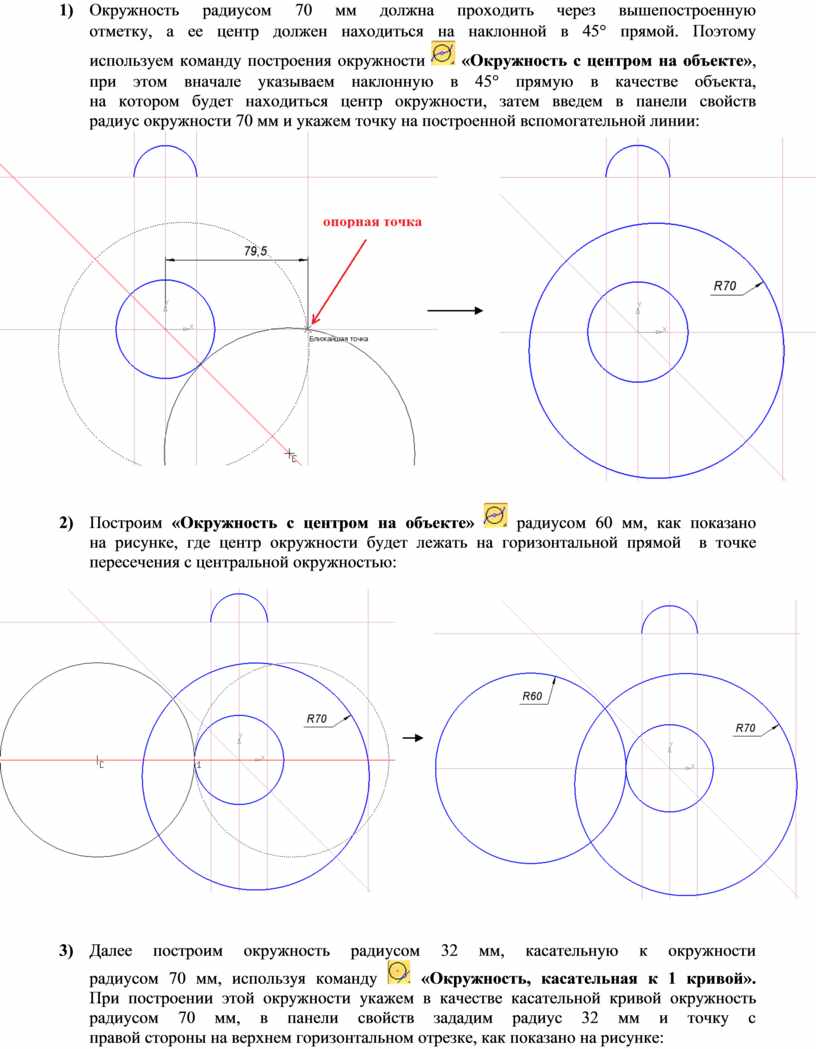

Окружность радиусом 70 мм должна проходить через вышепостроенную
отметку, а ее центр должен находиться на наклонной в 45° прямой. Поэтому
используем команду построения окружности

«Окружность с центром на объекте», при этом вначале указываем наклонную в 45° прямую в качестве объекта,
на котором будет находиться центр окружности, затем введем в панели свойств
радиус окружности 70 мм и укажем точку на построенной вспомогательной линии:

10)

Построим «Окружность с центром на объекте»

радиусом 60 мм, как показано
на рисунке, где центр окружности будет лежать на горизонтальной прямой в точке пересечения с центральной окружностью:

11) Далее построим окружность радиусом 32 мм, касательную к окружности
радиусом 70 мм, используя команду «Окружность, касательная к 1 кривой».
При построении этой окружности укажем в качестве касательной кривой окружность радиусом 70 мм, в панели свойств зададим радиус 32 мм и точку с
правой стороны на верхнем горизонтальном отрезке, как показано на рисунке:

12)

Построим

«Окружность, касательная к 1 кривой» касательной к окружности
с диаметром 55 мм. При построении этой окружности укажем в качестве касательной кривой окружность диаметром 55 мм, в панели свойств зададим радиус 60 мм и точку с
левой стороны на верхнем горизонтальном отрезке, как показано на рисунке:

13)

Построим

«Окружность, касательная к 1 кривой» касательной к окружности
с радиусом 70 мм. При построении этой окружности укажем в качестве касательной кривой окружность радиусом 70 мм, в панели свойств зададим радиус 60 мм и точку с
левой стороны на горизонтальной прямой, как показано на рисунке:

14)

Для построения кончика крюка необходимо использовать команду «Окружность, касательная к 2 кривым», в качестве касательных кривых укажем две
окружности радиусом 60 мм, а в панели свойств введем радиус 12 мм, как показано на рисунке:

15)

Переходим в панель

Редактирование и выбираем инструмент

Усечь кривую. Удаляем лишнее:

16) В указанной на чертеже точке выполняем построение окружности диаметром 10 мм

5. Самостоятельная работа.

Задание 1. Образмерить полученный эскиз.

6. Итог занятия

Сегодня мы с вами создали чертеж модели, оформили и обозначили его. Наше занятие подошло к концу. Спасибо за внимание!
