Построение графиков функций. Вставка диаграмм и работа с данными диаграммы

Практическая работа №3

Тема: Построение графиков функций. Вставка диаграмм и работа с данными диаграммы.

Цель: - проверить уровень сформированности основных навыков работы с электронными таблицами, обучить представлению данных в виде диаграмм.

 - сформировать умения и навыки по построению графиков функций и их форматированию в среде MS Excel.

Вид работы: фронтальный

Время выполнения: 2 часа

Задания к практической работе

Задание 1. Построить графики функций y₁= x² и y₂= x³ на интервале [-3;3] с шагом 0,5.

1.       Заполнить таблицу значений:

2.       Выделить таблицу и указать тип диаграммы Точечная.

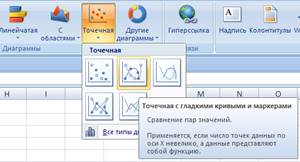

3.       Выбрать формат точечной диаграммы с гладкими кривыми.

4.       В Макете указать название диаграммы «Графики», дать название осей: X и Y

5.       Должен получиться график:

6.       Лист1 переименовать в График 1

Задание 2. Построить график функции

1.       y₁= x² -1, y₂= x² +1 и y = К(y₁/y₂) на интервале [-3; 3] с шагом 0,3, К=2.

2.       Построить графики функций y₁=  и y₂= 2^х на интервале [-3;3] с шагом 0,5.

3.       Построить графики функций y₁=х^-1/2, y₂=х^1/2 на интервале [-0,5;9] с шагом 0,5.

Задание 3. Построение рисунка «ЗОНТИК»

Приведены функции, графики которых участвуют в этом изображении:

у₁= -1/18х² + 12, х[-12;12]

y₂= -1/8х² +6, х[-4;4]

y₃= -1/8(x+8)² + 6, х[-12; -4]

y₄= -1/8(x-8)² + 6, х[4; 12]

y₅= 2(x+3)² – 9, х[-4;0]

y₆=1,5(x+3)² – 10, х[-4;0]

1.         В ячейке А1 внести обозначение переменной х.

2.         Заполнить диапазон ячеек А2:А26 числами с -12 до 12.

3.         Последовательно для каждого графика функции будем вводить формулы.

Для у₁= -1/18х² + 12, х[-12;12]

Порядок действия

1.         Устанавливаем курсор в ячейку В1 и вводим у₁

2.         В ячейку В2 вводим формулу

3.         Нажимаем Enter на клавиатуре.

4.         Автоматически происходит подсчет значения функции.

5.         Растягиваем формулу до ячейки В26.

6.         Аналогично в ячейку С10 (т.к. значение функции находим только на отрезке х [-4;4]) вводим формулу для графика функции y₂= -1/8х² +6  и т. д.

7.         В результате должна получиться следующая электронная таблица.

После того, как все значения функций подсчитаны, можно строить графики этих функций.

1.       Выделяем диапазон ячеек А1:G26.

2.       На панели инструментов выбираем меню Вставка → Диаграмма.

3.       В окне Мастера диаграмм выберите Точечная → Выбрать нужный вид→ Нажать OK.

4.       В результате должен получиться следующий рисунок:

Задание 4. Постройте графики функций в одной системе координат. Получи рисунок.

1. «Очки»

1)

2)

3)

4)

5)

6)

7)

2. «Кошка»

1)

2)

3)

4)

5)

6)

7)

8)

3. «Птица»

1)

2)

3)

4)

5)

6)

7)

8)

4. «Динозаврик»

1)

2)

3)

4)

5)

6)

7)

8)

9)

10)
