Построение вида сверху

Построение вида сверху.

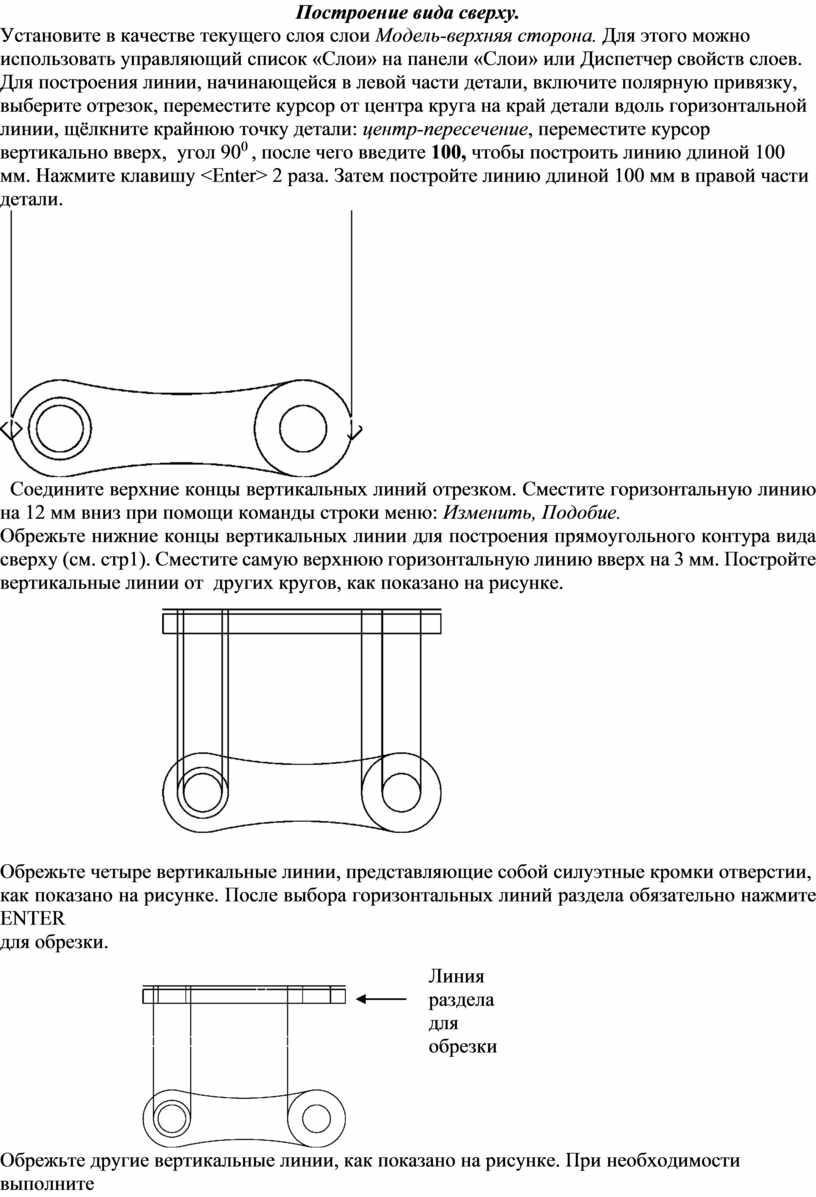

Установите в качестве текущего слоя слои Модель-верхняя сторона. Для этого можно использовать управляющий список «Слои» на панели «Слои» или Диспетчер свойств слоев.

Для построения линии, начинающейся в левой части детали, включите полярную привязку, выберите отрезок, переместите курсор от центра круга на край детали вдоль горизонтальной линии, щёлкните крайнюю точку детали: центр-пересечение, переместите курсор вертикально вверх,  угол 90⁰ , после чего введите 100, чтобы построить линию длиной 100 мм. Нажмите клавишу <Enter> 2 раза. Затем постройте линию длиной 100 мм в правой части детали.

  Соедините верхние концы вертикальных линий отрезком. Сместите горизонтальную линию на 12 мм вниз при помощи команды строки меню: Изменить, Подобие.

Обрежьте нижние концы вертикальных линии для построения прямоугольного контура вида сверху (смпри помощи команды строки меню: Изменить, Подобиеюора на край на 1 странице работы          . стр1). Сместите самую верхнюю горизонтальную линию вверх на 3 мм. Постройте вертикальные линии от  других кругов, как показано на рисунке.

как показано на рисунке. После выбора горизонтальных линий раздела обязательно нажмите ENTER

для обрезки.

Обрежьте другие вертикальные линии, как показано на рисунке. При необходимости выполните

операции зумирования и панорамирования.

 Обрежьте самую верхнюю горизонтальную линию, как показано на рисунке.

 Постройте вертикальную линию с началом в конечной точке дуги перпендикулярно к горизонтальной линии, как показано на рисунке. Эта линия будет режущим контуром для биения детали.

 Обрежьте горизонтальную линию по линии раздела, как показано на рисунке.

 Удалите вертикальную линию раздела.

 Удлините оставшуюся вертикальную линию, как показано на рисунке.

 Вид сверху почти построен. Скрытые линии силуэтных кромок отверстии все еще необходимо заменить на

штриховой тип линии.

Для изменения типа линии однои из четырех вертикальных линии необходимо изменить значение типа линии, назначенное для них в настоящее время. Как было сказано, можно выбрать объекты и затем использовать либо палитру свойств, либо панель инструментов «Свойства» для задания требуемого типа линии.
