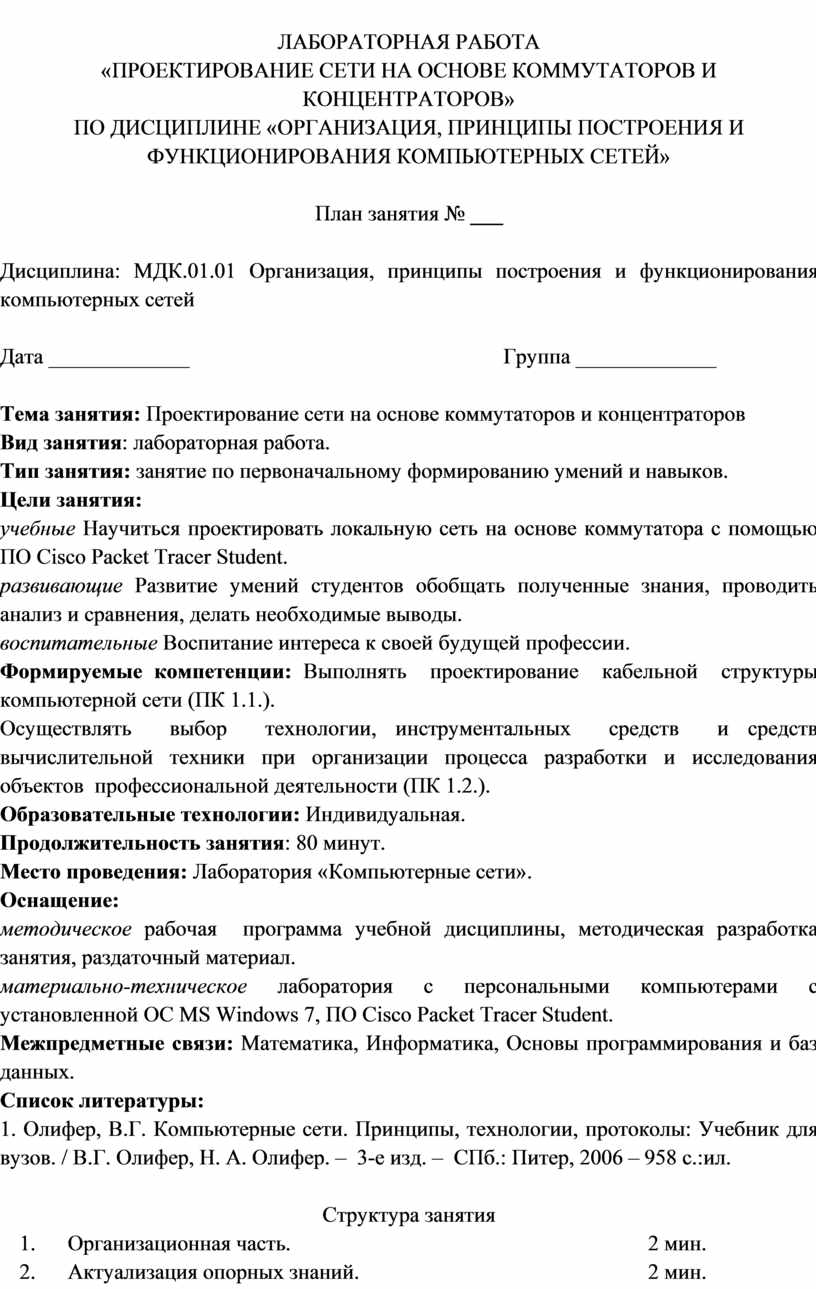

ЛАБОРАТОРНАЯ РАБОТА

«ПРОЕКТИРОВАНИЕ СЕТИ НА ОСНОВЕ КОММУТАТОРОВ И КОНЦЕНТРАТОРОВ»

ПО ДИСЦИПЛИНЕ «ОРГАНИЗАЦИЯ, ПРИНЦИПЫ ПОСТРОЕНИЯ И ФУНКЦИОНИРОВАНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ»

План занятия № ___

Дисциплина: МДК.01.01 Организация, принципы построения и функционирования компьютерных сетей

Дата _____________                                                          Группа _____________

Тема занятия: Проектирование сети на основе коммутаторов и концентраторов

Вид занятия: лабораторная работа.

Тип занятия: занятие по первоначальному формированию умений и навыков.

Цели занятия:

учебные Научиться проектировать локальную сеть на основе коммутатора с помощью ПО Cisco Packet Tracer Student.

развивающие Развитие умений студентов обобщать полученные знания, проводить анализ и сравнения, делать необходимые выводы.

воспитательные Воспитание интереса к своей будущей профессии.

Формируемые компетенции: Выполнять  проектирование  кабельной  структуры  компьютерной сети (ПК 1.1.).

Осуществлять  выбор  технологии, инструментальных  средств  и средств  вычислительной  техники  при  организации  процесса  разработки  и  исследования  объектов  профессиональной деятельности (ПК 1.2.).

Образовательные технологии: Индивидуальная.

Продолжительность занятия: 80 минут.

Место проведения: Лаборатория «Компьютерные сети».

Оснащение:

методическое рабочая  программа учебной дисциплины, методическая разработка занятия, раздаточный материал.

материально-техническое лаборатория с персональными компьютерами с установленной ОС MS Windows 7, ПО Cisco Packet Tracer Student.

Межпредметные связи: Математика, Информатика, Основы программирования и баз данных.

Список литературы:

1. Олифер, В.Г. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. / В.Г. Олифер, Н. А. Олифер. –  3-е изд. –  СПб.: Питер, 2006 – 958 с.:ил.

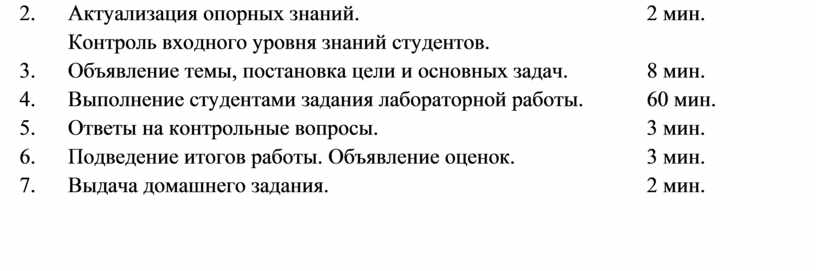

Структура занятия

Ход занятия

МДК.01.01 Организация, принципы построения и функционирования компьютерных сетей

Лабораторная работа № __

Тема: Проектирование сети на основе коммутаторов и концентраторов

Цель: Научиться  проектировать локальную сеть на основе коммутатора с помощью ПО Cisco Packet Tracer Student.

Оборудование: Персональный компьютер с установленной MS Windows 7, ПО Cisco Packet Tracer Student.

Порядок выполнения работы

1.      Запустить Cisco Packet Tracer Student.

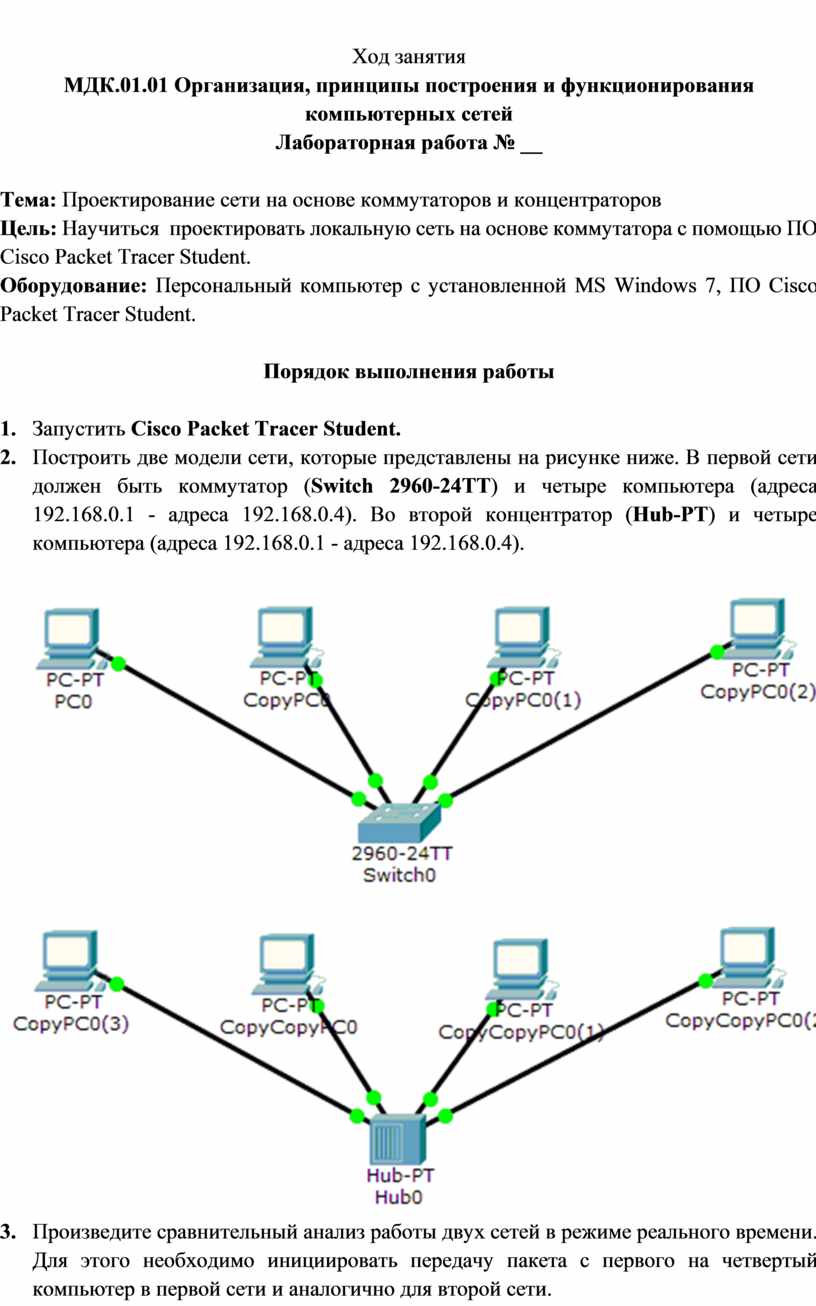

2.      Построить две модели сети, которые представлены на рисунке ниже. В первой сети должен быть коммутатор (Switch 2960-24TT) и четыре компьютера (адреса 192.168.0.1 - адреса 192.168.0.4). Во второй концентратор (Hub-PT) и четыре компьютера (адреса 192.168.0.1 - адреса 192.168.0.4).

3.      Произведите сравнительный анализ работы двух сетей в режиме реального времени. Для этого необходимо инициировать передачу пакета с первого на четвертый компьютер в первой сети и аналогично для второй сети.

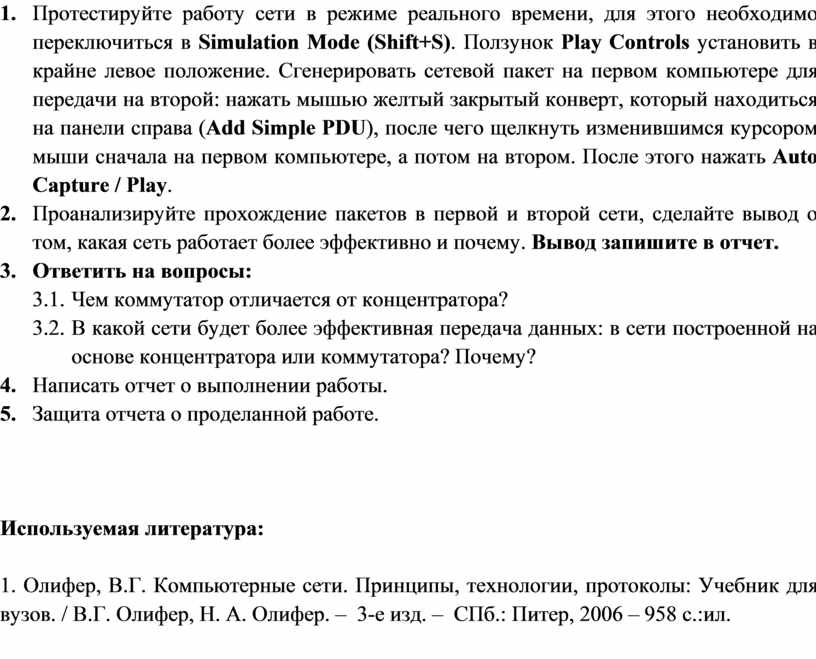

4.      Протестируйте работу сети в режиме реального времени, для этого необходимо переключиться в Simulation Mode (Shift+S). Ползунок Play Controls установить в крайне левое положение. Сгенерировать сетевой пакет на первом компьютере для передачи на второй: нажать мышью желтый закрытый конверт, который находиться на панели справа (Add Simple PDU), после чего щелкнуть изменившимся курсором мыши сначала на первом компьютере, а потом на втором. После этого нажать Auto Capture / Play.

5.      Проанализируйте прохождение пакетов в первой и второй сети, сделайте вывод о том, какая сеть работает более эффективно и почему. Вывод запишите в отчет.

6.      Ответить на вопросы:

6.1.   Чем коммутатор отличается от концентратора?

6.2.   В какой сети будет более эффективная передача данных: в сети построенной на основе концентратора или коммутатора? Почему?

7.      Написать отчет о выполнении работы.

8.      Защита отчета о проделанной работе.

Используемая литература:

1. Олифер, В.Г. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. / В.Г. Олифер, Н. А. Олифер. –  3-е изд. –  СПб.: Питер, 2006 – 958 с.:ил.
