Практическая работа

Сборка  электромагнита



Краткое примечание по теории

Всякий раз, когда электрический ток протекает через проводник, всегда будет создаваться  магнитное поле вокруг проводника. Этот процесс образования  магнитного поля  называется электромагнетизмом. Линии магнитного поля можно рассматривать как магнитное силовое поле. Таким образом, любые магнитные материалы в непосредственной близости от этого поля будут испытывать магнитную силу, действующую на него.

Приборы и  материалы.

Источник  постоянного тока, резистор 200 Ом, соединительные провода, провода «крокодилов», медный провод калибра 22-26, амперметр (1A-3 A), вольтметр,  ферромагнитный сердечник (гвоздь), скрепки, электронные весы, наждачная бумага.



Используйте ферромагнитный или стальной материал(гвоздь)  для сердечника и оберните вокруг него медную проволоку, делая примерно 30 -100 витков. Убедитесь, что  у обоих концов медной проволоки удалена изоляция, и подключите ее к источнику переменного напряжения. Поместите скрепки рядом с электромагнитом, чтобы увидеть, действует ли на них какая-либо сила притяжения.

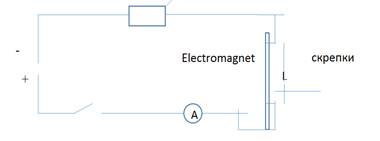

(2) Постройте схему, показанную ниже





(3) Подсчитайте количество витков (N), из которых состоит катушка, и измерьте ток, протекающий через нее. Поместите скрепки рядом с электромагнитом, подсчитайте, сколько скрепок притягивается к нему (найдите массу скрепок с помощью электронных весов). Повторите этот процесс  6 раз, увеличивая ток для каждого нового измерения, сохраняя постоянную (N). Запишите значения в приведенную таблицу.



(4) Повторите вышеупомянутое, но на этот раз сохраняйте постоянным ток,  и  изменяйте число витков катушки (N).



(5) Измерьте длину катушки (L) линейкой



(6) Рассчитать площадь поперечного сечения катушки



(7)  Запишите  все  ваши данные в таблицу,  представленной ниже

(8) Постройте графики зависимости (1) Сила F (ось Y) / Ток  I (ось X) (2) Сила F (ось Y) / число витков N (ось X)

Таблица результатов

Сила тока

I/А

Число витков

N



Число скрепок

np

 Масса скрепок

  Mp /кг

 Вес скрепок

    P/ Н



Площадь поперечного сечения

 S /м^2

Длина катушки

L/ м

















































































































(9)  Учитывая силу           и  что   P= F, определяем среднее значение магнитной постоянной µ





Среднее значение µ =  ----------------------------------------------



Выводы:
