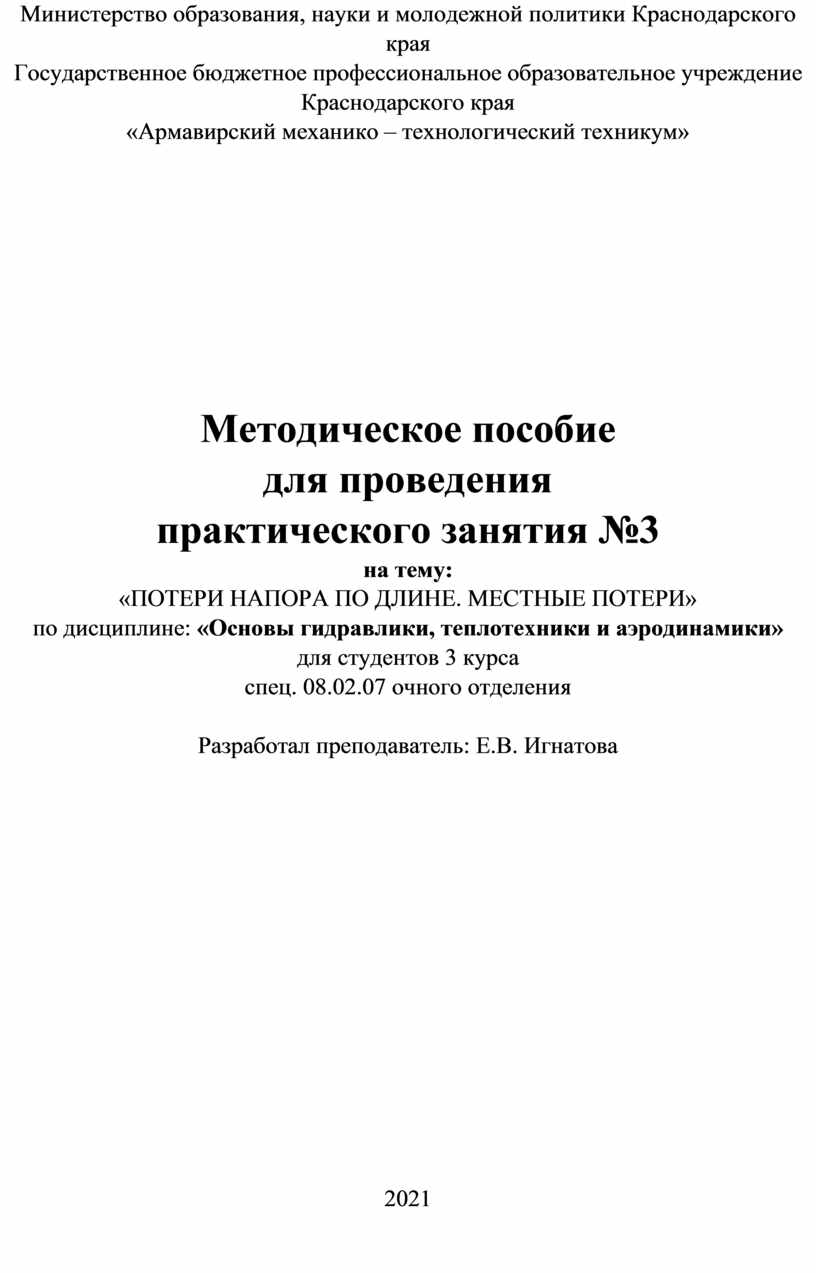

Министерство образования, науки и молодежной политики Краснодарского края
Государственное бюджетное профессиональное образовательное учреждение
Краснодарского края
«Армавирский механико – технологический техникум»
Методическое пособие
для проведения
практического занятия №3
на тему:
«ПОТЕРИ НАПОРА ПО ДЛИНЕ. МЕСТНЫЕ ПОТЕРИ»
по дисциплине: «Основы гидравлики, теплотехники и аэродинамики»
для студентов 3 курса
спец. 08.02.07 очного отделения
Разработал преподаватель: Е.В. Игнатова
|
|
|
2021

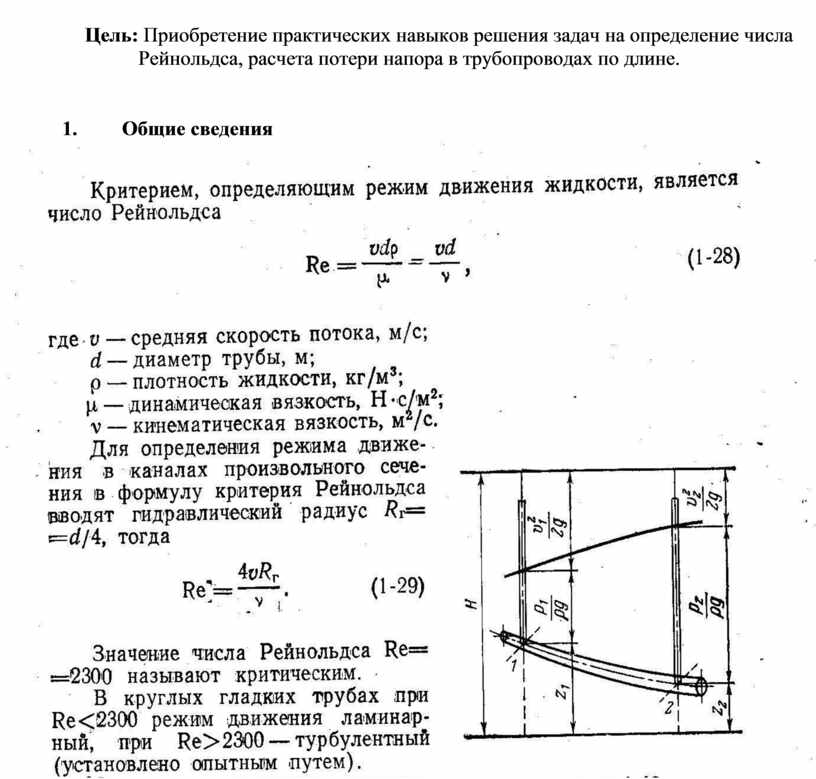

Цель: Приобретение практических навыков решения задач на определение числа Рейнольдса, расчета потери напора в трубопроводах по длине.

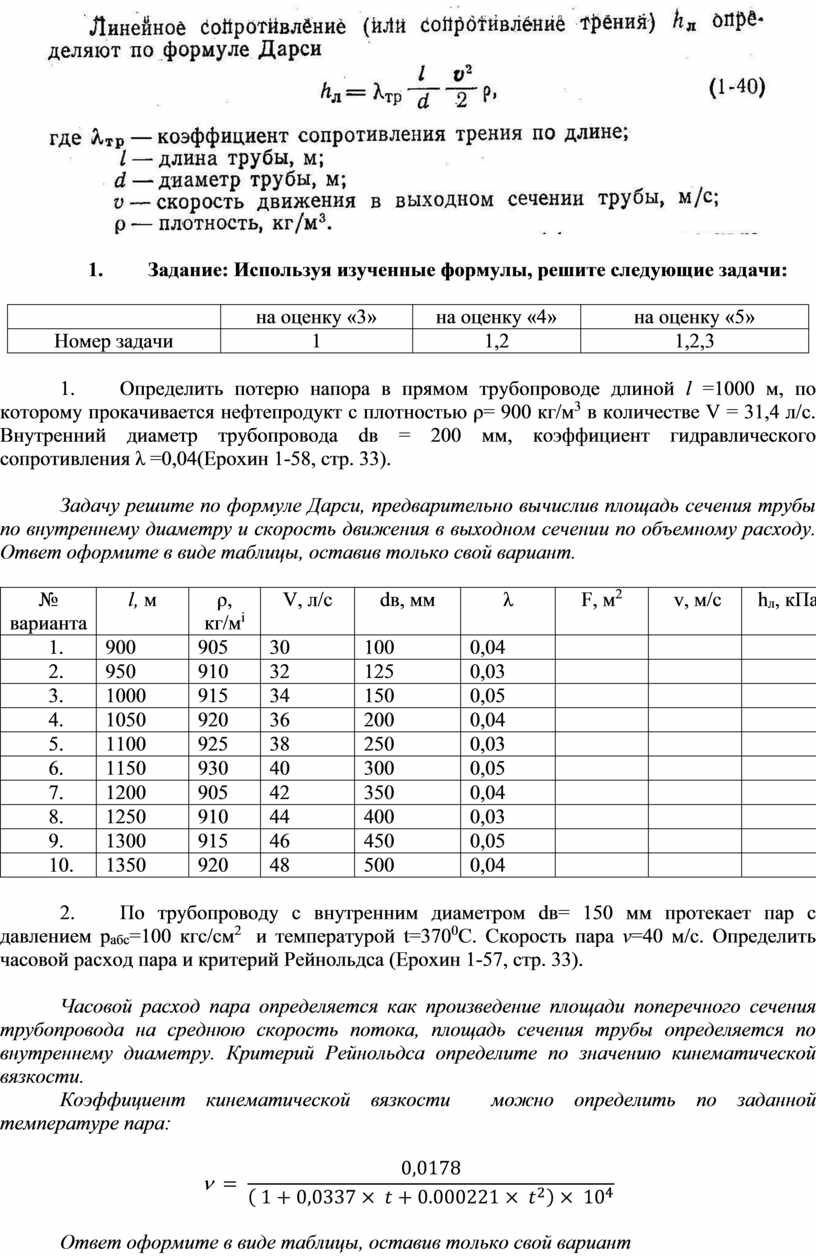

1. Общие сведения
2. Задание: Используя изученные формулы, решите следующие задачи:
|
на оценку «3» |
на оценку «4» |
на оценку «5» |
|
|
Номер задачи |
1 |
1,2 |
1,2,3 |

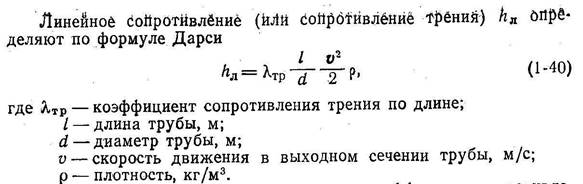

1. Определить потерю напора в прямом трубопроводе длиной l =1000 м, по которому прокачивается нефтепродукт с плотностью ρ= 900 кг/м3 в количестве V = 31,4 л/с. Внутренний диаметр трубопровода dв = 200 мм, коэффициент гидравлического сопротивления λ =0,04(Ерохин 1-58, стр. 33).
Задачу решите по формуле Дарси, предварительно вычислив площадь сечения трубы по внутреннему диаметру и скорость движения в выходном сечении по объемному расходу. Ответ оформите в виде таблицы, оставив только свой вариант.
|
№ варианта |
l, м |
ρ, кг/мі |
V, л/с |
dв, мм |
λ |
F, м2 |
v, м/с |
hл, кПа |
|
1. |
900 |
905 |
30 |
100 |
0,04 |
|
|
|
|
2. |
950 |
910 |
32 |
125 |
0,03 |
|
|
|
|
3. |
1000 |
915 |
34 |
150 |
0,05 |
|
|
|
|
4. |
1050 |
920 |
36 |
200 |
0,04 |
|
|
|
|
5. |
1100 |
925 |
38 |
250 |
0,03 |
|
|
|
|
6. |
1150 |
930 |
40 |
300 |
0,05 |
|
|
|
|
7. |
1200 |
905 |
42 |
350 |
0,04 |
|
|
|
|
8. |
1250 |
910 |
44 |
400 |
0,03 |
|
|
|
|
9. |
1300 |
915 |
46 |
450 |
0,05 |
|
|
|
|
10. |
1350 |
920 |
48 |
500 |
0,04 |
|
|
|
2. По трубопроводу с внутренним диаметром dв= 150 мм протекает пар с давлением pабс=100 кгс/см2 и температурой t=3700С. Скорость пара v=40 м/с. Определить часовой расход пара и критерий Рейнольдса (Ерохин 1-57, стр. 33).
Часовой расход пара определяется как произведение площади поперечного сечения трубопровода на среднюю скорость потока, площадь сечения трубы определяется по внутреннему диаметру. Критерий Рейнольдса определите по значению кинематической вязкости.
Коэффициент кинематической вязкости можно определить по заданной температуре пара:
Ответ оформите в виде таблицы, оставив только свой вариант
|

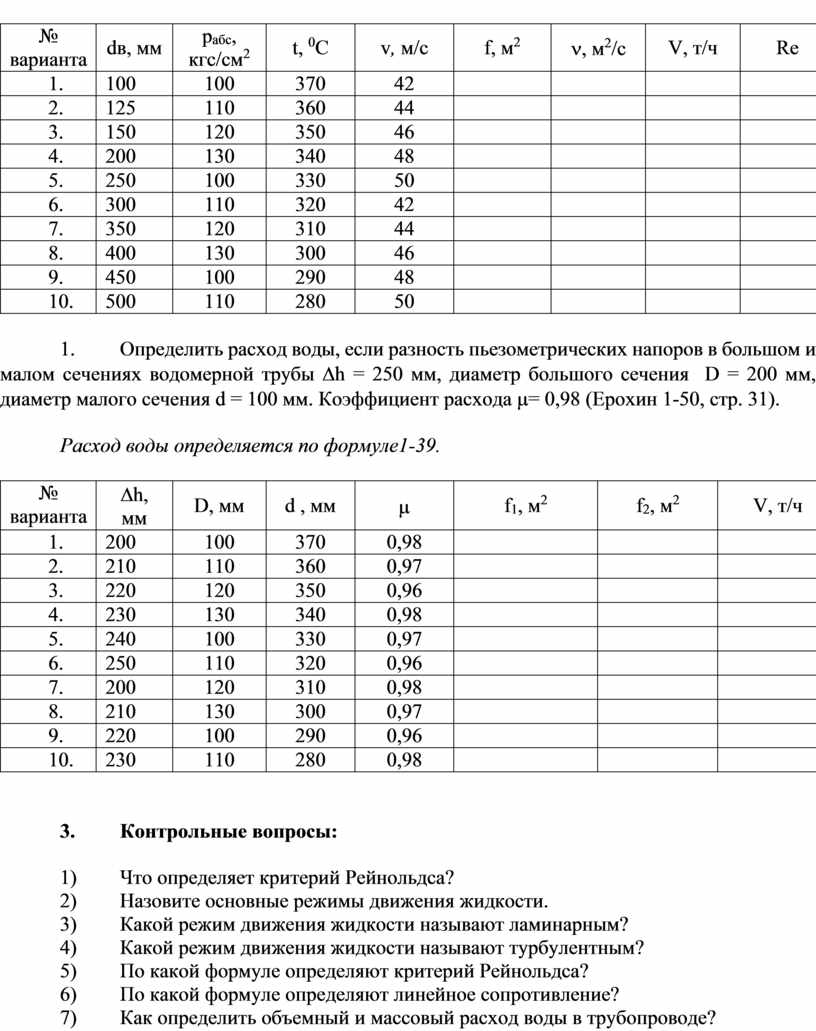

№ варианта |
dв, мм |
pабс, кгс/см2 |
t, 0С |
v, м/с |
f, м2 |
n, м2/с |
V, т/ч |
Re |
|
1. |
100 |
100 |
370 |
42 |
|
|
|
|
|
2. |
125 |
110 |
360 |
44 |
|
|
|
|
|
3. |
150 |
120 |
350 |
46 |
|
|
|
|
|
4. |
200 |
130 |
340 |
48 |
|
|
|
|
|
5. |
250 |
100 |
330 |
50 |
|
|
|
|
|
6. |
300 |
110 |
320 |
42 |
|
|
|
|
|
7. |
350 |
120 |
310 |
44 |
|
|
|
|
|
8. |
400 |
130 |
300 |
46 |
|
|
|
|
|
9. |
450 |
100 |
290 |
48 |
|
|
|
|
|
10. |
500 |
110 |
280 |
50 |
|
|
|
|

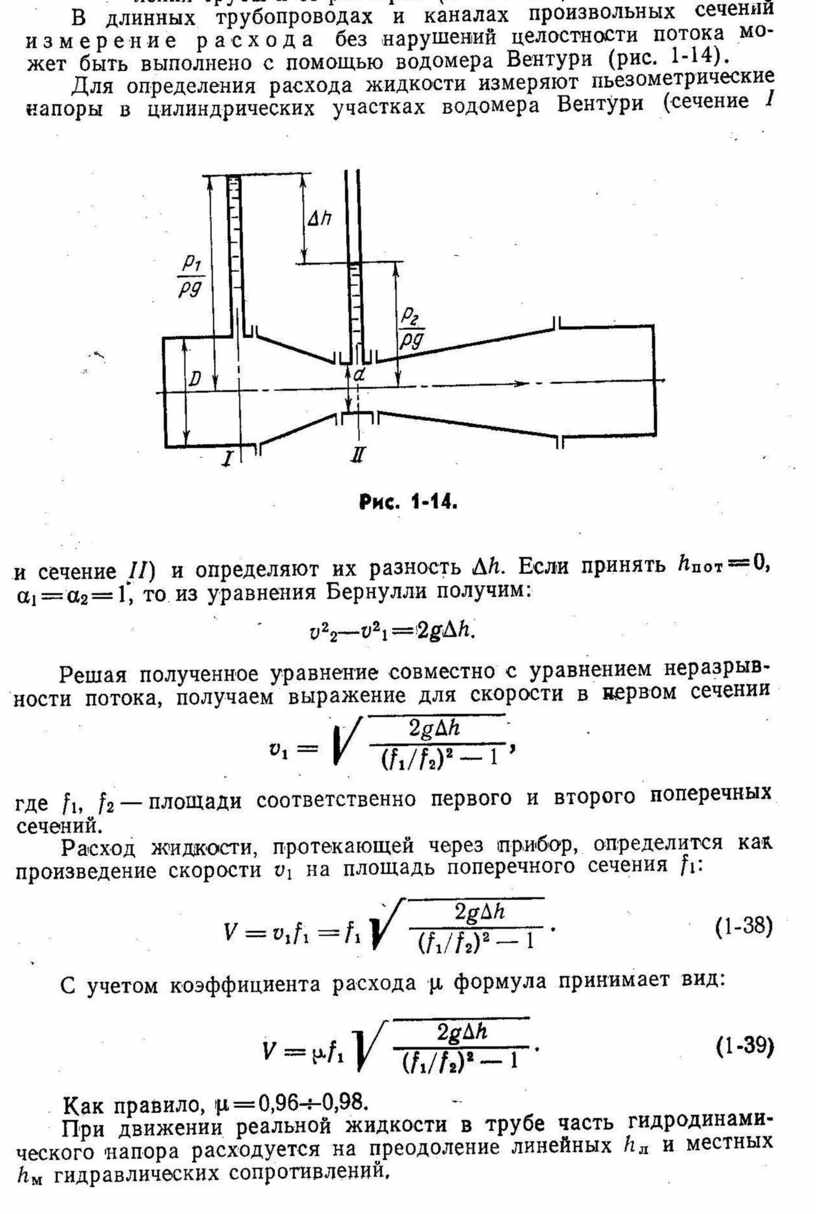

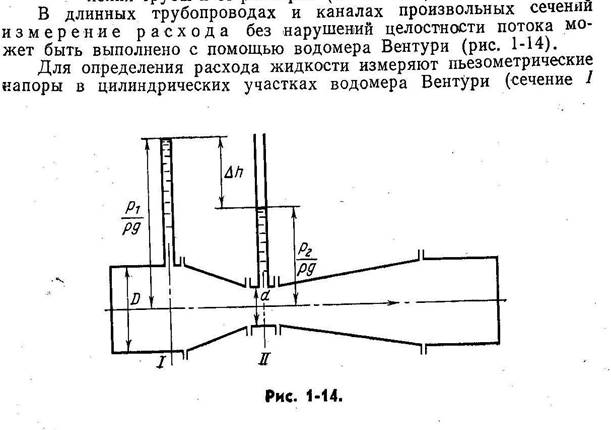

3. Определить расход воды, если разность пьезометрических напоров в большом и малом сечениях водомерной трубы Dh = 250 мм, диаметр большого сечения D = 200 мм, диаметр малого сечения d = 100 мм. Коэффициент расхода m= 0,98 (Ерохин 1-50, стр. 31).

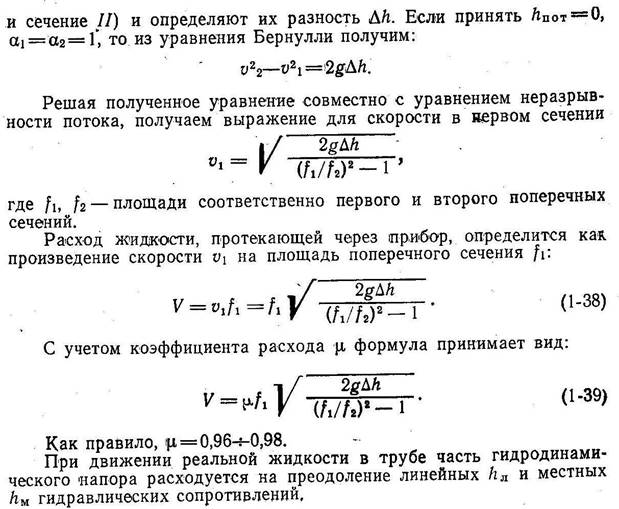

Расход воды определяется по формуле1-39.
|
№ варианта |
Dh, мм |
D, мм |
d , мм |
m |
f1, м2 |
f2, м2 |
V, т/ч |
|
1. |
200 |
100 |
370 |
0,98 |
|
|
|
|
2. |
210 |
110 |
360 |
0,97 |
|
|
|
|
3. |
220 |
120 |
350 |
0,96 |
|
|
|
|
4. |
230 |
130 |
340 |
0,98 |
|
|
|
|
5. |
240 |
100 |
330 |
0,97 |
|
|
|
|
6. |
250 |
110 |
320 |
0,96 |
|
|
|
|
7. |
200 |
120 |
310 |
0,98 |
|
|
|
|
8. |
210 |
130 |
300 |
0,97 |
|
|
|
|
9. |
220 |
100 |
290 |
0,96 |
|
|
|
|
10. |
230 |
110 |
280 |
0,98 |
|
|
|
3. Контрольные вопросы:
1) Что определяет критерий Рейнольдса?
2) Назовите основные режимы движения жидкости.
3) Какой режим движения жидкости называют ламинарным?
4) Какой режим движения жидкости называют турбулентным?
5) По какой формуле определяют критерий Рейнольдса?
6) По какой формуле определяют линейное сопротивление?
7) Как определить объемный и массовый расход воды в трубопроводе?
