Практическая работа специальности 09.02.01.

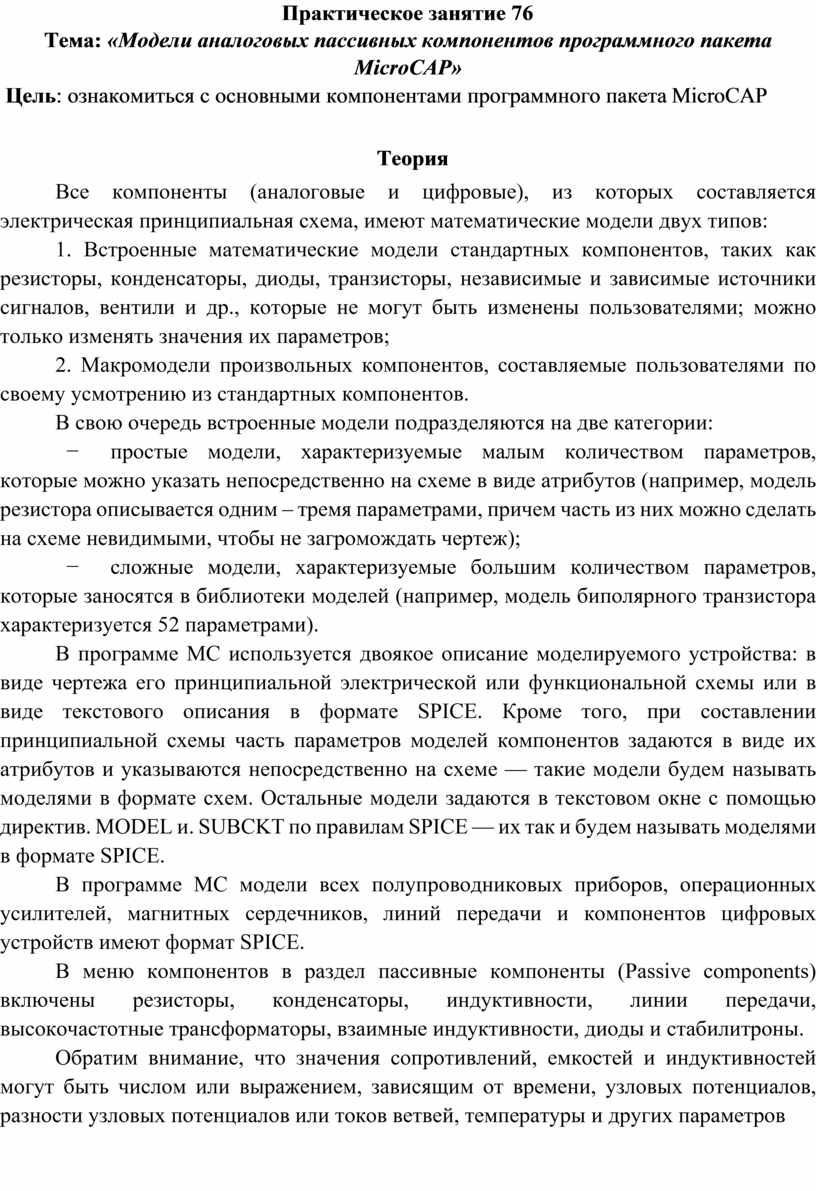

Практическое занятие 76

Тема: «Модели аналоговых пассивных компонентов программного пакета MicroCAP»

 Цель: ознакомиться с основными компонентами программного пакета MicroCAP

Теория

Все компоненты (аналоговые и цифровые), из которых составляется электрическая принципиальная схема, имеют математические модели двух типов:

1. Встроенные математические модели стандартных компонентов, таких как резисторы, конденсаторы, диоды, транзисторы, независимые и зависимые источники сигналов, вентили и др., которые не могут быть изменены пользователями; можно только изменять значения их параметров;

2. Макромодели произвольных компонентов, составляемые пользователями по своему усмотрению из стандартных компонентов.

В свою очередь встроенные модели подразделяются на две категории:

−             простые модели, характеризуемые малым количеством параметров, которые можно указать непосредственно на схеме в виде атрибутов (например, модель резистора описывается одним – тремя параметрами, причем часть из них можно сделать на схеме невидимыми, чтобы не загромождать чертеж);

−             сложные модели, характеризуемые большим количеством параметров, которые заносятся в библиотеки моделей (например, модель биполярного транзистора характеризуется 52 параметрами).

В программе МС используется двоякое описание моделируемого устройства: в виде чертежа его принципиальной электрической или функциональной схемы или в виде текстового описания в формате SPICE. Кроме того, при составлении принципиальной схемы часть параметров моделей компонентов задаются в виде их атрибутов и указываются непосредственно на схеме — такие модели будем называть моделями в формате схем. Остальные модели задаются в текстовом окне с помощью директив. MODEL и. SUBCKT по правилам SPICE — их так и будем называть моделями в формате SPICE.

В программе МС модели всех полупроводниковых приборов, операционных усилителей, магнитных сердечников, линий передачи и компонентов цифровых устройств имеют формат SPICE.

В меню компонентов в раздел пассивные компоненты (Passive components) включены резисторы, конденсаторы, индуктивности, линии передачи, высокочастотные трансформаторы, взаимные индуктивности, диоды и стабилитроны.

Обратим внимание, что значения сопротивлений, емкостей и индуктивностей могут быть числом или выражением, зависящим от времени, узловых потенциалов, разности узловых потенциалов или токов ветвей, температуры и других параметров

Ход работы

Описать формат, параметры, привести УГО следующих компонентов:

1. Резистор (Resistor)

2. Конденсатор (Capacitor)

3. Индуктивность (Inductor)

4. Взаимная индуктивность и магнитный сердечник (К)

5. Трансформатор (Transformer)

6. Линия передачи (Transmission line)

7. Диод (Diode) и стабилитрон (Zener)

Пример

1. Резистор (Resistor)

Формат схем МIСROCAP:

Атрибут PART: <имя>; позиционное обозначение

Атрибут VALUE: <значение> [ТС=<ТС1> [,<ТС2>]] ;величина сопротивления

Атрибут MODEL: [имя модели]

Атрибут FREQ: [<выражение>] — например 10*f*v(10), при этом значение атрибута FREQ заменяет значение атрибута VALUE при расчете режима по постоянному току и проведении АС-анализа (здесь f — частота), при расчете переходных процессов сопротивление резистора равно значению атрибута VALUE;

SLIDER_MIN — минимальное относительное значение сопротивления, изменяемого в режиме Dynamic DC с помощью движкового регулятора;

SLIDER_MAX — максимальное относительное значение сопротивления, изменяемого в режиме Dynamic DC с помощью движкового регулятора

Сопротивление резистора, определяемое параметром <значение>, может быть числом или выражением, включающим в себя изменяющиеся во времени переменные, например, 100+V(10) *2. Эти выражения можно использовать только при анализе переходных процессов. В режиме АС эти выражения вычисляются для значений переменных в режиме по постоянному току.
