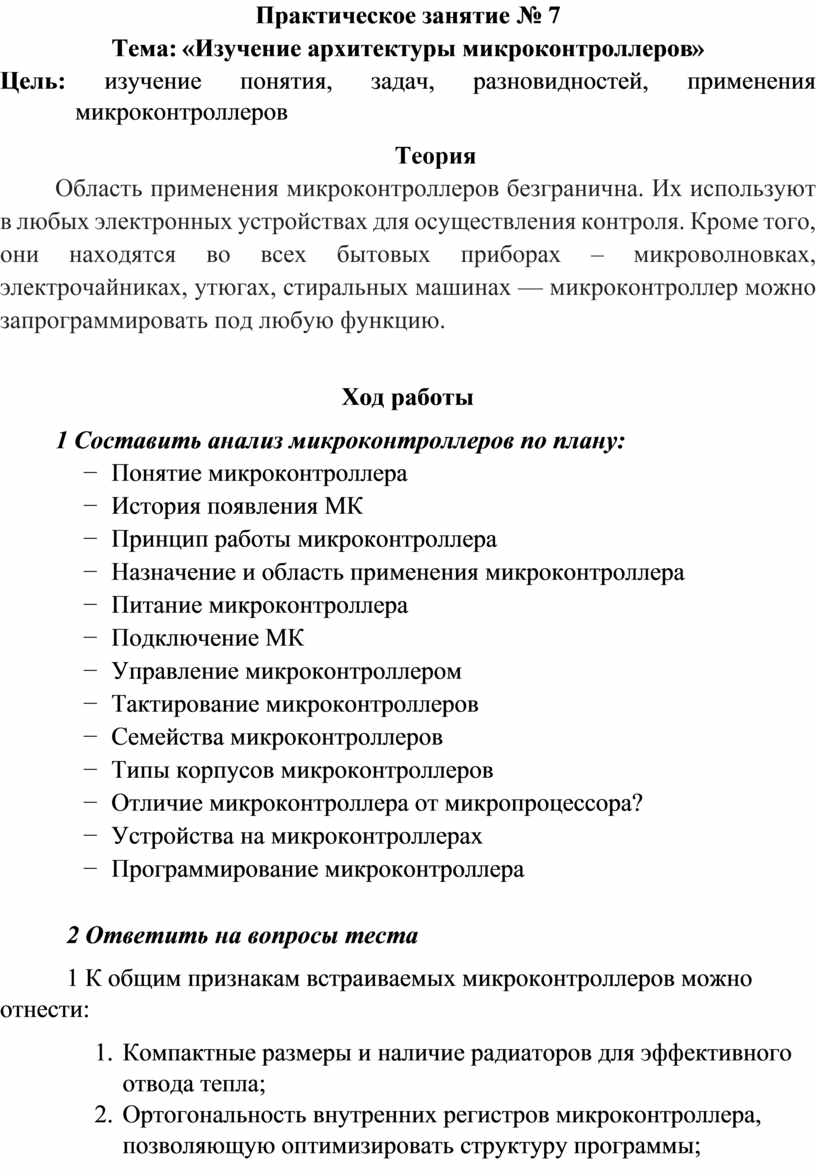

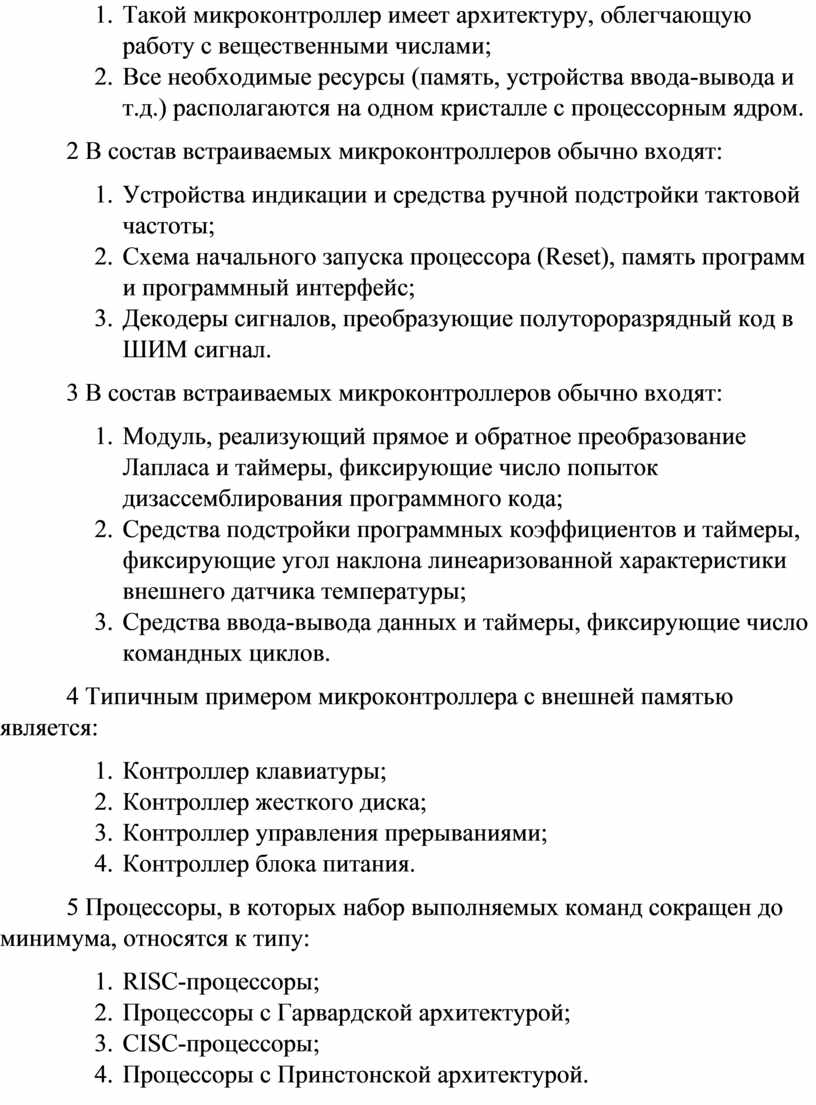

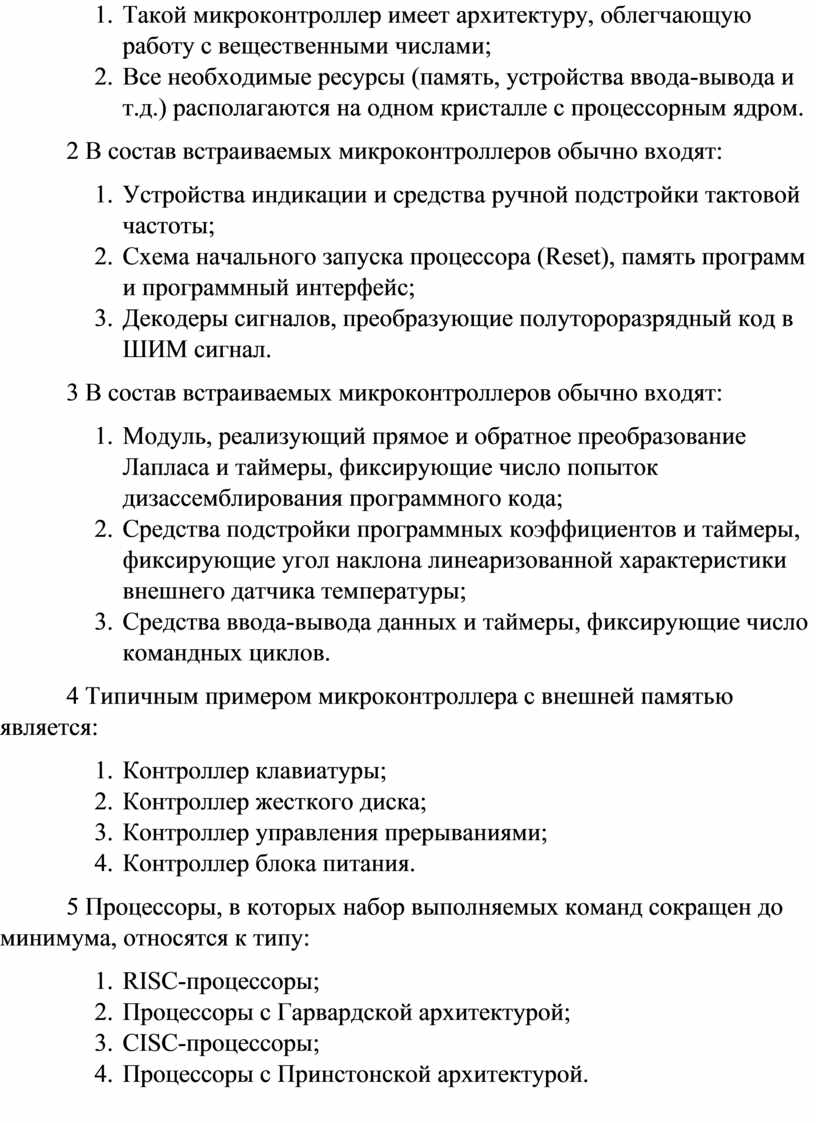

Практическая работа специальности 09.02.01.

Практическое занятие № 7

Тема: «Изучение архитектуры микроконтроллеров»

Цель: изучение понятия, задач, разновидностей, применения микроконтроллеров

Теория

Область применения микроконтроллеров безгранична. Их используют в любых электронных устройствах для осуществления контроля. Кроме того, они находятся во всех бытовых приборах – микроволновках, электрочайниках, утюгах, стиральных машинах — микроконтроллер можно запрограммировать под любую функцию.

Ход работы

1 Составить анализ микроконтроллеров по плану:

−      Понятие микроконтроллера

−      История появления МК

−      Принцип работы микроконтроллера

−      Назначение и область применения микроконтроллера

−      Питание микроконтроллера

−      Подключение МК

−      Управление микроконтроллером

−      Тактирование микроконтроллеров

−      Семейства микроконтроллеров

−      Типы корпусов микроконтроллеров

−      Отличие микроконтроллера от микропроцессора?

−      Устройства на микроконтроллерах

−      Программирование микроконтроллера

2 Ответить на вопросы теста

1 К общим признакам встраиваемых микроконтроллеров можно отнести:

1.    Компактные размеры и наличие радиаторов для эффективного отвода тепла;

2.    Ортогональность внутренних регистров микроконтроллера, позволяющую оптимизировать структуру программы;

3.    Такой микроконтроллер имеет архитектуру, облегчающую работу с вещественными числами;

4.    Все необходимые ресурсы (память, устройства ввода-вывода и т.д.) располагаются на одном кристалле с процессорным ядром.

2 В состав встраиваемых микроконтроллеров обычно входят:

1.    Устройства индикации и средства ручной подстройки тактовой частоты;

2.    Схема начального запуска процессора (Reset), память программ и программный интерфейс;

3.    Декодеры сигналов, преобразующие полутороразрядный код в ШИМ сигнал.

3 В состав встраиваемых микроконтроллеров обычно входят:

1.    Модуль, реализующий прямое и обратное преобразование Лапласа и таймеры, фиксирующие число попыток дизассемблирования программного кода;

2.    Средства подстройки программных коэффициентов и таймеры, фиксирующие угол наклона линеаризованной характеристики внешнего датчика температуры;

3.    Средства ввода-вывода данных и таймеры, фиксирующие число командных циклов.

4 Типичным примером микроконтроллера с внешней памятью является:

1.    Контроллер клавиатуры;

2.    Контроллер жесткого диска;

3.    Контроллер управления прерываниями;

4.    Контроллер блока питания.

5 Процессоры, в которых набор выполняемых команд сокращен до минимума, относятся к типу:

1.    RISC-процессоры;

2.    Процессоры с Гарвардской архитектурой;

3.    CISC-процессоры;

4.    Процессоры с Принстонской архитектурой.
