Практическая работа специальности 09.02.01.

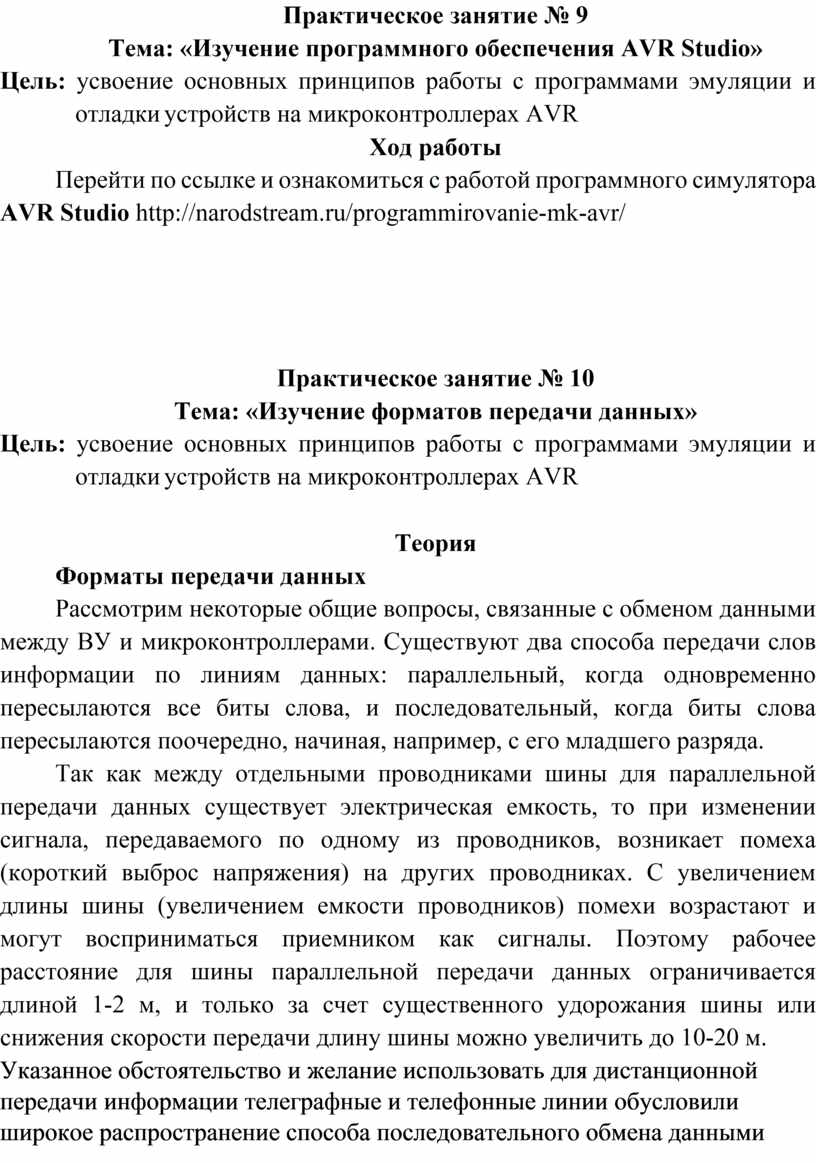

Практическое занятие № 9

Тема: «Изучение программного обеспечения AVR Studio»

Цель: усвоение основных принципов работы с программами эмуляции и отладки устройств на микроконтроллерах AVR

Ход работы

Перейти по ссылке и ознакомиться с работой программного симулятора AVR Studio http://narodstream.ru/programmirovanie-mk-avr/

Практическое занятие № 10

Тема: «Изучение форматов передачи данных»

Цель: усвоение основных принципов работы с программами эмуляции и отладки устройств на микроконтроллерах AVR

Теория

Форматы передачи данных

Рассмотрим некоторые общие вопросы, связанные с обменом данными между ВУ и микроконтроллерами. Существуют два способа передачи слов информации по линиям данных: параллельный, когда одновременно пересылаются все биты слова, и последовательный, когда биты слова пересылаются поочередно, начиная, например, с его младшего разряда.

Так как между отдельными проводниками шины для параллельной передачи данных существует электрическая емкость, то при изменении сигнала, передаваемого по одному из проводников, возникает помеха (короткий выброс напряжения) на других проводниках. С увеличением длины шины (увеличением емкости проводников) помехи возрастают и могут восприниматься приемником как сигналы. Поэтому рабочее расстояние для шины параллельной передачи данных ограничивается длиной 1-2 м, и только за счет существенного удорожания шины или снижения скорости передачи длину шины можно увеличить до 10-20 м.

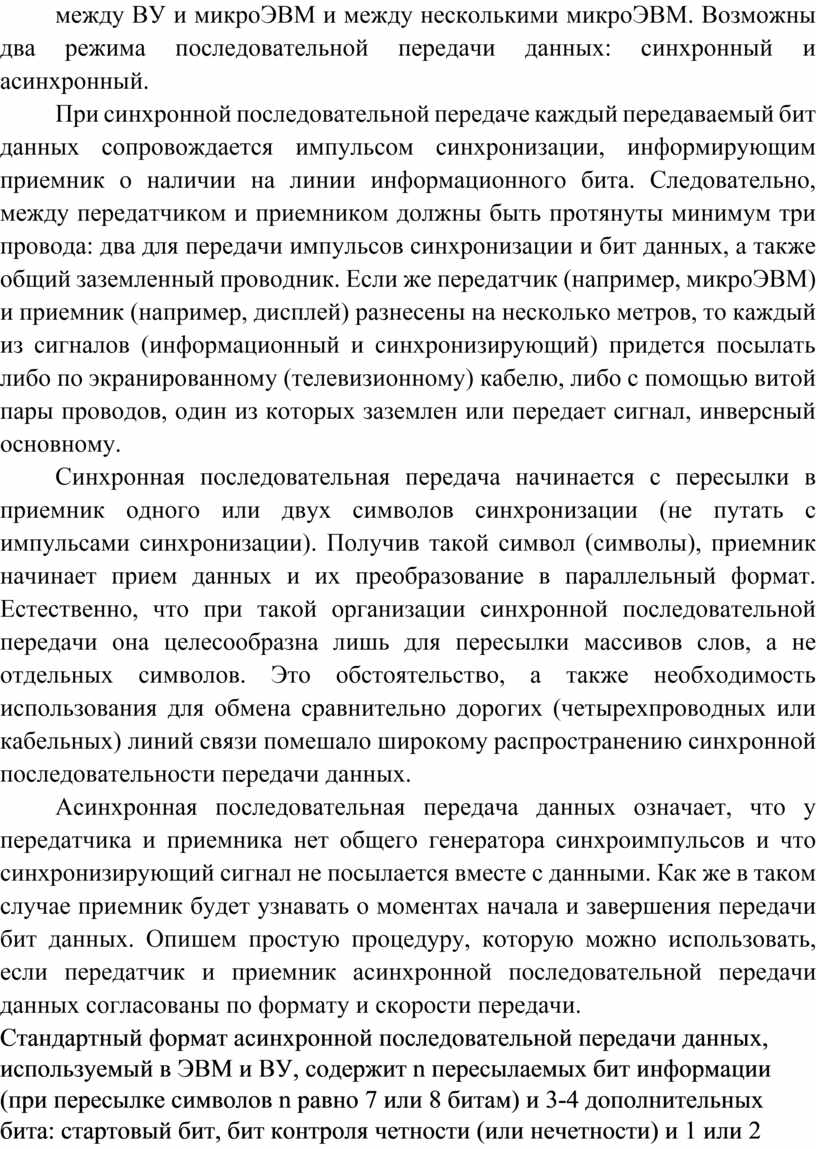

Указанное обстоятельство и желание использовать для дистанционной передачи информации телеграфные и телефонные линии обусловили широкое распространение способа последовательного обмена данными между ВУ и микроЭВМ и между несколькими микроЭВМ. Возможны два режима последовательной передачи данных: синхронный и асинхронный.

При синхронной последовательной передаче каждый передаваемый бит данных сопровождается импульсом синхронизации, информирующим приемник о наличии на линии информационного бита. Следовательно, между передатчиком и приемником должны быть протянуты минимум три провода: два для передачи импульсов синхронизации и бит данных, а также общий заземленный проводник. Если же передатчик (например, микроЭВМ) и приемник (например, дисплей) разнесены на несколько метров, то каждый из сигналов (информационный и синхронизирующий) придется посылать либо по экранированному (телевизионному) кабелю, либо с помощью витой пары проводов, один из которых заземлен или передает сигнал, инверсный основному.

Синхронная последовательная передача начинается с пересылки в приемник одного или двух символов синхронизации (не путать с импульсами синхронизации). Получив такой символ (символы), приемник начинает прием данных и их преобразование в параллельный формат. Естественно, что при такой организации синхронной последовательной передачи она целесообразна лишь для пересылки массивов слов, а не отдельных символов. Это обстоятельство, а также необходимость использования для обмена сравнительно дорогих (четырехпроводных или кабельных) линий связи помешало широкому распространению синхронной последовательности передачи данных.

Асинхронная последовательная передача данных означает, что у передатчика и приемника нет общего генератора синхроимпульсов и что синхронизирующий сигнал не посылается вместе с данными. Как же в таком случае приемник будет узнавать о моментах начала и завершения передачи бит данных. Опишем простую процедуру, которую можно использовать, если передатчик и приемник асинхронной последовательной передачи данных согласованы по формату и скорости передачи.

Стандартный формат асинхронной последовательной передачи данных, используемый в ЭВМ и ВУ, содержит n пересылаемых бит информации (при пересылке символов n равно 7 или 8 битам) и 3-4 дополнительных бита: стартовый бит, бит контроля четности (или нечетности) и 1 или 2 стоповых бита (рисунок 1). Бит четности (или нечетности) может отсутствовать. Когда передатчик бездействует (данные не посылаются на линию), на линии сохраняется уровень сигнала, соответствующий логической 1.

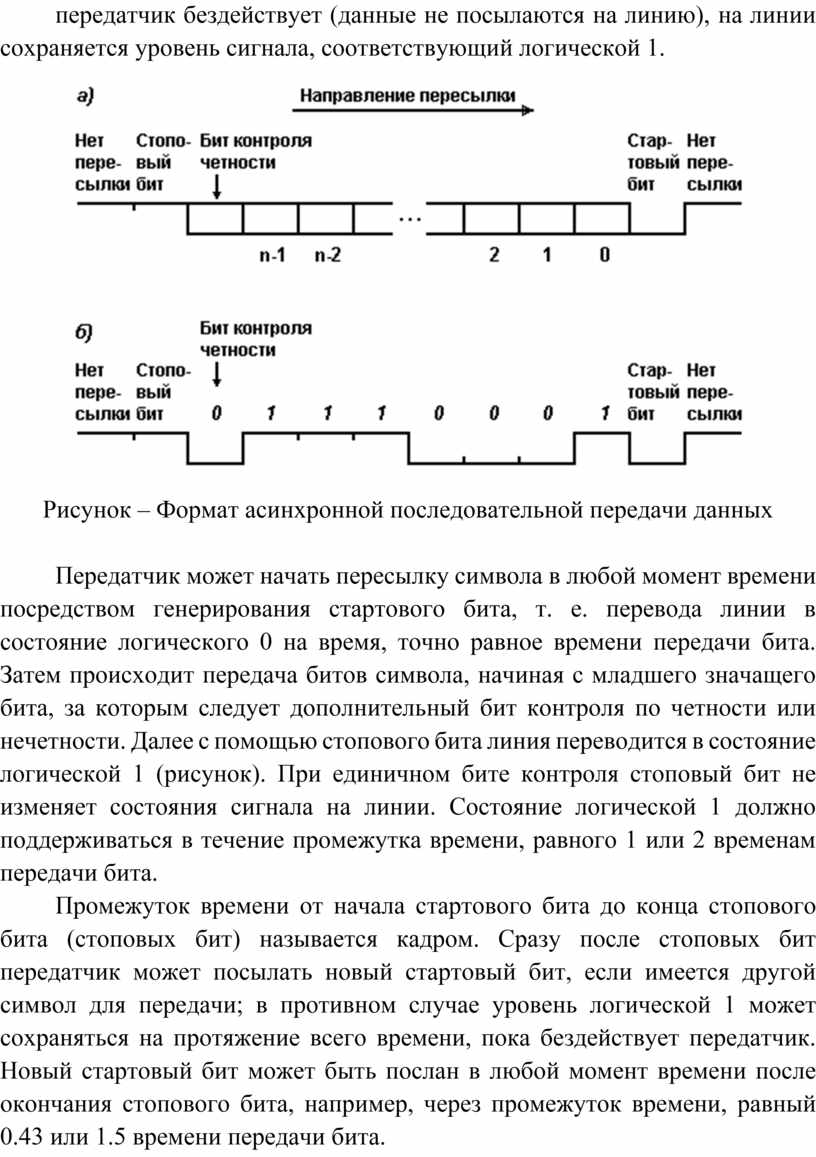

Рисунок – Формат асинхронной последовательной передачи данных

Передатчик может начать пересылку символа в любой момент времени посредством генерирования стартового бита, т. е. перевода линии в состояние логического 0 на время, точно равное времени передачи бита. Затем происходит передача битов символа, начиная с младшего значащего бита, за которым следует дополнительный бит контроля по четности или нечетности. Далее с помощью стопового бита линия переводится в состояние логической 1 (рисунок). При единичном бите контроля стоповый бит не изменяет состояния сигнала на линии. Состояние логической 1 должно поддерживаться в течение промежутка времени, равного 1 или 2 временам передачи бита.

Промежуток времени от начала стартового бита до конца стопового бита (стоповых бит) называется кадром. Сразу после стоповых бит передатчик может посылать новый стартовый бит, если имеется другой символ для передачи; в противном случае уровень логической 1 может сохраняться на протяжение всего времени, пока бездействует передатчик. Новый стартовый бит может быть послан в любой момент времени после окончания стопового бита, например, через промежуток времени, равный 0.43 или 1.5 времени передачи бита.

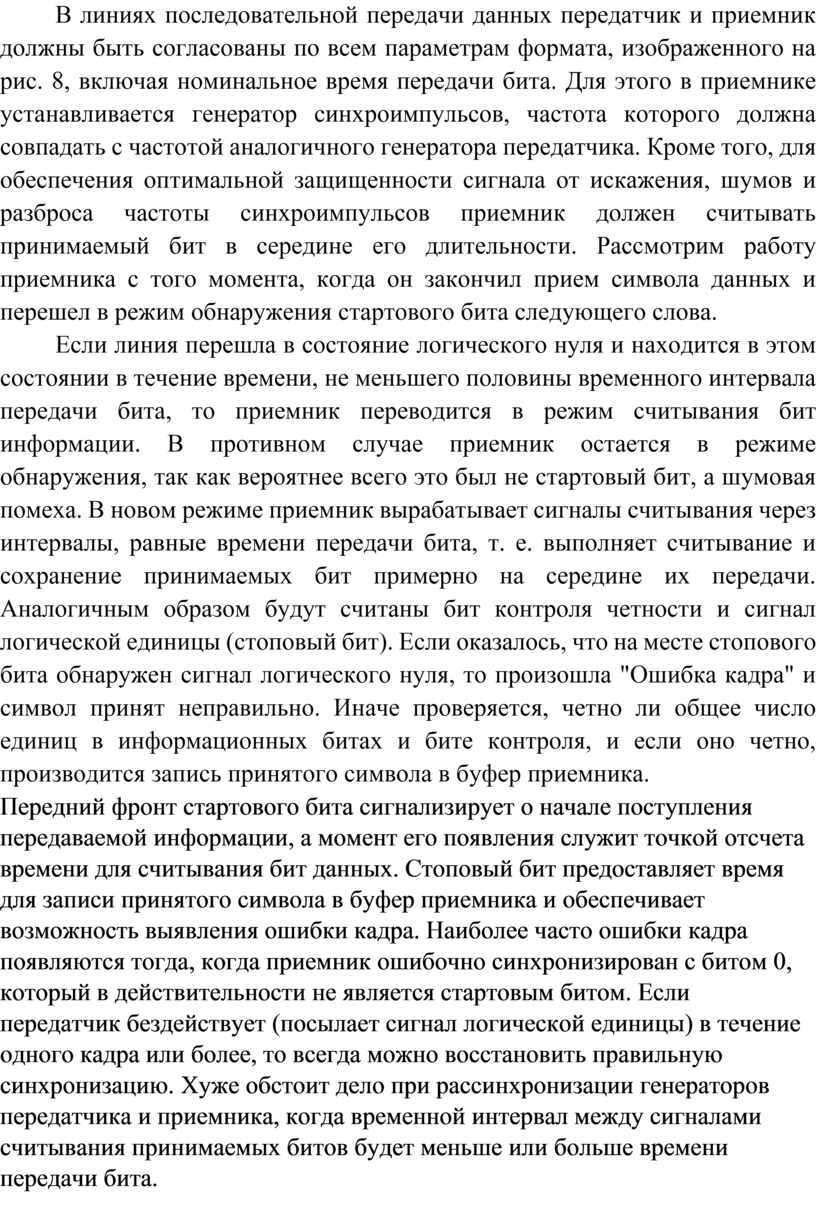

В линиях последовательной передачи данных передатчик и приемник должны быть согласованы по всем параметрам формата, изображенного на рис. 8, включая номинальное время передачи бита. Для этого в приемнике устанавливается генератор синхроимпульсов, частота которого должна совпадать с частотой аналогичного генератора передатчика. Кроме того, для обеспечения оптимальной защищенности сигнала от искажения, шумов и разброса частоты синхроимпульсов приемник должен считывать принимаемый бит в середине его длительности. Рассмотрим работу приемника с того момента, когда он закончил прием символа данных и перешел в режим обнаружения стартового бита следующего слова.

Если линия перешла в состояние логического нуля и находится в этом состоянии в течение времени, не меньшего половины временного интервала передачи бита, то приемник переводится в режим считывания бит информации. В противном случае приемник остается в режиме обнаружения, так как вероятнее всего это был не стартовый бит, а шумовая помеха. В новом режиме приемник вырабатывает сигналы считывания через интервалы, равные времени передачи бита, т. е. выполняет считывание и сохранение принимаемых бит примерно на середине их передачи. Аналогичным образом будут считаны бит контроля четности и сигнал логической единицы (стоповый бит). Если оказалось, что на месте стопового бита обнаружен сигнал логического нуля, то произошла "Ошибка кадра" и символ принят неправильно. Иначе проверяется, четно ли общее число единиц в информационных битах и бите контроля, и если оно четно, производится запись принятого символа в буфер приемника.

Передний фронт стартового бита сигнализирует о начале поступления передаваемой информации, а момент его появления служит точкой отсчета времени для считывания бит данных. Стоповый бит предоставляет время для записи принятого символа в буфер приемника и обеспечивает возможность выявления ошибки кадра. Наиболее часто ошибки кадра появляются тогда, когда приемник ошибочно синхронизирован с битом 0, который в действительности не является стартовым битом. Если передатчик бездействует (посылает сигнал логической единицы) в течение одного кадра или более, то всегда можно восстановить правильную синхронизацию. Хуже обстоит дело при рассинхронизации генераторов передатчика и приемника, когда временной интервал между сигналами считывания принимаемых битов будет меньше или больше времени передачи бита.
