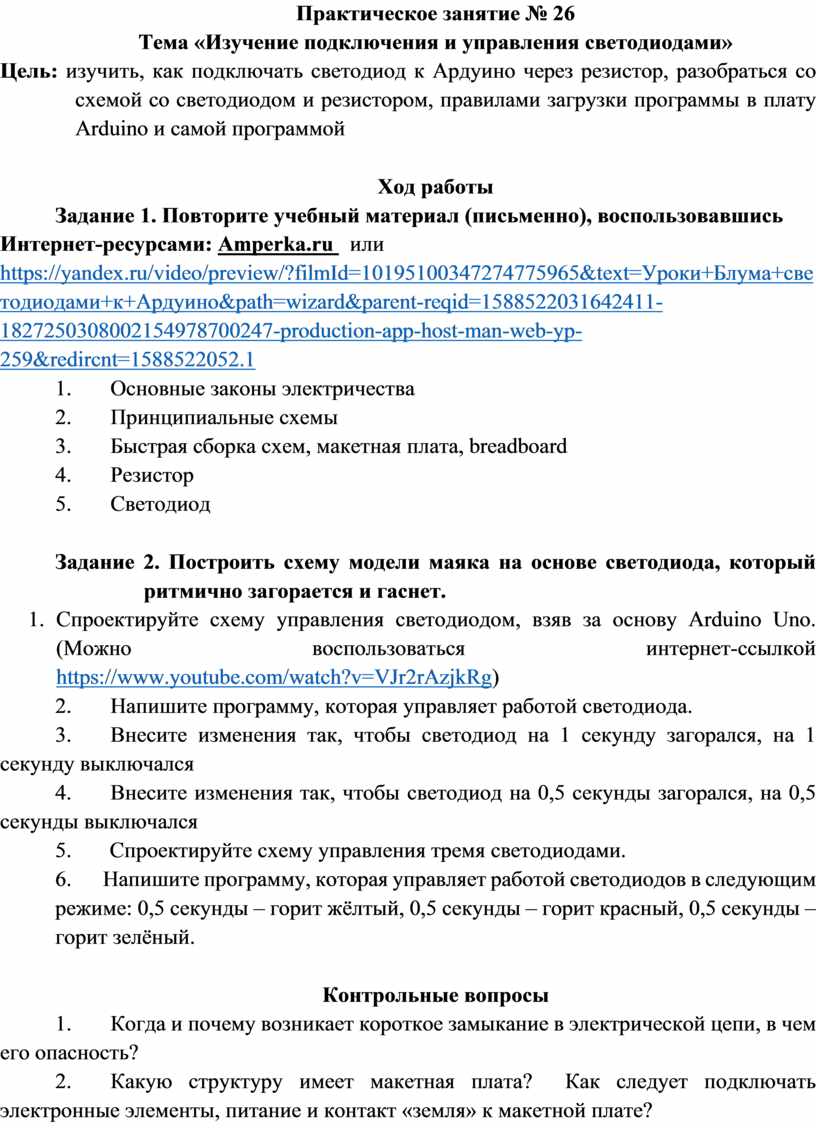

Практическое занятие № 26

Тема «Изучение подключения и управления светодиодами»

Цель: изучить, как подключать светодиод к Ардуино через резистор, разобраться со схемой со светодиодом и резистором, правилами загрузки программы в плату Arduino и самой программой

Ход работы

Задание 1. Повторите учебный материал (письменно), воспользовавшись Интернет-ресурсами: Amperka.ru   или https://yandex.ru/video/preview/?filmId=10195100347274775965&text=Уроки+Блума+светодиодами+к+Ардуино&path=wizard&parent-reqid=1588522031642411-1827250308002154978700247-production-app-host-man-web-yp-259&redircnt=1588522052.1

1.                 Основные законы электричества

2.                 Принципиальные схемы

3.                 Быстрая сборка схем, макетная плата, breadboard

4.                 Резистор

5.                 Светодиод

Задание 2. Построить схему модели маяка на основе светодиода, который ритмично загорается и гаснет.

1.     Спроектируйте схему управления светодиодом, взяв за основу Arduino Uno. (Можно воспользоваться интернет-ссылкой https://www.youtube.com/watch?v=VJr2rAzjkRg)

2.                 Напишите программу, которая управляет работой светодиода.

3.                 Внесите изменения так, чтобы светодиод на 1 секунду загорался, на 1 секунду выключался

4.                 Внесите изменения так, чтобы светодиод на 0,5 секунды загорался, на 0,5 секунды выключался

5.       Спроектируйте схему управления тремя светодиодами.

6.       Напишите программу, которая управляет работой светодиодов в следующим режиме: 0,5 секунды – горит жёлтый, 0,5 секунды – горит красный, 0,5 секунды – горит зелёный.

Контрольные вопросы

1.      Когда и почему возникает короткое замыкание в электрической цепи, в чем его опасность?

2.      Какую структуру имеет макетная плата?  Как следует подключать электронные элементы, питание и контакт «земля» к макетной плате?

3.      Что такое резистор, какую роль выполняет резистор в электронной схеме? Почему без резистора, ограничивающего ток, проходящий через светодиод, светодиод перегорит?

4.      Как определить номинал резистора? Как маркирован резистор номиналом 220 Ом? 10 кОм? Какое простое правило можно использовать для расчета необходимого номинала резистора в электронных схемах, управляемых Arduino?

5.      Почему диод называют клапаном?  Как на графической схеме и у реального светодиода отличить анод от катода? Как запомнить, что анод надо подключать к «минусу», а катод к «плюсу»? Что будет, если анод подключить к «минусу», а катод к «плюсу»?

6.      Важен ли порядок подключения «резистор до» или «резистор после»?
