Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

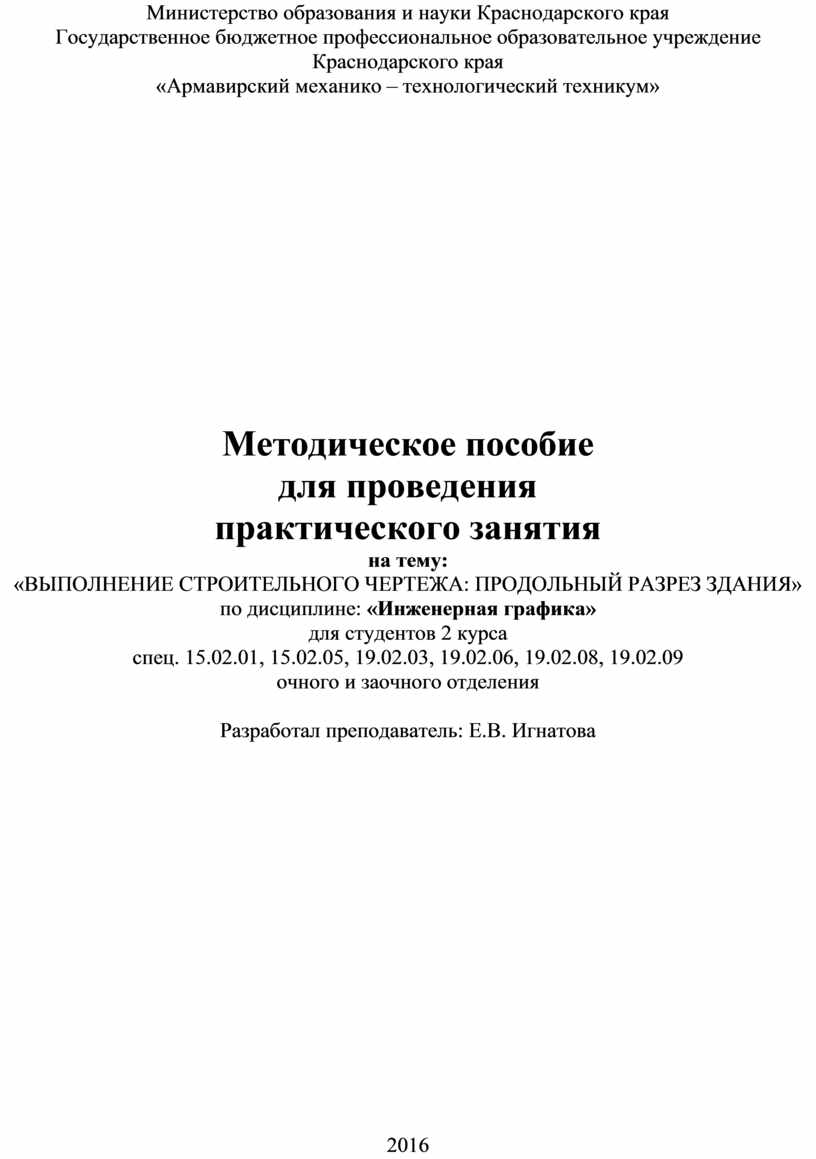

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ВЫПОЛНЕНИЕ СТРОИТЕЛЬНОГО ЧЕРТЕЖА: ПРОДОЛЬНЫЙ РАЗРЕЗ ЗДАНИЯ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

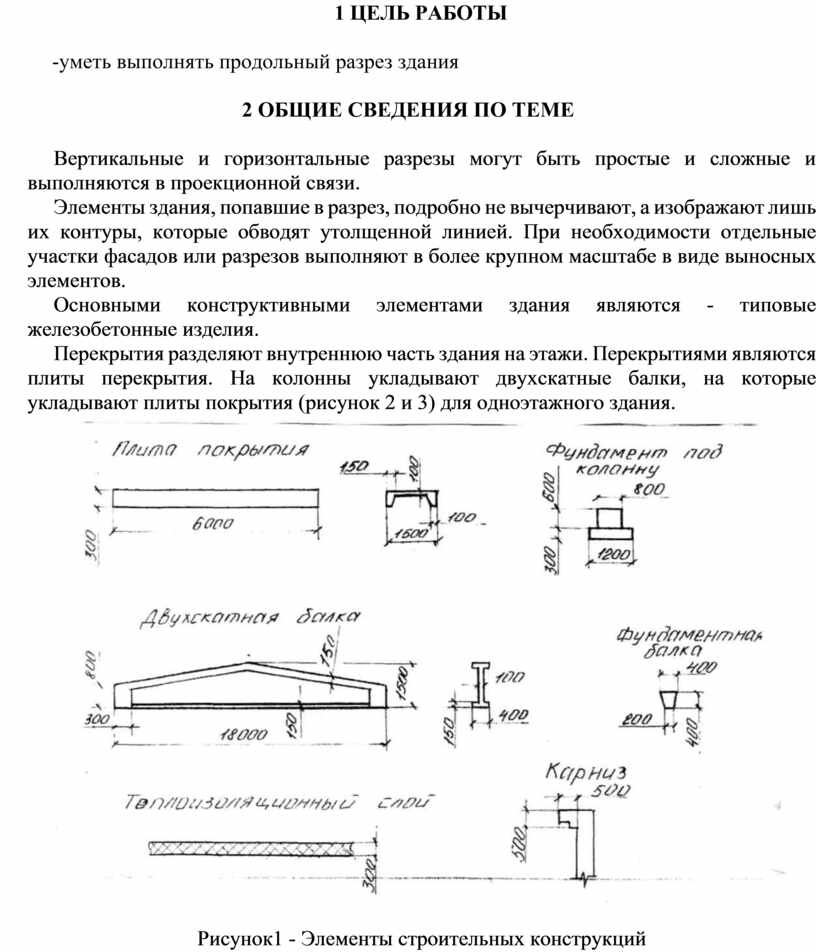

1 ЦЕЛЬ РАБОТЫ

-уметь выполнять продольный разрез здания

2 ОБЩИЕ СВЕДЕНИЯ ПО ТЕМЕ

Вертикальные и горизонтальные разрезы могут быть простые и сложные и выполняются в проекционной связи.

Элементы здания, попавшие в разрез, подробно не вычерчивают, а изображают лишь их контуры, которые обводят утолщенной линией. При необходимости отдельные участки фасадов или разрезов выполняют в более крупном масштабе в виде выносных элементов.

Основными конструктивными элементами здания являются - типовые железобетонные изделия.

Перекрытия разделяют внутреннюю часть здания на этажи. Перекрытиями являются плиты перекрытия. На колонны укладывают двухскатные балки, на которые укладывают плиты покрытия (рисунок 2 и 3) для одноэтажного здания.

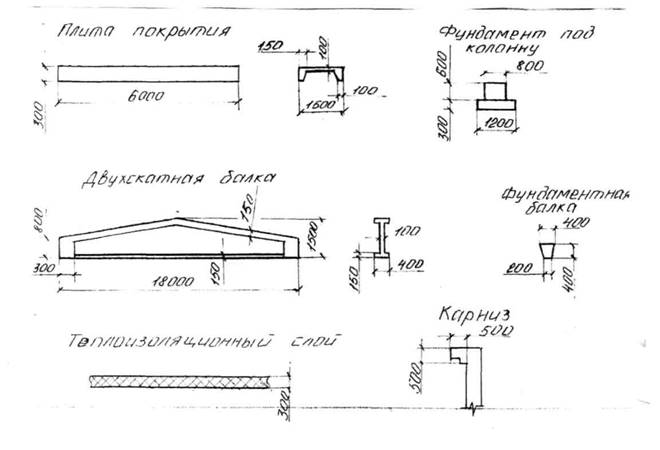

Рисунок1 - Элементы строительных конструкций

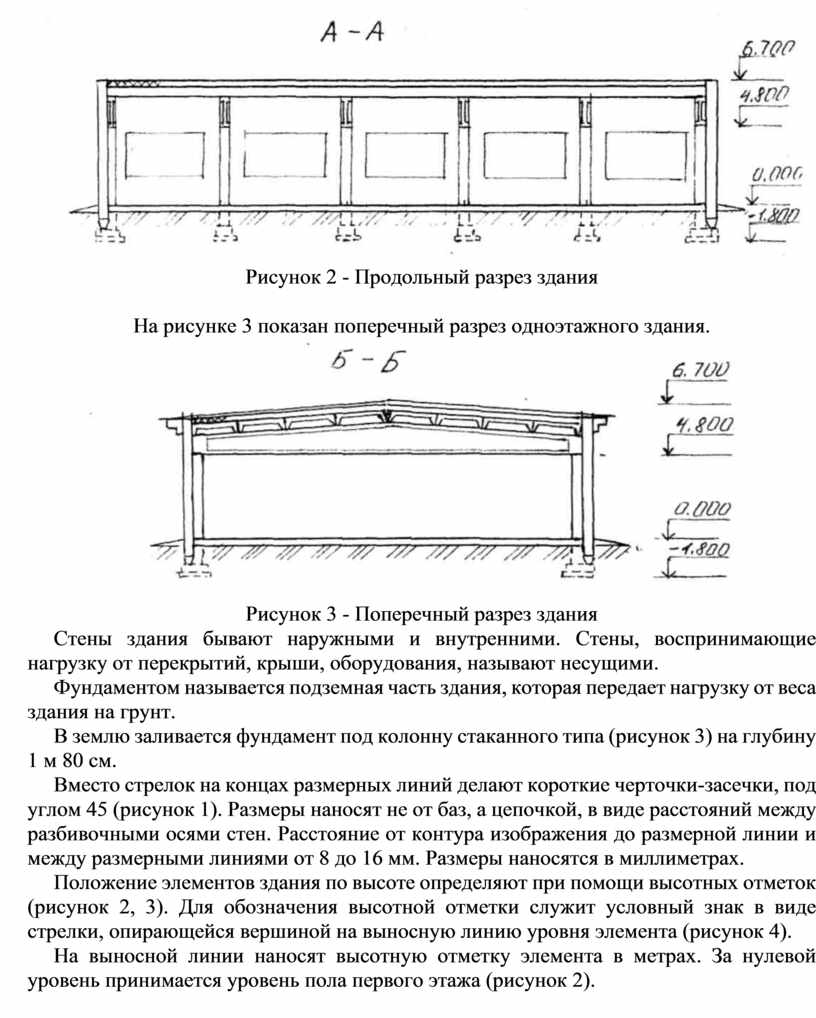

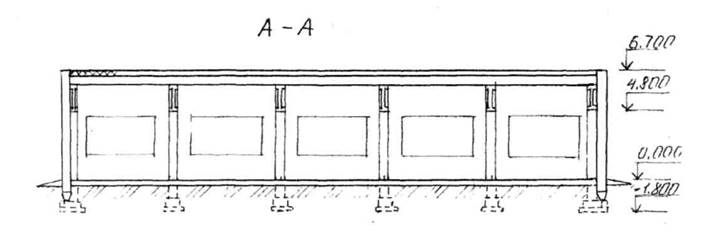

Рисунок 2 - Продольный разрез здания

На рисунке 3 показан поперечный разрез одноэтажного здания.

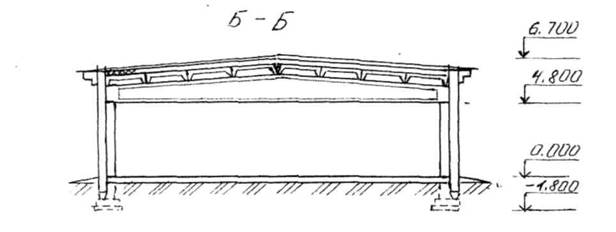

Рисунок 3 - Поперечный разрез здания

Стены здания бывают наружными и внутренними. Стены, воспринимающие нагрузку от перекрытий, крыши, оборудования, называют несущими.

Фундаментом называется подземная часть здания, которая передает нагрузку от веса здания на грунт.

В землю заливается фундамент под колонну стаканного типа (рисунок 3) на глубину 1 м 80 см.

Вместо стрелок на концах размерных линий делают короткие черточки-засечки, под углом 45 (рисунок 1). Размеры наносят не от баз, а цепочкой, в виде расстояний между разбивочными осями стен. Расстояние от контура изображения до размерной линии и между размерными линиями от 8 до 16 мм. Размеры наносятся в миллиметрах.

Положение элементов здания по высоте определяют при помощи высотных отметок (рисунок 2, 3). Для обозначения высотной отметки служит условный знак в виде стрелки, опирающейся вершиной на выносную линию уровня элемента (рисунок 4).

На выносной линии наносят высотную отметку элемента в метрах. За нулевой уровень принимается уровень пола первого этажа (рисунок 2).

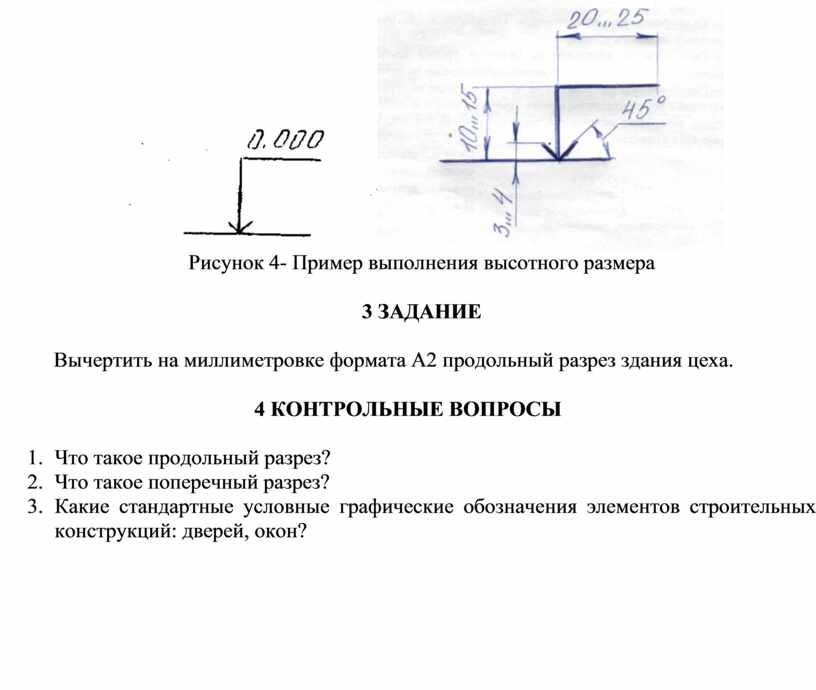

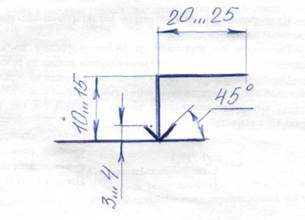

Рисунок 4- Пример выполнения высотного размера

3 ЗАДАНИЕ

Вычертить на миллиметровке формата А2 продольный разрез здания цеха.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Что такое продольный разрез?

2.     Что такое поперечный разрез?

3.     Какие стандартные условные графические обозначения элементов строительных конструкций: дверей, окон?
